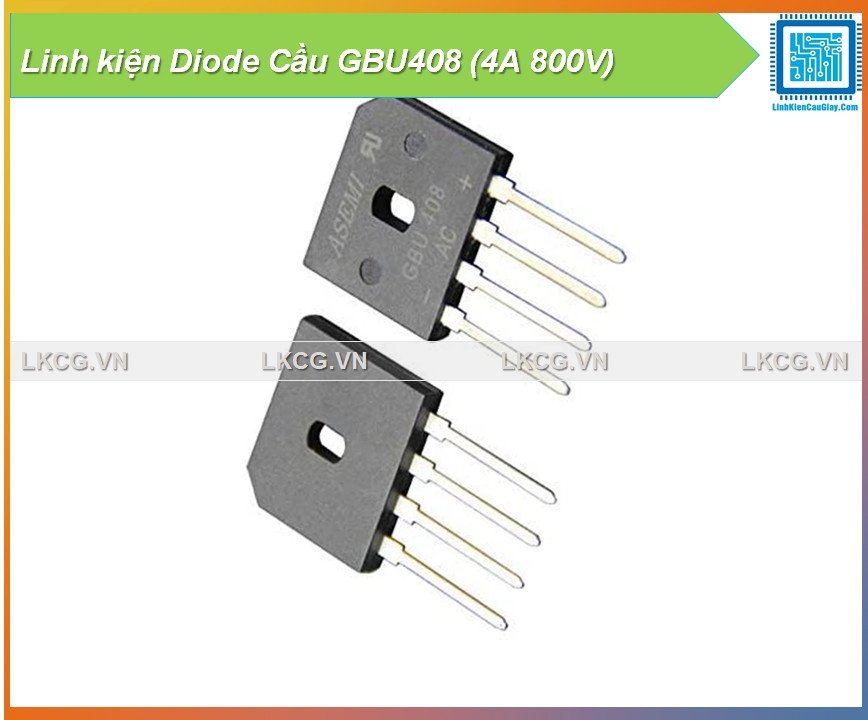

Cầu diode chỉnh lưu GBU408 (4A 800V)

Mô tả sản phẩm

Diode cầu chỉnh lưu GBU408 4A 800V là linh kiện nắn AC sang DC phổ biến cho các mạch nguồn AC-DC, adapter, nguồn tuyến tính, nguồn xung công suất nhỏ–vừa, mạch sạc, thiết bị gia dụng và sửa chữa điện tử. Với dòng chịu tải 4A và điện áp ngược tối đa 800V, GBU408 cho khả năng chỉnh lưu ổn định khi dùng điện lưới/biến áp, dễ lắp đặt, phù hợp cả thợ sửa chữa lẫn DIY.

GBU408 là diode cầu chỉnh lưu 1 pha (full-wave bridge) tích hợp 4 diode trong một khối, dùng để chỉnh lưu toàn kỳ từ AC sang DC. Vỏ GBU chắc chắn, dễ hàn lắp, hoạt động ổn định cho các mạch nguồn thông dụng. Phù hợp các ứng dụng cần cầu diode 4A điện áp chịu ngược cao 800V nhằm tăng độ an toàn khi làm việc với điện lưới hoặc nguồn biến áp.

Ứng dụng

Mạch chỉnh lưu cho biến áp 220VAC → DC (qua biến áp hạ áp)
Nguồn tuyến tính: cầu diode + tụ lọc + IC ổn áp (7805/7812/LM317…)
Nguồn xung công suất nhỏ–vừa, bộ nguồn thiết bị điện tử
Mạch sạc pin/ắc quy dung lượng nhỏ (tùy thiết kế dòng sạc)
Sửa chữa adapter, thiết bị gia dụng, mạch điều khiển, bo nguồn

Sơ đồ chân

Trên thân GBU408 thường có ký hiệu:

~ ~ + -

~ : Ngõ vào AC (2 chân AC)

• : DC dương (V+)

• : DC âm (GND)

Cách đấu nhanh:
2 chân “~” → 2 dây AC từ biến áp/nguồn xoay chiều
Chân “+ / -” → ra tải DC (nên thêm tụ lọc sau cầu)

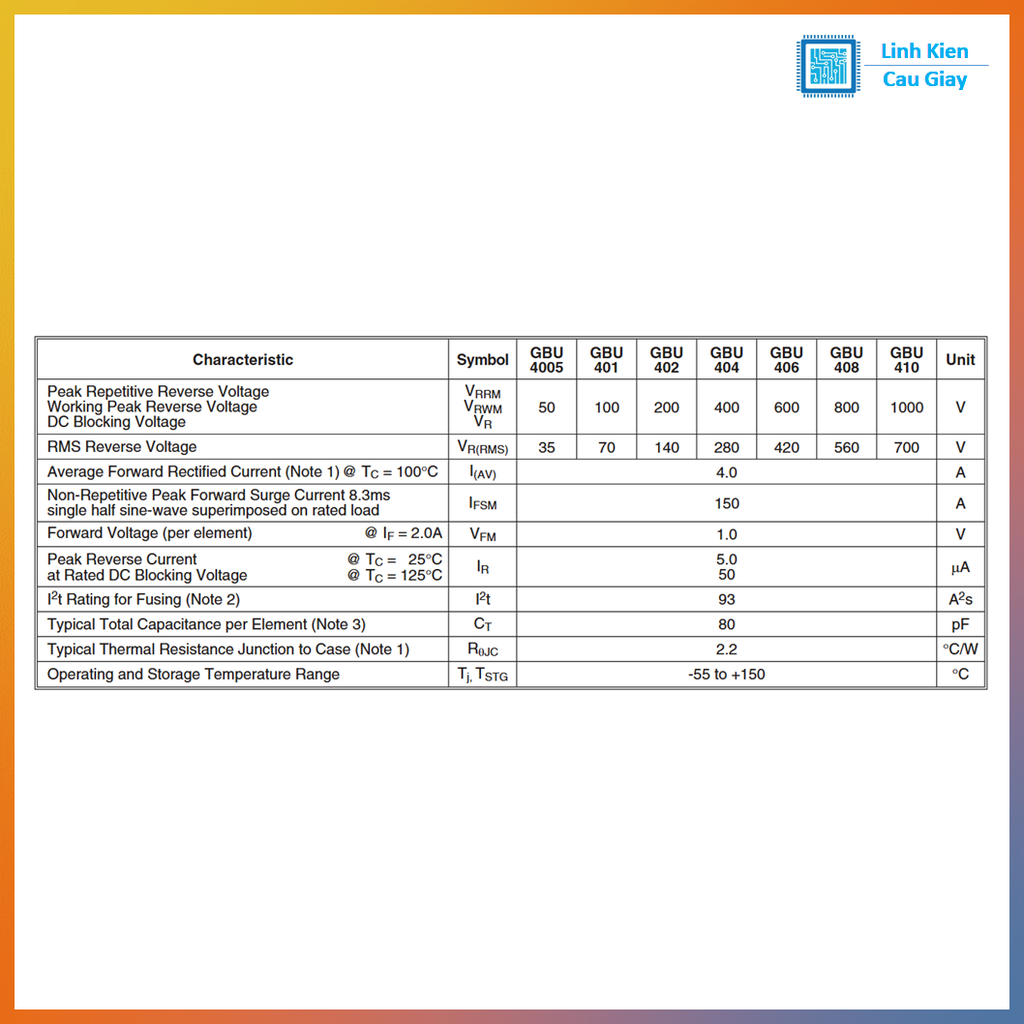

Thông số kĩ thuật

Mã: GBU408
Loại: Diode cầu chỉnh lưu 1 pha (Bridge Rectifier)
Dòng chỉnh lưu trung bình (IF(AV)): 4A
Điện áp ngược cực đại (VRRM): 800V
Chân: ~, ~, +, -
Dạng vỏ: GBU (cầu diode dạng khối)
Ứng dụng: chỉnh lưu nguồn AC-DC

Hướng dẫn sử dụng

Bước 1: Xác định đúng chân “~ ~ + -” trên thân.
Bước 2: Đấu 2 chân “~” vào AC.
Bước 3: Lấy DC tại “+” và “-” cấp cho mạch/tải.
Bước 4 (khuyến nghị): Gắn tụ lọc để DC phẳng hơn (ví dụ 470µF–2200µF tùy tải).
Bước 5: Nếu tải gần 4A liên tục, ưu tiên:
đi dây đủ tiết diện, tản nhiệt/thoáng khí tốt
không chạy sát ngưỡng lâu nếu môi trường nóng

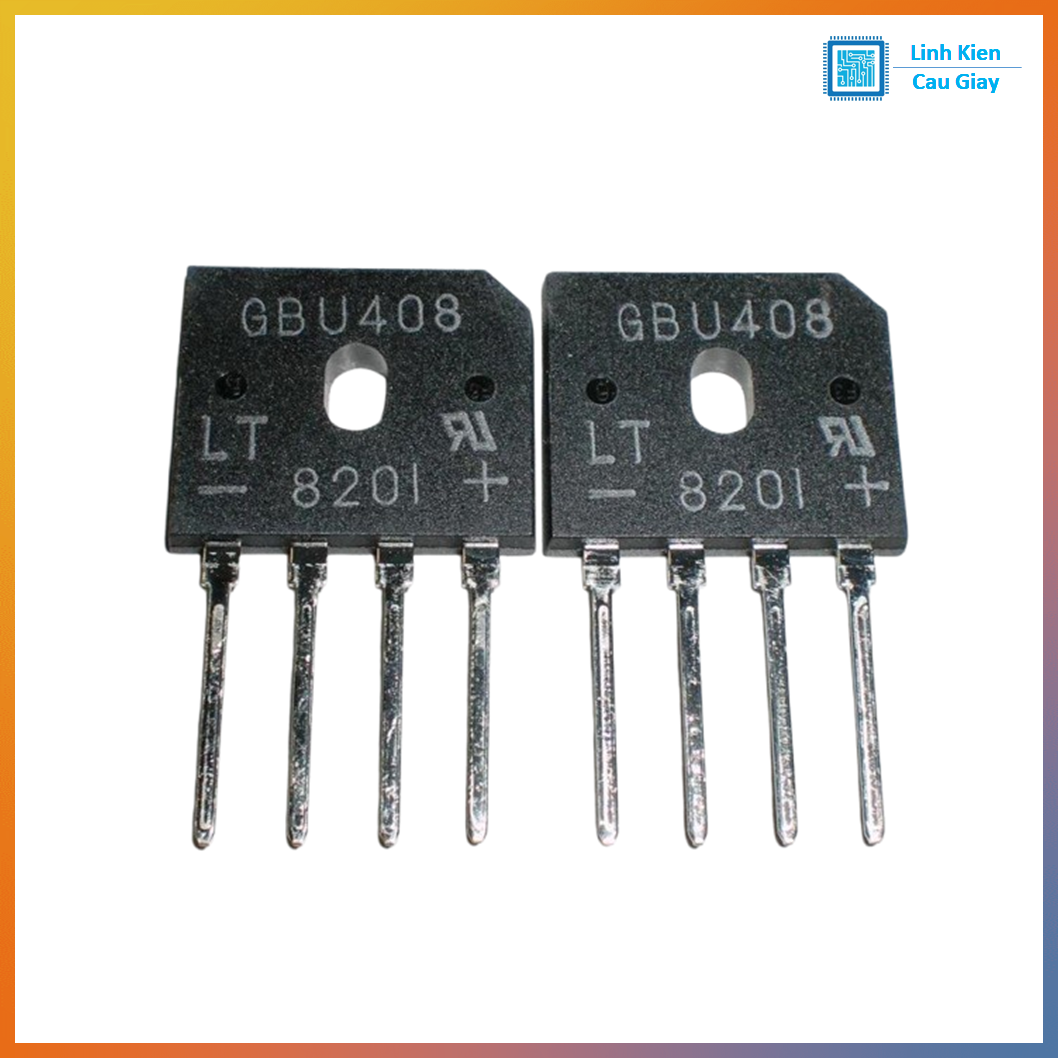

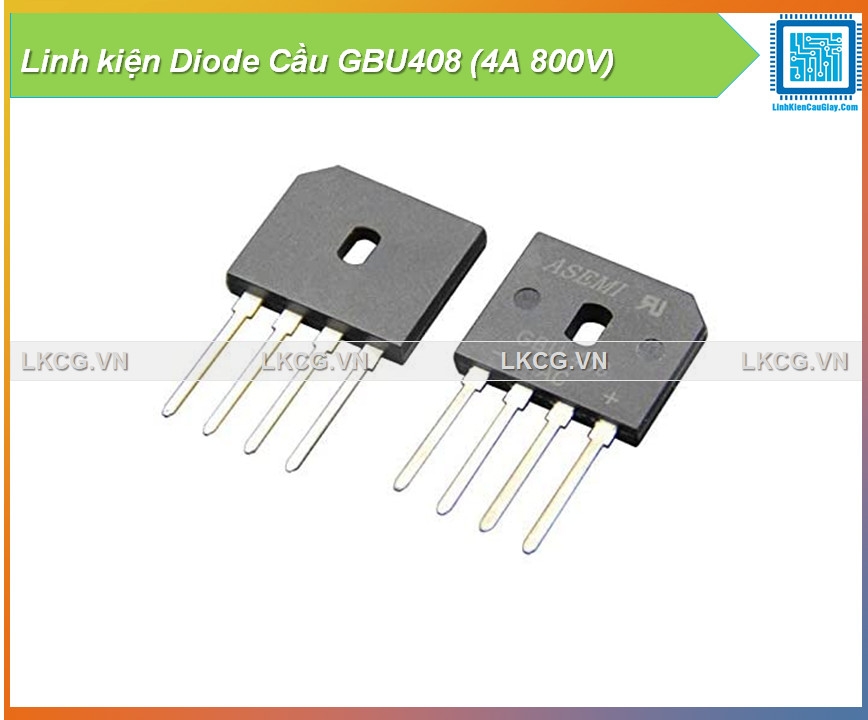

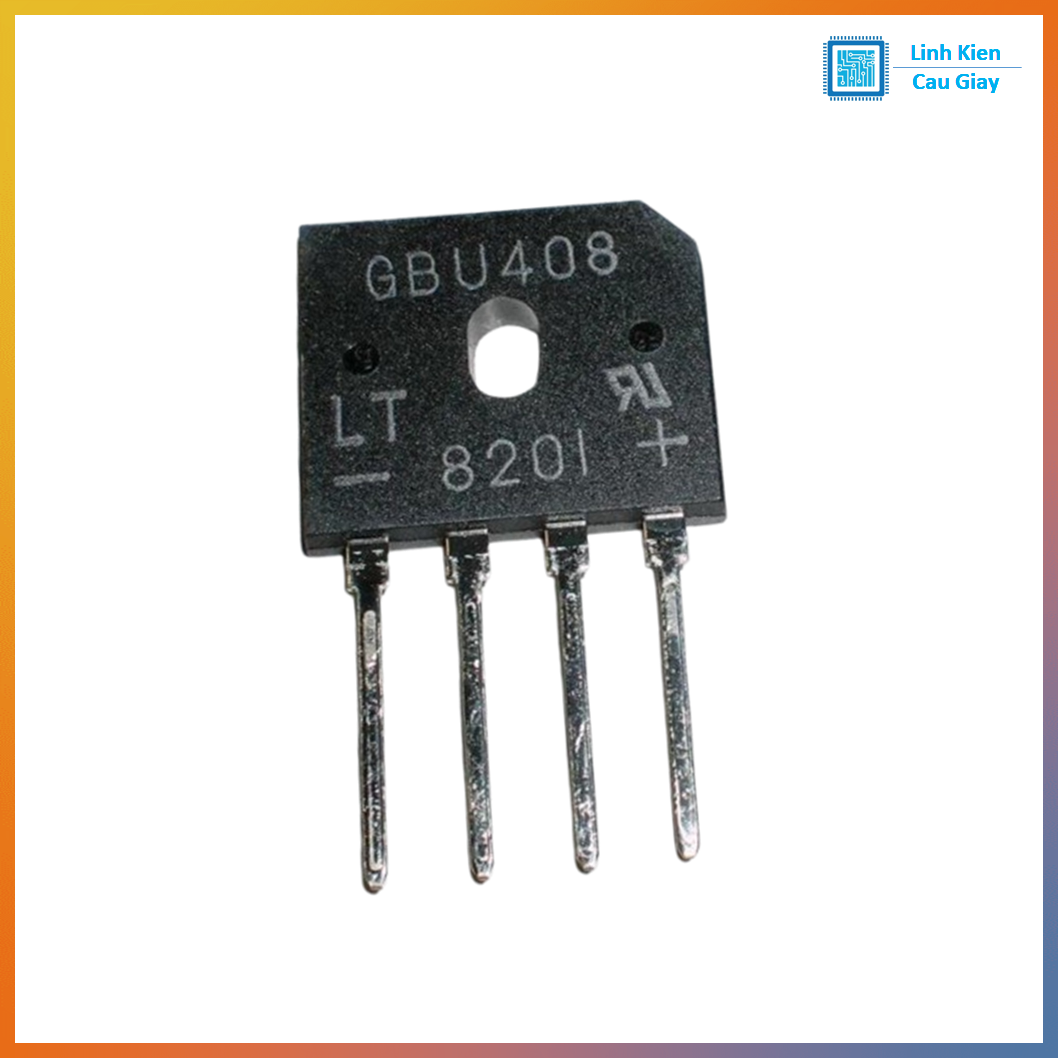

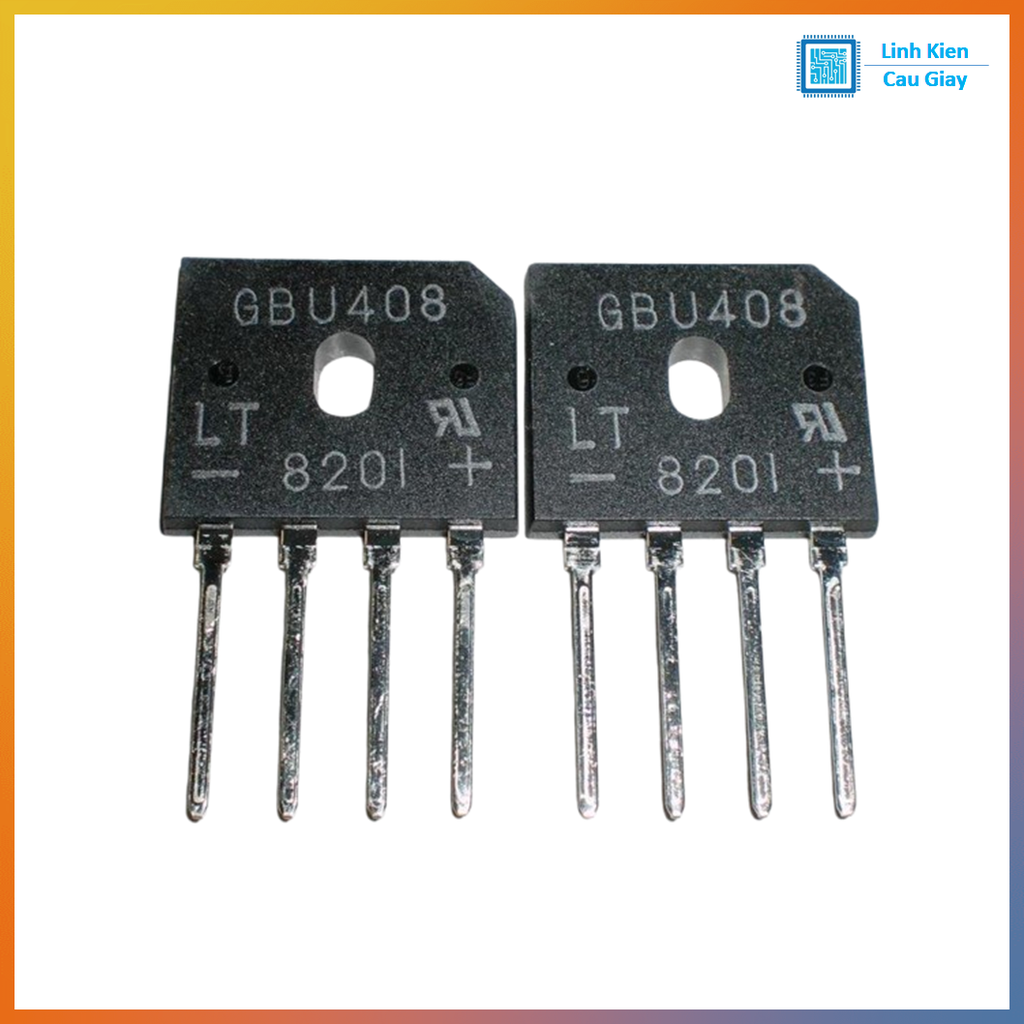

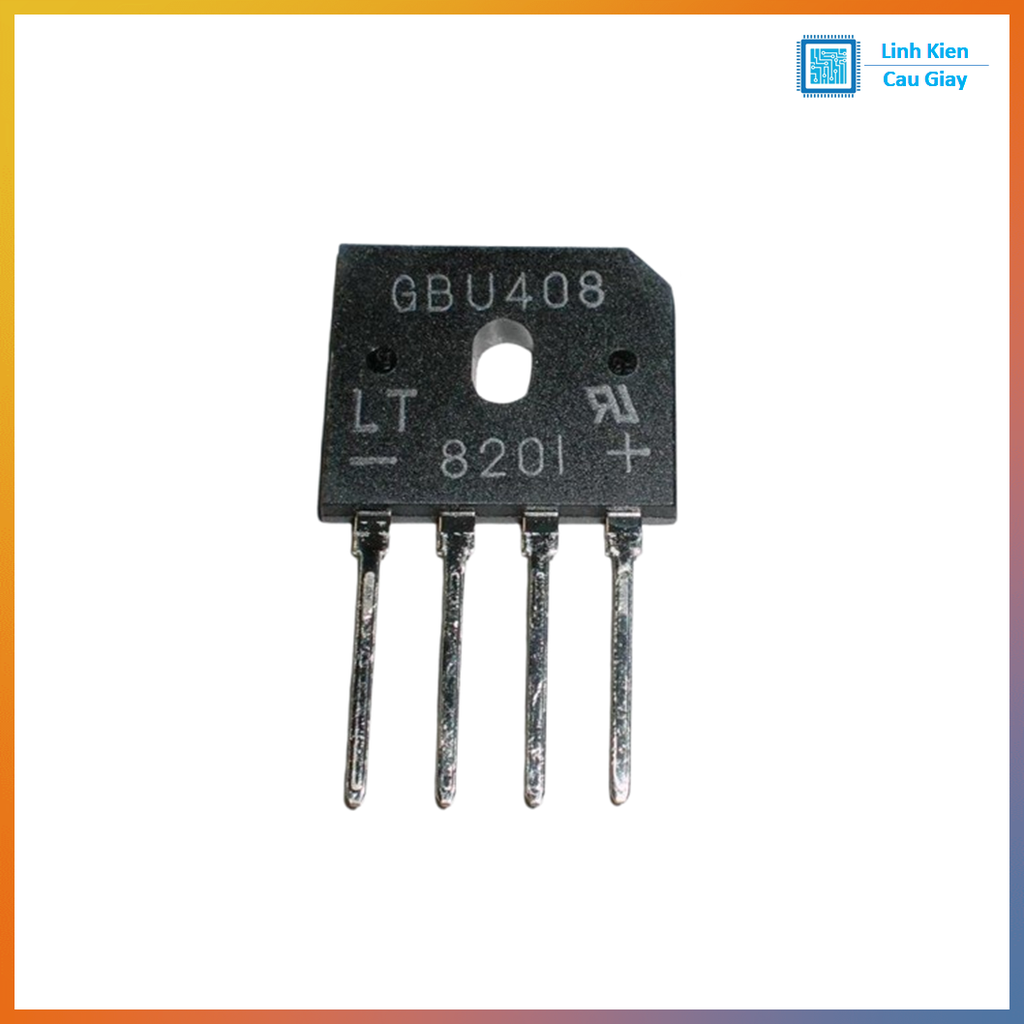

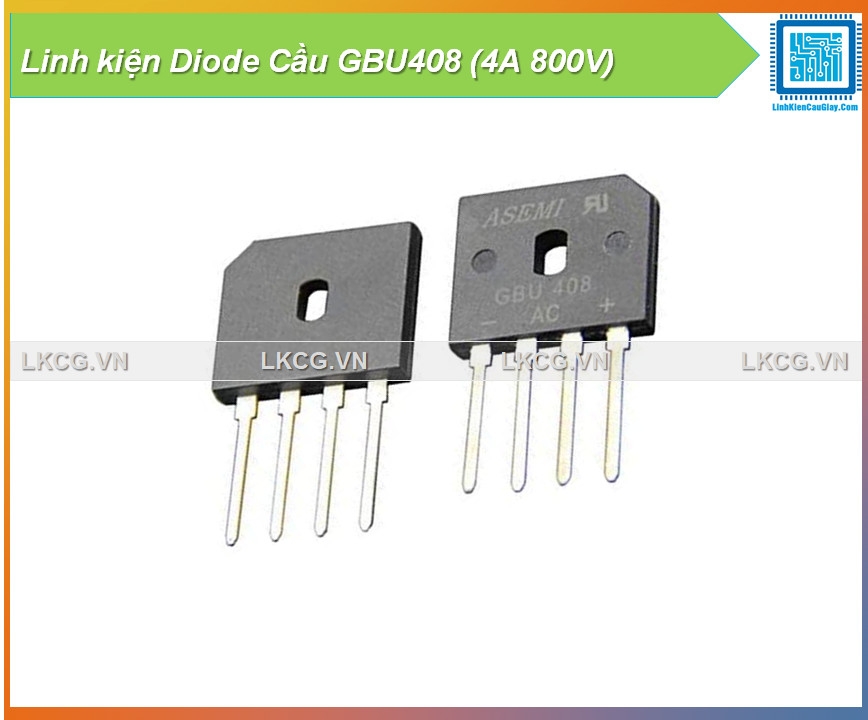

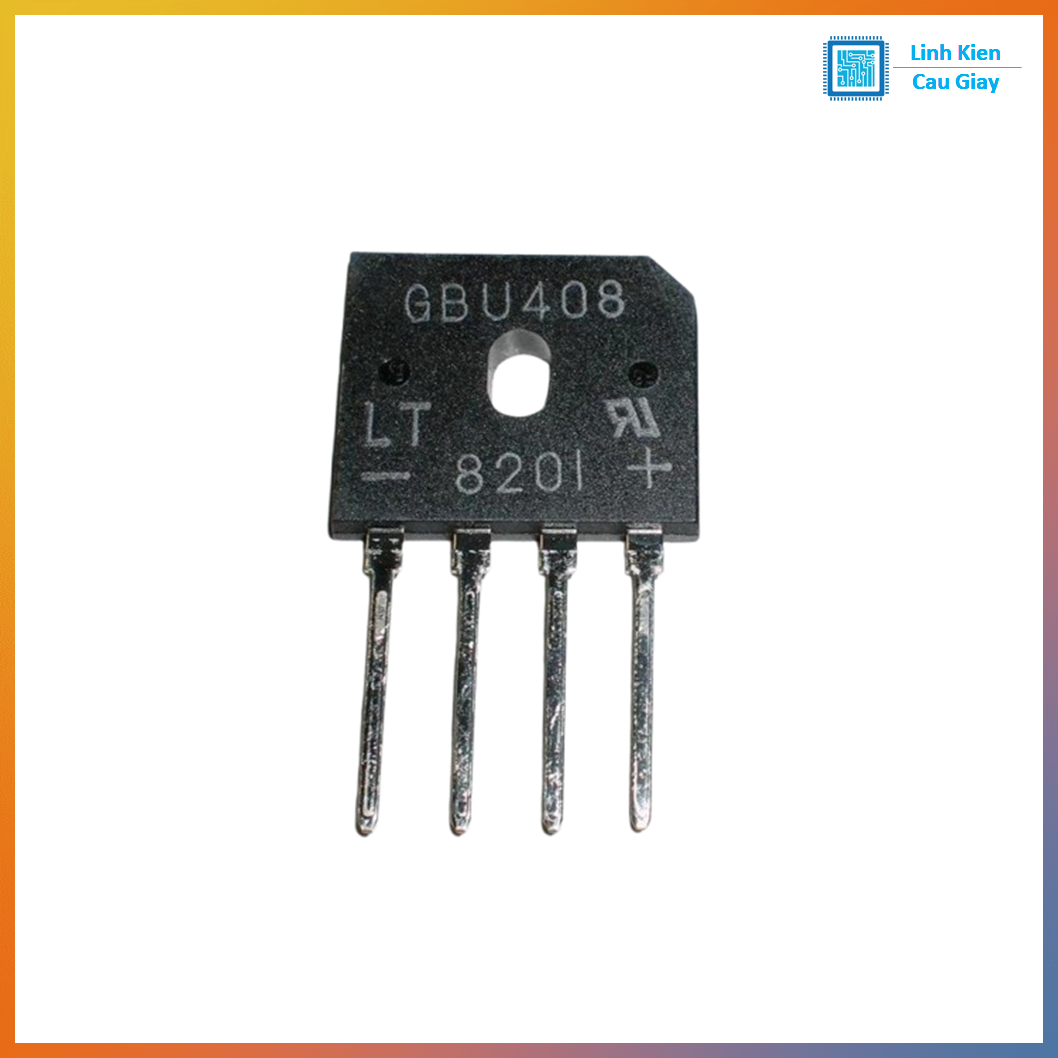

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
