Cầu diode chỉnh lưu KBP310

Mô tả sản phẩm

Diode cầu KBP310 là cầu chỉnh lưu 1 pha nhỏ gọn dạng KBP, dùng để nắn AC sang DC cho các mạch nguồn thông dụng như adapter, nguồn tuyến tính sau biến áp, mạch sạc đơn giản, bo điều khiển, thiết bị gia dụng… Ưu điểm của KBP310 là dễ lắp PCB, ký hiệu chân rõ ~ ~ + -, phù hợp sửa chữa điện tử và DIY.

KBP310 tích hợp 4 diode trong một khối cầu chỉnh lưu, giúp chỉnh lưu toàn kỳ AC→DC ổn định, tiết kiệm diện tích và giảm sai sót đấu nối so với dùng diode rời. Dạng vỏ KBP thường có 4 chân cắm thẳng hàng, rất tiện hàn và thay thế trên PCB của bộ nguồn/adapter.

Ứng dụng

Nguồn AC-DC sau biến áp công suất nhỏ
Adapter, bộ cấp nguồn cho bo mạch điều khiển
Mạch sạc đơn giản, nguồn phụ trợ
Bo nguồn thiết bị gia dụng, đèn LED driver cơ bản (tùy thiết kế)
Sửa chữa mạch nguồn, đồ điện tử dân dụng

Sơ đồ chân

~ ~ + -

~ : Ngõ vào AC (2 chân AC)

• : DC dương

• : DC âm

Cách đấu:
2 chân “~” → AC từ biến áp/nguồn xoay chiều
“+ / -” → DC ra tải (khuyến nghị thêm tụ lọc để DC mượt hơn)

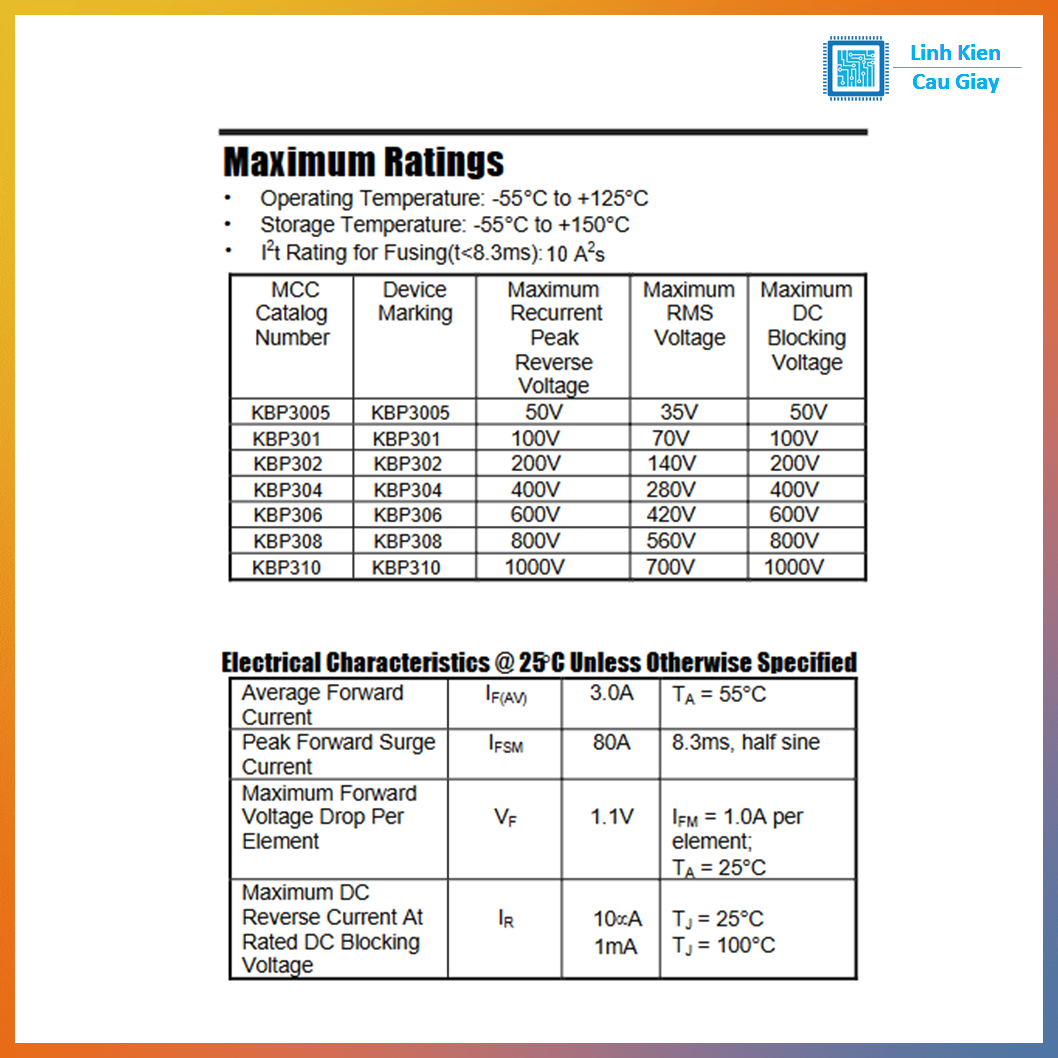

Thông số kĩ thuật

Mã: KBP310
Loại: Cầu diode chỉnh lưu 1 pha (Bridge Rectifier)
Dòng chỉnh lưu: thường 3A (theo quy ước KBP3xx phổ biến)
Điện áp ngược cực đại: thường 1000V với mã “10” (tùy hãng/lot)
Dạng vỏ: KBP (chân cắm thẳng hàng)

Hướng dẫn sử dụng

Đấu đúng chân theo ký hiệu ~ ~ + - trên thân.
Sau cầu diode nên lắp tụ lọc để giảm gợn nguồn DC.
Chọn đúng dòng tải: nếu tải cao chạy liên tục, cân nhắc cầu diode dòng lớn hơn hoặc tăng tản nhiệt/thoáng khí.

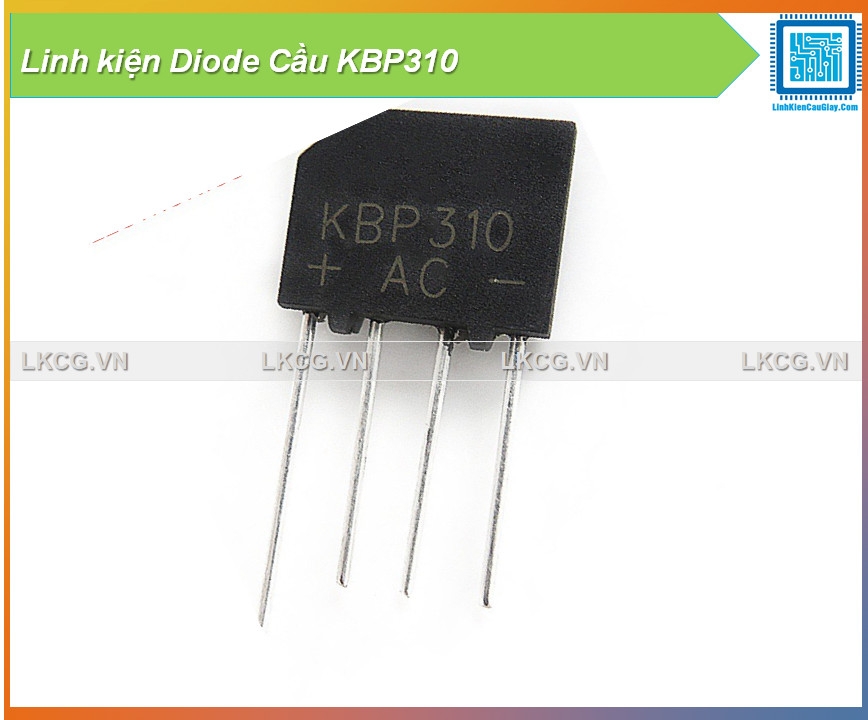

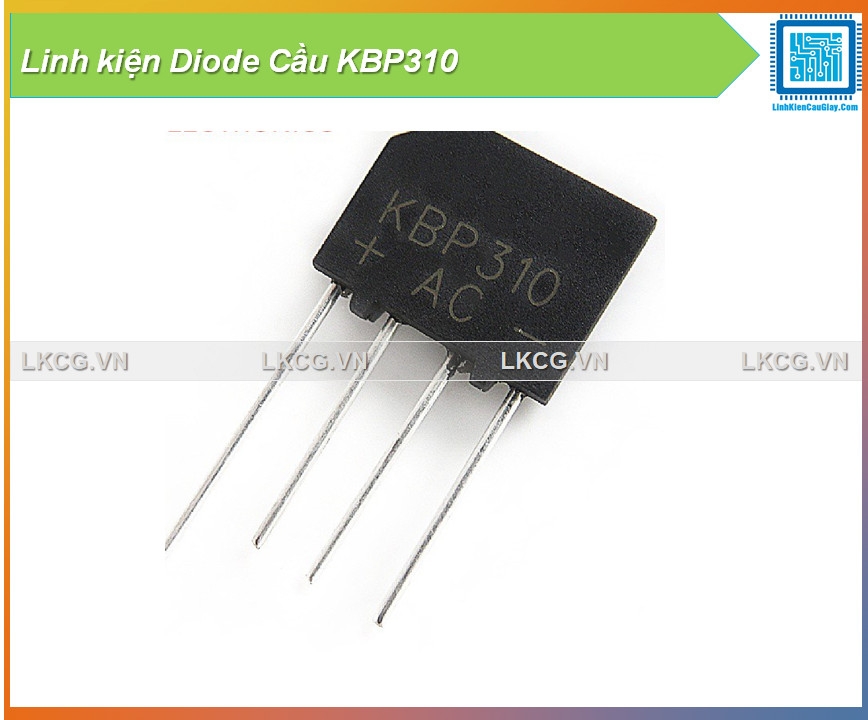

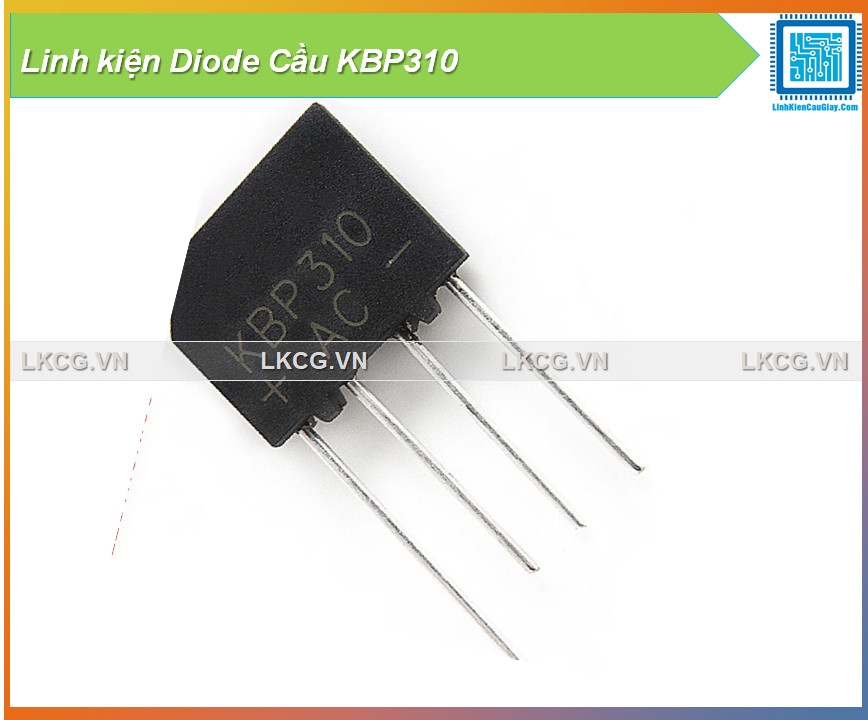

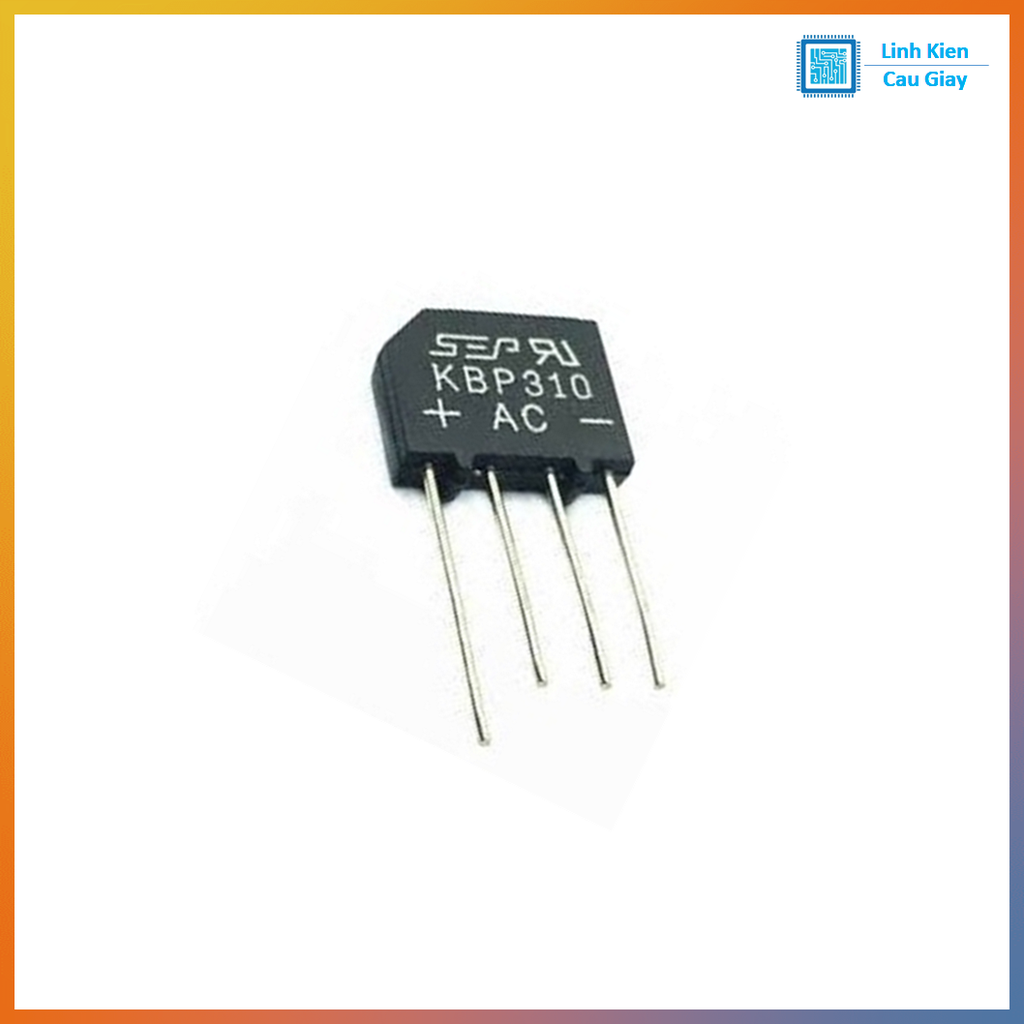

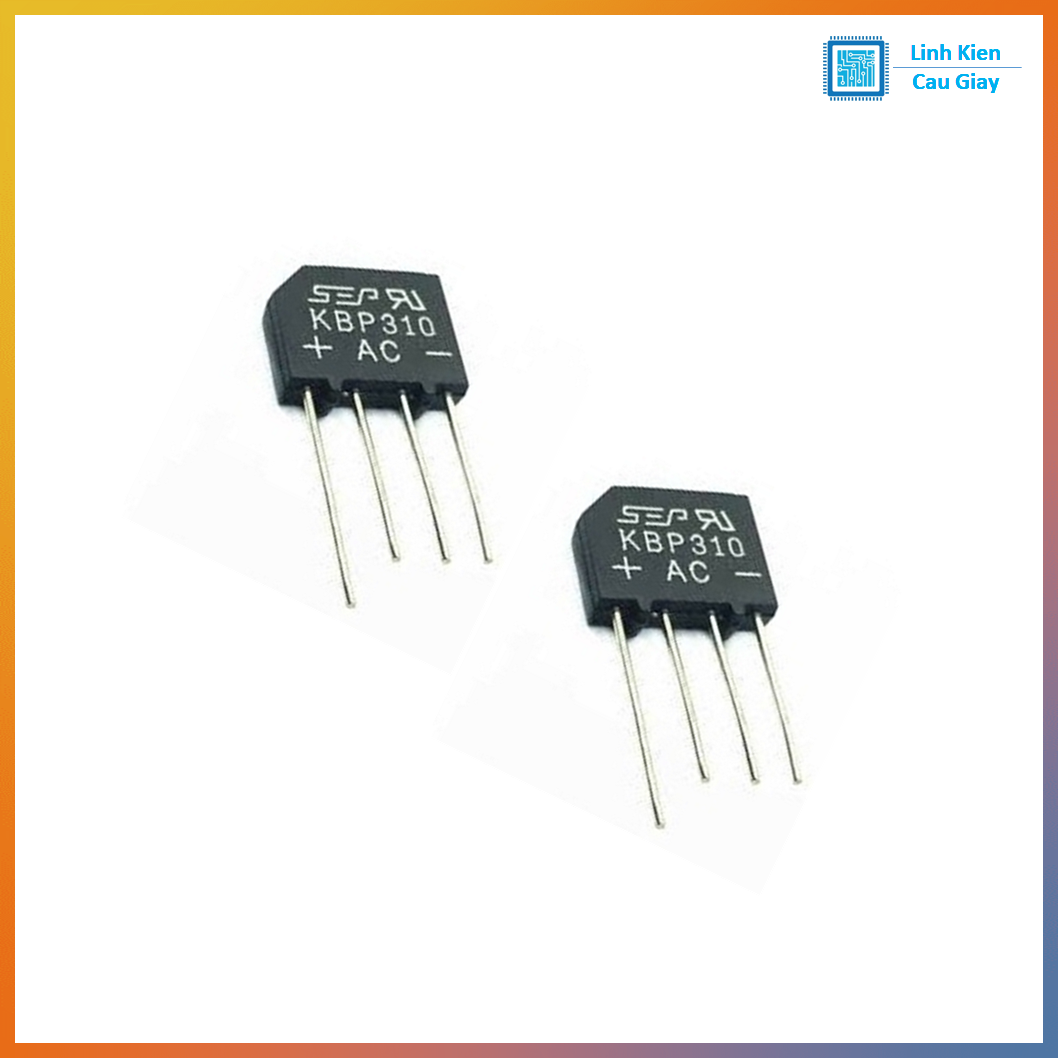

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
