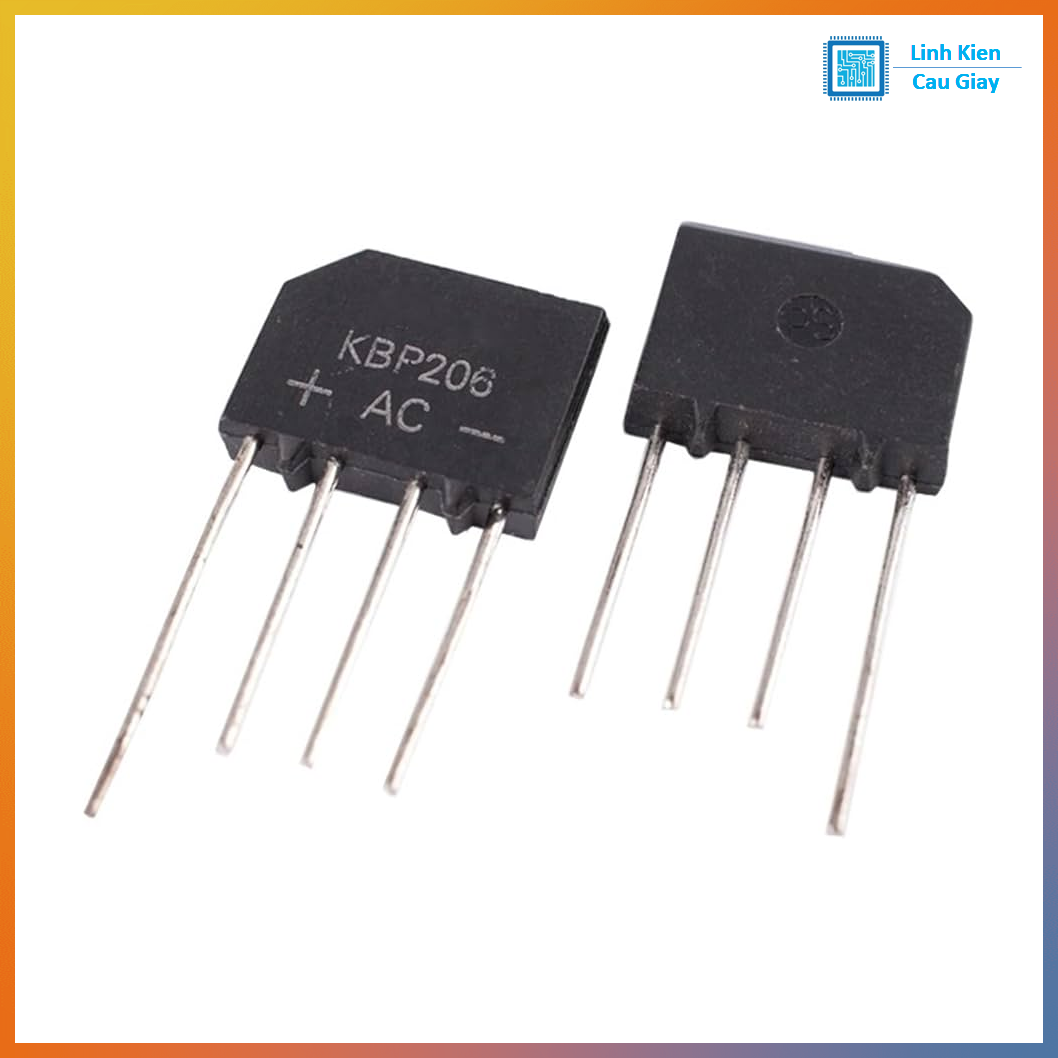

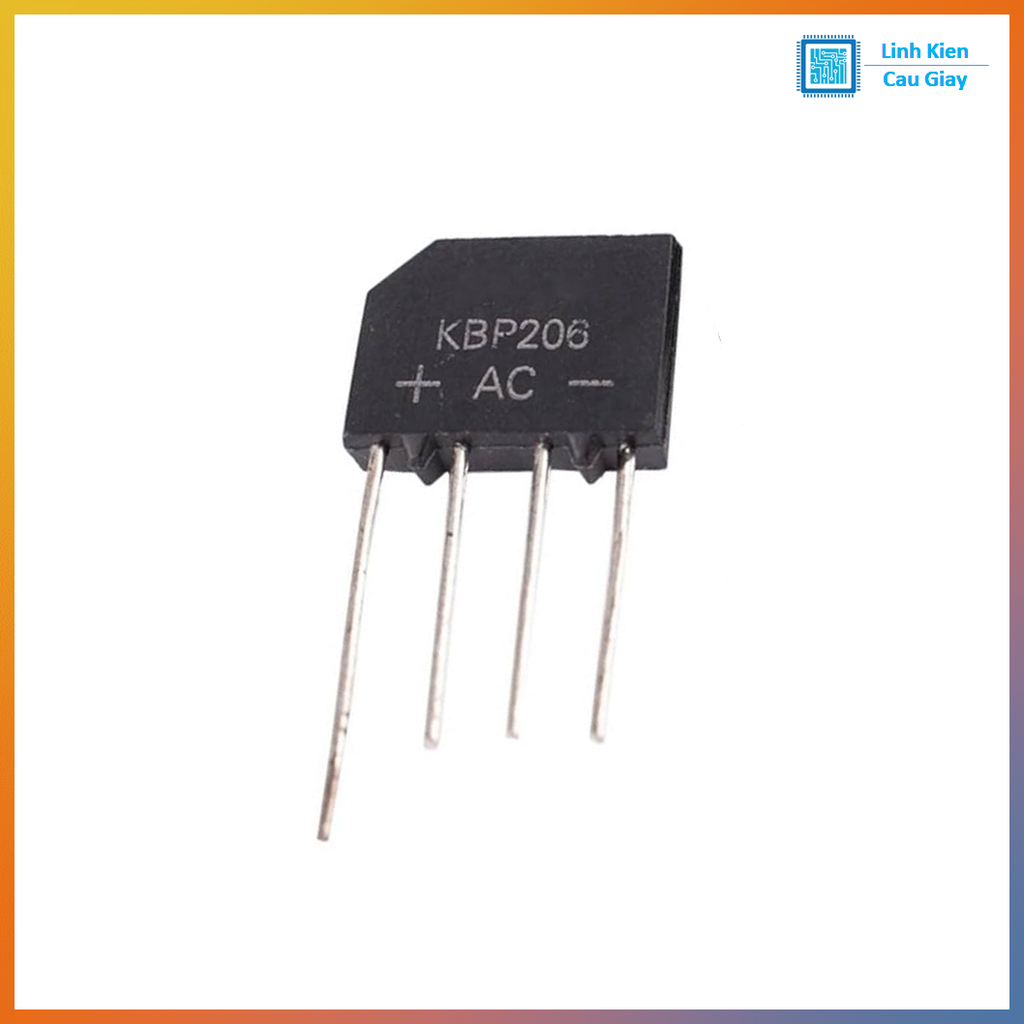

Cầu nắn dòng KBP206 chân cắm

Mô tả sản phẩm

Diode cầu KBP206 là cầu chỉnh lưu 1 pha dạng KBP nhỏ gọn, dùng để nắn AC sang DC cho các mạch nguồn phổ thông như adapter, nguồn tuyến tính sau biến áp, mạch sạc đơn giản, bo điều khiển, thiết bị gia dụng… KBP206 có chân thẳng hàng dễ hàn PCB, ký hiệu rõ ~ ~ + -, phù hợp sửa chữa và DIY điện tử.

KBP206 tích hợp 4 diode trong một khối cầu chỉnh lưu, giúp chỉnh lưu toàn kỳ AC→DC ổn định, gọn và giảm sai sót đấu nối so với dùng diode rời. Dạng vỏ KBP có 4 chân cắm thẳng hàng nên rất tiện lắp đặt trên PCB của bộ nguồn/adapter và các mạch nguồn nhỏ.

Ứng dụng

Nguồn AC-DC sau biến áp công suất nhỏ
Adapter, mạch cấp nguồn cho bo điều khiển
Mạch sạc đơn giản, nguồn phụ trợ
Bo nguồn thiết bị gia dụng, mạch đèn LED cơ bản (tùy thiết kế)
Sửa chữa mạch nguồn, đồ điện tử dân dụng

Sơ đồ chân

~ ~ + -

~ : Ngõ vào AC (2 chân AC)

• : DC dương

• : DC âm

Cách đấu:
2 chân “~” → AC từ biến áp/nguồn xoay chiều
“+ / -” → DC ra tải (khuyến nghị thêm tụ lọc để DC mượt hơn)

Thông số kĩ thuật

Mã: KBP206
Loại: Cầu diode chỉnh lưu 1 pha (Bridge Rectifier)
Dòng chỉnh lưu: thường 2A (theo quy ước KBP2xx phổ biến)
Điện áp ngược cực đại: thường 600V với mã “06” (tùy hãng/lot)
Dạng vỏ: KBP (chân cắm thẳng hàng)

Hướng dẫn sử dụng

Đấu đúng chân theo ký hiệu ~ ~ + - trên thân.
Sau cầu diode nên lắp tụ lọc để giảm gợn nguồn DC.
Chọn đúng dòng tải: nếu tải cao chạy liên tục, cân nhắc cầu diode dòng lớn hơn để bền.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng

Tại sao chọn mua tại Linh Kiện Cầu Giấy?

✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận

✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu

✅ Cam kết linh kiện chính hãng, đúng mô tả

✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker
