Diode cầu KBPC5010 50A 1000V

Mô tả sản phẩm

Diode cầu KBPC5010 50A 1000V là cầu chỉnh lưu công suất lớn chuyên dùng để nắn AC sang DC cho các hệ thống tải nặng như nguồn DC công nghiệp, sạc ắc quy, máy hàn, inverter/UPS, nguồn tổng, motor DC công suất lớn… Với dòng chịu tải tới 50A và điện áp ngược tối đa 1000V, KBPC5010 dạng cầu vuông có lỗ bắt vít giúp tản nhiệt tốt, lắp đặt chắc chắn trên heatsink/khung kim loại, hoạt động ổn định trong môi trường công suất cao.

KBPC5010 là cầu diode chỉnh lưu 1 pha tích hợp 4 diode trong một khối, chuyên xử lý dòng lớn. Vỏ KBPC dạng khối vuông, có lỗ bắt vít để cố định và tản nhiệt tốt, phù hợp lắp vào tấm nhôm/heatsink. Linh kiện thường có 4 đầu cọc/ốc ký hiệu rõ ~ ~ + -, giúp đấu nối nhanh, chắc và an toàn cho hệ thống dòng cao.

Ứng dụng

Bộ sạc ắc quy 12V/24V/36V/48V công suất lớn (tùy thiết kế)
Nguồn DC công nghiệp, nguồn tổng, nguồn cho motor DC
Máy hàn, máy kích, nguồn biến áp nắn DC
UPS, inverter, bộ chuyển đổi AC-DC dòng lớn
Mạch chỉnh lưu cho các hệ thống DIY cần dòng cao 30A–50A

Sơ đồ chân

KBPC5010 thường có ký hiệu trên thân hoặc cạnh cọc:

~ ~ + -

~ : Ngõ vào AC (2 cọc AC)

• : DC dương (V+)

• : DC âm (V-)

Cách đấu:
2 cọc “~” → AC từ biến áp/nguồn xoay chiều
“+ / -” → ra DC cấp tải (nên kèm tụ lọc nếu cần DC mượt)

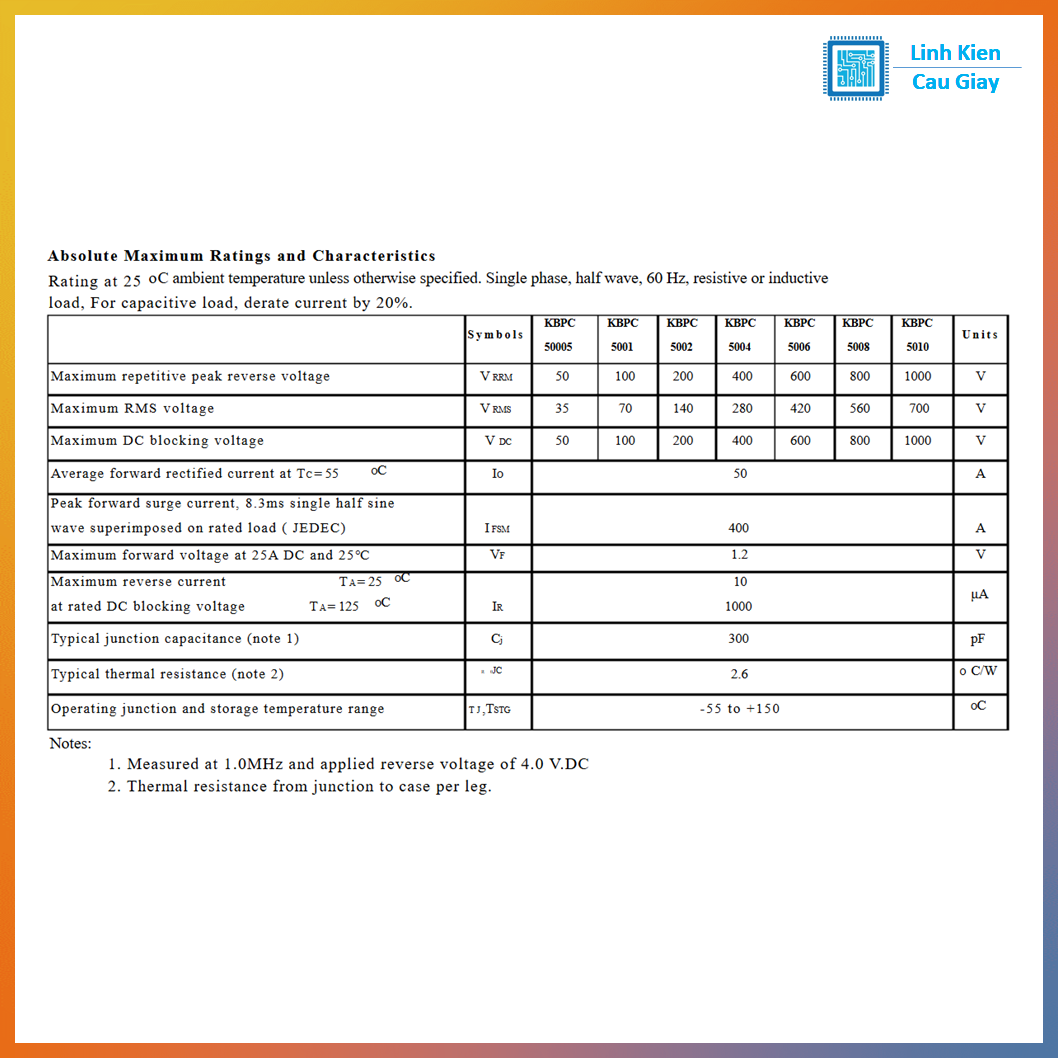

Thông số kĩ thuật

Mã: KBPC5010
Loại: Cầu diode chỉnh lưu 1 pha (Bridge Rectifier)
Dòng chỉnh lưu trung bình (IF(AV)): 50A
Điện áp ngược cực đại (VRRM): 1000V
Kiểu đấu nối: cọc/ốc bắt dây (tùy phiên bản)
Dạng vỏ: KBPC (khối vuông, có lỗ bắt vít tản nhiệt)

Hướng dẫn sử dụng

Bắt buộc tản nhiệt: bắt cầu vào tấm nhôm/heatsink bằng vít, dùng keo tản nhiệt nếu có.
Dây đủ tiết diện: dòng 50A yêu cầu dây to, cos siết chắc, tránh phát nhiệt tại mối nối.
Chừa biên an toàn: nếu chạy tải liên tục cao, nên thiết kế dư tải (không vận hành sát 50A lâu khi tản nhiệt kém).
Bảo vệ hệ thống: nên có cầu chì/CB, và kiểm tra ngắn mạch trước khi cấp điện.

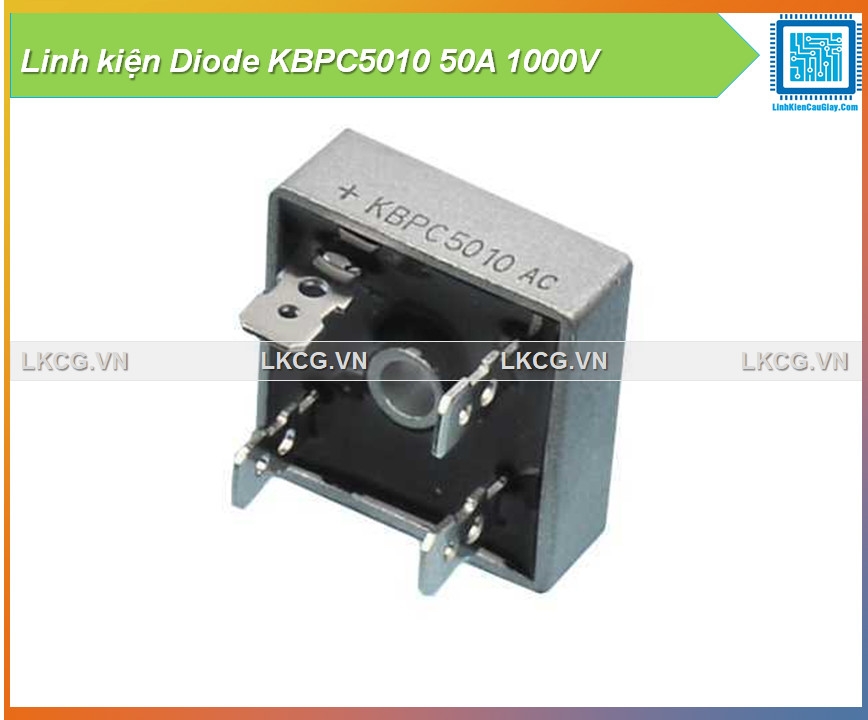

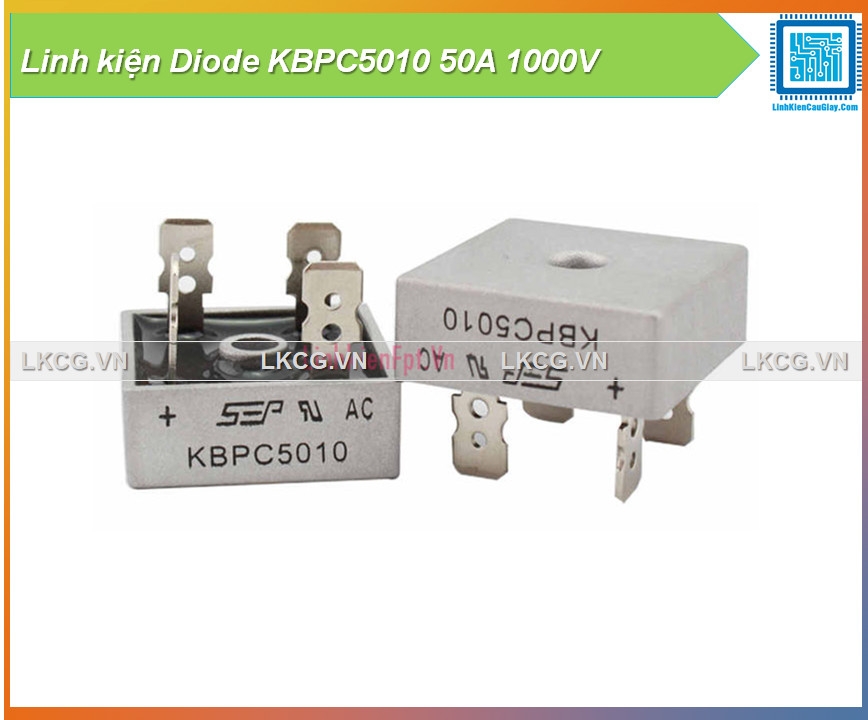

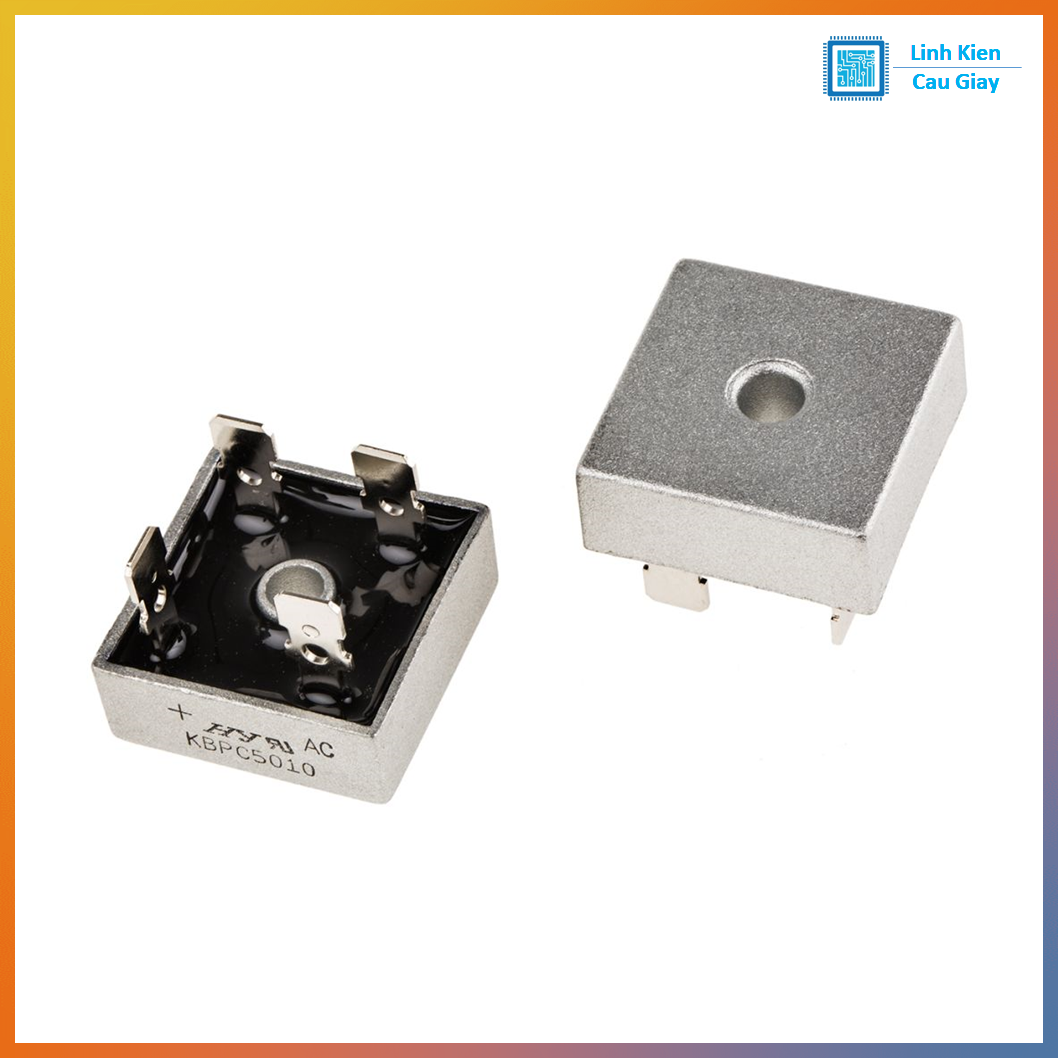

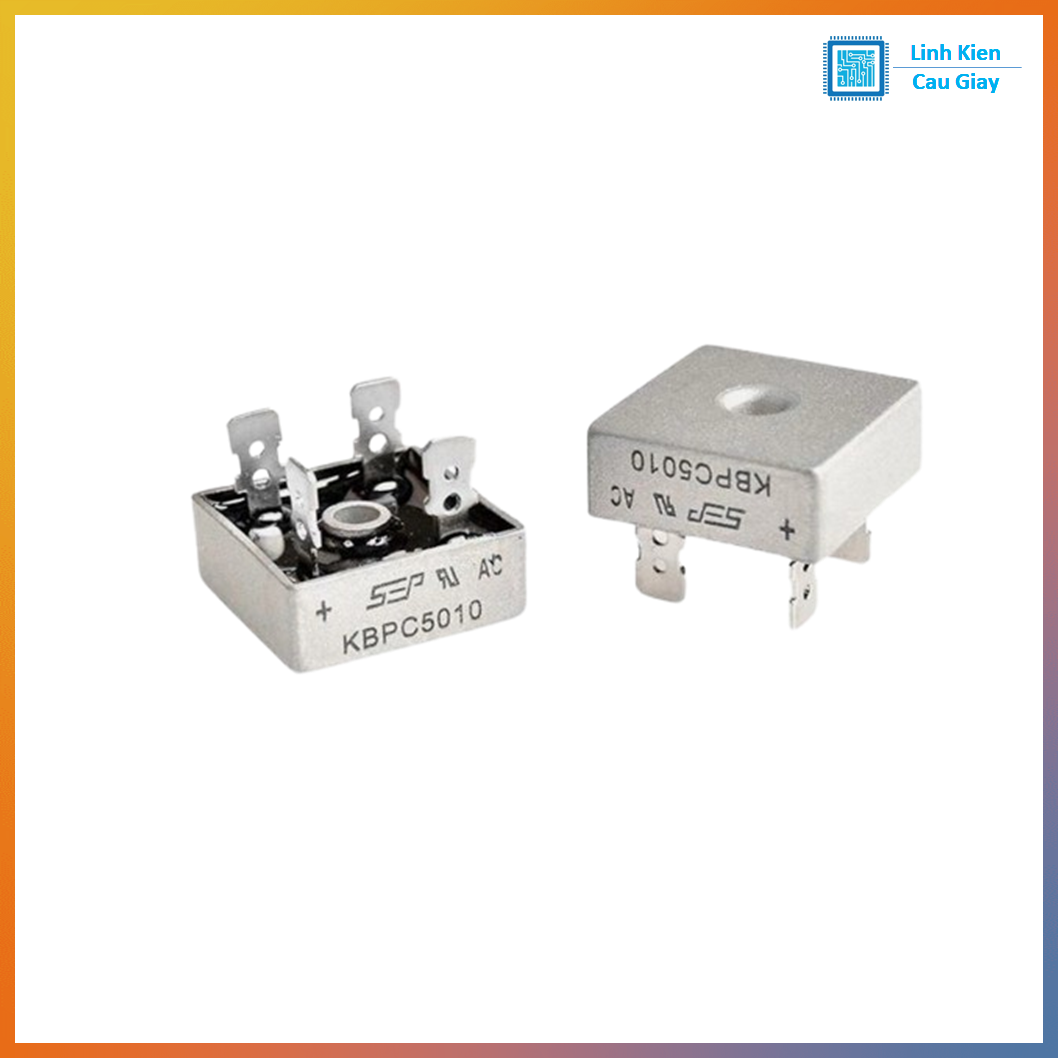

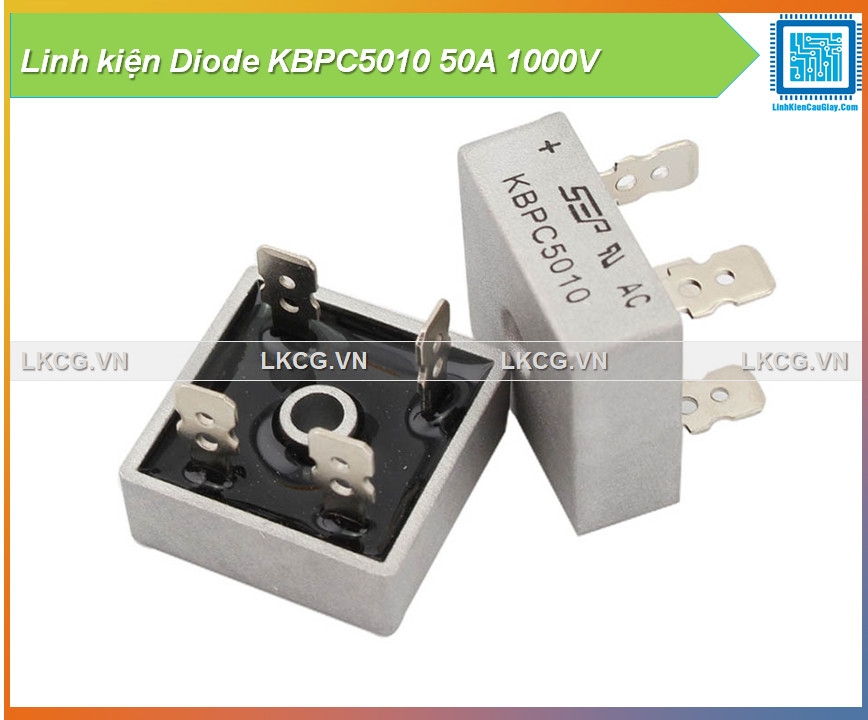

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
