Mạch hạ áp MP1584EN DC-DC 3A

Mô tả sản phẩm

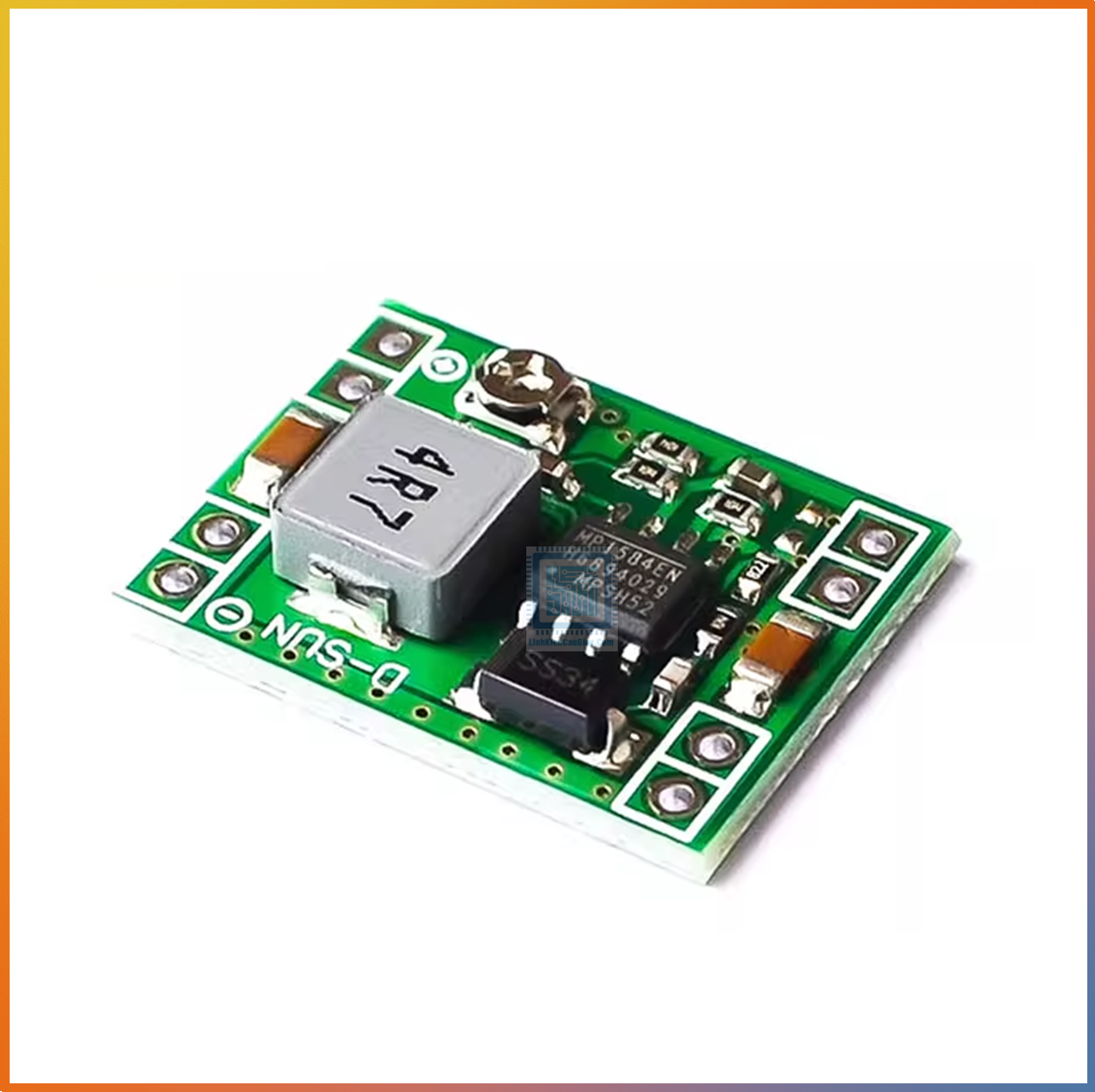

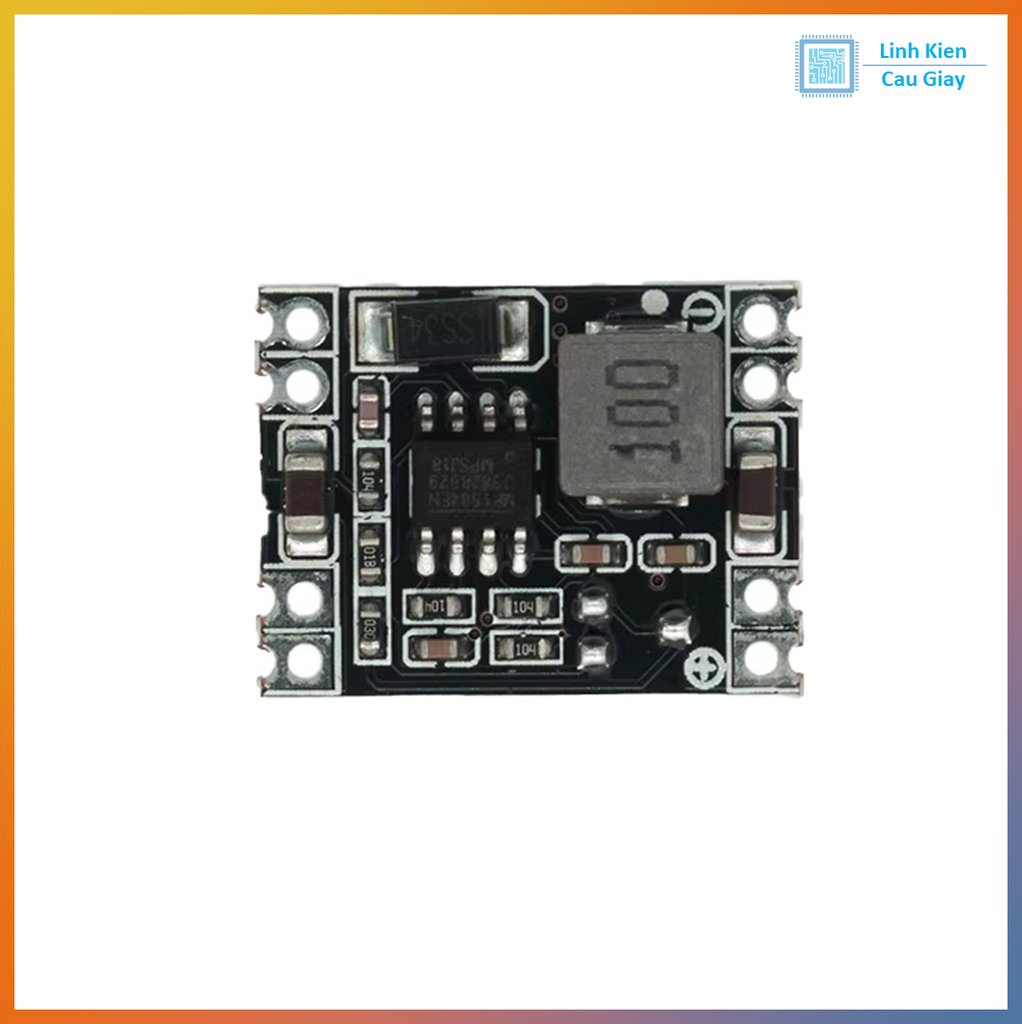

Module Hạ Áp MP1584EN DC-DC 3A là giải pháp cung cấp nguồn điện ổn định, hiệu quả cho các dự án điện tử DIY. Sử dụng IC MP1584 của Monolithic Power Systems, module hỗ trợ điện áp đầu vào 4.5-28V, đầu ra tùy chọn cố định 3.3V/5V/9V/12V hoặc tự điều chỉnh (0.8-20V) thông qua biến trở. Với dòng đầu ra tối đa 3A, hiệu suất chuyển đổi lên đến 96%, module đảm bảo ít tỏa nhiệt, không cần tản nhiệt bổ sung. Thiết kế siêu nhỏ gọn, tiêu thụ dòng không tải thấp (100-125µA), phù hợp cho các ứng dụng chạy pin, Arduino, hoặc thiết bị IoT.

Đặc điểm nổi bật:

• Đầu ra cố định (3.3V/5V/9V/12V) hoặc tự điều chỉnh (0.8-20V).

• Dòng đầu ra tối đa 3A, hiệu suất cao 96%.

• Kích thước nhỏ gọn: 22 x 17 x 4mm, lý tưởng cho không gian hạn chế.

• Tích hợp bảo vệ quá dòng, quá nhiệt, ngắn mạch.

• Giá thành hợp lý, dễ sử dụng cho người mới và chuyên gia.

Ứng dụng

• Nguồn cấp điện: Cung cấp điện áp ổn định cho Arduino, Raspberry Pi, ESP32, ESP8266.

• Dự án DIY: Sử dụng trong robot, loa Bluetooth, hoặc thiết bị điện tử tự chế.

• Thiết bị chạy pin: Hạ áp từ pin lithium (3.7V-12V) xuống 3.3V/5V cho cảm biến, module IoT.

• Ứng dụng IoT: Cấp nguồn cho các thiết bị nhà thông minh, cảm biến, hoặc đèn LED.

• Sửa chữa điện tử: Thay thế nguồn cấp cho thiết bị điện tử hỏng hoặc nâng cấp hệ thống.

Sơ đồ chân

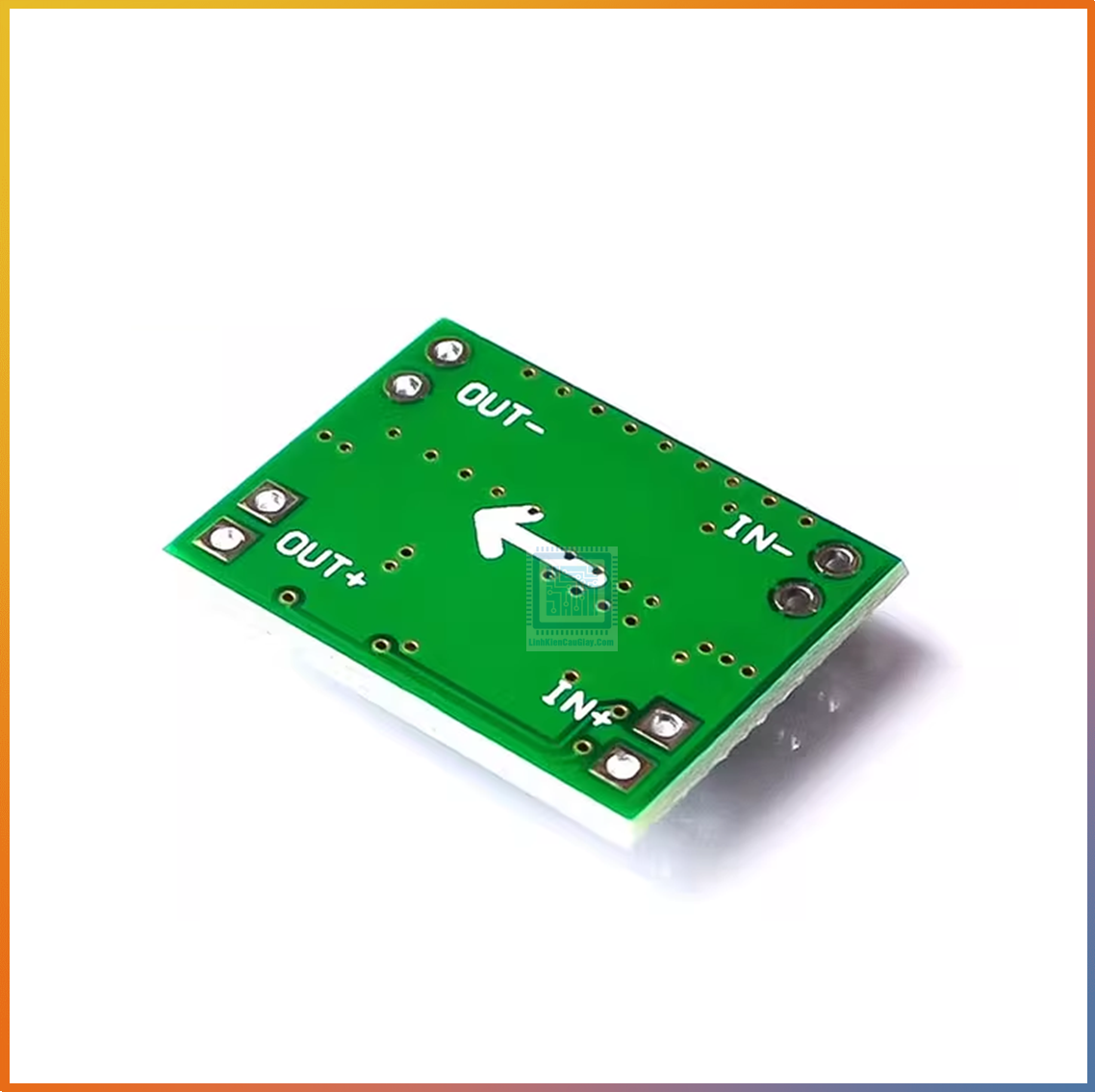

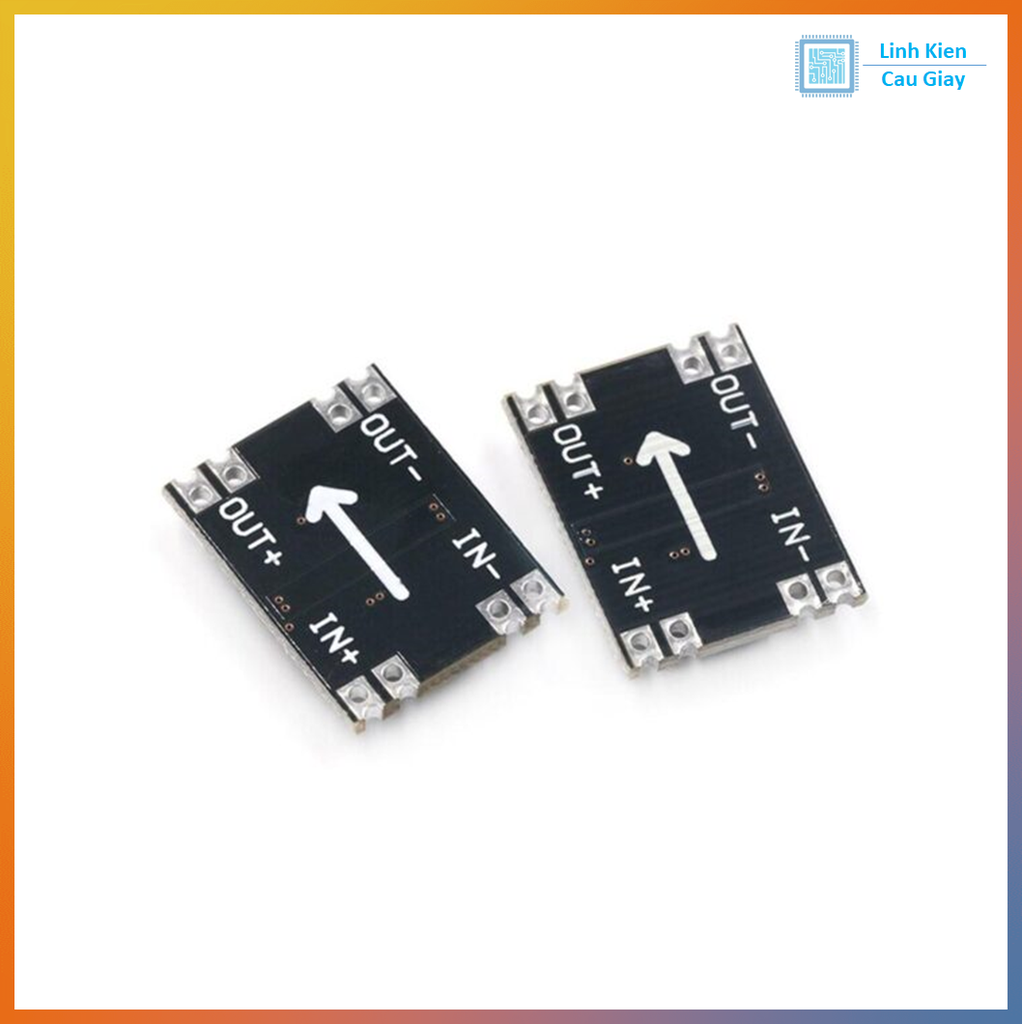

Module Hạ Áp MP1584EN có các chân kết nối chính:

• IN+: Đầu vào dương (4.5-28V DC).

• IN-: Đầu vào âm (đất).

• OUT+: Đầu ra dương (3.3V/5V/9V/12V cố định hoặc 0.8-20V tự điều chỉnh).

• OUT-: Đầu ra âm (đất).

• Biến trở (phiên bản tự điều chỉnh): Điều chỉnh điện áp đầu ra từ 0.8-20V.

Lưu ý: Đối với phiên bản cố định, điện áp đầu ra được thiết lập sẵn (3.3V, 5V, 9V, hoặc 12V). Kiểm tra kỹ datasheet hoặc nhãn module để xác định phiên bản và kết nối đúng.

Thông số kĩ thuật

• Chip: MP1584EN (Monolithic Power Systems).

• Điện áp đầu vào: 4.5-28V DC.

• Điện áp đầu ra:

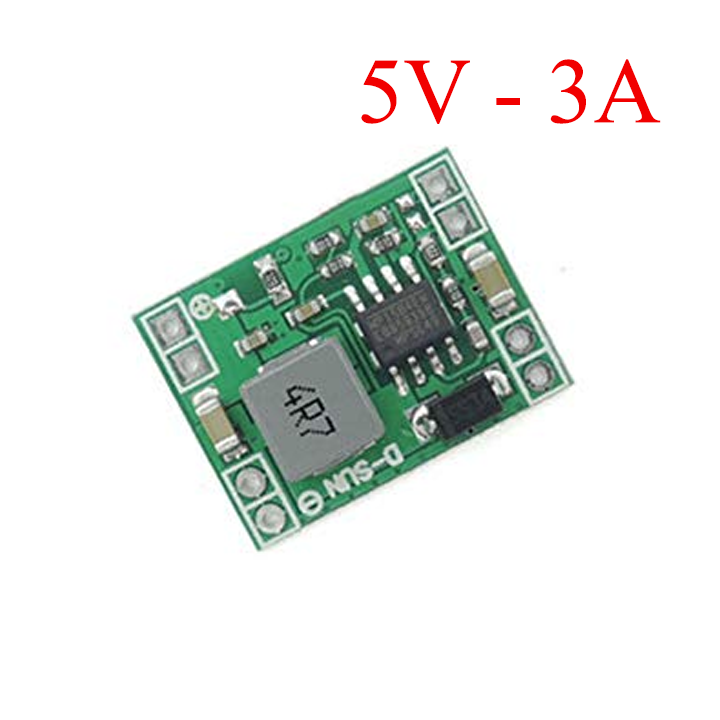

  • Cố định: 3.3V, 5V, 9V, hoặc 12V (tùy phiên bản).

  • Tự điều chỉnh: 0.8-20V (điều chỉnh qua biến trở).

• Dòng đầu ra: Tối đa 3A (khuyến nghị <2A liên tục để đảm bảo tuổi thọ).

• Hiệu suất chuyển đổi: Lên đến 96%.

• Dòng không tải: 100-125µA.

• Tần số chuyển mạch: 1.5MHz (điển hình).

• Bảo vệ: Quá dòng, quá nhiệt, ngắn mạch.

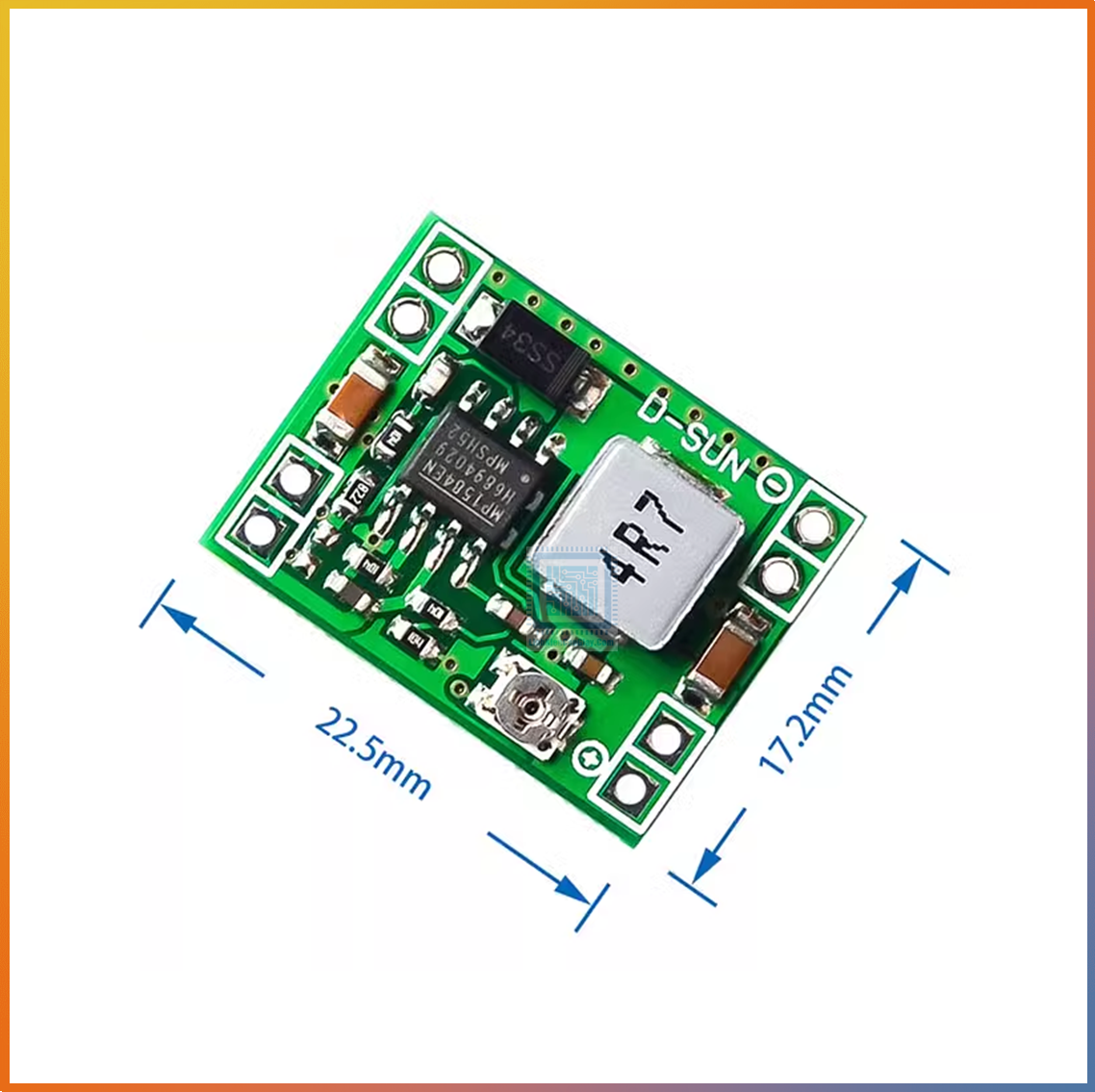

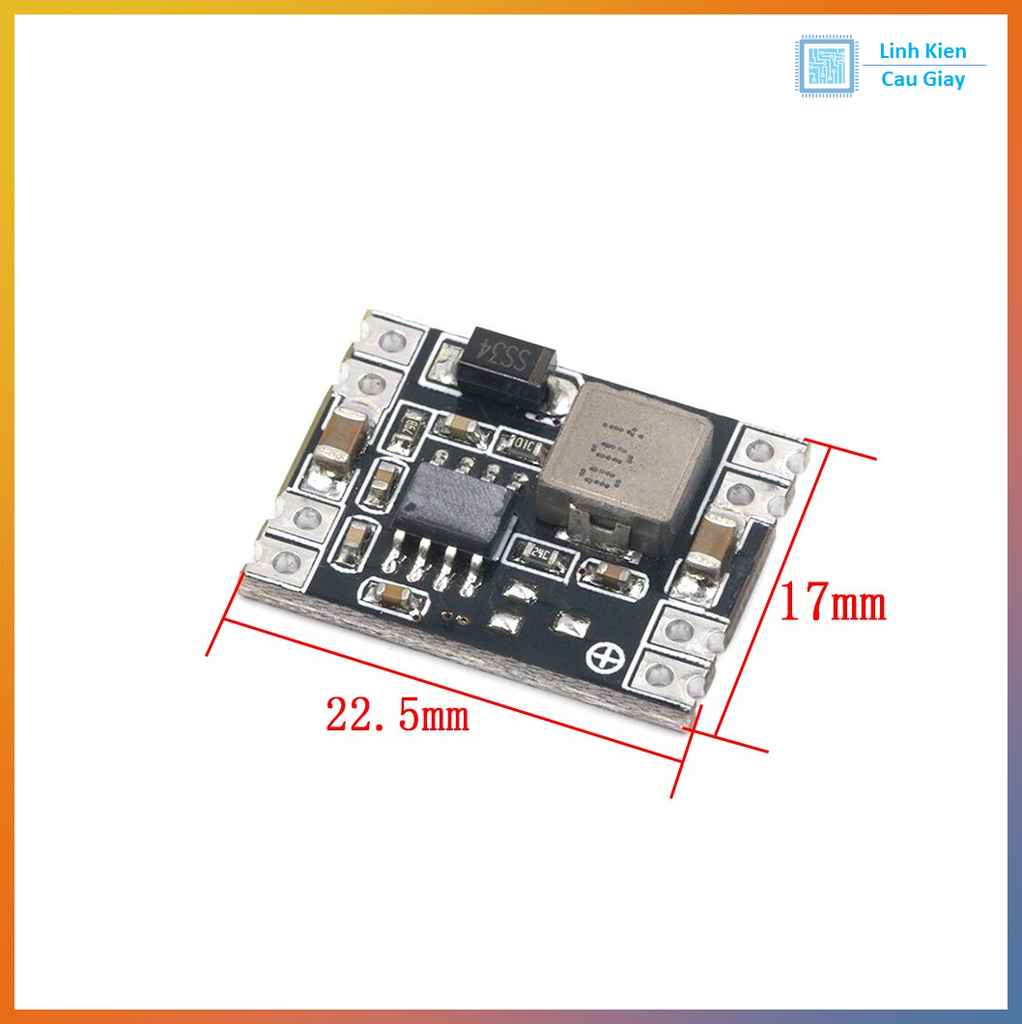

• Kích thước: 22 x 17 x 4mm.

• Trọng lượng: ~2g.

• Nhiệt độ hoạt động: -40°C đến +85°C.

Hướng dẫn sử dụng

• Chip: MP1584EN (Monolithic Power Systems).

• Điện áp đầu vào: 4.5-28V DC.

• Điện áp đầu ra:

  • Cố định: 3.3V, 5V, 9V, hoặc 12V (tùy phiên bản).

  • Tự điều chỉnh: 0.8-20V (điều chỉnh qua biến trở).

• Dòng đầu ra: Tối đa 3A (khuyến nghị <2A liên tục để đảm bảo tuổi thọ).

• Hiệu suất chuyển đổi: Lên đến 96%.

• Dòng không tải: 100-125µA.

• Tần số chuyển mạch: 1.5MHz (điển hình).

• Bảo vệ: Quá dòng, quá nhiệt, ngắn mạch.

• Kích thước: 22 x 17 x 4mm.

• Trọng lượng: ~2g.

• Nhiệt độ hoạt động: -40°C đến +85°C.

Nguồn: Thông số tham khảo từ dientuduchuy.com, hshop.vn, thegioiic.com, icdayroi.com.

6. Hướng dẫn sử dụng

1. Chuẩn bị:

   • Nguồn điện đầu vào 4.5-28V DC (ví dụ: pin lithium, adapter 12V/24V).

   • Thiết bị tải (Arduino, cảm biến, LED, v.v.) phù hợp với điện áp đầu ra.

   • Đồng hồ vạn năng (để kiểm tra điện áp đầu ra, đặc biệt với phiên bản tự điều chỉnh).

2. Kết nối:

   • Kết nối IN+ và IN- vào nguồn điện đầu vào (4.5-28V, chú ý không đảo cực).

   • Kết nối OUT+ và OUT- vào thiết bị tải.

   • Đối với phiên bản tự điều chỉnh, dùng tua-vít xoay biến trở để đạt điện áp mong muốn (kiểm tra bằng đồng hồ vạn năng).

3. Kiểm tra và sử dụng:

   • Bật nguồn và đo điện áp đầu ra để xác nhận đúng mức (3.3V/5V/9V/12V hoặc tùy chỉnh).

   • Đảm bảo dòng tải không vượt quá 3A (khuyến nghị <2A liên tục).

   • Đặt module ở nơi thoáng khí, tránh tiếp xúc với kim loại hoặc chất lỏng.

Ví dụ sử dụng với Arduino:

• Kết nối OUT+ (5V) và OUT- (GND) của module vào chân 5V và GND của Arduino.

• Cấp nguồn đầu vào (ví dụ: pin 12V) vào IN+ và IN-.

• Module sẽ cung cấp nguồn 5V ổn định cho Arduino và các cảm biến.

Lưu ý:

• Không cấp nguồn đầu vào vượt quá 28V hoặc đảo cực để tránh hỏng module.

• Với phiên bản tự điều chỉnh, xoay biến trở nhẹ nhàng và kiểm tra điện áp trước khi kết nối tải.

• Nếu tải vượt 2A, cân nhắc thêm tản nhiệt nhỏ hoặc giảm dòng để đảm bảo độ bền.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
