Module hạ áp LM2596 3A – DC-DC Buck Converter có hiển thị LED

Mô tả sản phẩm

Mạch giảm áp sử dụng IC LM2596, dòng tối đa 3A, hiệu suất cao, có màn hình LED hiển thị điện áp đầu ra giúp theo dõi dễ dàng. Ứng dụng trong sạc pin, cấp nguồn cho Arduino, ESP32, module cảm biến, robot, năng lượng mặt trời và các dự án DIY.

Module LM2596 là bộ chuyển đổi DC-DC Buck Converter (hạ áp), giúp giảm điện áp đầu vào xuống điện áp mong muốn.
Ưu điểm: ổn định, nhỏ gọn, giá rẻ, hiệu suất cao.
Có LED 7 đoạn hiển thị điện áp, giúp dễ dàng cài đặt và theo dõi.

Ứng dụng

• Hạ áp nguồn 12V xuống 5V cho Arduino, ESP32, Raspberry Pi.

• Sạc pin Lithium 18650, pin dự phòng.

• Cấp nguồn cho module cảm biến, động cơ, thiết bị IoT.

• Ứng dụng trong robot, xe điện mini, năng lượng mặt trời.

Sơ đồ chân

• IN+ / IN-: đầu vào DC (4V – 40V).

• OUT+ / OUT-: đầu ra DC (1.25V – 37V, điều chỉnh được).

Thông số kĩ thuật

• IC chính: LM2596S (DC-DC Buck).

• Điện áp đầu vào: 4V – 40V DC.

• Điện áp đầu ra: 1.25V – 37V DC (điều chỉnh bằng biến trở).

• Dòng tải tối đa: 3A (ổn định 2A, cần tản nhiệt khi tải cao).

• Công suất: tối đa 15W–20W (có tản nhiệt đạt 30W).

• Hiệu suất: 80% – 90%.

• Màn hình hiển thị: LED 7 đoạn (điện áp đầu ra).

• Kích thước: ~ 48mm x 23mm x 14mm.

Hướng dẫn sử dụng

• Kết nối nguồn DC vào IN+ / IN-.

• Điều chỉnh biến trở để cài đặt điện áp mong muốn (xem trên LED).

• Lấy điện áp ra tại OUT+ / OUT-.

• Không sử dụng quá 3A để tránh hỏng IC.

• Khi dùng tải >2A nên gắn thêm tản nhiệt.

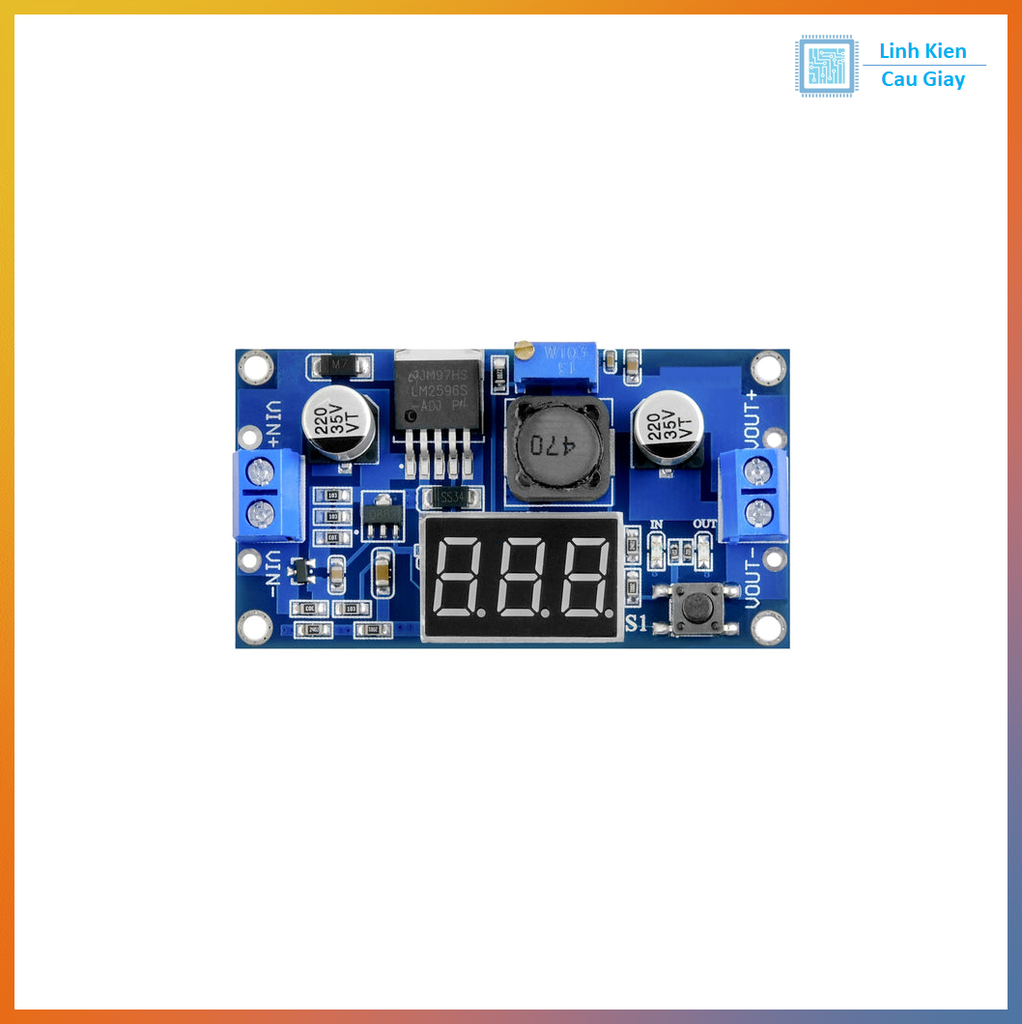

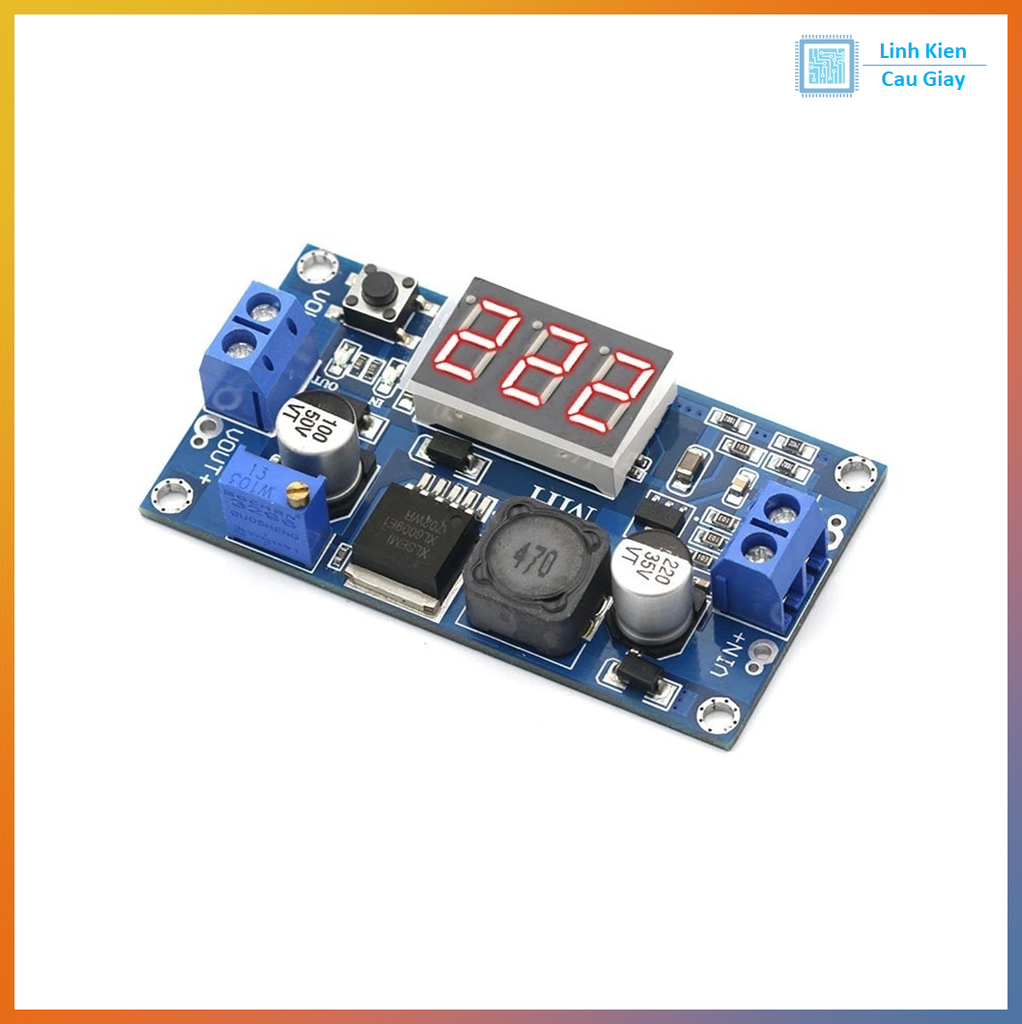

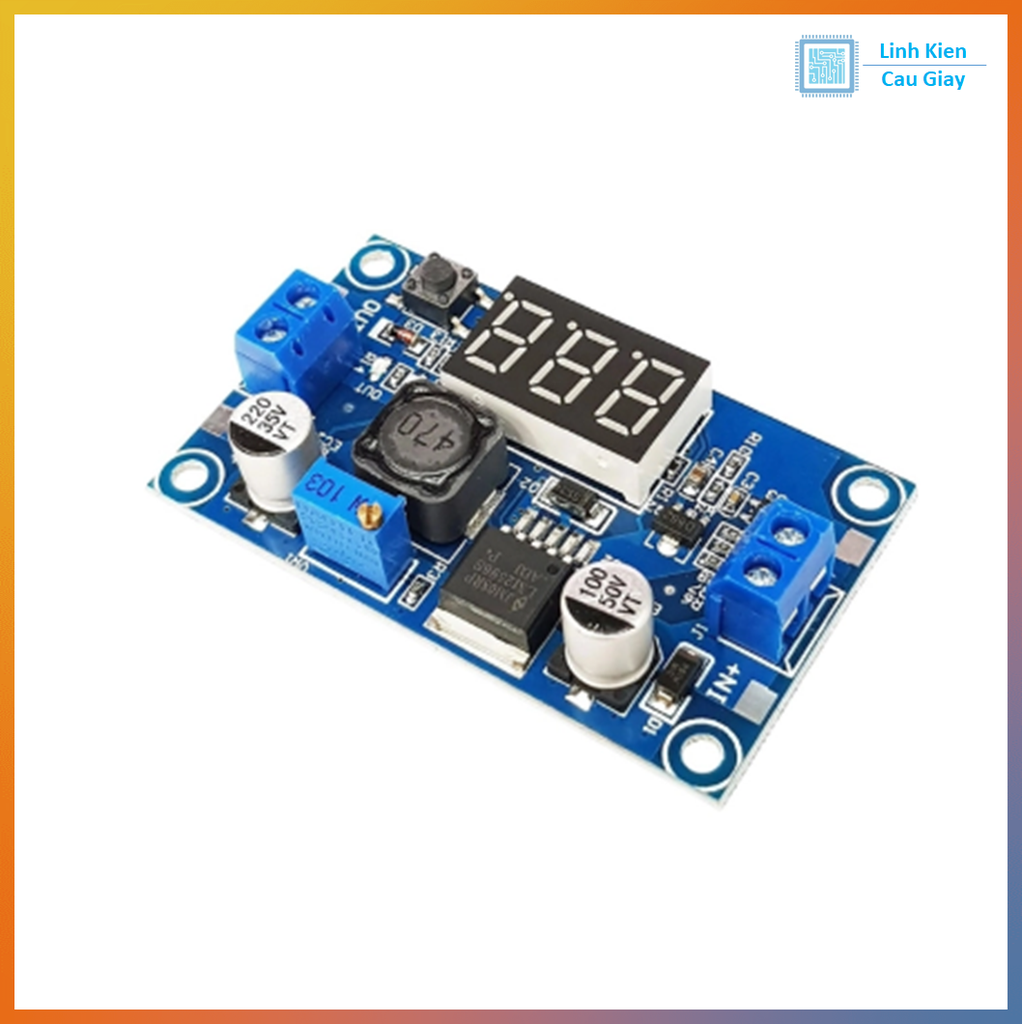

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
