Mạch hạ áp XL4015E có chỉnh dòng

(Mã SP:CG000201)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

47.000₫

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

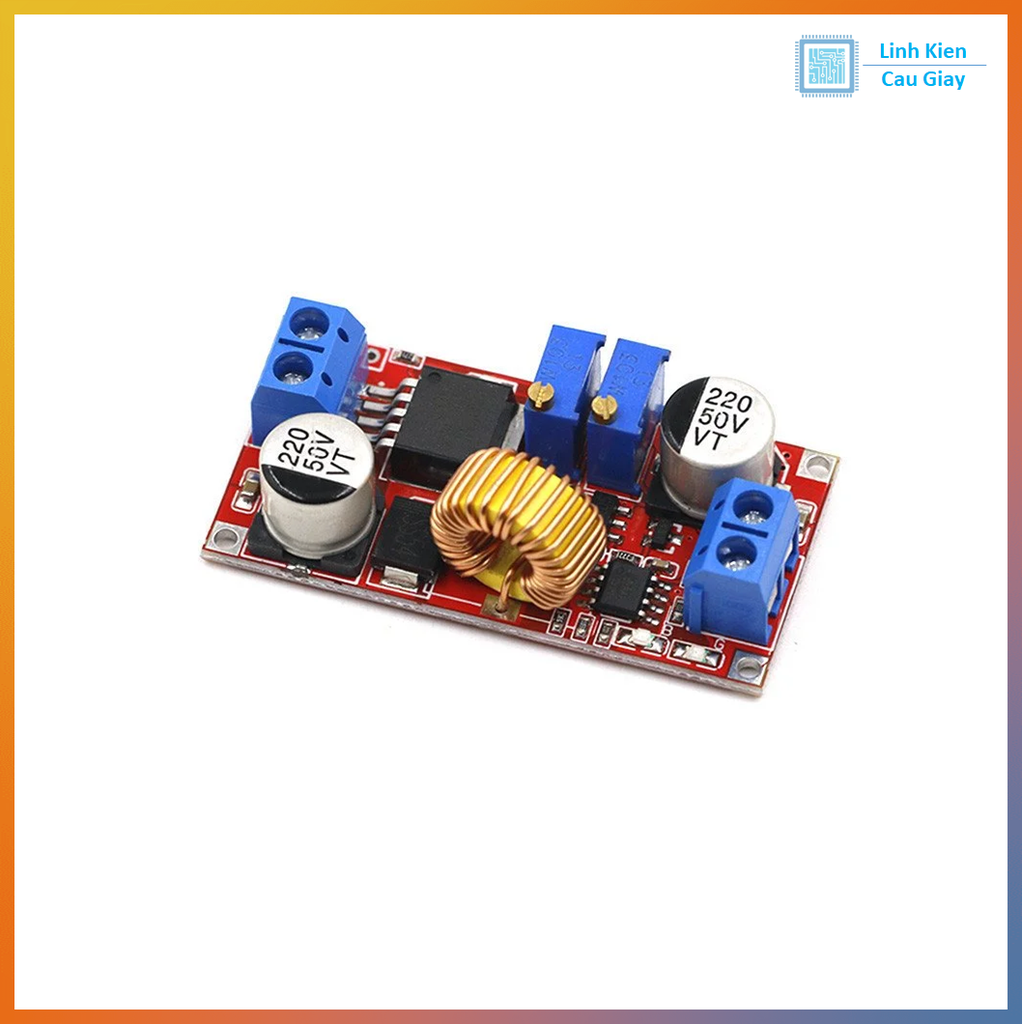

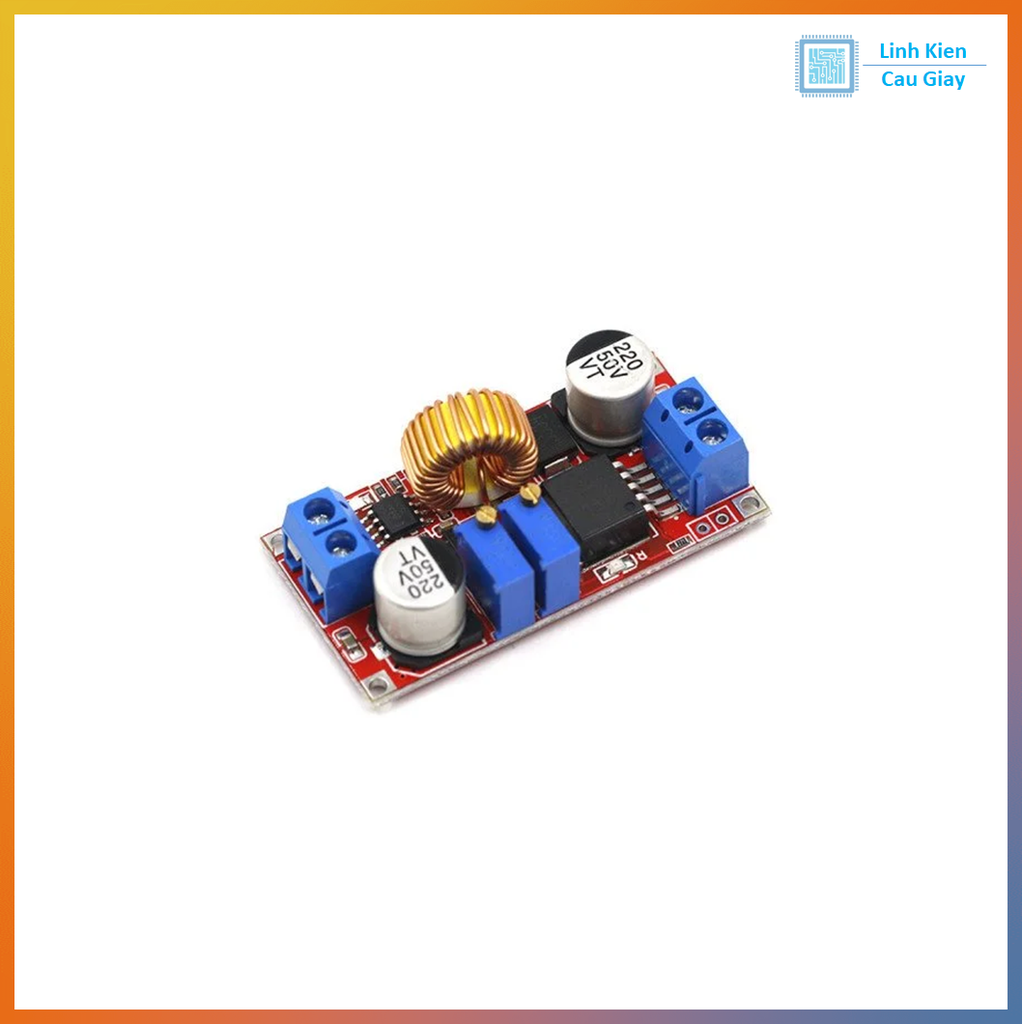

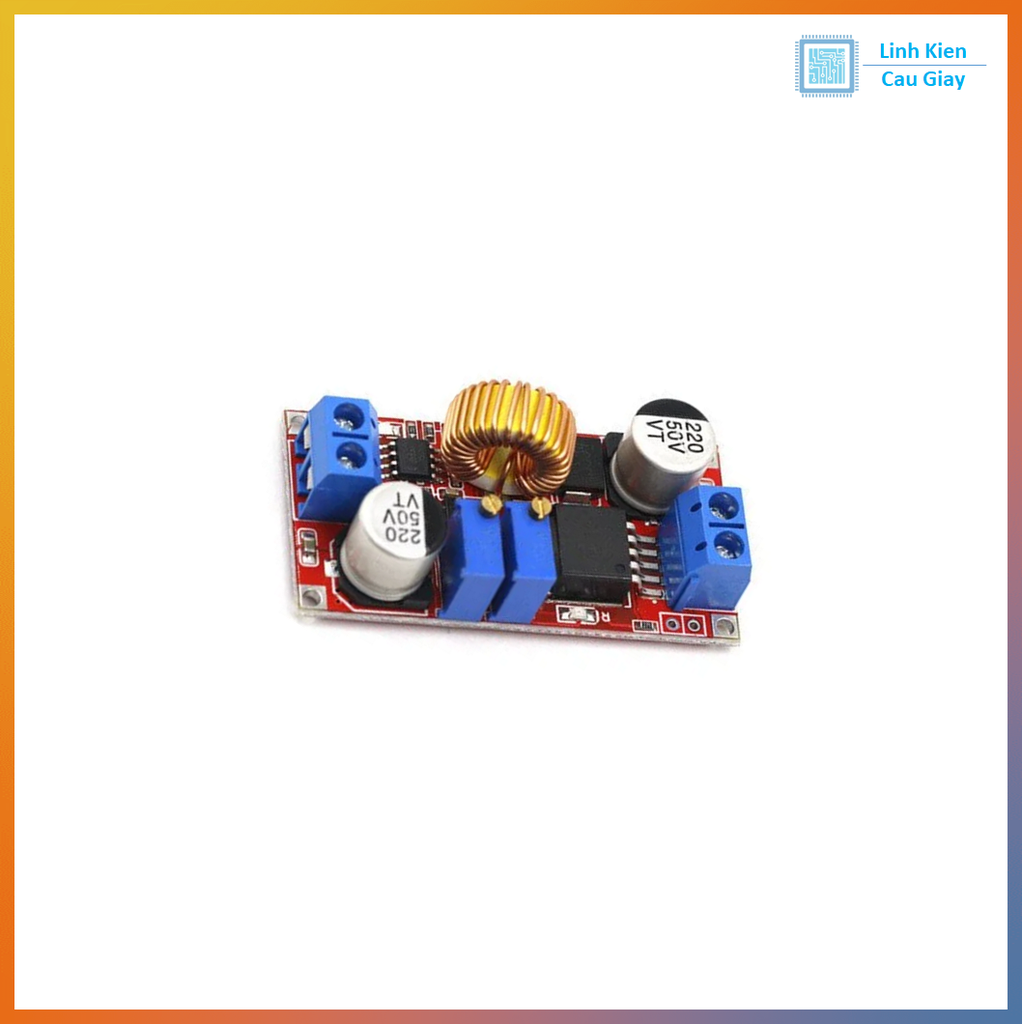

Module Hạ Áp XL4015E DC-DC 5A là giải pháp cung cấp nguồn điện ổn định, linh hoạt cho các dự án điện tử DIY. Sử dụng IC XL4015, module hỗ trợ điện áp đầu vào 4-38V, đầu ra 1.25-36V với dòng tối đa 5A, có thể điều chỉnh cả điện áp và dòng điện qua biến trở. Với hiệu suất cao (lên đến 96%), tích hợp bảo vệ quá dòng, quá nhiệt và ngắn mạch, module này lý tưởng cho sạc pin, cấp nguồn thiết bị, hoặc điều khiển LED. Thiết kế nhỏ gọn, tích hợp tản nhiệt, phù hợp cho Arduino, IoT và các ứng dụng công nghiệp.

Đặc điểm nổi bật:

Điều chỉnh điện áp (1.25-36V) và dòng (0-5A) linh hoạt qua biến trở.
Hiệu suất chuyển đổi cao, lên đến 96%.
Tích hợp bảo vệ quá dòng, quá nhiệt, ngắn mạch (giới hạn 8A).
Kích thước nhỏ gọn: 54 x 23 x 18mm.
Tích hợp tản nhiệt và đèn LED báo trạng thái.

Ứng dụng

Sạc pin: Sạc pin lithium-ion, LiPo, hoặc các loại pin khác với dòng và áp điều chỉnh.
Nguồn cấp điện: Cung cấp nguồn cho Arduino, Raspberry Pi, ESP32, cảm biến, hoặc thiết bị IoT.
Điều khiển LED: Cung cấp dòng điện ổn định cho LED công suất cao.
Dự án DIY: Sử dụng trong robot, loa Bluetooth, hoặc thiết bị điện tử tự chế.
Công nghiệp: Ứng dụng trong thiết bị đo lường, hệ thống điều khiển tự động.

Sơ đồ chân

Module Hạ Áp XL4015E có các chân kết nối chính:

IN+: Đầu vào dương (4-38V DC).
IN-: Đầu vào âm (đất).
OUT+: Đầu ra dương (1.25-36V, điều chỉnh).
OUT-: Đầu ra âm (đất).
Biến trở (CV): Điều chỉnh điện áp đầu ra.
Biến trở (CC): Điều chỉnh dòng điện đầu ra.

Lưu ý: Một số phiên bản có đèn LED báo trạng thái hoặc nhôm tản nhiệt tích hợp. Kiểm tra datasheet hoặc nhãn module trước khi kết nối để tránh đảo cực.

Thông số kĩ thuật

Module Hạ Áp XL4015E có các chân kết nối chính:

IN+: Đầu vào dương (4-38V DC).
IN-: Đầu vào âm (đất).
OUT+: Đầu ra dương (1.25-36V, điều chỉnh).
OUT-: Đầu ra âm (đất).
Biến trở (CV): Điều chỉnh điện áp đầu ra.
Biến trở (CC): Điều chỉnh dòng điện đầu ra.

5. Thông số kỹ thuật

IC chính: XL4015.
Điện áp đầu vào: 4-38V DC (khuyến nghị tối đa 30V để đảm bảo độ bền).
Điện áp đầu ra: 1.25-36V DC (điều chỉnh qua biến trở CV).
Dòng đầu ra: 0-5A (điều chỉnh qua biến trở CC, khuyến nghị <4.5A liên tục).
Công suất đầu ra: Tối đa 75W (khuyến nghị <50W nếu không có tản nhiệt bổ sung).
Hiệu suất: Lên đến 96%.
Tần số chuyển mạch: 180kHz.
Bảo vệ: Quá dòng (giới hạn 8A), quá nhiệt, ngắn mạch.
Kích thước: 54 x 23 x 18mm.
Trọng lượng: ~25g.
Nhiệt độ hoạt động: -40°C đến +85°C.

Hướng dẫn sử dụng

Chuẩn bị:
- Nguồn điện đầu vào 4-38V DC (khuyến nghị adapter 12V/24V hoặc pin lithium).
- Thiết bị tải (Arduino, LED, pin sạc, v.v.) phù hợp với điện áp/dòng đầu ra.
- Đồng hồ vạn năng để kiểm tra điện áp và dòng.
Kết nối:
- Kết nối IN+ và IN- vào nguồn điện đầu vào (chú ý không đảo cực).
- Kết nối OUT+ và OUT- vào thiết bị tải.
- Sử dụng tua-vít nhỏ để điều chỉnh:
  - Biến trở CV (Constant Voltage): Xoay để cài đặt điện áp đầu ra mong muốn (1.25-36V).
  - Biến trở CC (Constant Current): Xoay để cài đặt dòng điện đầu ra (0-5A).
Kiểm tra và sử dụng:
- Bật nguồn, đo điện áp đầu ra bằng đồng hồ vạn năng để xác nhận đúng mức.
- Để cài đặt dòng giới hạn, ngắn mạch đầu ra OUT+ và OUT-, sau đó xoay biến trở CC đến mức dòng mong muốn (kiểm tra bằng đồng hồ vạn năng ở thang 10A).
- Đảm bảo dòng tải không vượt quá 5A (khuyến nghị <4.5A liên tục).
- Đặt module ở nơi thoáng khí, thêm tản nhiệt bổ sung nếu hoạt động ở công suất cao (>50W).
