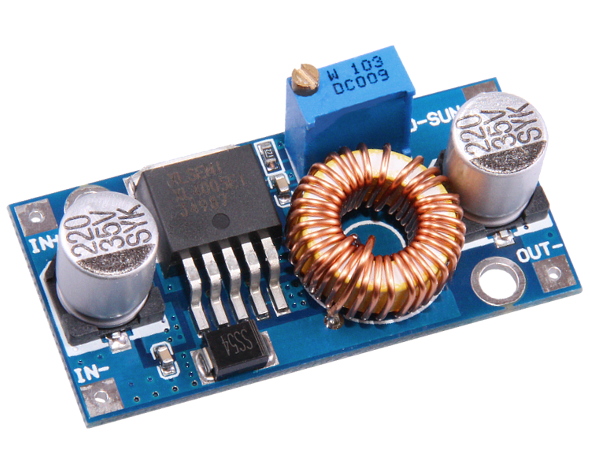

Module Hạ Áp DC-DC XL4005 5A (Hiệu suất 96%)

Module Hạ Áp DC-DC XL4005 5A (Hiệu suất 96%)

(Mã SP:CG000312)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

26.000₫

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

Module hạ áp XL4005 là bộ chuyển đổi nguồn DC-DC dạng Buck (Step-down), sử dụng chip XL4005 nổi bật với hiệu suất chuyển đổi lên tới 90–96%, giúp tiết kiệm năng lượng và giảm tỏa nhiệt. Mạch hỗ trợ điện áp đầu vào từ 5V đến 32V, cho đầu ra điều chỉnh linh hoạt từ 1.25V đến 30V, đáp ứng nhiều nhu cầu sử dụng khác nhau trong học tập, nghiên cứu và thực tế công nghiệp.

Với thiết kế nhỏ gọn, khả năng chịu dòng đỉnh lên tới 5A, dòng ổn định 3.5A, cùng tần số hoạt động 300KHz, mạch hạ áp XL4005 rất lý tưởng trong các ứng dụng yêu cầu nguồn DC ổn định, tiết kiệm không gian và tối ưu năng lượng.

Ứng dụng

Làm nguồn cấp cho mạch Arduino, ESP32, Raspberry Pi, camera...
Sạc pin Lithium, pin axit-chì với dòng ổn định
Làm bộ chuyển đổi nguồn từ adapter 24V, 19V, 12V xuống 5V, 9V, 3.3V…
Hạ áp cho hệ thống quạt, LED, relay, motor DC nhỏ
Dự án IoT, DIY, robot học sinh – sinh viên

Sơ đồ chân

Ký Hiệu	Mô Tả
IN+	Nguồn vào dương (DC 5V – 32V)
IN-	Nguồn vào âm (GND)
OUT+	Điện áp đầu ra dương (1.25V – 30V)
OUT-	Điện áp đầu ra âm (GND)

Thông số kĩ thuật

Thông số	Giá trị
IC chính	XL4005
Điện áp đầu vào	5V – 32V DC
Điện áp đầu ra	1.25V – 30V DC (chỉnh bằng chiết áp)
Dòng tối đa	5A (dòng liên tục khuyến nghị: ≤ 3.5A)
Hiệu suất chuyển đổi	90% – 96%
Độ gợn sóng (Ripple)	≈ 30mV
Tần số chuyển mạch	300KHz
Nhiệt độ hoạt động	-40°C đến +85°C

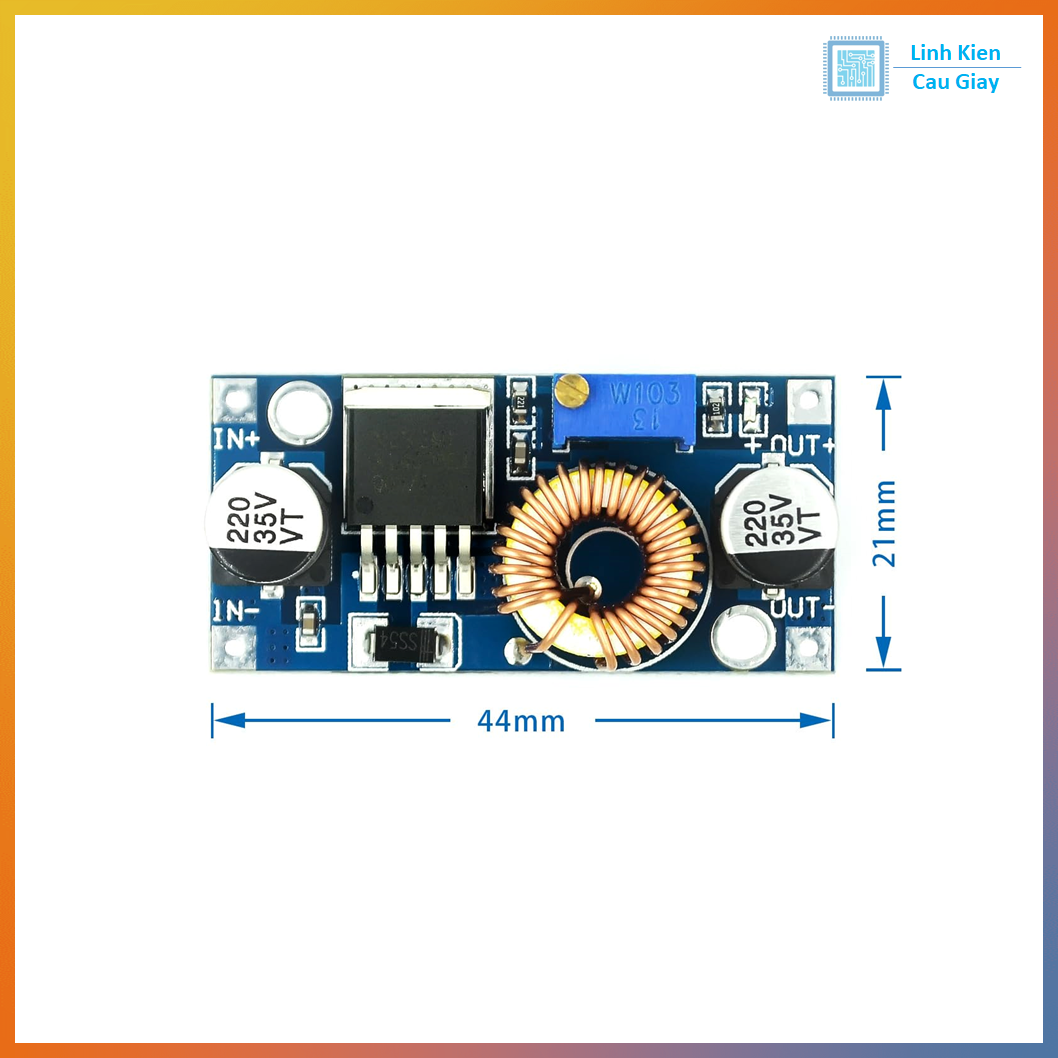

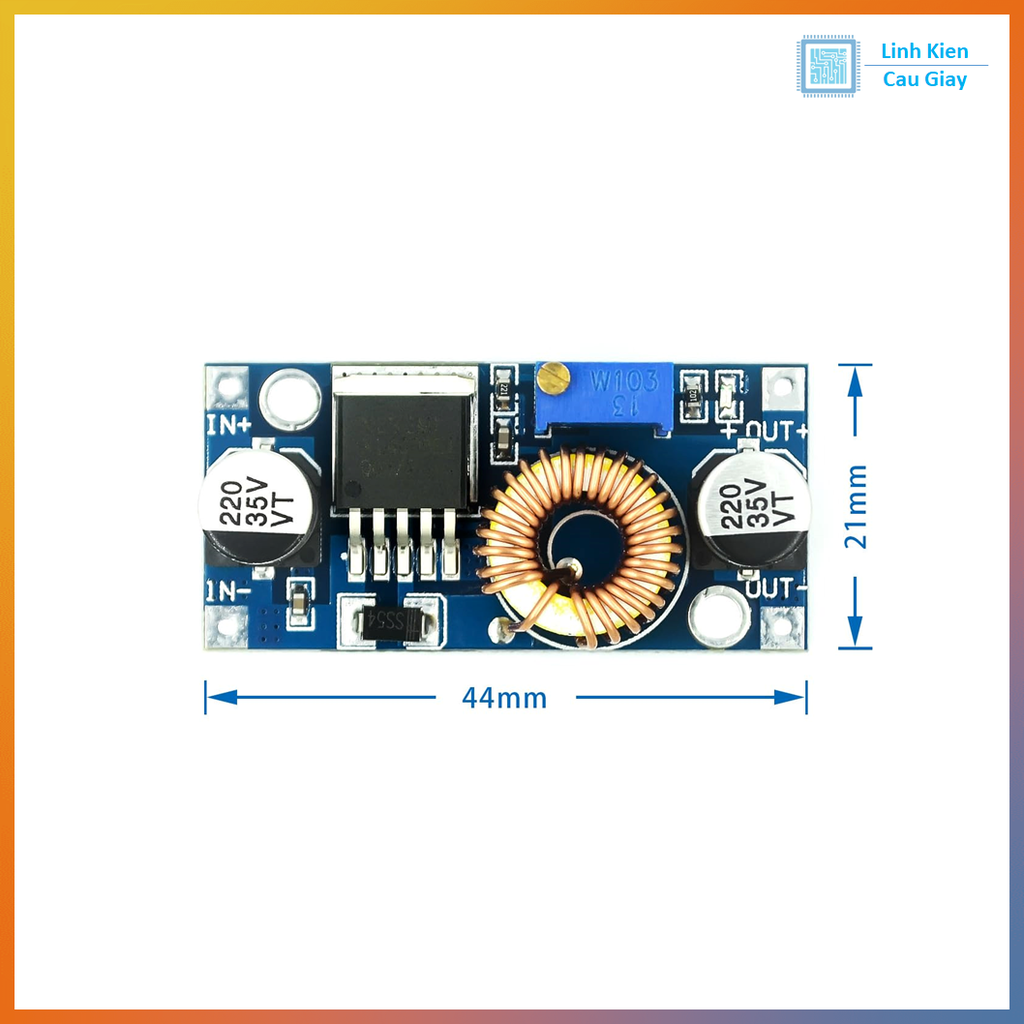

Kích thước	43mm x 21mm x 14mm
Trọng lượng	≈ 20g

Hướng dẫn sử dụng

Kết nối nguồn vào từ 5V đến 32V vào chân IN+ và IN-.
Kết nối tải cần cấp nguồn vào chân OUT+ và OUT-.
Xoay chiết áp để điều chỉnh điện áp đầu ra mong muốn (dùng đồng hồ số đo chính xác).
Không vượt quá dòng tối đa 5A, khuyến nghị thêm tản nhiệt nếu dùng dòng >3A.
Dùng quạt làm mát nếu sử dụng công suất cao trong thời gian dài.

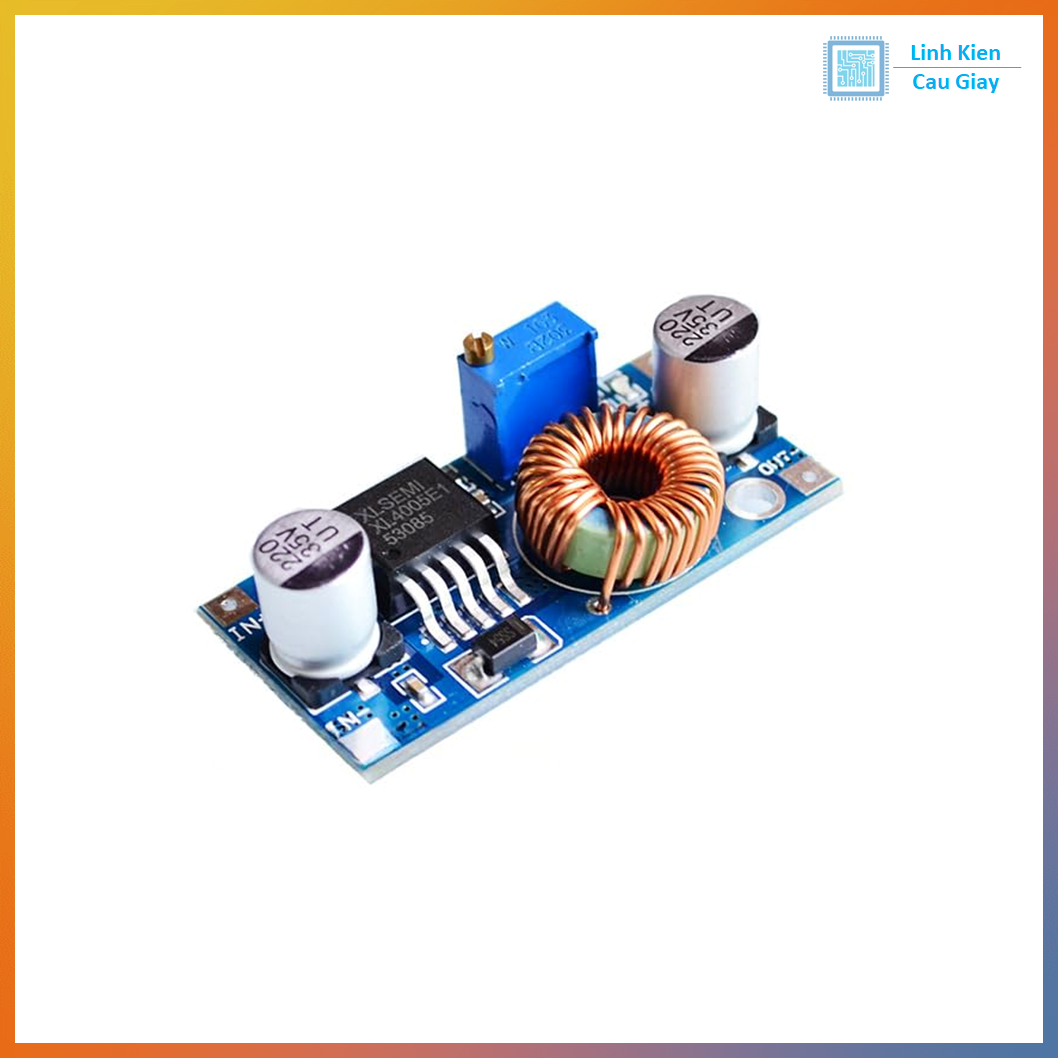

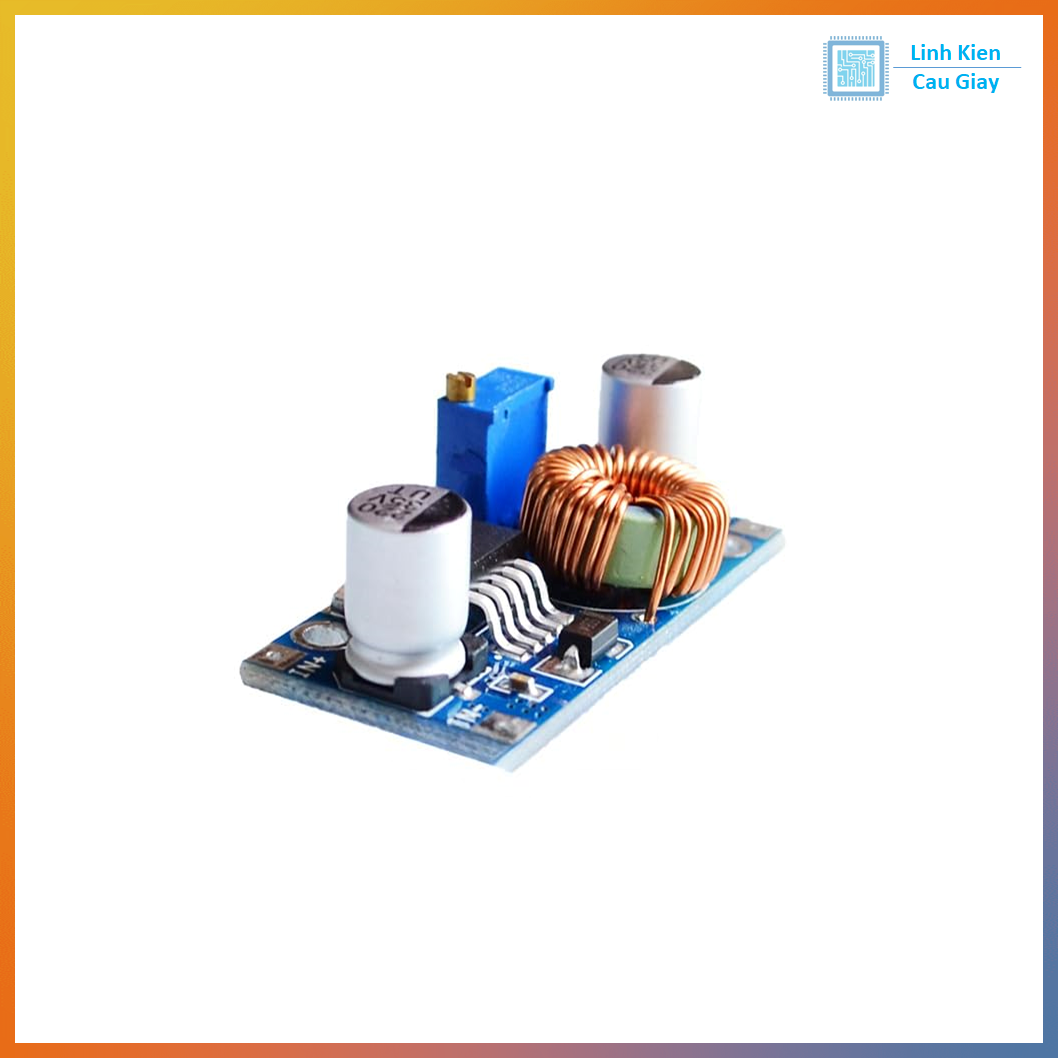

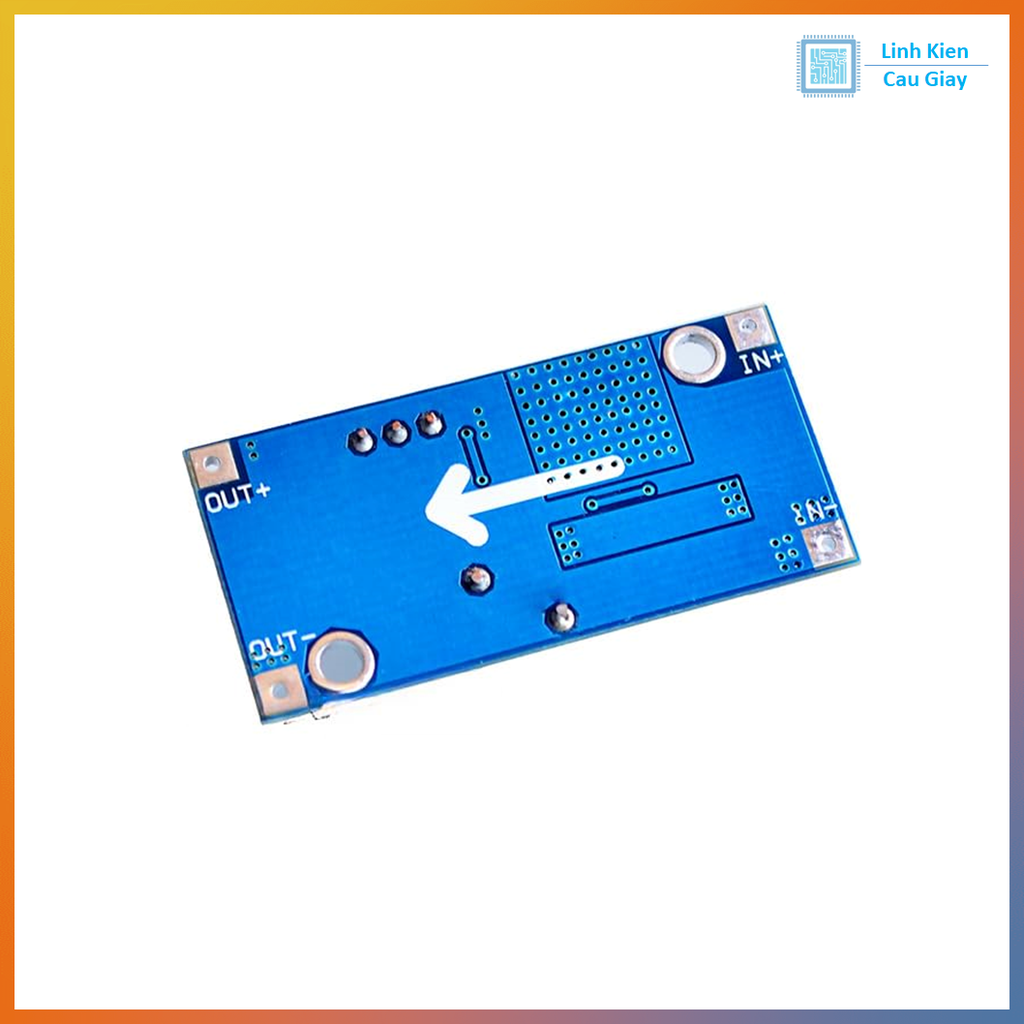

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
