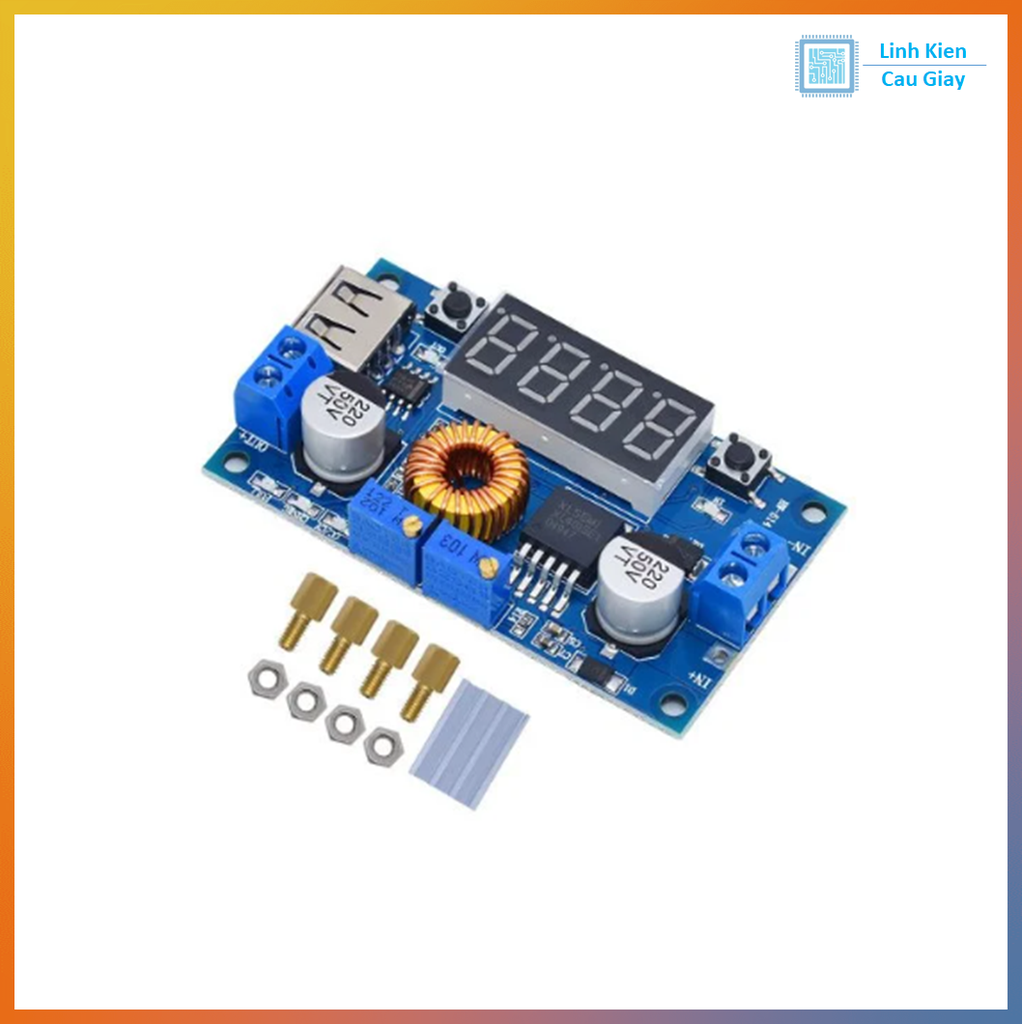

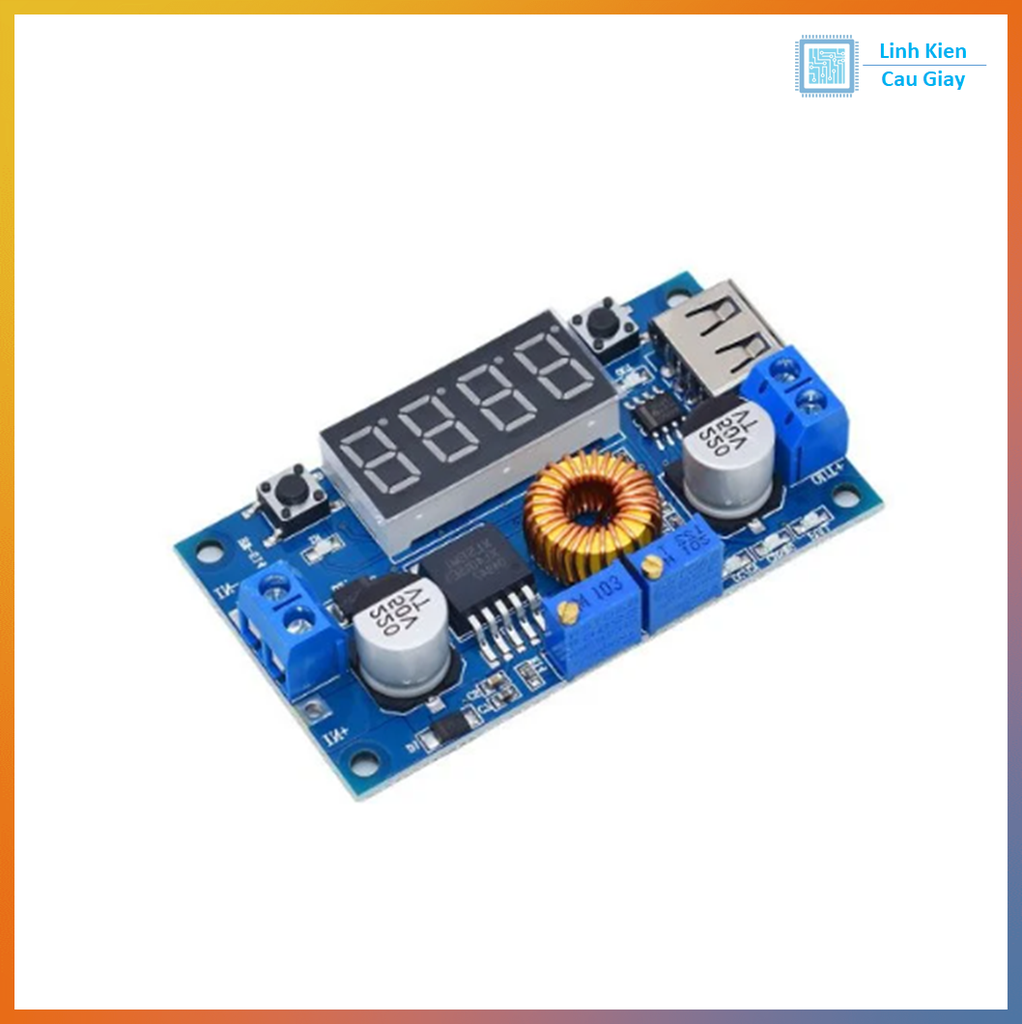

Mạch hạ áp XL4015 5A – Buck Converter DC-DC có hiển thị LED 7 đoạn và cổng USB

Mô tả sản phẩm

Module sử dụng IC XL4015 – bộ chuyển đổi DC-DC dạng Buck (hạ áp), cho phép giảm điện áp đầu vào xuống mức mong muốn với hiệu suất cao (>90%).
Có màn hình LED 7 đoạn hiển thị điện áp ra, dễ theo dõi.
Ngoài đầu ra qua cọc vít, module còn có cổng USB để sạc điện thoại, cấp nguồn cho thiết bị IoT hoặc mạch Arduino.

Ứng dụng

• Làm sạc pin lithium, pin 18650.

• Cấp nguồn cho Arduino, ESP32, ESP8266, Raspberry Pi.

• Ứng dụng trong năng lượng mặt trời, UPS, robot.

• Bộ nguồn điều chỉnh DC-DC trong DIY và thí nghiệm.

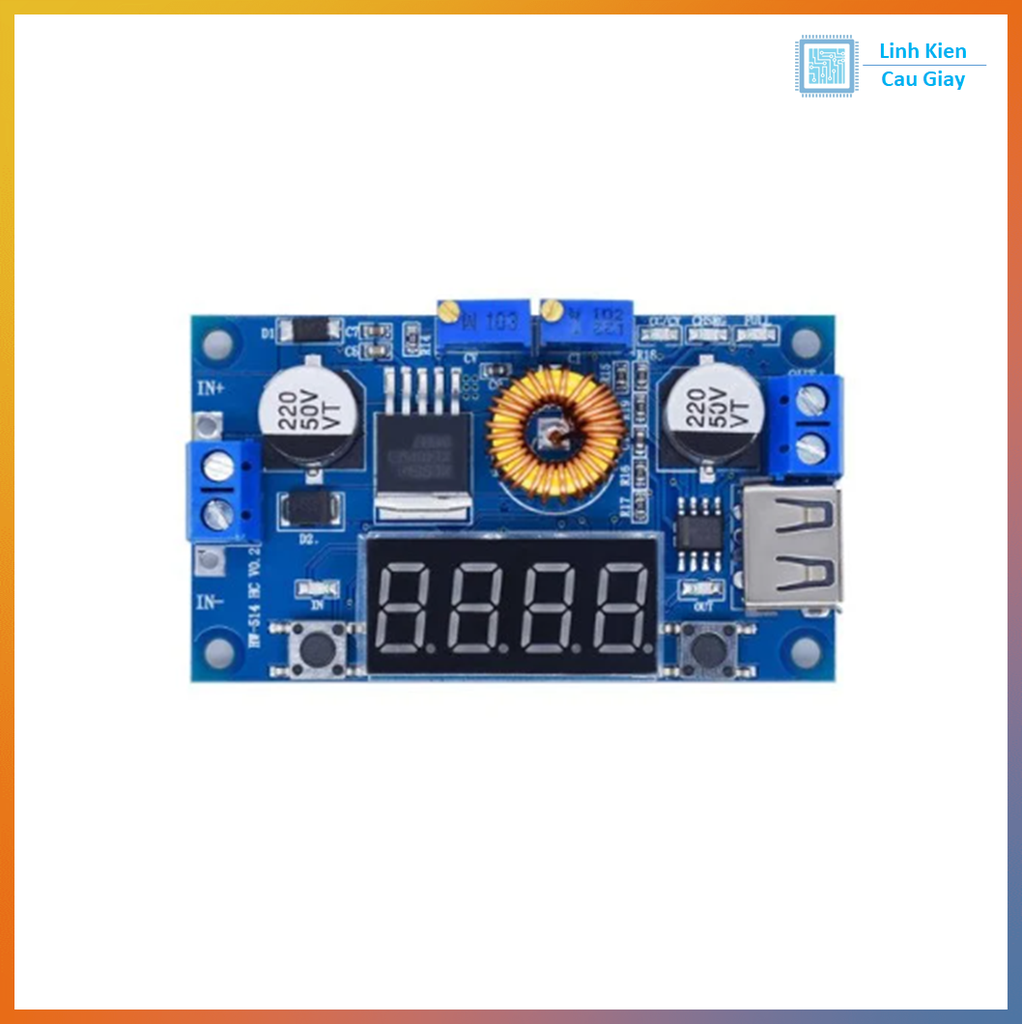

Sơ đồ chân

• IN+ / IN-: đầu vào điện áp DC (từ 6V – 36V).

• OUT+ / OUT-: đầu ra DC đã hạ áp.

• Đầu ra USB theo điện áp đầu ra haeder không phải 5V

Thông số kĩ thuật

• IC chính: XL4015 (DC-DC Buck Converter).

• Điện áp đầu vào: 6V – 36V DC.

• Điện áp đầu ra: 1.25V – 32V DC (có thể điều chỉnh).

• Dòng tải tối đa: 5A (ổn định ở 4A, có tản nhiệt).

• Công suất: tối đa ~75W.

• Hiệu suất: 90% (tùy tải và điện áp).

• Màn hình hiển thị: LED 7 đoạn

• Kích thước module: ~ 62mm x 38mm x 17mm.

Hướng dẫn sử dụng

• Kết nối nguồn DC vào IN+ / IN- (6–36V).

• Điều chỉnh biến trở để cài đặt điện áp mong muốn (quan sát trên LED).

• Lấy nguồn ra ở OUT+ / OUT- hoặc qua cổng USB .

• Khi dùng dòng tải >3A nên gắn thêm tản nhiệt cho IC.

• Không cấp quá điện áp ngõ vào tối đa để tránh hỏng mạch.

Nút bên phải để bật/tắt led 7 thanh

Nút bên trái qua các lần bấm

1.Hiển thị điện áp đầu vào ( U )

2.Hiển thị điện áp đầu ra ( U )

3.Hiển thị dòng điện đầu ra ( A)

4.Hiển thị công suất đầu ra ( P )

5.Tự động hiển thị : Hiển thị điện áp đầu vào, Hiển thị điện áp đầu ra, Hiển thị dòng điện đầu ra, Hiển thị công suất đầu ra

Biến trở 103 để điều chỉnh điện áp

Biến trở 102 để điều chỉnh dòng điện

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
