Module Hạ Áp AMS1117-3.3V Mini 800mA 4.5-12V DC

Module Hạ Áp AMS1117-3.3V Mini 800mA 4.5-12V DC

(Mã SP:CG000202)

Thương hiệu: Chưa cập nhật | 1117,

Đánh giá

Giá

10.500₫

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Module Hạ Áp AMS1117-3.3V Mini 800mA 4.5-12V DC

Mô tả sản phẩm

Module Hạ Áp AMS1117-3.3V Mini là giải pháp cung cấp nguồn điện ổn định 3.3V với dòng đầu ra tối đa 800mA, lý tưởng cho các dự án điện tử DIY. Sử dụng IC AMS1117-3.3 của Advanced Monolithic Systems, module chuyển đổi điện áp từ 4.5-12V DC xuống 3.3V với độ nhiễu thấp và hiệu suất ổn định. Thiết kế siêu nhỏ gọn, tích hợp lỗ cắm tương thích breadboard, module phù hợp cho Arduino, ESP8266, ESP32, cảm biến và các thiết bị IoT. Với giá thành hợp lý và dễ sử dụng, đây là lựa chọn tối ưu cho người mới và chuyên gia.

Đặc điểm nổi bật:

Đầu ra cố định 3.3V, dòng tối đa 800mA.
Thiết kế siêu nhỏ gọn, tương thích breadboard.
Tích hợp tụ lọc, giảm nhiễu điện áp đầu ra.
Bảo vệ quá nhiệt, ngắn mạch.
Hiệu suất ổn định, phù hợp cho các ứng dụng IoT.

Ứng dụng

Nguồn cấp điện: Cung cấp nguồn 3.3V cho Arduino, ESP8266, ESP32, Raspberry Pi Zero.
Dự án DIY: Sử dụng trong robot, loa Bluetooth, hoặc thiết bị điện tử tự chế.
Cảm biến và module: Cấp nguồn cho cảm biến GPS, NRF24L01, OLED, hoặc module IoT.
Học tập và thực hành: Dùng trong các bài học về mạch điện tử và vi điều khiển.
Sửa chữa điện tử: Thay thế nguồn cấp cho các thiết bị cần điện áp 3.3V.

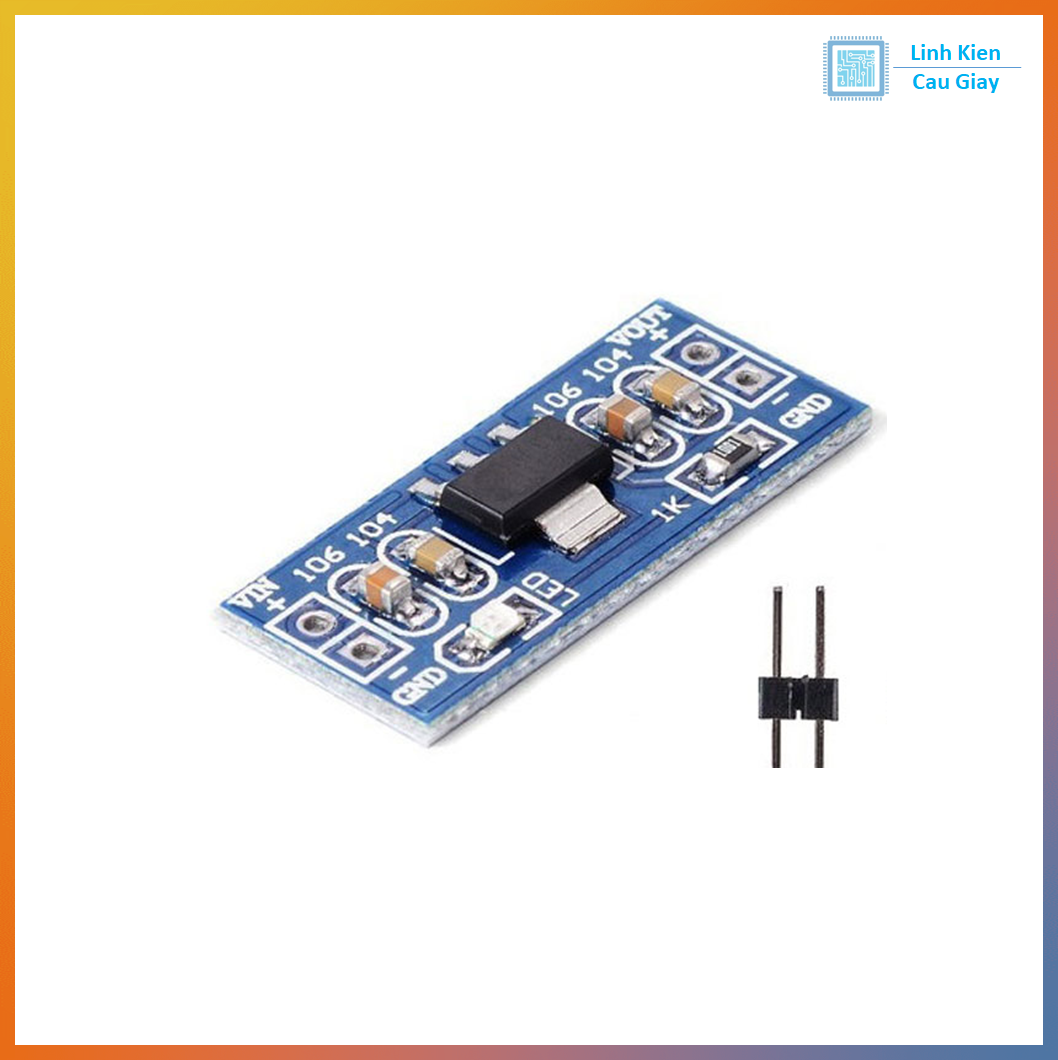

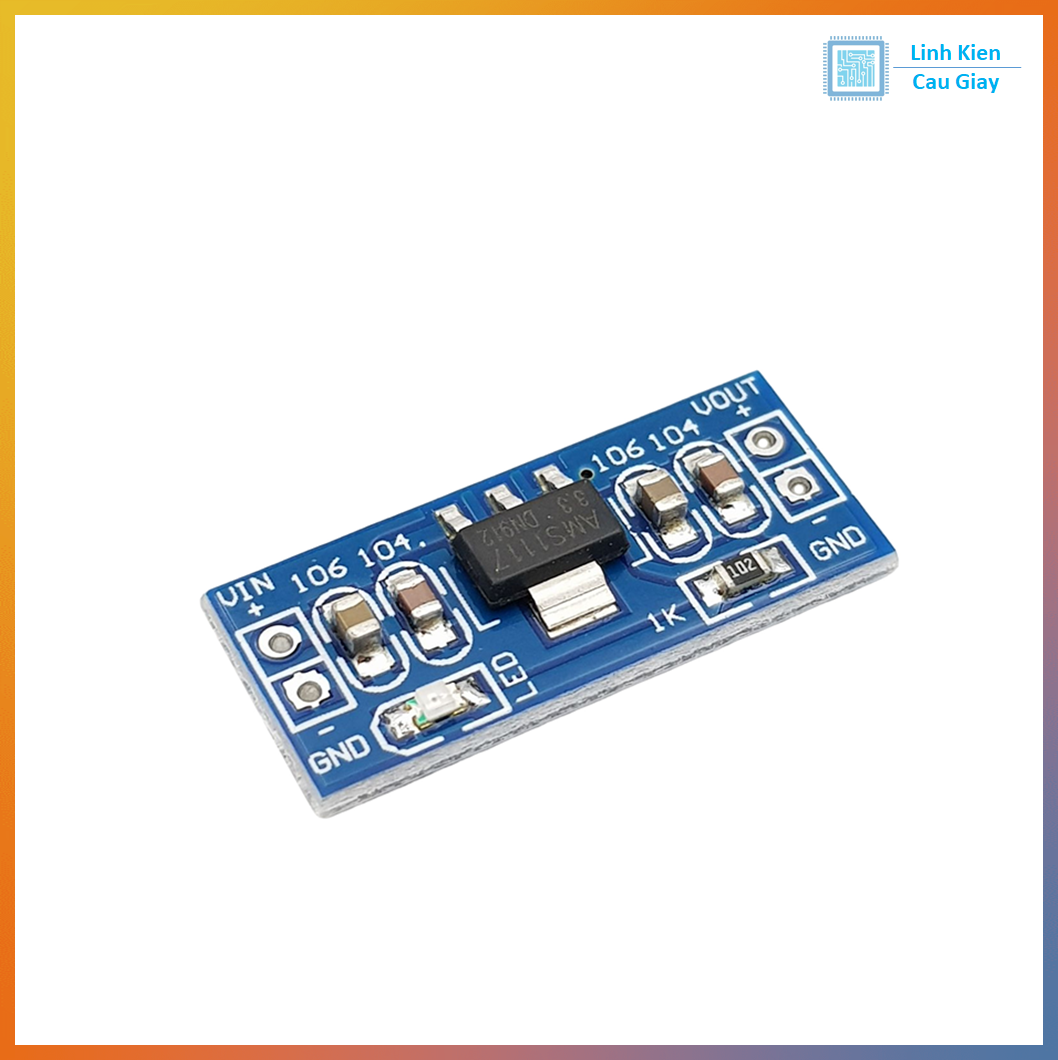

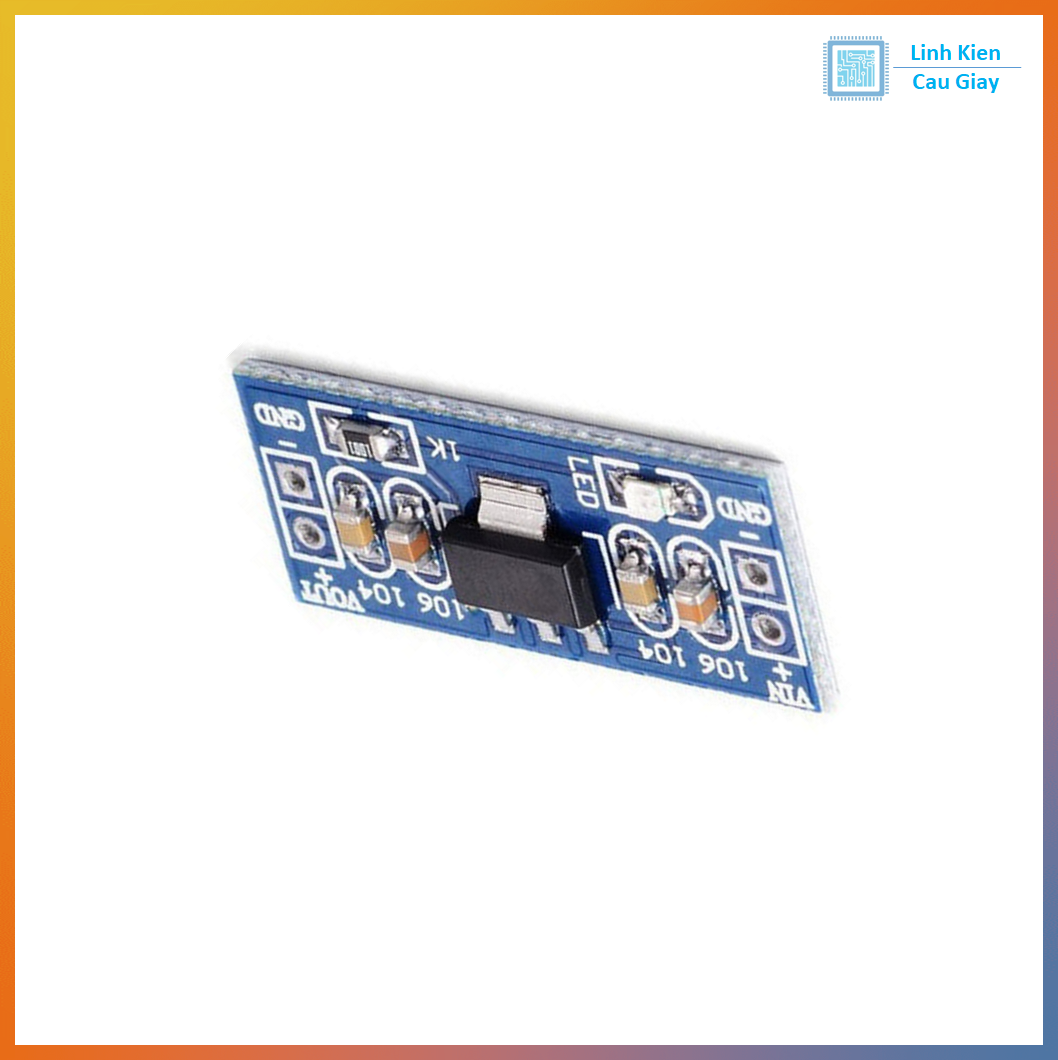

Sơ đồ chân

Module AMS1117-3.3V Mini có các chân kết nối chính:

VIN: Đầu vào dương (4.5-12V DC).
GND: Đầu vào và đầu ra âm (đất).
VOUT (3.3V): Đầu ra dương 3.3V.

Lưu ý: Một số phiên bản có thêm tụ lọc tích hợp hoặc lỗ cắm 2.54mm để gắn vào breadboard. Kiểm tra nhãn module hoặc datasheet trước khi kết nối để tránh đảo cực.

Thông số kĩ thuật

IC chính: AMS1117-3.3.
Điện áp đầu vào: 4.5-12V DC (khuyến nghị 6-9V để giảm nhiệt).
Điện áp đầu ra: 3.3V ±0.05V.
Dòng đầu ra: Tối đa 800mA (khuyến nghị <700mA để đảm bảo độ bền).
Hiệu suất: ~60-70% (tuyến tính, phụ thuộc vào chênh lệch điện áp).
Độ nhiễu (Ripple): <10mV (với tụ lọc).
Kích thước: ~11 x 10 x 5mm (tùy phiên bản).
Trọng lượng: ~2g.
Bảo vệ: Quá nhiệt, ngắn mạch.
Nhiệt độ hoạt động: -40°C đến +125°C.

Hướng dẫn sử dụng

Chuẩn bị:
- Nguồn điện 4.5-12V DC (khuyến nghị adapter 5V/9V hoặc pin lithium 3.7V).
- Thiết bị tải cần nguồn 3.3V (Arduino, ESP8266, cảm biến, v.v.).
- Đồng hồ vạn năng (để kiểm tra điện áp đầu ra).
Kết nối:
- Kết nối VIN và GND vào nguồn điện 4.5-12V (chú ý không đảo cực).
- Kết nối VOUT (3.3V) và GND vào thiết bị tải.
- Nếu module có lỗ cắm 2.54mm, cắm trực tiếp vào breadboard hoặc hàn dây.
Kiểm tra và sử dụng:
- Bật nguồn và đo điện áp đầu ra bằng đồng hồ vạn năng để xác nhận 3.3V ±0.05V.
- Đảm bảo dòng tải không vượt quá 800mA (khuyến nghị <700mA để tránh quá nhiệt).
- Đặt module ở nơi thoáng khí, thêm tản nhiệt nhỏ nếu hoạt động lâu ở dòng cao.

Ví dụ sử dụng với ESP8266:

Kết nối VOUT (3.3V) và GND của module vào chân 3V3 và GND của ESP8266.
Cấp nguồn 9V vào VIN và GND qua adapter hoặc pin.
Module sẽ cung cấp nguồn 3.3V ổn định cho ESP8266 và các cảm biến.

Lưu ý:

Không cấp nguồn vượt quá 12V hoặc đảo cực để tránh hỏng module.
Module tuyến tính sinh nhiệt khi chênh lệch điện áp lớn (VD: từ 12V xuống 3.3V), cần đảm bảo tản nhiệt tốt.
Để tối ưu hiệu suất, sử dụng nguồn đầu vào gần với điện áp tối thiểu (4.5-6V).
