Module hạ áp LM2596S – DC-DC Buck Converter 3A

Mô tả sản phẩm

Module LM2596S là bộ DC-DC Buck Converter (hạ áp) ổn định, giá rẻ, được sử dụng phổ biến trong các dự án điện tử.
Điện áp đầu ra có thể điều chỉnh liên tục bằng biến trở tinh chỉnh, phù hợp cho nhiều ứng dụng từ sạc pin đến cấp nguồn cho vi điều khiển.

Ứng dụng

• Hạ áp pin/ắc quy 12V, 24V xuống 5V, 9V, 12V.

• Cấp nguồn cho Arduino, ESP32, STM32, Raspberry Pi.

• Dùng trong robot, IoT, thiết bị nhúng.

• Sạc pin lithium, pin 18650, ắc quy nhỏ.

• Bộ nguồn DIY, thí nghiệm điện tử.

Sơ đồ chân

• IN+ / IN-: đầu vào DC (4.5V – 40V).

• OUT+ / OUT-: đầu ra DC (1.25V – 37V, điều chỉnh được).

Thông số kĩ thuật

• IC chính: LM2596S (Buck Converter).

• Điện áp đầu vào: 4.5V – 40V DC.

• Điện áp đầu ra: 1.25V – 37V DC.

• Dòng tải tối đa: 3A (ổn định 2A, cần tản nhiệt khi >2A).

• Hiệu suất: 80% – 90%.

• Tần số chuyển mạch: 150 kHz.

• Kích thước module: ~ 43mm x 21mm x 14mm.

Hướng dẫn sử dụng

• Cấp nguồn DC vào IN+ / IN-.

• Vặn biến trở để điều chỉnh điện áp đầu ra.

• Lấy điện áp tại OUT+ / OUT-.

• Khi dùng tải >2A, nên gắn thêm tản nhiệt cho IC.

• Không sử dụng vượt quá dải điện áp hoặc dòng tải cho phép.

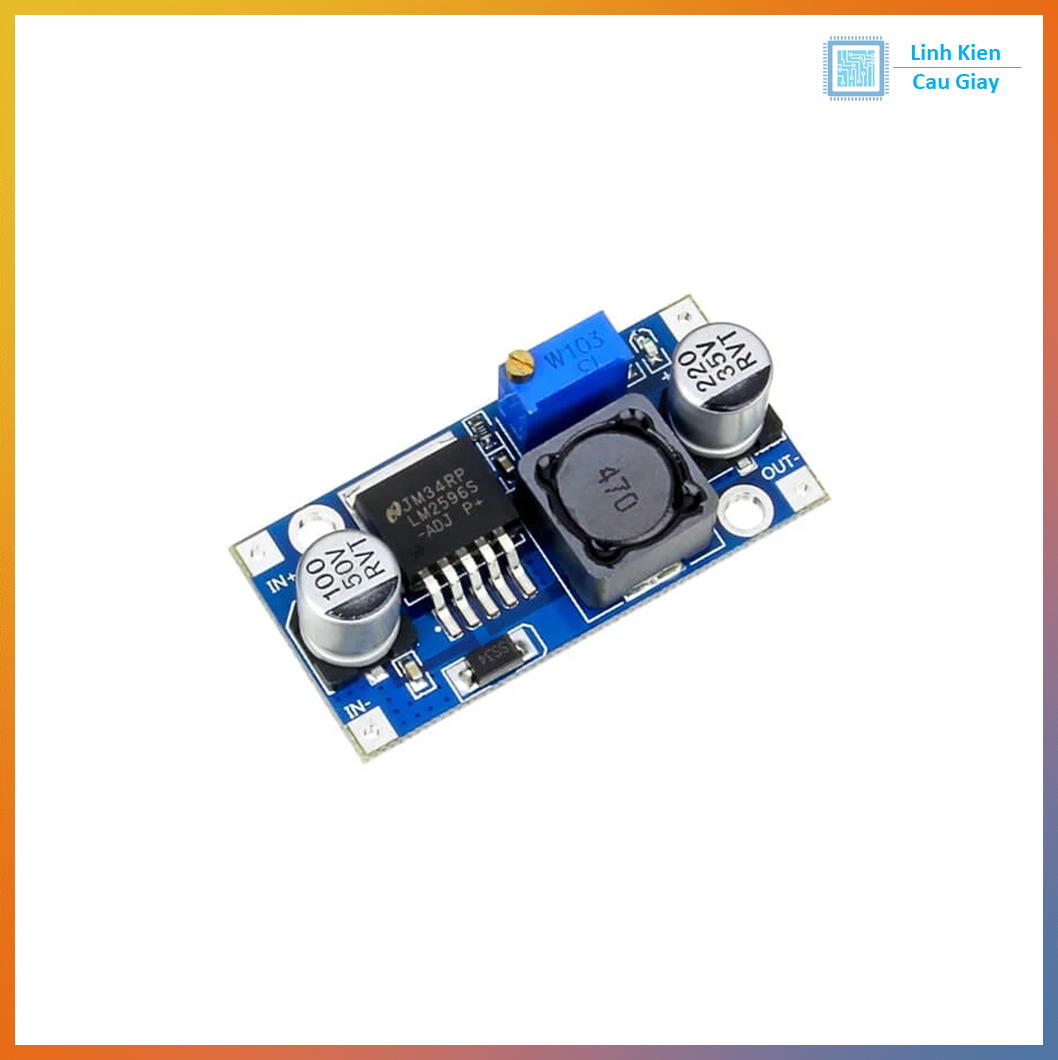

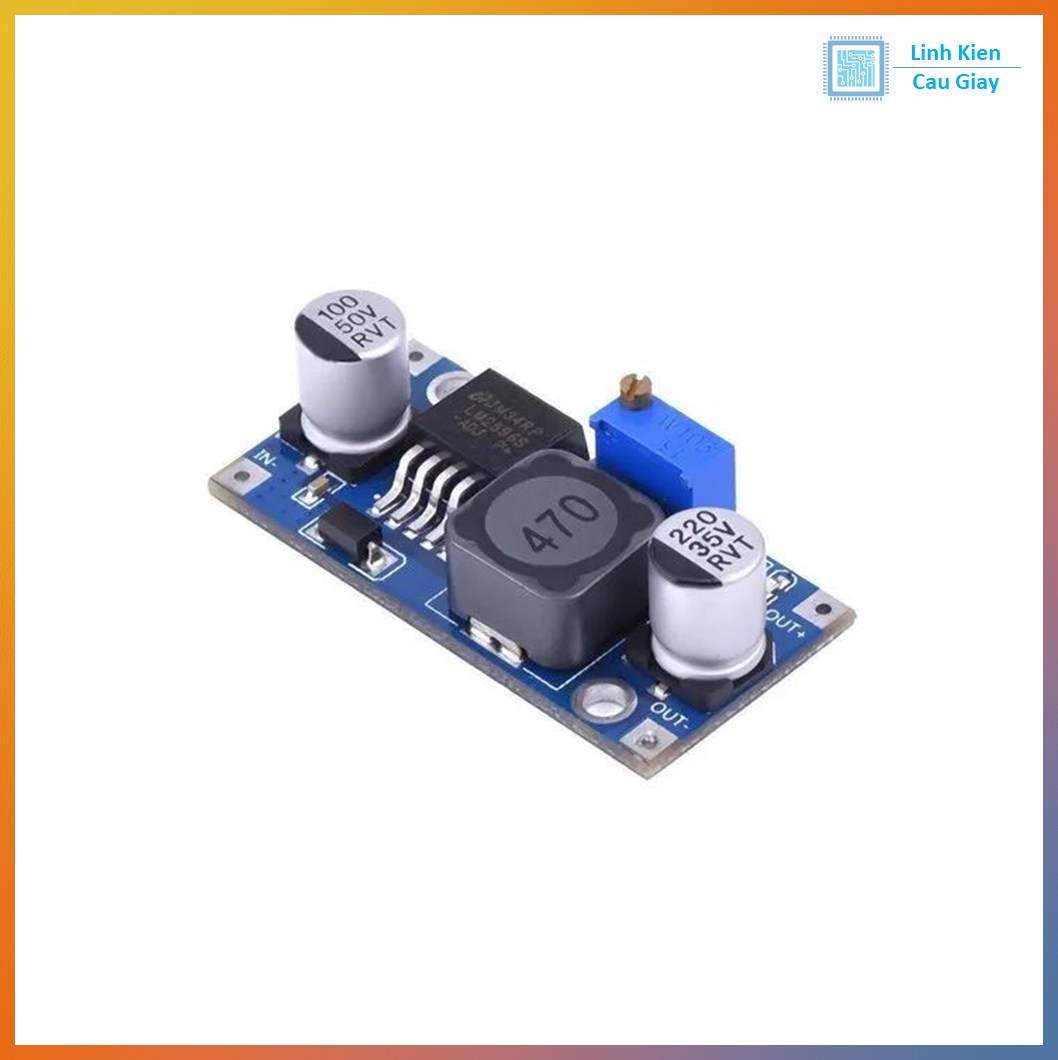

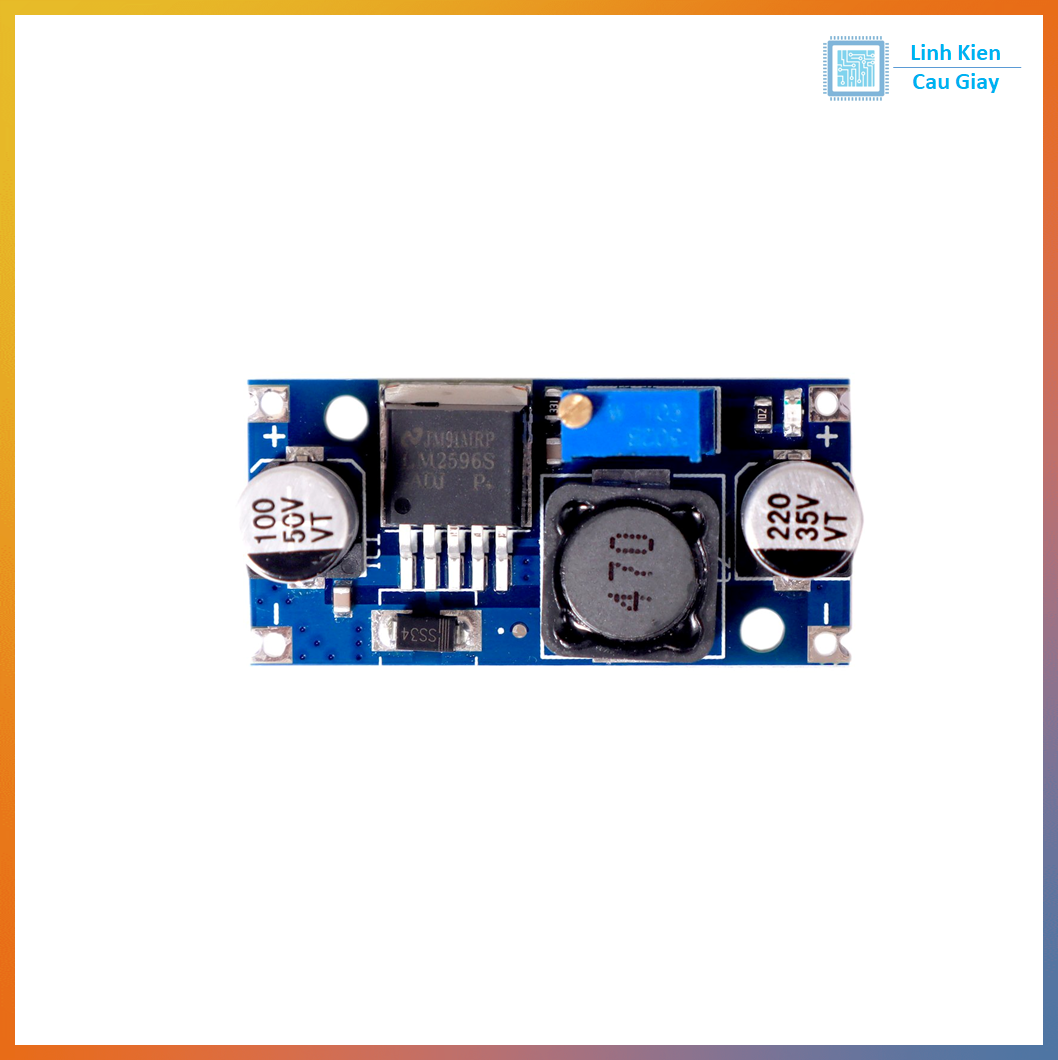

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
