Module Hạ Áp 12V DC Xuống 3.3V 5V Tuyến Tính AMS1117

Mô tả sản phẩm

Module Hạ Áp 12V DC Xuống 3.3V 5V Tuyến Tính AMS1117 là giải pháp cung cấp nguồn điện ổn định cho các dự án điện tử DIY. Sử dụng IC AMS1117, module chuyển đổi điện áp từ 12V xuống 3.3V và 5V với dòng đầu ra tối đa 800mA, phù hợp cho các vi điều khiển như Arduino, ESP8266, ESP32. Thiết kế nhỏ gọn, tích hợp đèn báo nguồn và công tắc ON/OFF, module đảm bảo an toàn và dễ sử dụng. Với hiệu suất ổn định và độ bền cao, đây là lựa chọn lý tưởng cho người mới và chuyên gia.

Đặc điểm nổi bật:

• Đầu ra kép: 3.3V và 5V từ nguồn 12V DC.

• Tích hợp IC AMS1117, ổn áp tuyến tính, ít nhiễu.

• Có đèn báo nguồn và công tắc ON/OFF tiện lợi.

• Kích thước nhỏ gọn, phù hợp cho các dự án hạn chế không gian.

• Giá thành hợp lý, dễ tích hợp với breadboard và vi điều khiển.

Ứng dụng

• Nguồn cấp điện: Cung cấp nguồn 3.3V hoặc 5V cho Arduino, ESP8266, ESP32, Raspberry Pi.

• Dự án DIY: Sử dụng trong robot, loa Bluetooth, hoặc thiết bị điện tử tự chế.

• Cảm biến và module: Cấp nguồn cho cảm biến GPS, NRF24L01, LCD, hoặc module IoT.

• Học tập và thực hành: Dùng trong các bài học về mạch điện tử và vi điều khiển.

• Sửa chữa điện tử: Thay thế nguồn cấp cho các thiết bị cần điện áp 3.3V/5V.

Sơ đồ chân

Module Hạ Áp AMS1117 có các chân kết nối chính:

• VIN: Đầu vào dương (6-12V DC).

• GND: Đầu vào và đầu ra âm (đất).

• 3.3V OUT: Đầu ra điện áp 3.3V.

• 5V OUT: Đầu ra điện áp 5V.

• 12V OUT (op-tional): Đầu ra 12V (trực tiếp từ nguồn vào).

• ON/OFF Switch: Công tắc bật/tắt nguồn (tùy phiên bản).

Lưu ý: Một số module có jack DC 5.5/2.1mm hoặc đầu cắm USB cho nguồn vào. Kiểm tra datasheet hoặc nhãn module trước khi kết nối để tránh đảo cực.

Thông số kĩ thuật

• IC chính: AMS1117-3.3 và AMS1117-5.0.

• Điện áp đầu vào: 6-12V DC (khuyến nghị 12V).

• Điện áp đầu ra: 3.3V, 5V, 12V (12V trực tiếp từ nguồn vào).

• Dòng đầu ra: Tối đa 800mA (khuyến nghị <700mA để đảm bảo độ bền).

• Hiệu suất: ~60-70% (tuyến tính, phụ thuộc vào chênh lệch điện áp).

• Tần số nhiễu (Ripple): <50mV.

• Kích thước: ~53 x 35mm (tùy phiên bản).

• Trọng lượng: ~15g.

• Tính năng bổ sung: Đèn báo nguồn, công tắc ON/OFF (tùy phiên bản).

• Nhiệt độ hoạt động: -40°C đến +85°C.

Hướng dẫn sử dụng

• IC chính: AMS1117-3.3 và AMS1117-5.0.

• Điện áp đầu vào: 6-12V DC (khuyến nghị 12V).

• Điện áp đầu ra: 3.3V, 5V, 12V (12V trực tiếp từ nguồn vào).

• Dòng đầu ra: Tối đa 800mA (khuyến nghị <700mA để đảm bảo độ bền).

• Hiệu suất: ~60-70% (tuyến tính, phụ thuộc vào chênh lệch điện áp).

• Tần số nhiễu (Ripple): <50mV.

• Kích thước: ~53 x 35mm (tùy phiên bản).

• Trọng lượng: ~15g.

• Tính năng bổ sung: Đèn báo nguồn, công tắc ON/OFF (tùy phiên bản).

• Nhiệt độ hoạt động: -40°C đến +85°C.

Nguồn: Thông số tham khảo từ lkcg.vn, robocon.vn, dientuachau.com, linhkien024.vn.

6. Hướng dẫn sử dụng

1. Chuẩn bị:

   • Nguồn điện 6-12V DC (khuyến nghị adapter 12V/1A hoặc pin lithium).

   • Thiết bị tải cần nguồn 3.3V hoặc 5V (Arduino, cảm biến, module IoT, v.v.).

   • Đồng hồ vạn năng (để kiểm tra điện áp đầu ra).

2. Kết nối:

   • Kết nối VIN và GND vào nguồn điện 6-12V (chú ý không đảo cực).

   • Kết nối OUT 3.3V hoặc OUT 5V và GND vào thiết bị tải.

   • Nếu module có công tắc ON/OFF, bật công tắc để kích hoạt nguồn.

3. Kiểm tra và sử dụng:

   • Bật nguồn và đo điện áp đầu ra bằng đồng hồ vạn năng để xác nhận 3.3V hoặc 5V.

   • Đảm bảo dòng tải không vượt quá 800mA (khuyến nghị <700mA để tránh quá nhiệt).

   • Đặt module ở nơi thoáng khí, thêm tản nhiệt nhỏ nếu hoạt động lâu ở dòng cao.

Lưu ý:

• Không cấp nguồn vượt quá 12V hoặc đảo cực để tránh hỏng module.

• Module tuyến tính sinh nhiệt khi chênh lệch điện áp lớn, cần đảm bảo tản nhiệt tốt.

• Kiểm tra kết nối chắc chắn để tránh nhiễu hoặc mất nguồn.

Ví dụ sử dụng với Arduino:

• Kết nối OUT 5V và GND của module vào chân 5V và GND của Arduino.

• Cấp nguồn 12V vào VIN và GND qua jack DC hoặc chân cắm.

• Module sẽ cung cấp nguồn 5V ổn định cho Arduino và các cảm biến.

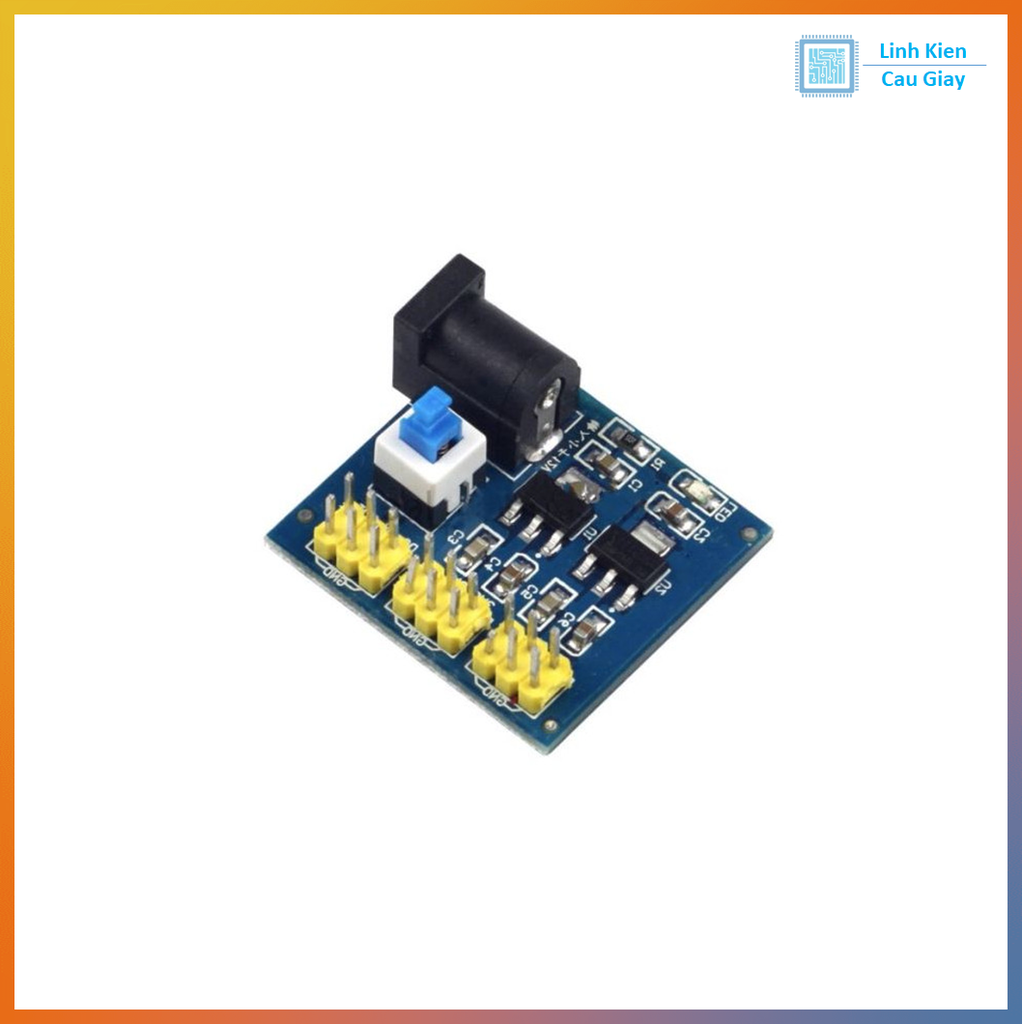

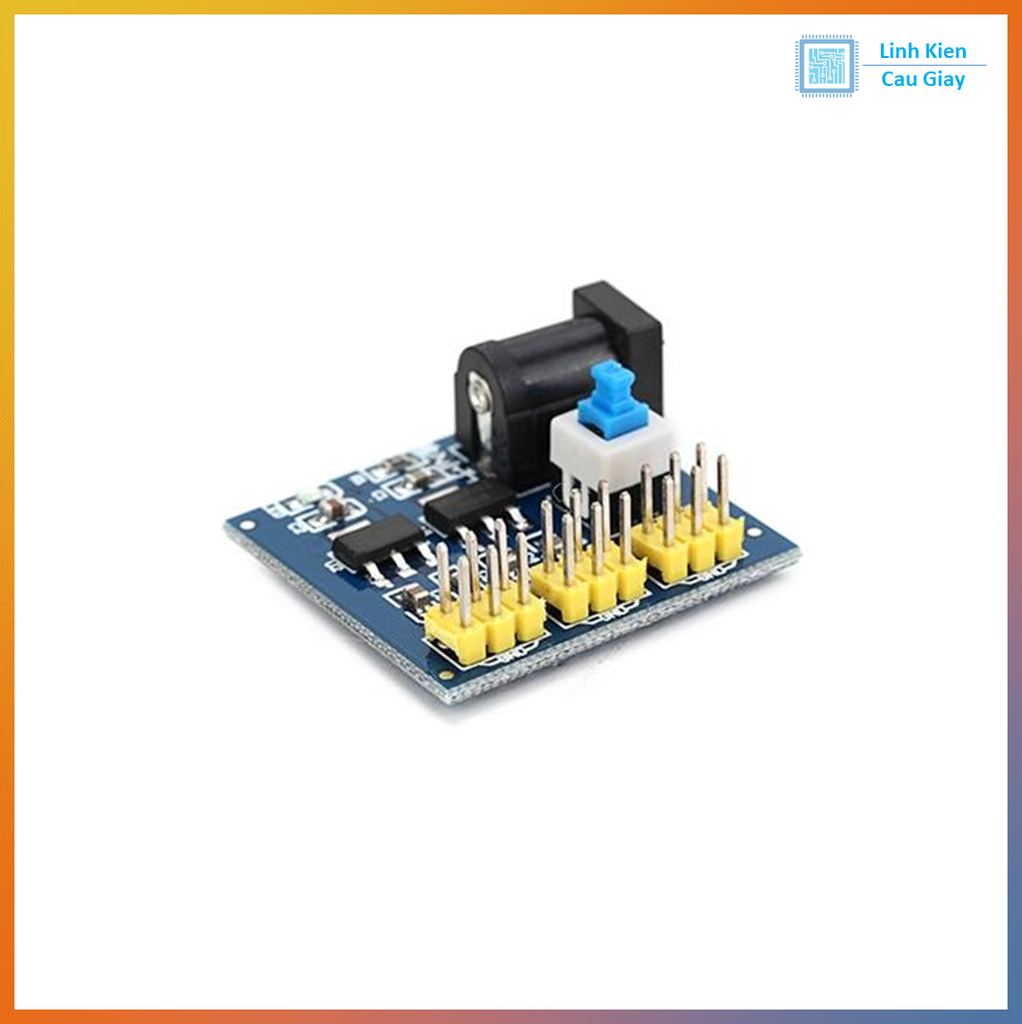

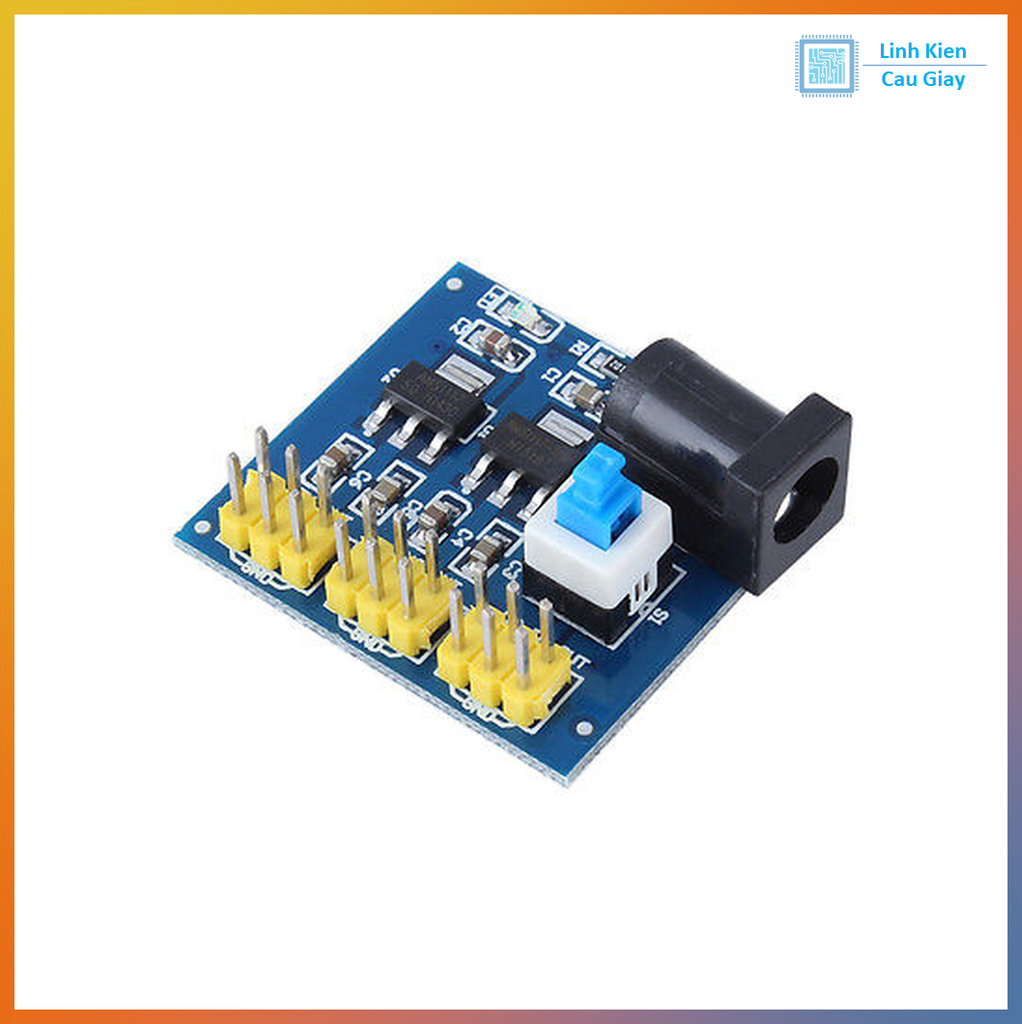

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
