Module hạ áp XL4015 75W 5A – DC-DC Buck Converter có hiển thị LED

Mô tả sản phẩm

Mạch giảm áp DC-DC sử dụng IC XL4015, công suất tối đa 75W, dòng tải lên tới 5A, hiệu suất cao >90%. Tích hợp màn hình LED 7 đoạn hiển thị điện áp đầu ra, giúp dễ dàng cài đặt và giám sát. Ứng dụng trong sạc pin, nguồn tổ ong, robot, xe điện, năng lượng mặt trời, DIY Arduino và IoT.

Module XL4015 là bộ chuyển đổi DC-DC Buck Converter (hạ áp) thế hệ mới, cải tiến so với LM2596 với khả năng chịu tải lớn hơn, hiệu suất cao hơn.
Có thể điều chỉnh điện áp đầu ra từ 1.25V – 36V DC, dòng tối đa 5A, thích hợp cho nhiều ứng dụng cần công suất trung bình–cao.
Đặc biệt, LED 7 đoạn hiển thị điện áp giúp theo dõi trực quan và chính xác.

Ứng dụng

• Sạc pin lithium, pin 18650, pin ắc quy.

• Hạ áp nguồn 24V/36V xuống 5V/12V/19V.

• Cấp nguồn cho Arduino, ESP32, STM32, Raspberry Pi.

• Ứng dụng trong robot, xe điện mini, hệ thống IoT.

• Hệ thống năng lượng mặt trời, UPS, inverter.

Sơ đồ chân

• IN+ / IN-: đầu vào DC (8V – 36V).

• OUT+ / OUT-: đầu ra DC đã hạ áp (1.25V – 36V, điều chỉnh bằng biến trở).

Thông số kĩ thuật

• IC chính: XL4015 (Buck Converter).

• Điện áp đầu vào: 8V – 36V DC.

• Điện áp đầu ra: 1.25V – 36V DC.

• Dòng tải tối đa: 5A (ổn định 4A, cần tản nhiệt khi tải cao).

• Công suất tối đa: 75W.

• Hiệu suất: >90% (tùy tải và điện áp).

• Màn hình: LED 7 đoạn hiển thị điện áp.

• Kích thước module: ~ 54mm x 24mm x 16mm

Hướng dẫn sử dụng

• Cấp nguồn DC vào IN+ / IN- (8–36V).

• Điều chỉnh biến trở để cài đặt điện áp mong muốn (quan sát trên LED).

• Lấy điện áp đầu ra tại OUT+ / OUT-.

• Khi dòng tải >3A, nên gắn thêm tản nhiệt để đảm bảo ổn định.

• Không cấp vượt dải điện áp tối đa để tránh hỏng IC.

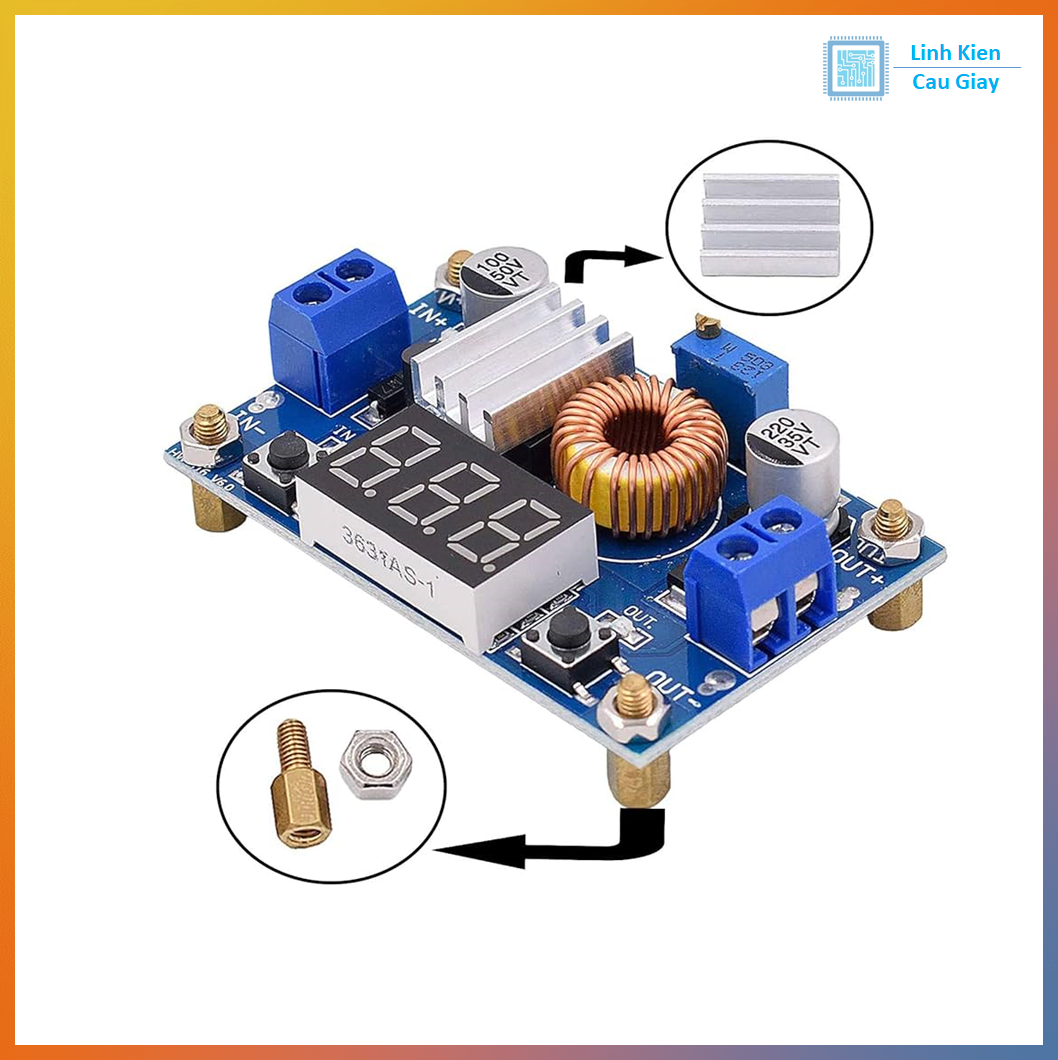

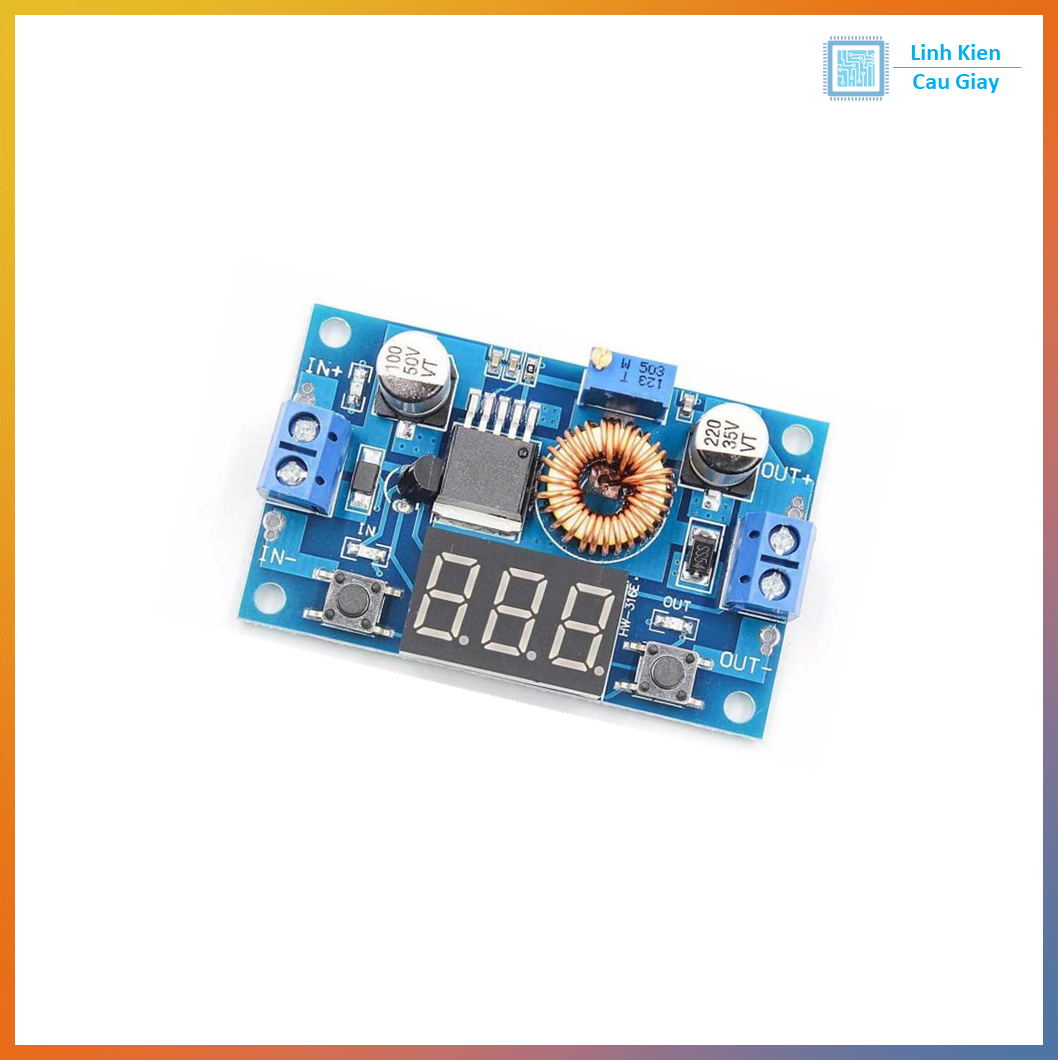

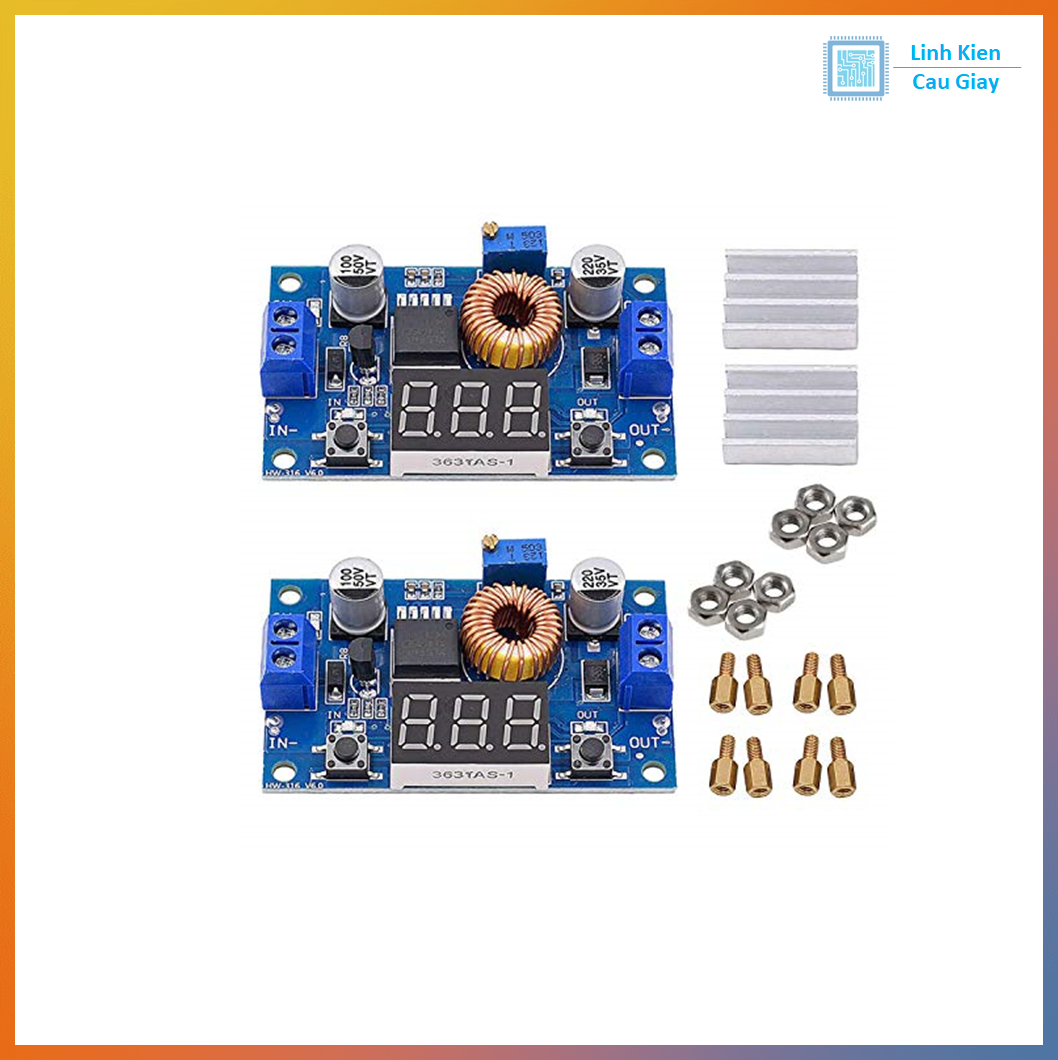

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
