Module nguồn hạ áp mini 3A VS2

Mô tả sản phẩm

Module nguồn hạ áp VS2 3A Mini Buck Converter cho phép giảm điện áp DC đầu vào xuống mức thấp hơn (có thể điều chỉnh) với dòng tải tối đa 3A, hiệu suất cao và kích thước cực nhỏ gọn. Sử dụng IC ổn áp xung hiệu suất cao, phù hợp cho các dự án Arduino, ESP32, Raspberry Pi, robot, mạch LED, và nguồn DC DIY.

Module nguồn hạ áp VS2 (3A) là mạch DC-DC Buck Converter mini có khả năng ổn định và điều chỉnh điện áp đầu ra thấp hơn điện áp đầu vào.
Sử dụng cuộn cảm SMD công suất lớn, IC ổn áp hiệu suất cao, tản nhiệt tốt, và biến trở tinh chỉnh điện áp chính xác.
Thiết kế nhỏ gọn, dễ lắp trên board hoặc trong hộp nguồn, giúp tối ưu không gian cho các ứng dụng điện tử và nhúng.

Ứng dụng

• Cấp nguồn cho Arduino, ESP8266, ESP32, STM32, Raspberry Pi từ pin hoặc adapter.

• Hạ điện áp từ 12V → 5V, 24V → 12V, 9V → 3.3V...

• Nguồn cấp cho LED, quạt mini, module cảm biến, mạch công suất nhỏ.

• Dự án robot, xe mô hình, IoT, mạch sạc, DIY nguồn đa năng.

• Dùng làm bộ hạ áp trong tủ điện, nguồn camera, nguồn dự phòng.

Sơ đồ chân

IN+  →  Nguồn đầu vào dương (4.5–28V)
IN−  →  Nguồn đầu vào âm (GND)
OUT+ →  Điện áp đầu ra dương (1.0–26V)
OUT− →  Điện áp đầu ra âm (GND)

Chiết áp (biến trở): Dùng để điều chỉnh điện áp đầu ra.

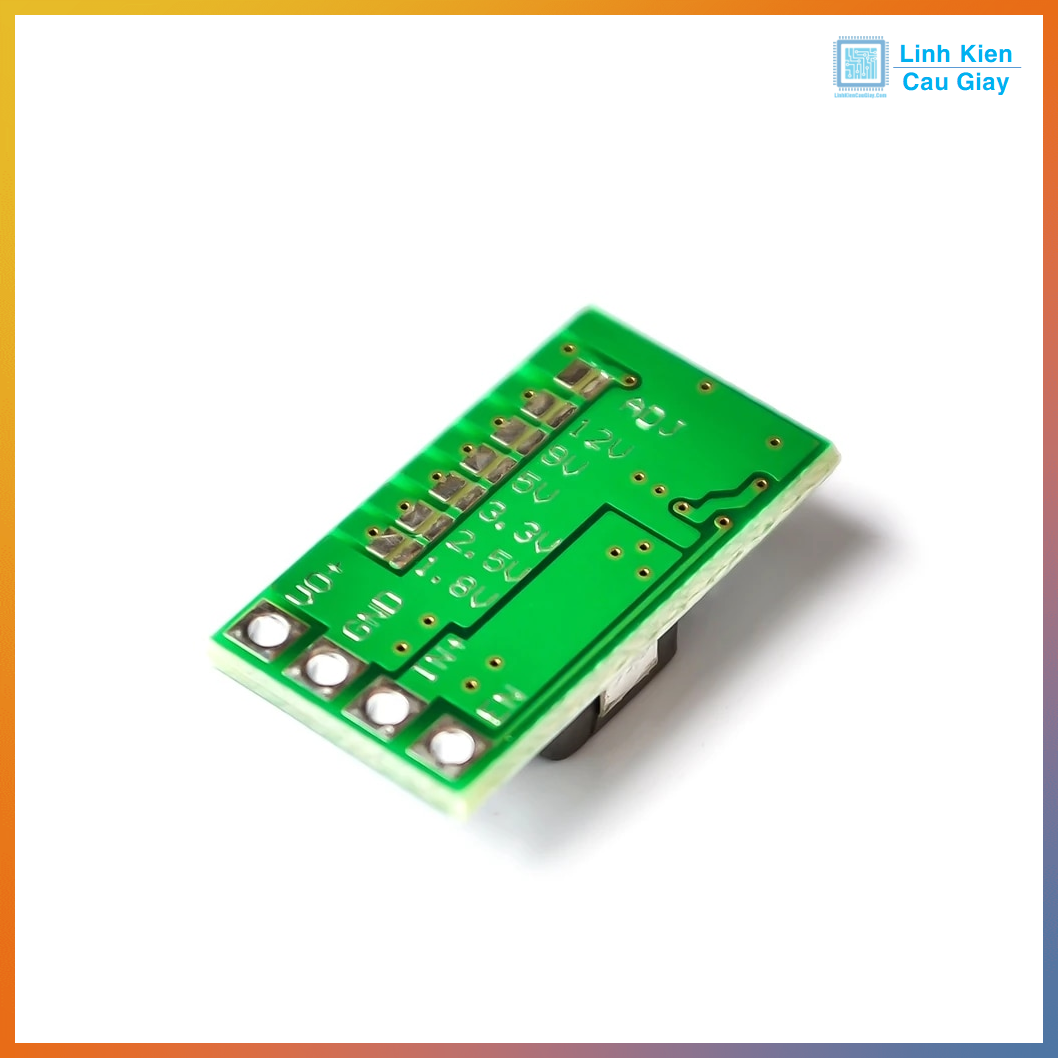

Mặt sau có các điểm chọn điện áp:
ADJ / 12V / 9V / 5V / 3.3V
=> Hàn jumper vào mức mong muốn.

Thông số kĩ thuật

• IC chính: VS2 / MP2307DN hoặc tương đương

• Kiểu mạch: DC-DC Buck (hạ áp xung)

• Điện áp đầu vào (VIN): 4.5V – 28V DC

• Điện áp đầu ra (VOUT): 1.0V – 26V DC (có thể điều chỉnh)

• Dòng tải tối đa: 3A (khuyến nghị 2A để hoạt động ổn định)

• Hiệu suất chuyển đổi: lên tới 92–96%

• Tần số chuyển mạch: 1 MHz

• Bảo vệ:

  • Bảo vệ quá nhiệt

  • Bảo vệ quá dòng

  • Bảo vệ ngắn mạch

• Kích thước: 22 × 11 × 5 mm (rất nhỏ gọn)

• Trọng lượng: ~3g

• Điều chỉnh điện áp: bằng chiết áp xoay

Hướng dẫn sử dụng

• Cấp nguồn đầu vào:

  • Nối IN+ vào cực dương nguồn (ví dụ 12V, 24V).

  • Nối IN− vào cực âm (GND).

• Kết nối tải ra:

  • Dây tải nối vào OUT+ và OUT−.

• Điều chỉnh điện áp:

  • Xoay chiết áp theo chiều kim đồng hồ → tăng điện áp,
    ngược chiều kim đồng hồ → giảm điện áp.

  • 3.3V / 5V / 9V / 12V → đầu ra cố định tương ứng.

• Kiểm tra điện áp:

  • Dùng đồng hồ đo điện áp trước khi cấp vào tải thật.

• Lưu ý:

  • Không cấp quá 28V đầu vào.

  • Không vượt 3A tải; nếu dùng trên 2A nên thêm tản nhiệt.

  • Tránh điều chỉnh khi đang tải nặng.

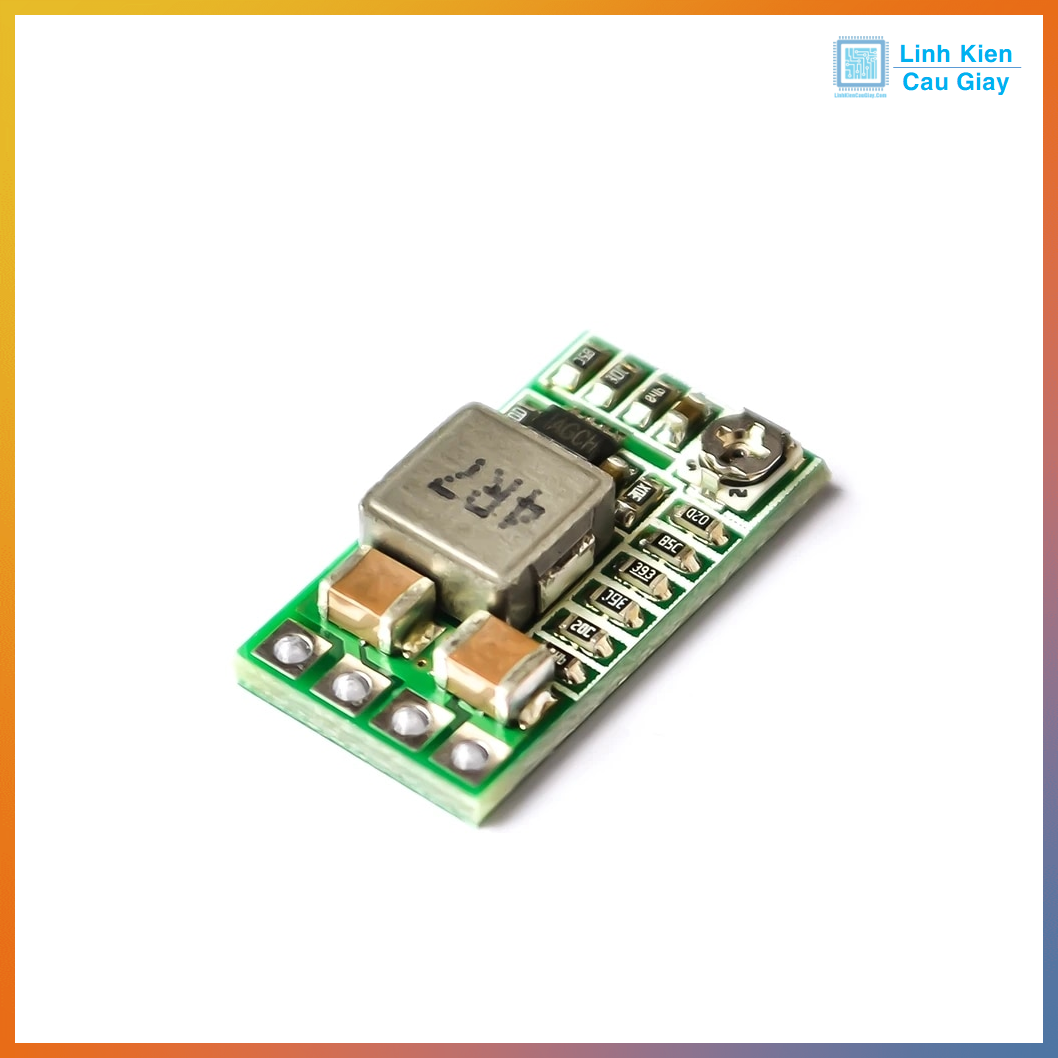

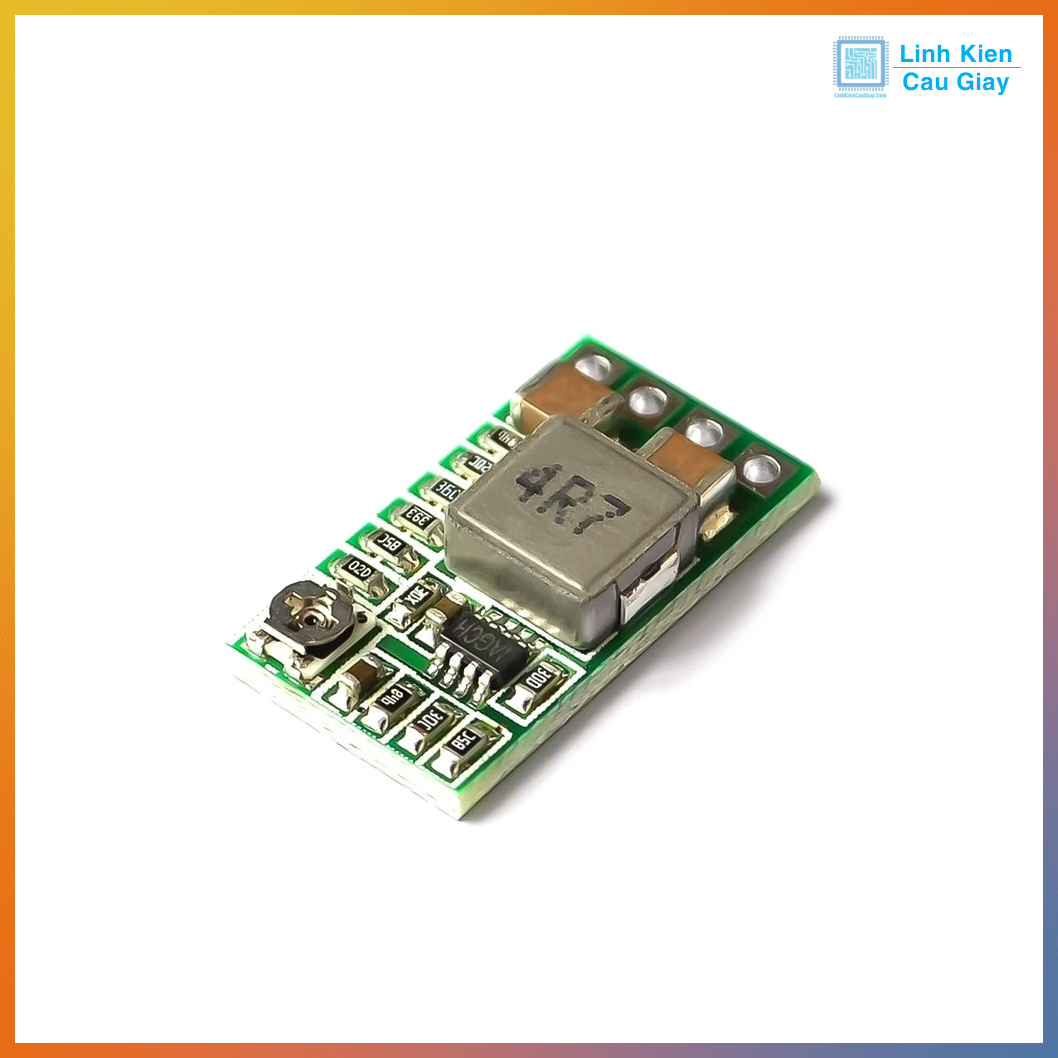

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
