Module Hạ Áp DC-DC XL4016 200W 8A

(Mã SP:CG000313)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

52.500₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

Module hạ áp XL4016 là một bộ chuyển đổi nguồn DC-DC Step-Down (Buck Converter) mạnh mẽ, sử dụng IC XL4016, có khả năng hạ điện áp đầu vào từ DC 8V – 40V xuống 1.25V – 36V với dòng tải lên tới 8A và công suất tối đa 200W. Mạch có tích hợp tản nhiệt lớn giúp hoạt động ổn định, lâu dài ngay cả khi tải nặng.

Module XL4016 đặc biệt phù hợp với các hệ thống cần nguồn ổn định, như sạc pin, nguồn nuôi mạch điện, motor, LED, camera, v.v.

Ứng dụng

  • Làm nguồn cấp điều chỉnh điện áp cho mạch Arduino, Raspberry Pi, ESP32, v.v.

  • Sạc pin Li-ion, pin axit-chì, pin 18650 (có giám sát dòng đầu ra).

  • Dùng làm nguồn hạ áp cho motor, đèn LED, camera, máy in 3D.

  • Các dự án DIY cần nguồn 5V, 12V, 24V từ nguồn cao hơn (pin, adapter 36V...).

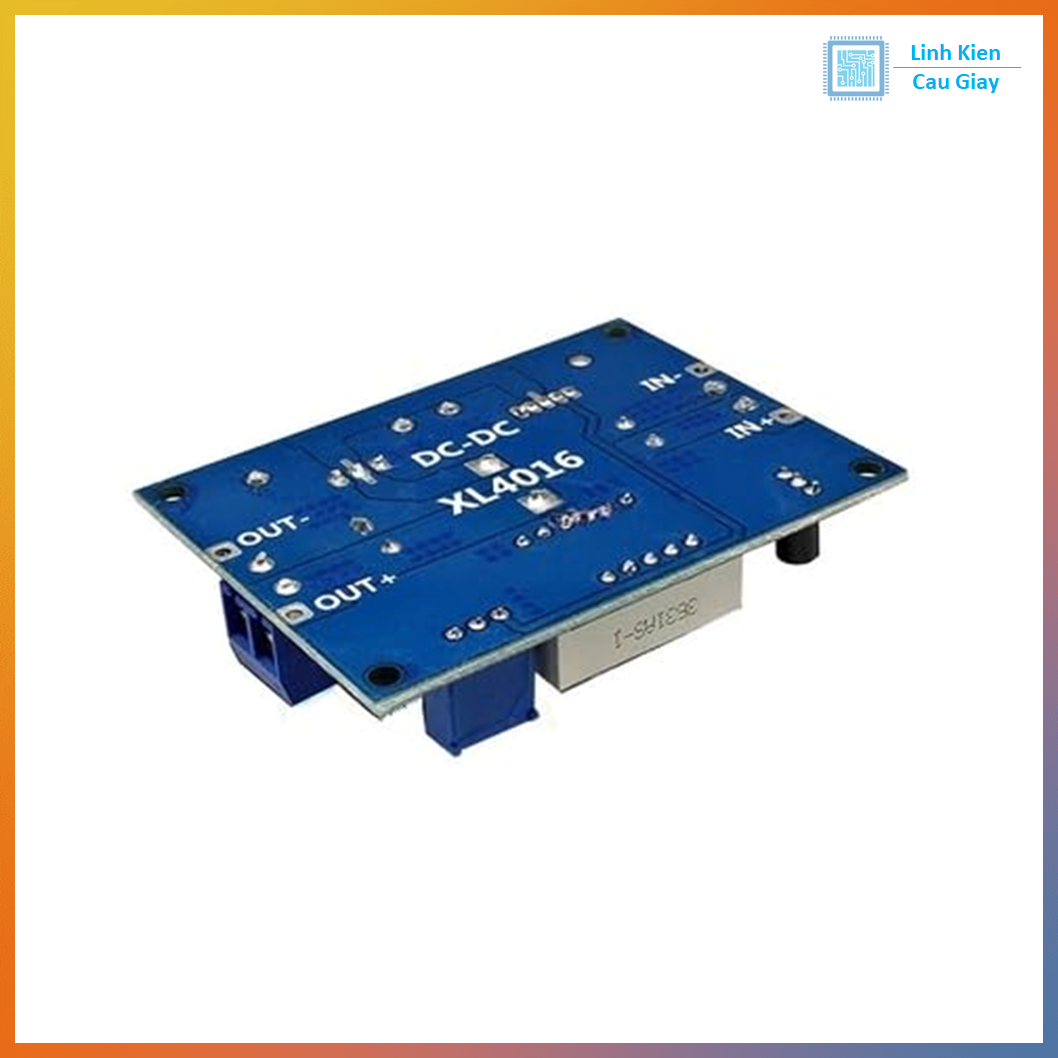

Sơ đồ chân

Ký Hiệu

Mô Tả

IN+

Nguồn vào dương (8V – 40V DC)

IN-

Nguồn vào âm (GND)

OUT+

Điện áp đầu ra dương (1.25V – 36V DC)

OUT-

Điện áp đầu ra âm (GND)



Lưu ý: Không đảo cực âm dương và đảm bảo điện áp đầu ra thấp hơn đầu vào

Thông số kĩ thuật

Thông số

Giá trị

IC chính

XL4016

Điện áp đầu vào

DC 8V – 40V

Điện áp đầu ra

DC 1.25V – 36V (chỉnh được)

Dòng đầu ra tối đa

8A (tốt nhất ≤ 5A để an toàn)

Công suất tối đa

200W (khuyến nghị dùng <150W)

Tần số chuyển mạch

180KHz

Hiệu suất chuyển đổi

Tối đa 96%

Bảo vệ quá dòng



Tản nhiệt

Nhôm nguyên khối, quạt tản nhiệt nếu dòng cao

Kích thước

~65mm x 47mm x 23mm

Trọng lượng

~60g

Hướng dẫn sử dụng

  • Kết nối nguồn vào: DC 8–40V vào 2 chân IN+ và IN-.

  • Kết nối tải: Vào OUT+ và OUT-.

  • Xoay chiết áp để điều chỉnh điện áp đầu ra mong muốn.

  • Đo điện áp ra bằng đồng hồ số để đảm bảo chính xác trước khi cấp cho tải.

  • Nếu dùng tải nặng, nên gắn thêm quạt tản nhiệt để đảm bảo tuổi thọ.

⚠️ Lưu ý an toàn:

  • Không dùng ngược cực.

  • Không để chạm mạch.

  • Khi tải >3A nên gắn thêm quạt làm mát.

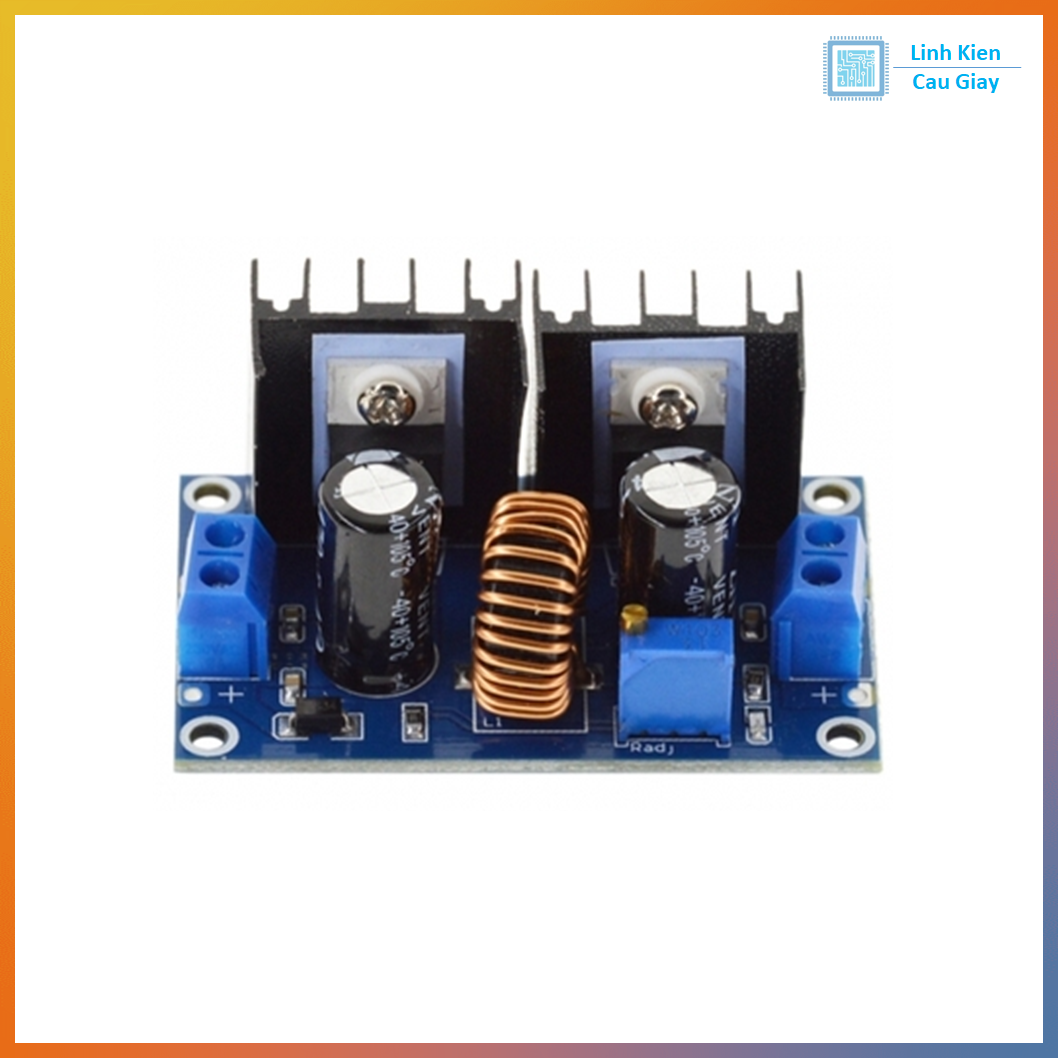

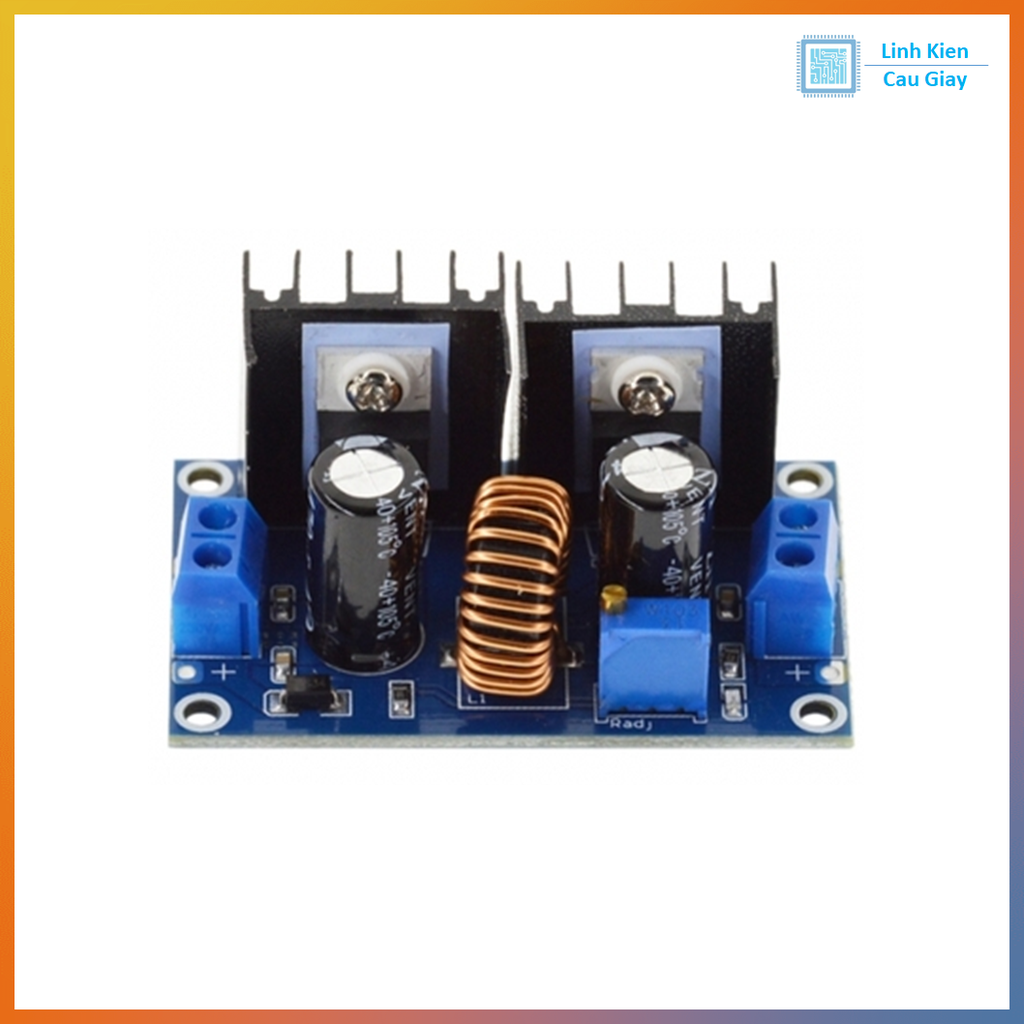

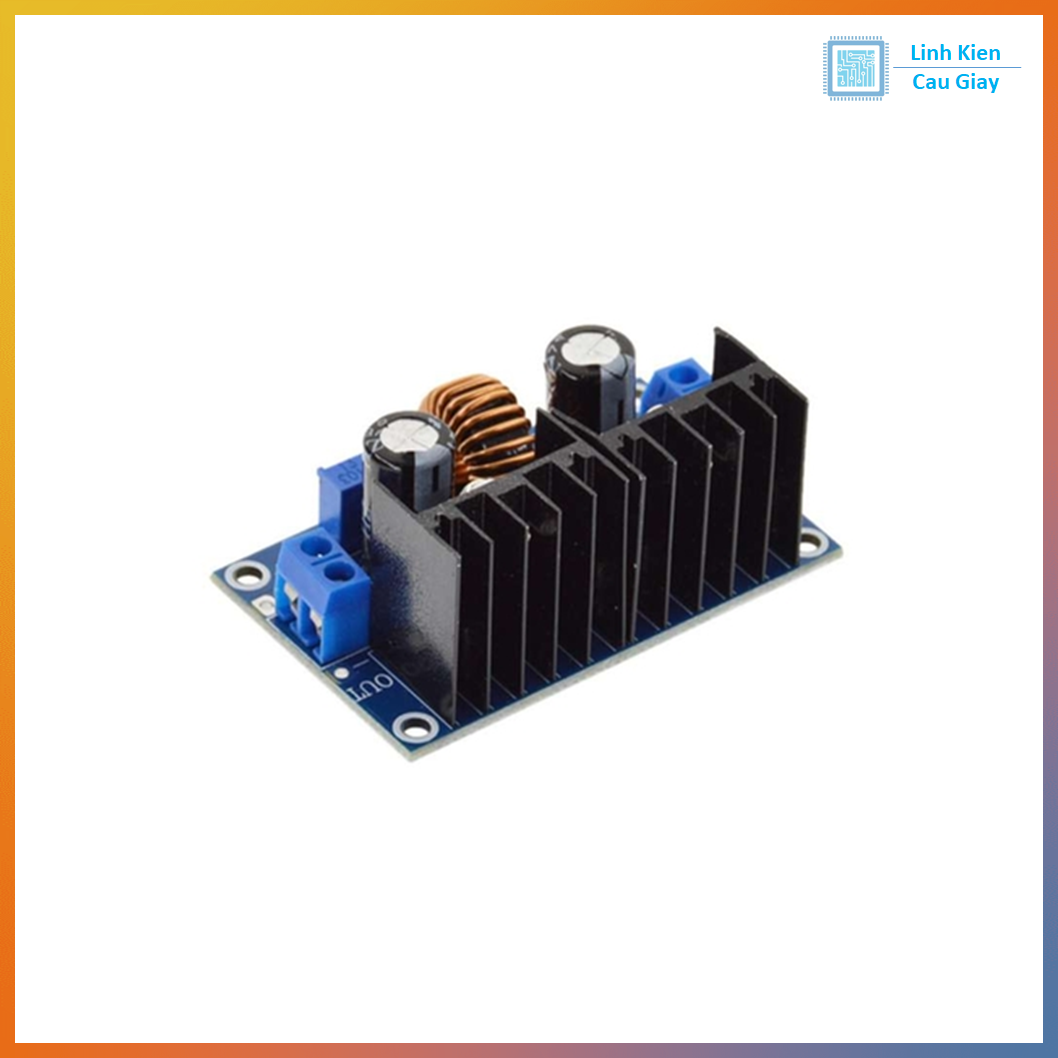

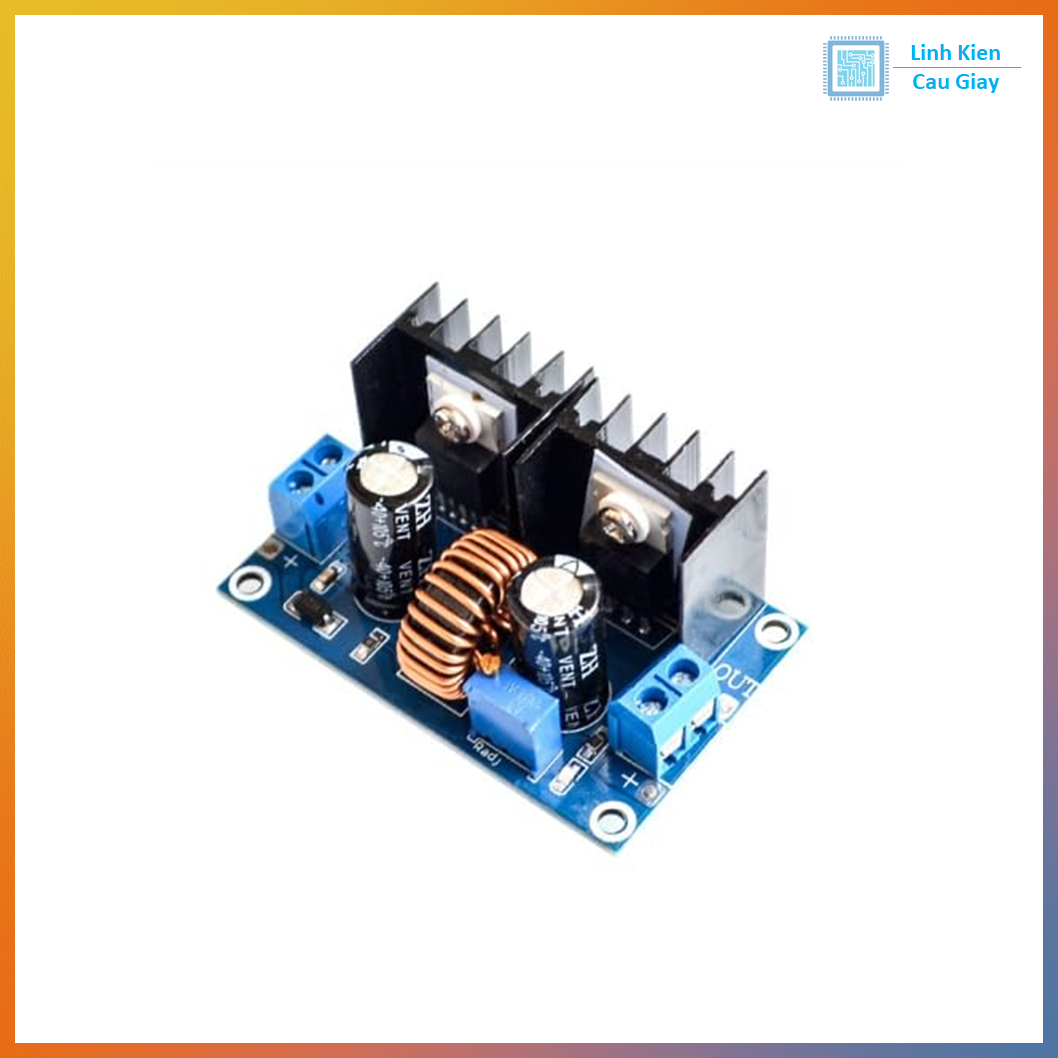

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
