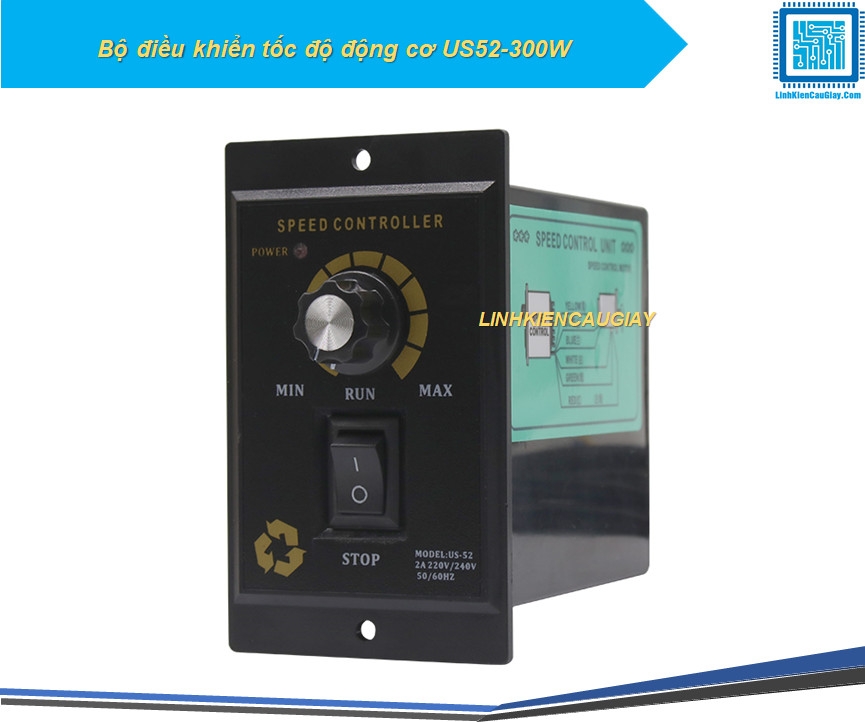

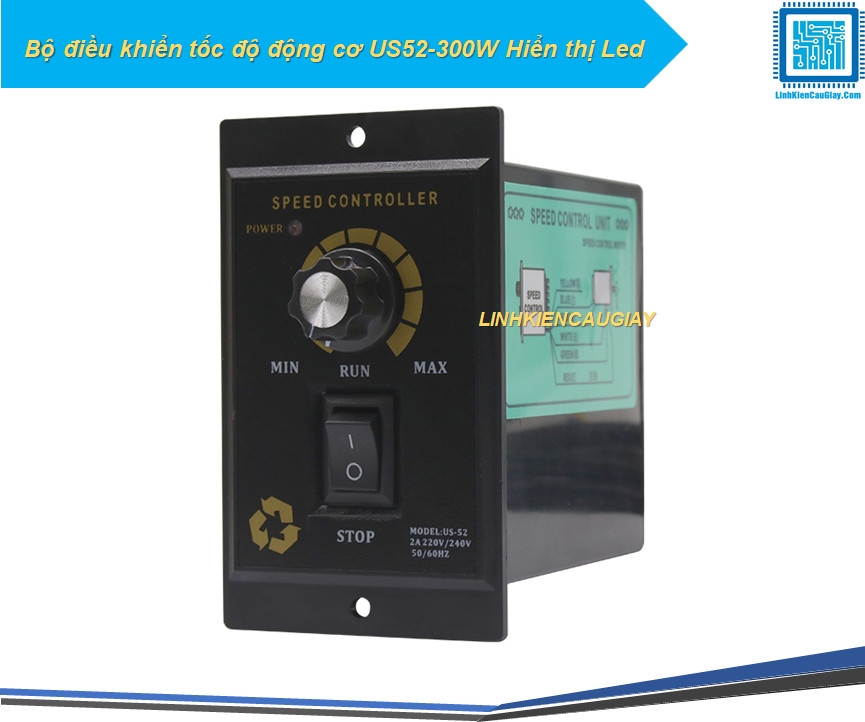

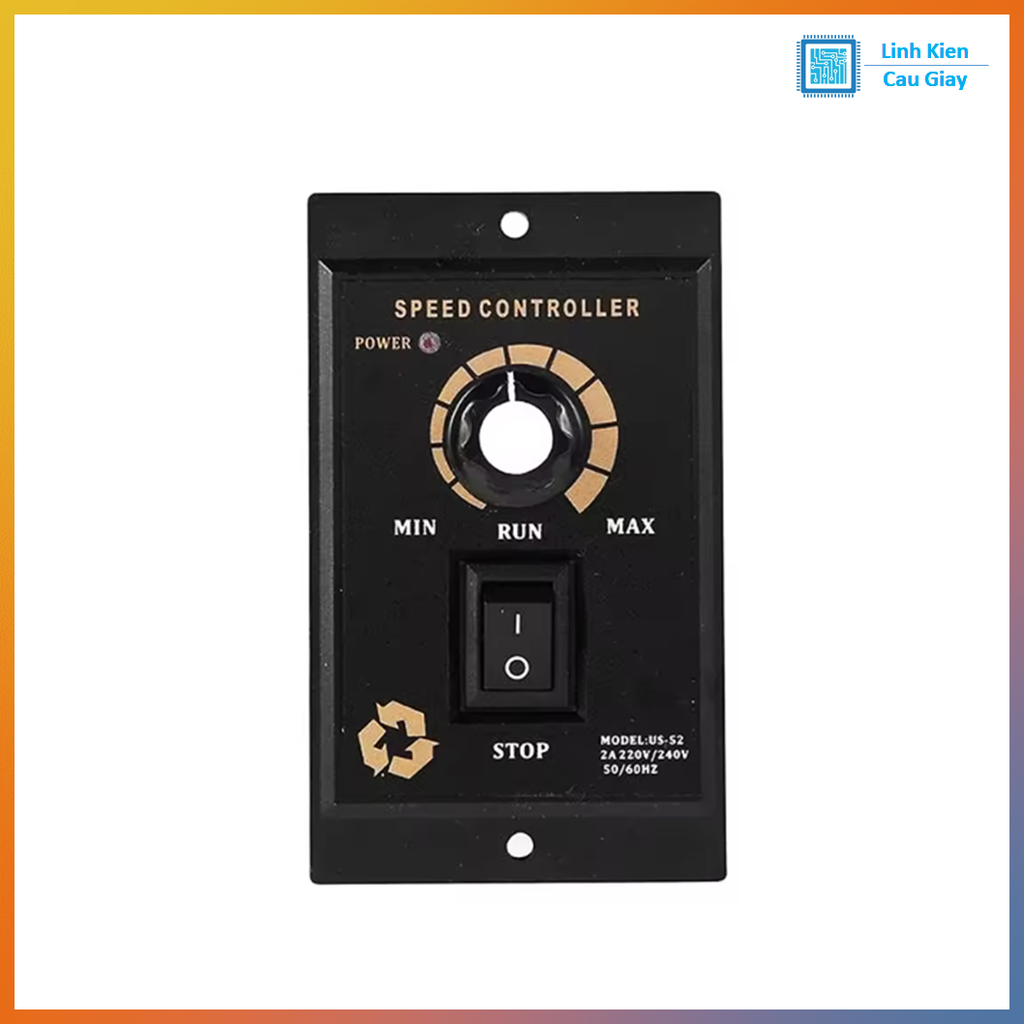

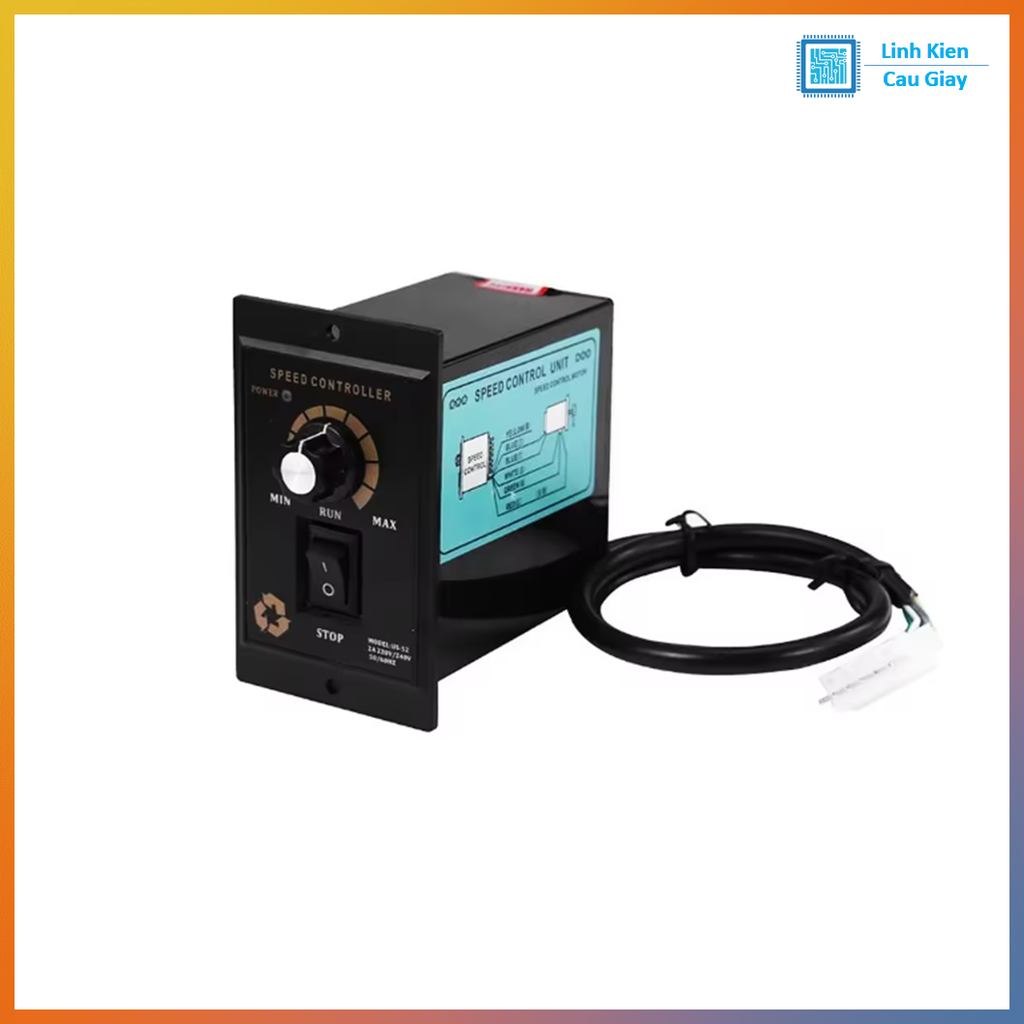

Bộ điều khiển tốc độ động cơ US52-300W
(Mã SP:PVN2949)
Thương hiệu: Chưa cập nhật
189.000₫
237.000₫
Mô tả sản phẩm
Bộ điều khiển tốc độ động cơ AC 220V là thiết bị dùng để điều chỉnh tốc độ quay và đảo chiều (Forward/Reverse) của động cơ 1 pha. Thiết kế dạng hộp có núm vặn tiện lợi, tích hợp mạch điều khiển ổn định, phù hợp nhiều ứng dụng công nghiệp nhẹ.
👉 Đặc biệt phù hợp cho các hệ thống cần điều chỉnh tốc độ linh hoạt như băng tải, máy đóng gói, máy in, v.v.
Ứng dụng
- Máy đóng gói, dây chuyền sản xuất
- Máy in, máy dệt, may mặc
- Thiết bị y tế, phòng thí nghiệm
- Robot công nghiệp nhỏ
- Hệ thống băng tải, cơ cấu quay

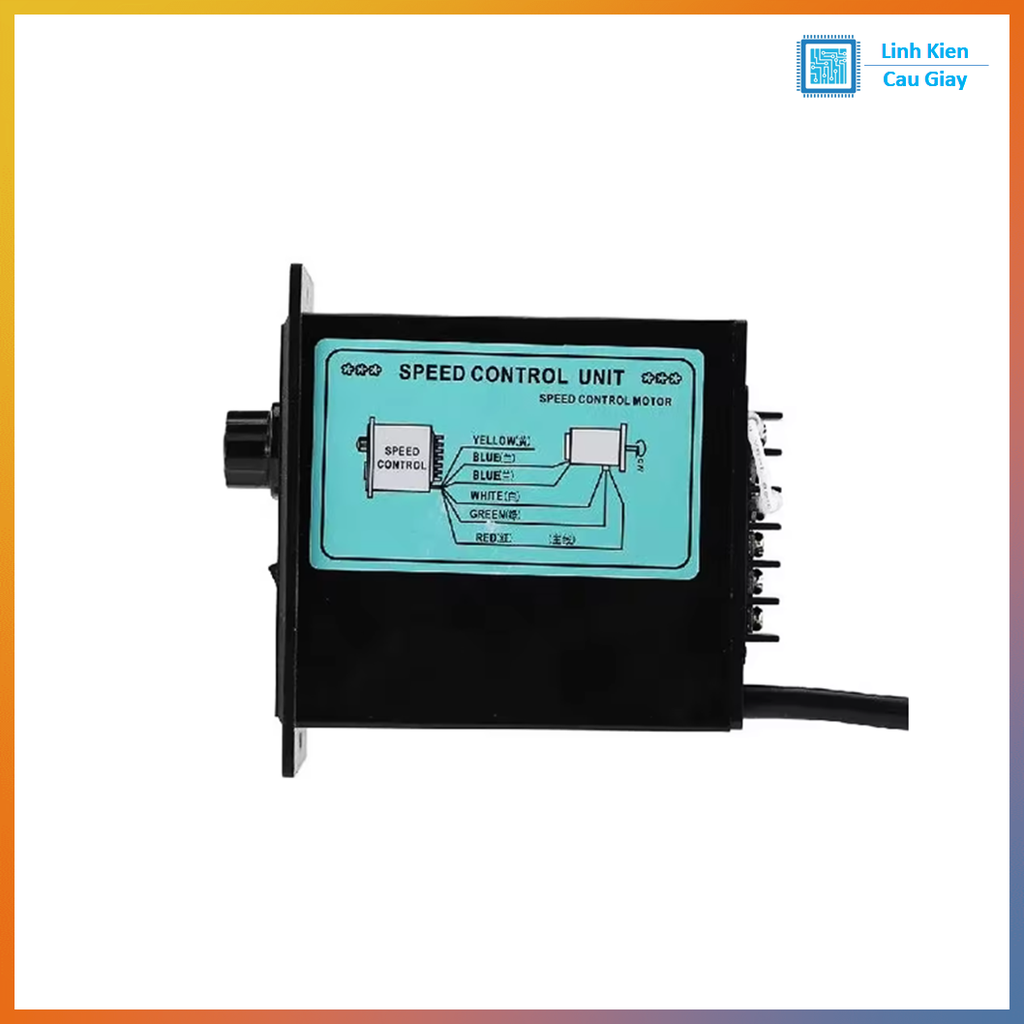

Sơ đồ chân
|
Màu dây |
Chức năng |
|---|---|
|
⚫ Đen |
Dây chính động cơ |
|
🔴 Đỏ |
Dây tụ phụ |
|
⚪ Trắng |
Dây tụ phụ |
|
🔵 Xanh dương (2 dây) |
Dây phản hồi tốc độ |
|
🟢 Xanh lá |
Nối đất (GND) |
Thông số kĩ thuật
|
Thông số |
Giá trị |
|---|---|
|
Điện áp hoạt động |
AC 220V – 50/60Hz |
|
Công suất định mức |
300W |
|
Dải điện áp |
±10% |
|
Dải tốc độ |
90–1400 rpm (50Hz) |
|
|
90–1700 rpm (60Hz) |
|
Nhiệt độ hoạt động |
-10°C → +50°C |
|
Độ ẩm |
< 90% |
|

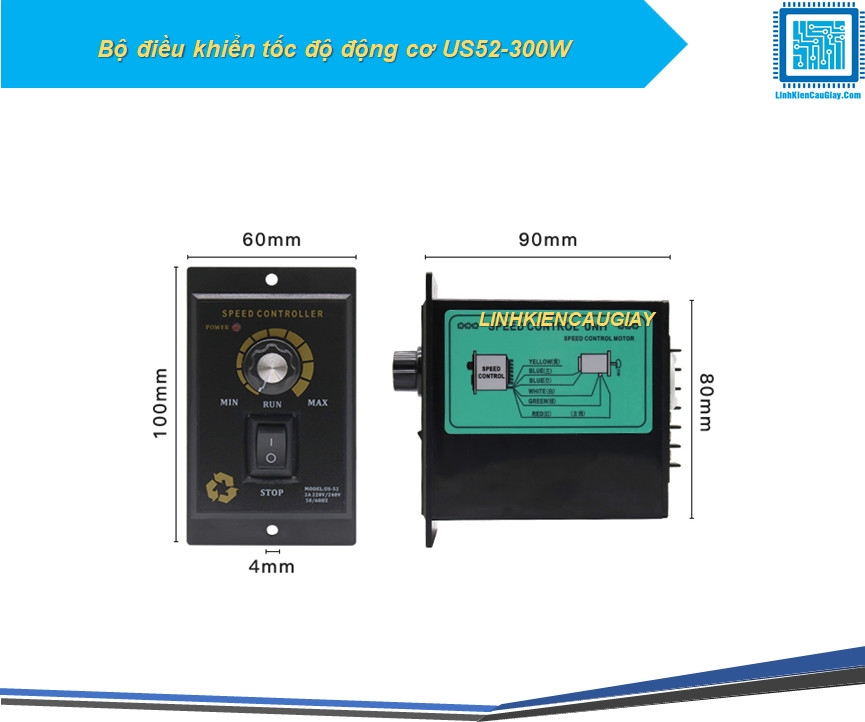

Kích thước tổng |
115 × 100 × 60 mm |
|
Kích thước panel |
100 × 60 mm |
|
Chuẩn cổng |
3.96 |
Hướng dẫn sử dụng

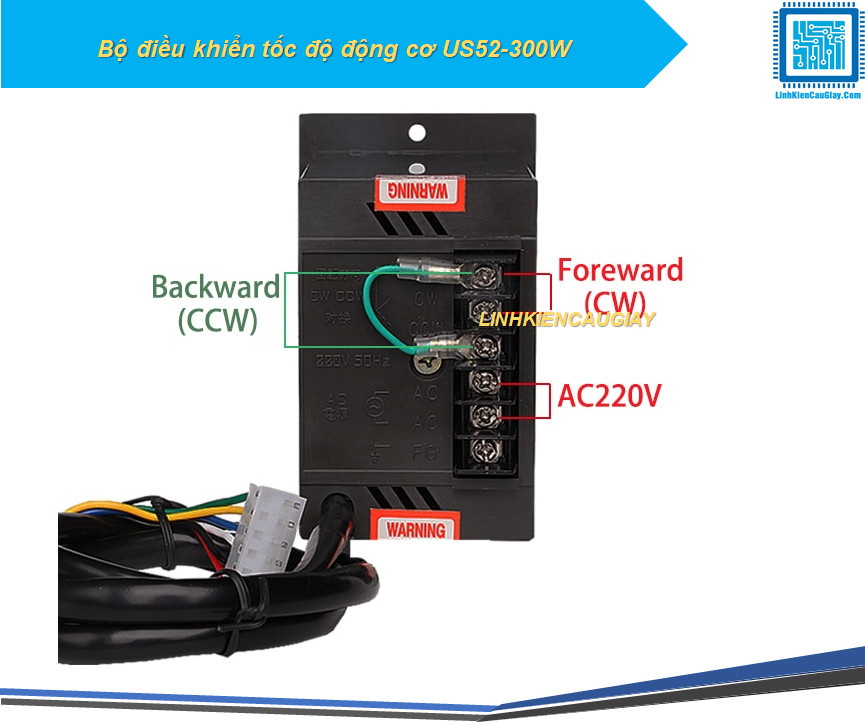

- Đấu nguồn AC 220V vào bộ điều khiển.
- Kết nối dây động cơ theo đúng màu (đặc biệt dây tụ).
- Gắn chắc thiết bị vào panel hoặc khung máy.
- Bật nguồn → dùng núm vặn để điều chỉnh tốc độ.
- Sử dụng công tắc để đảo chiều quay (Forward/Reverse).

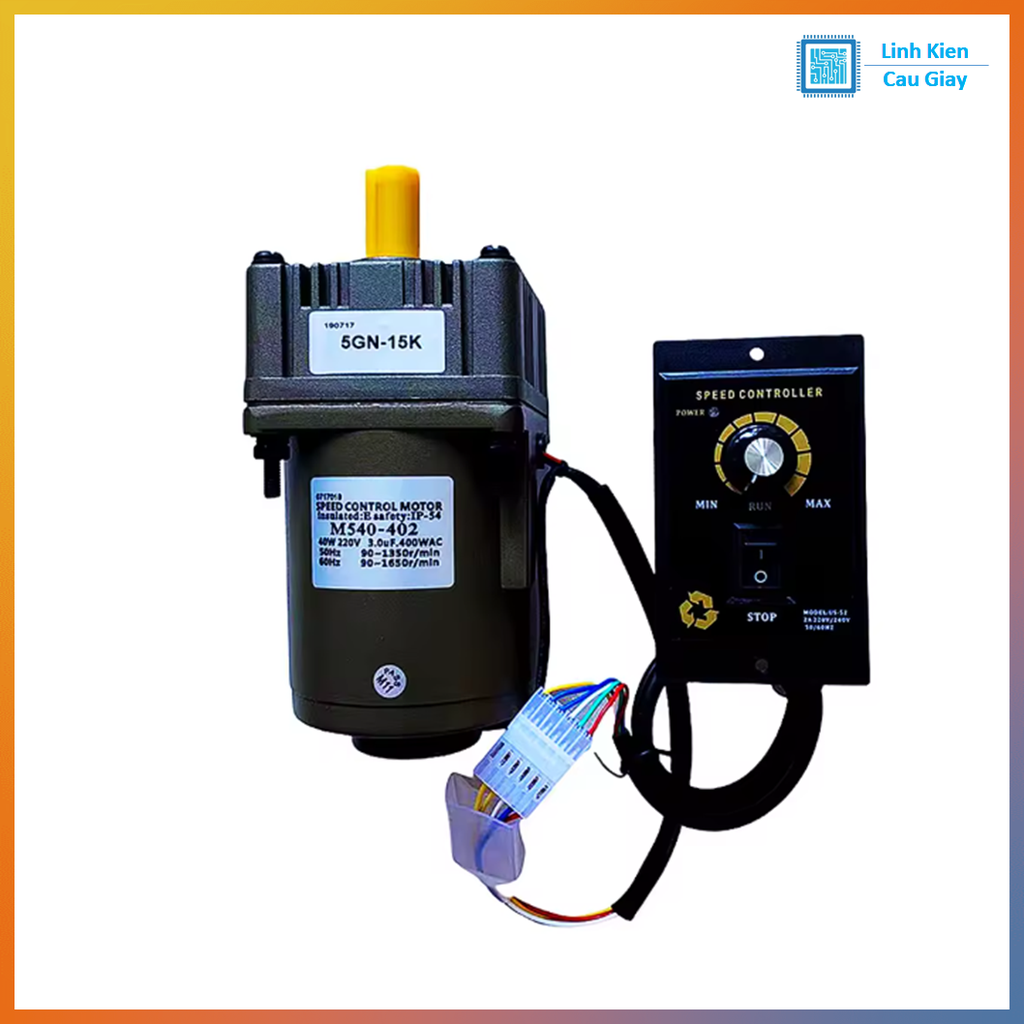

- Chỉ dùng cho động cơ AC 1 pha có tụ
- Không dùng cho động cơ DC hoặc BLDC
- Tránh môi trường ẩm, bụi hoặc nhiệt cao
- Ngắt điện trước khi đấu nối
Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
