Module Điều Khiển Động Cơ DC 6V -28V 3A

Mô tả sản phẩm

Bộ điều khiển tốc độ động cơ DC này cho phép điều khiển hướng của động cơ DC bằng cách sử dụng điện áp DC điều chế độ rộng xung (PWM) với Chu kỳ nhiệm vụ có thể điều chỉnh hoàn toàn từ 0% -100%.
Bộ điều khiển tốc độ động cơ có thể dễ dàng cung cấp dòng điện liên tục 3A cho động cơ DC hoặc tải DC khác.
Điện áp nguồn đầu vào: 6V-28V DC
Dòng điện đầu ra liên tục tối đa: 3A
Bền bỉ, bền lâu và có thể điều chỉnh.
Lưu ý:
Bộ điều tốc động cơ DC được kết nối với nguồn điện DC, không được kết nối trực tiếp với nguồn điện xoay chiều 220V gia đình.

Ứng dụng

Điều tốc quạt DC, bơm nước mini, motor hộp số 6–24V/3A.
Điều khiển độ sáng LED công suất (PWM).
Bàn thí nghiệm kiểm thử tải, robot/DIY cần chỉnh tốc mượt.

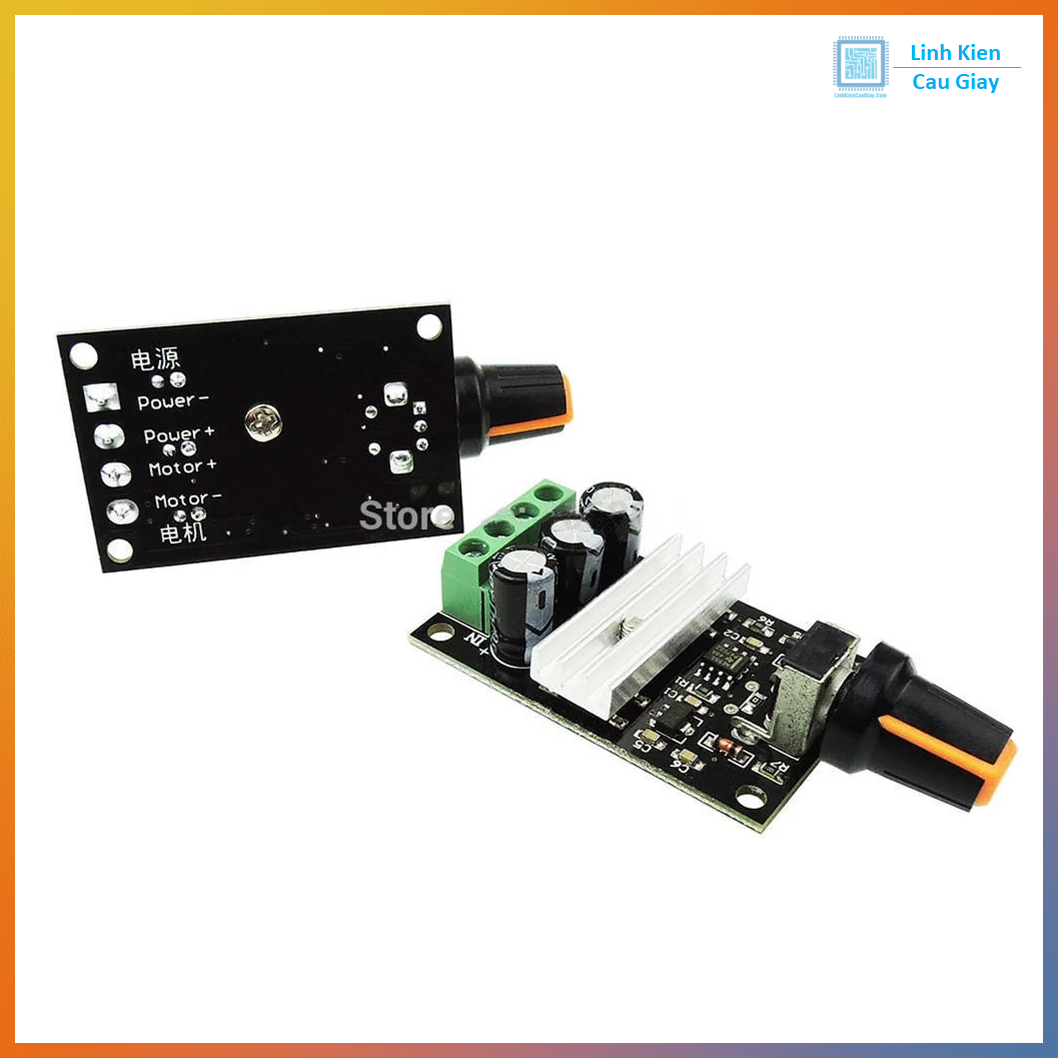

Sơ đồ chân

IN+ / IN−: nguồn vào DC 6–28V.
OUT+ / OUT−: ra động cơ DC 2 dây.
(Muốn đảo chiều quay → đảo cực OUT+ / OUT− của motor.)

Thông số kĩ thuật

Điện áp làm việc: 6–28 VDC
Dòng tối đa: 3 A (đỉnh; khuyến nghị ≤2–2.5 A liên tục tùy tản nhiệt/dây dẫn)
Dải điều chỉnh: 0–100% bằng núm chiết áp
Hiệu suất: tới >90% (tùy tải)
Bảo vệ/ổn định: tụ lọc lớn đầu vào; diode flyback cho tải cảm (trên bo)
Kích thước PCB: khoảng 50x32x15mm

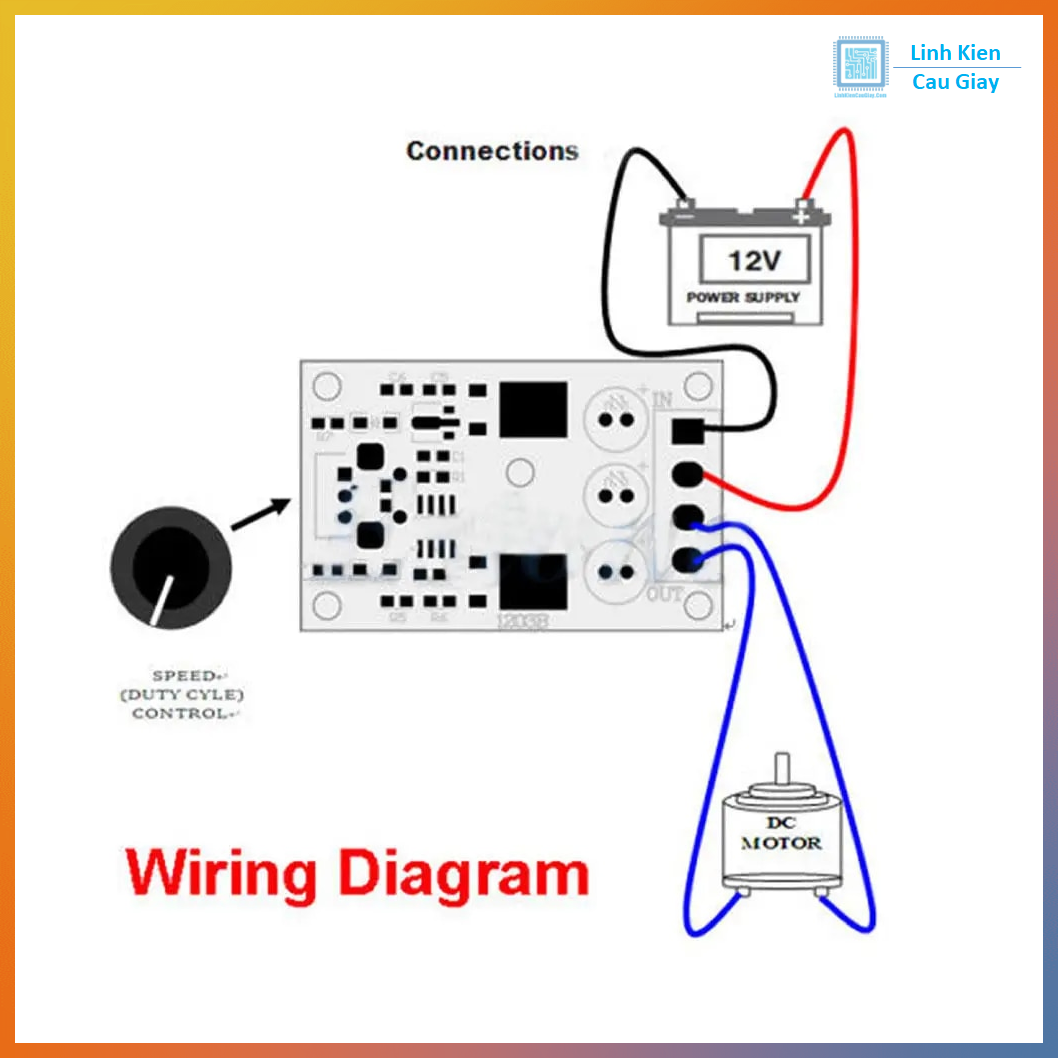

Hướng dẫn sử dụng

Tắt nguồn, đấu IN+ / IN− vào bộ nguồn DC (đúng điện áp motor).
Đấu OUT+ / OUT− tới động cơ DC 2 dây.
Bật nguồn → xoay núm để tăng/giảm tốc (xoay phải = tăng, trái = giảm).
Tải nặng: dùng dây ngắn/tiết diện đủ, đảm bảo tản nhiệt cho MOSFET; tránh chập cực
