MẠCH ĐIỀU KHIỂN TỐC ĐỘ VÀ ĐẢO CHIỀU ĐỘNG CƠ DC 10V-36V 150W

Mô tả sản phẩm

Mạch điều khiển tốc độ động cơ DC 12–36V PWM có đảo chiều dùng để điều chỉnh tốc độ quay và chiều quay (CW/CCW) cho các loại motor DC 60–150W như động cơ 775, 785, motor khoan, motor bơm, quạt công suất…

Mạch sử dụng phương pháp PWM (Pulse Width Modulation) nên mô-men motor vẫn mạnh ở tốc độ thấp, giảm hao tổn nhiệt so với chỉnh áp tuyến tính. Tích hợp núm vặn chiết áp để điều chỉnh tốc độ mượt từ 0–100%, kèm công tắc gạt đảo chiều ngay trên board, thao tác rất nhanh và tiện.

Phù hợp dùng cho máy khoan mini, máy mài, máy cắt, băng tải nhỏ, quạt, bơm nước DC, các dự án DIY, robot, mô hình, máy tự chế cần điều khiển motor DC 1 chiều.

Ứng dụng

• Điều tốc và đảo chiều động cơ 775/785, motor chà nhám, motor khoan, motor bơm

• Làm bộ điều khiển cho máy khoan bàn mini, máy đánh bóng, máy cắt mini

• Điều chỉnh tốc độ băng tải, quạt gió, hệ thống hút bụi, bơm nước DC

• Dự án STEM, robot, xe tự hành, mô hình cửa tự động, thang nâng mini

• Dùng trong phòng thí nghiệm, xưởng DIY để test nhiều loại động cơ DC khác nhau.

Sơ đồ chân

Đấu dây như trên ảnh

V+ / V- (Power In):

• Nối với nguồn DC 12–36V (tùy loại motor).

• V+ → cực dương nguồn, V- → cực âm nguồn.

M+ / M- (Motor Out):

• Nối với hai dây của động cơ DC.

• Đảo chiều quay thực tế được điều khiển bằng công tắc CW/CCW trên mạch, không cần đổi dây.

Cắm dây chiết áp để thay đổi tốc độ

Thông số kĩ thuật

• Điện áp làm việc: DC 12–36V

• Công suất tải phù hợp: 60W – 150W (phù hợp động cơ 775/785 và tương đương)

• Dòng làm việc tối đa: khoảng 5–10A (tùy phiên bản, nên xem thêm thông tin trên mạch)

• Phương pháp điều khiển: PWM

• Điều chỉnh tốc độ: 0–100% bằng chiết áp

• Chức năng: Điều tốc + đảo chiều CW/CCW bằng công tắc

• Kiểu điều khiển: 1 kênh, cho một động cơ DC 1 chiều

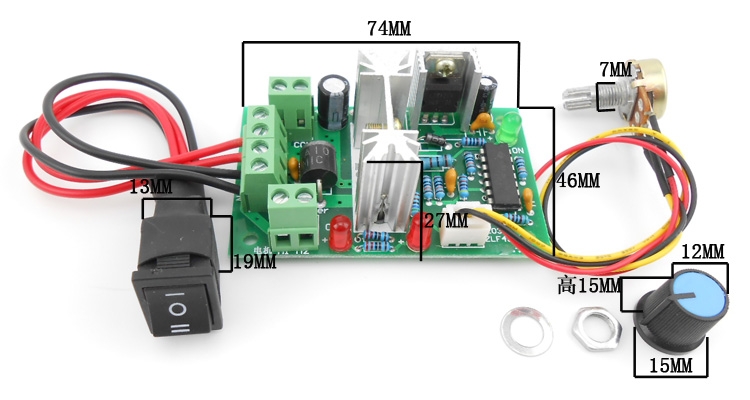

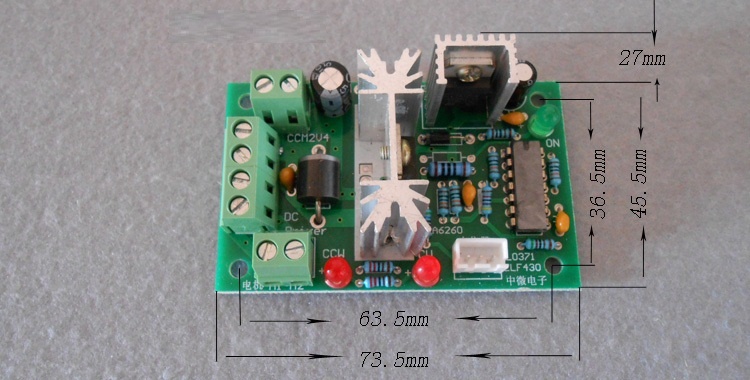

• Kích thước board: nhỏ gọn, phù hợp lắp trong hộp (shop có thể ghi thêm cụ thể).

Hướng dẫn sử dụng

• Chọn nguồn:

  • Dùng nguồn DC 12V / 24V / 36V tương ứng với điện áp định mức của motor.

  • Đảm bảo nguồn có dòng tối đa lớn hơn dòng tải của motor (ví dụ motor 150W/24V cần ~6–7A).

• Đấu nguồn:

  • Nối V+ của mạch với dương nguồn, V- với âm nguồn.

  • Kiểm tra cực tính trước khi cấp điện.

• Đấu motor:

  • Nối hai dây motor vào M+ và M- trên mạch.

• Vận hành:

  • Gạt công tắc CW/CCW để chọn chiều quay.

  • Vặn núm chiết áp:

    • Vặn về MIN → motor dừng/ quay rất chậm.

    • Vặn dần lên MAX → motor quay nhanh tối đa.

• Lưu ý:

  • Không dùng mạch với motor vượt quá công suất/dòng cho phép.

  • Gắn mạch nơi thoáng, có lưu thông khí, có thể thêm tản nhiệt cho MOSFET nếu chạy motor nặng trong thời gian dài.

  • Khi đổi chiều quay liên tục, nên giảm tốc / tắt motor một chút rồi mới gạt đảo chiều để tránh sốc dòng.

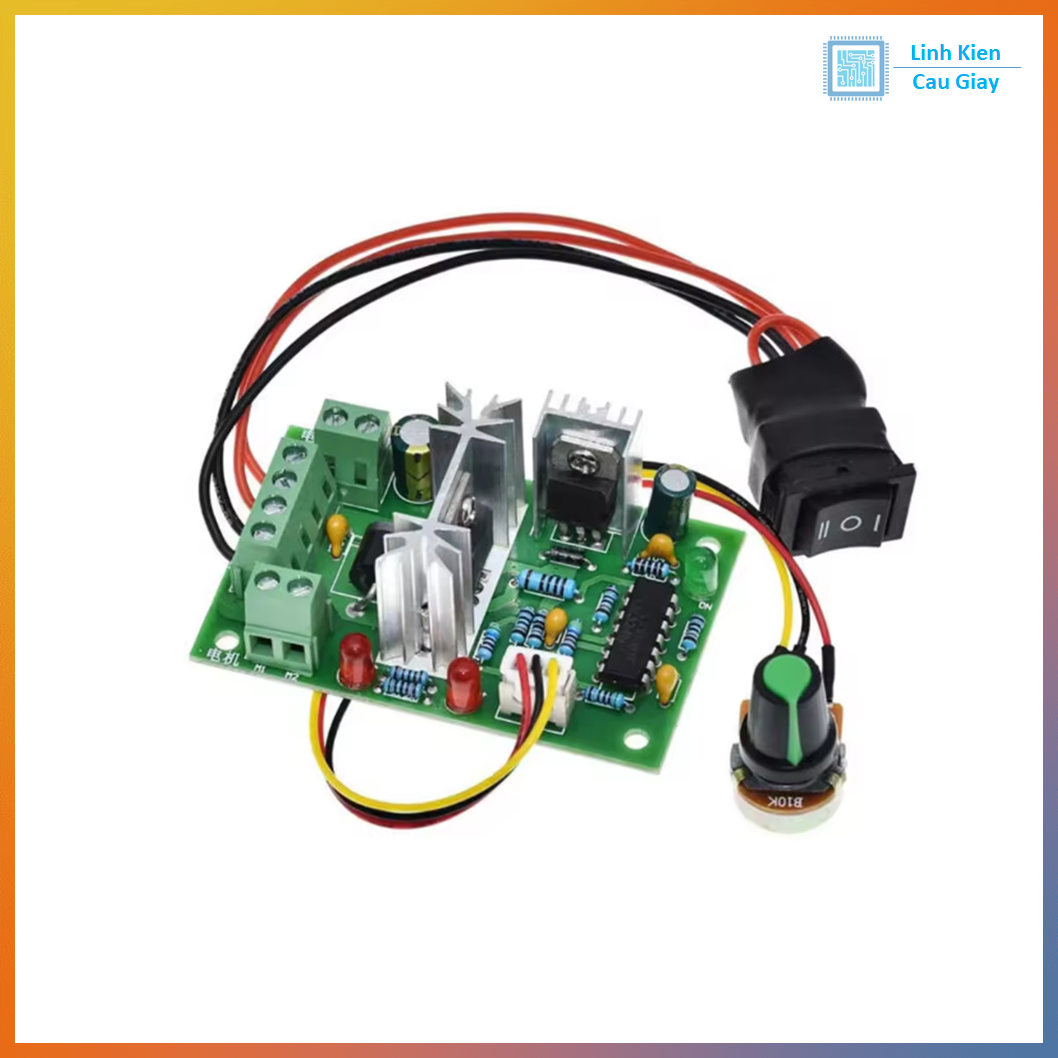

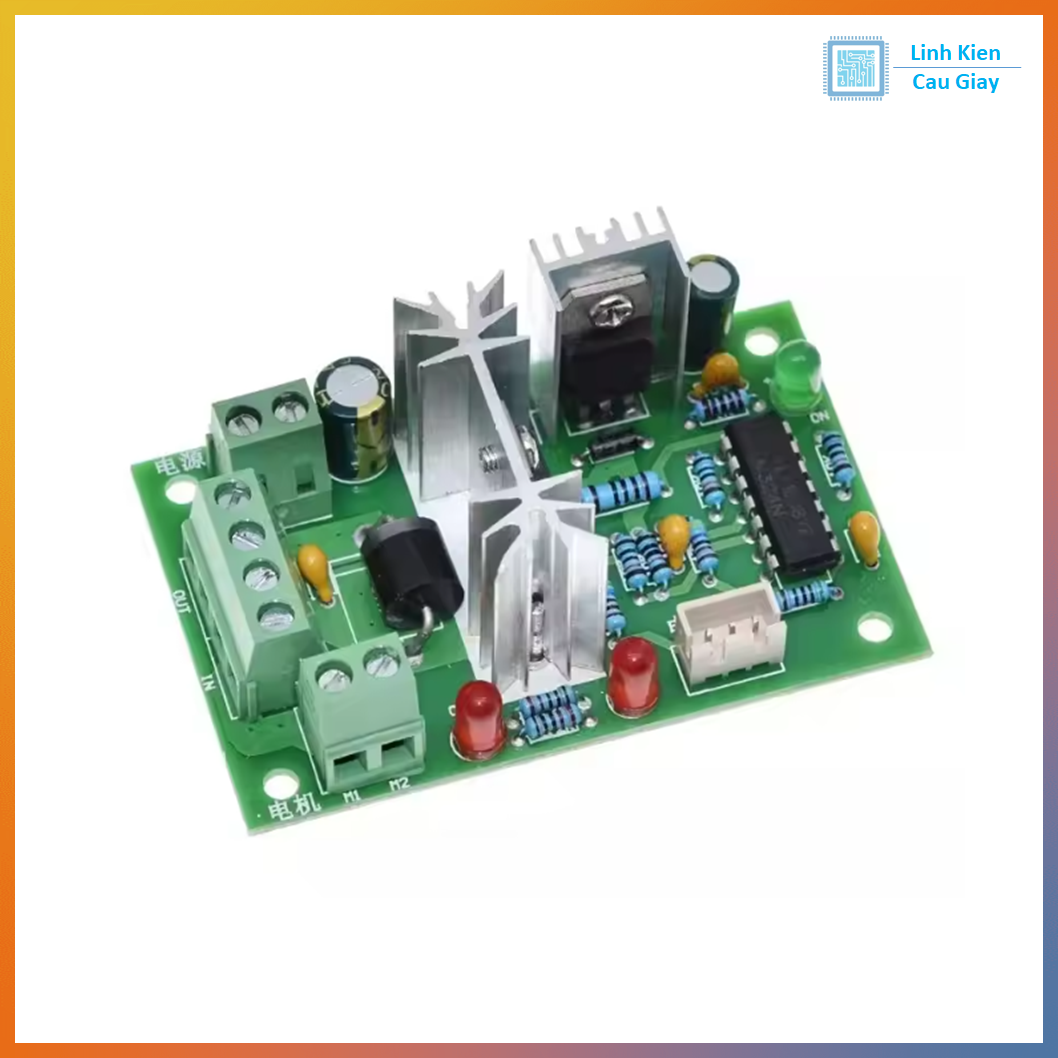

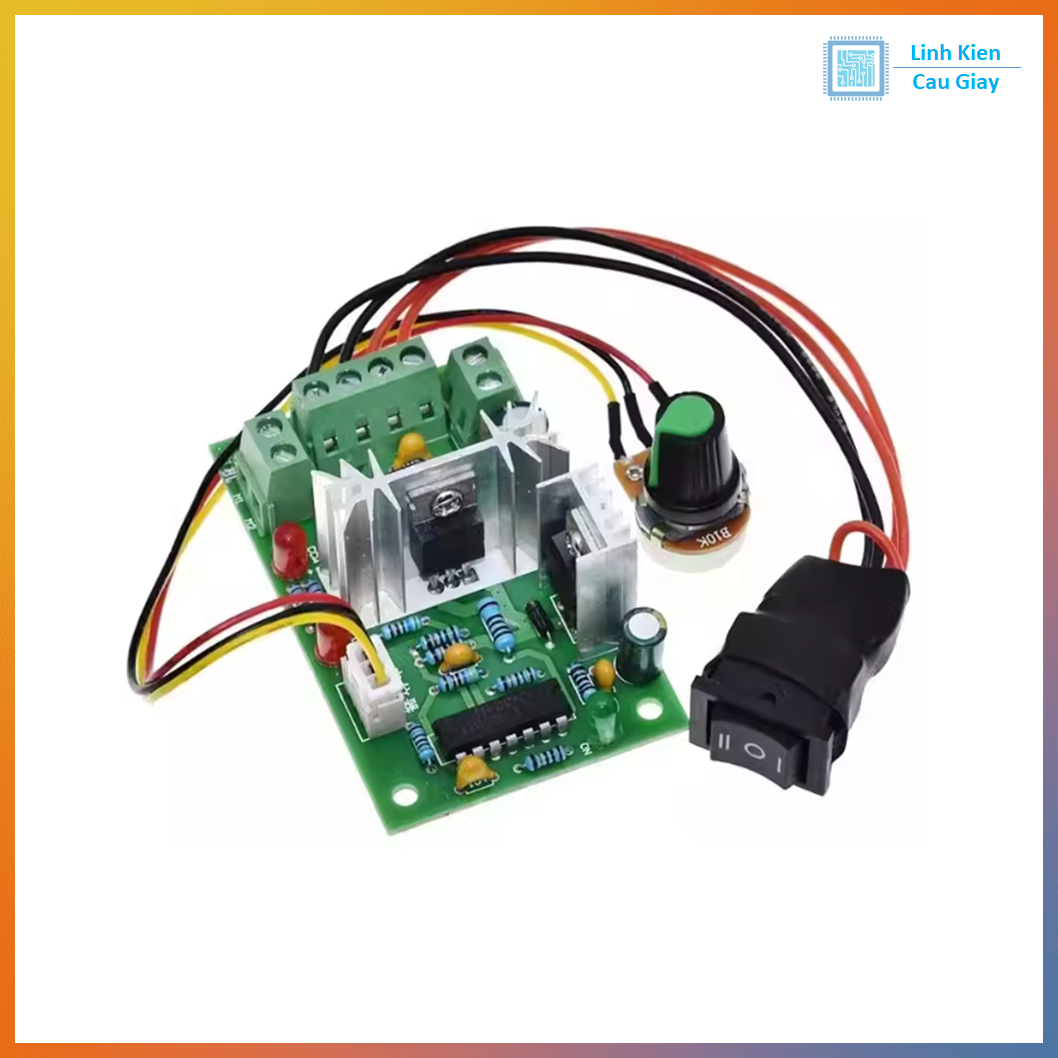

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
