Module Điều Khiển Động Cơ DC 3V -35V 5A

Mô tả sản phẩm

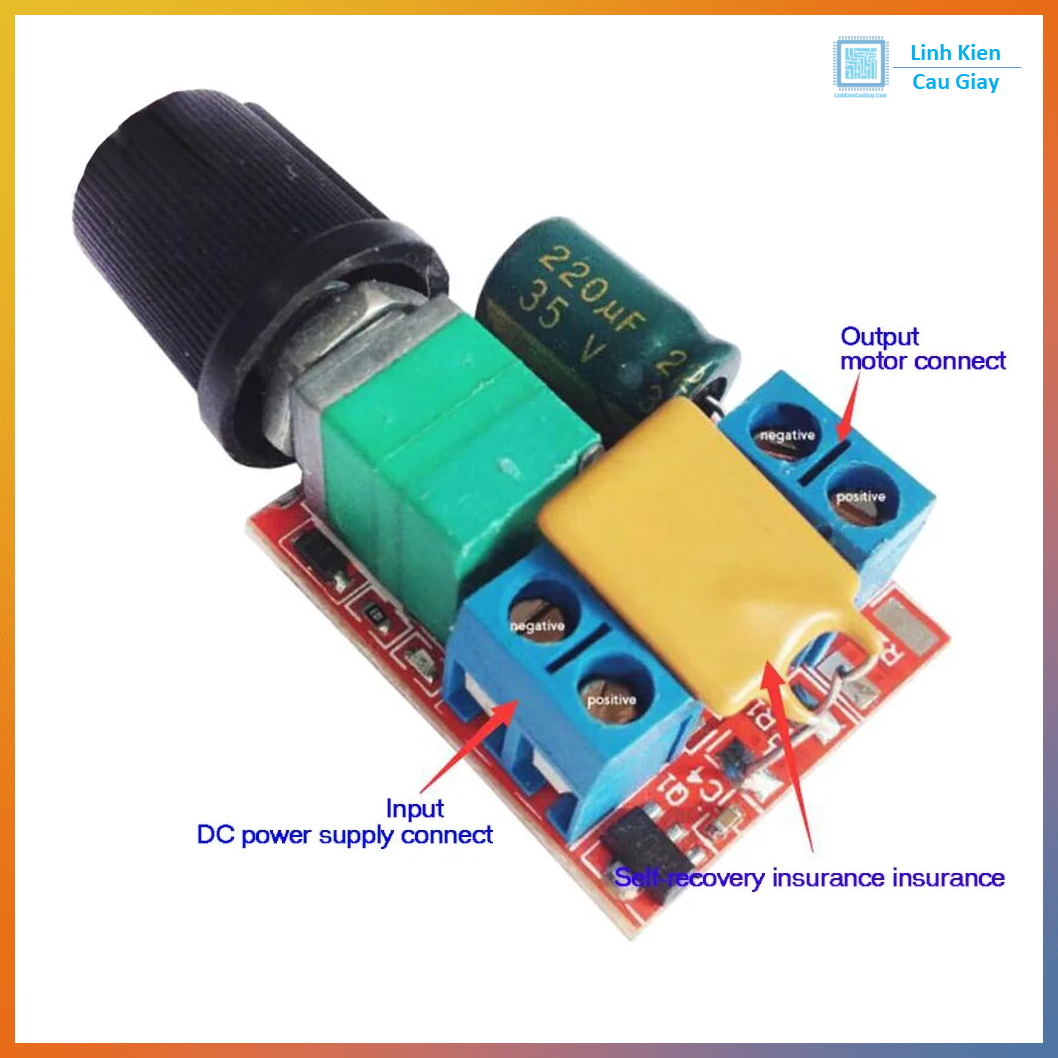

Bộ điều tốc dùng PWM để thay đổi tốc độ động cơ DC 2 dây (quạt/bơm/motor hộp số). Vặn núm chiết áp để chỉnh duty 0–100%; tần số PWM cao giúp giảm tiếng rít trên motor. Bo có 2 khối cọc vít tách biệt nguồn vào và động cơ, kèm PPTC (cầu chì tự phục hồi) & tụ lọc giúp mạch ổn định hơn. Kích thước nhỏ, dễ lắp vào vỏ máy.

Không dùng cho: BLDC 3 pha U/V/W, động cơ bước, AC motor.

Ứng dụng

• Điều tốc quạt DC, bơm nước mini, motor 6–35V.

• Điều khiển độ sáng LED công suất (PWM).

• Dự án Arduino/ESP32/DIY, bàn thí nghiệm kiểm tra tả

Sơ đồ chân

• VIN+ / VIN−: nguồn DC 3–35V.

• M+ / M−: ra động cơ DC 2 dây.
  (Đảo chiều quay = đảo cực M+ / M− của động cơ.)

Thông số kĩ thuật

• Điện áp làm việc: 3–35 VDC

• Công suất kiểm soát: 90W (tối đa)

• Dòng tối đa: 5 A (đỉnh; khuyến nghị ≤3–4 A liên tục, cần tản nhiệt & dây to nếu tải nặng)

• Điều chỉnh tốc độ: 0–100% bằng núm chiết áp

• Tần số PWM:10 kHz

• Kích thước PCB: khoảng 30 × 25 × 15 mm

Hướng dẫn sử dụng

• Tắt nguồn, đấu VIN+ / VIN− vào bộ nguồn DC (đúng điện áp cho motor).

• Đấu M+ / M− tới động cơ DC 2 dây.

• Bật nguồn → xoay núm để tăng/giảm tốc (xoay phải = tăng, xoay trái = giảm).

• Tải lớn: dùng dây ngắn, tiết diện đủ, lưu ý nhiệt MOSFET; không chập cực.

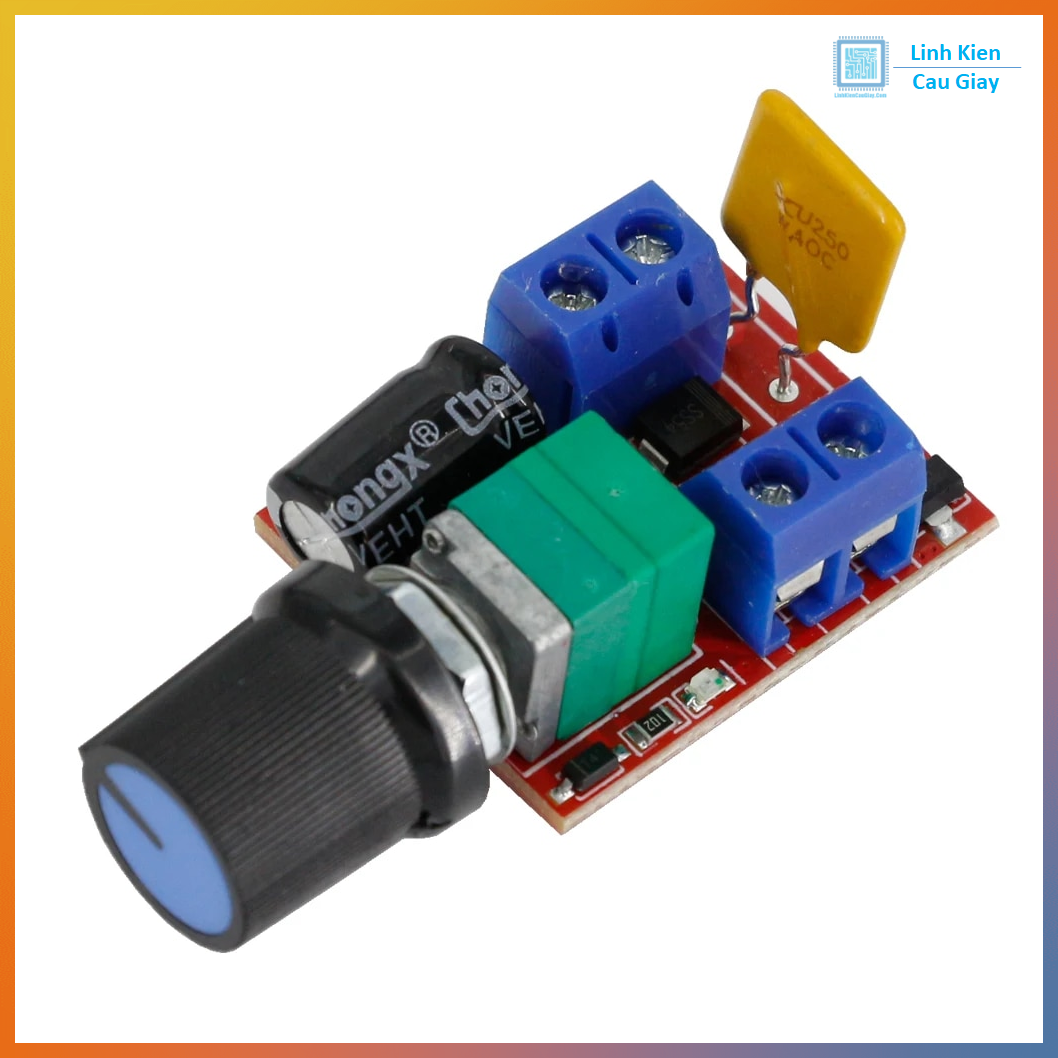

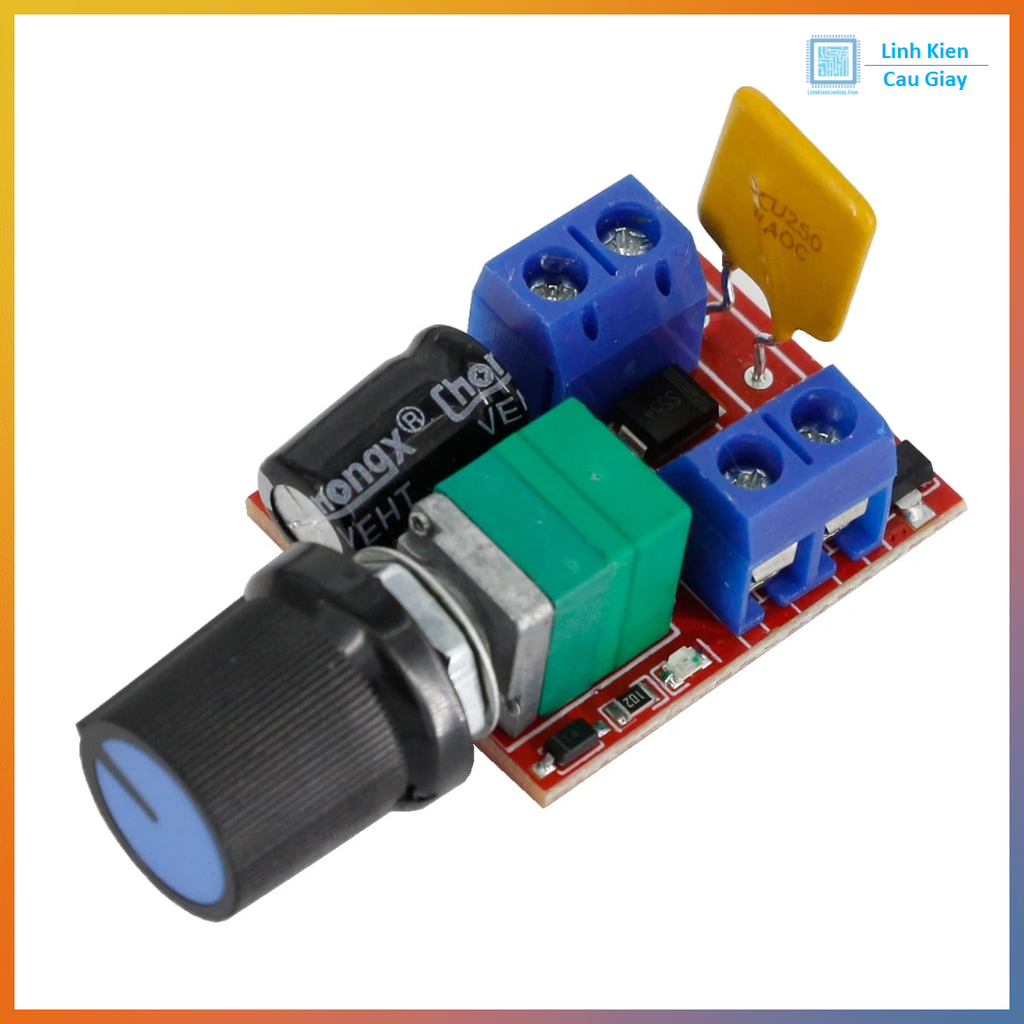

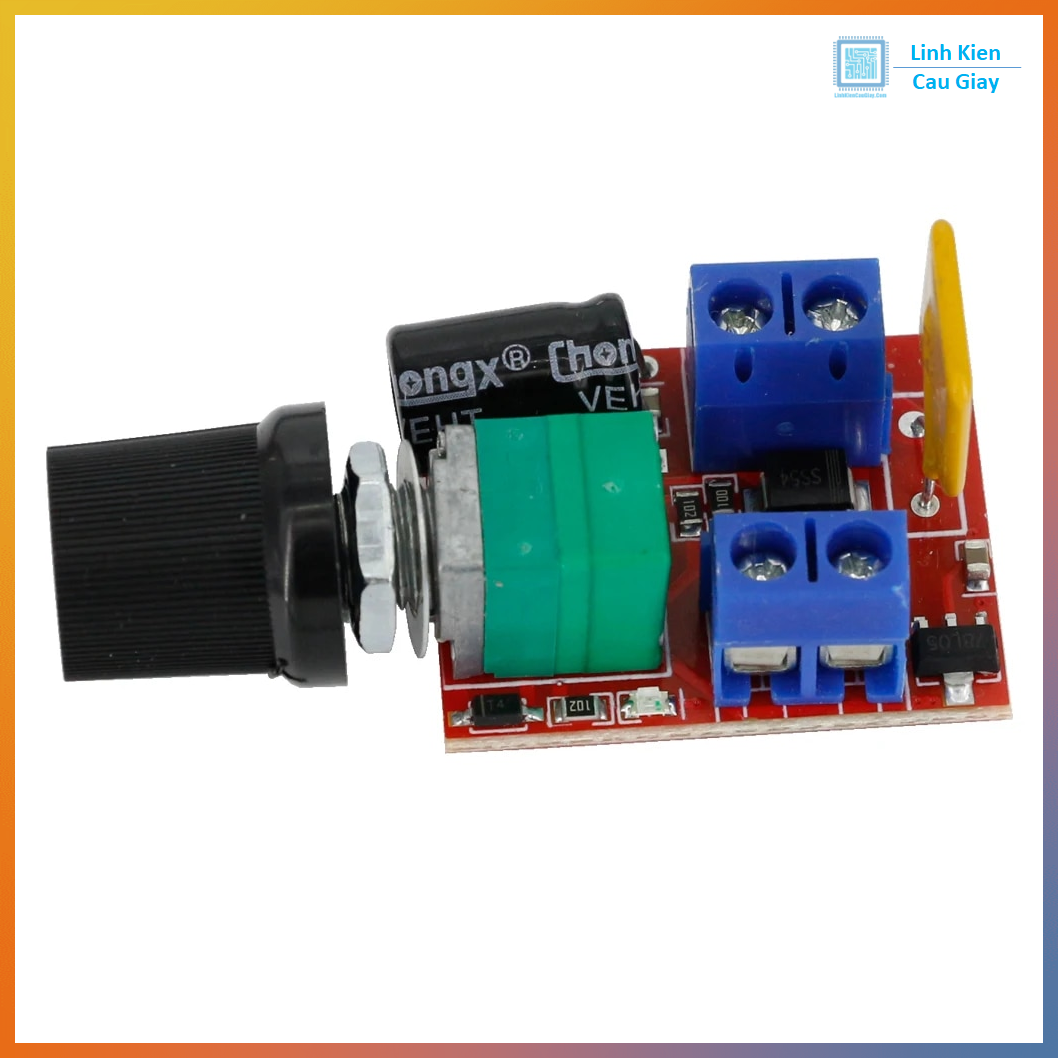

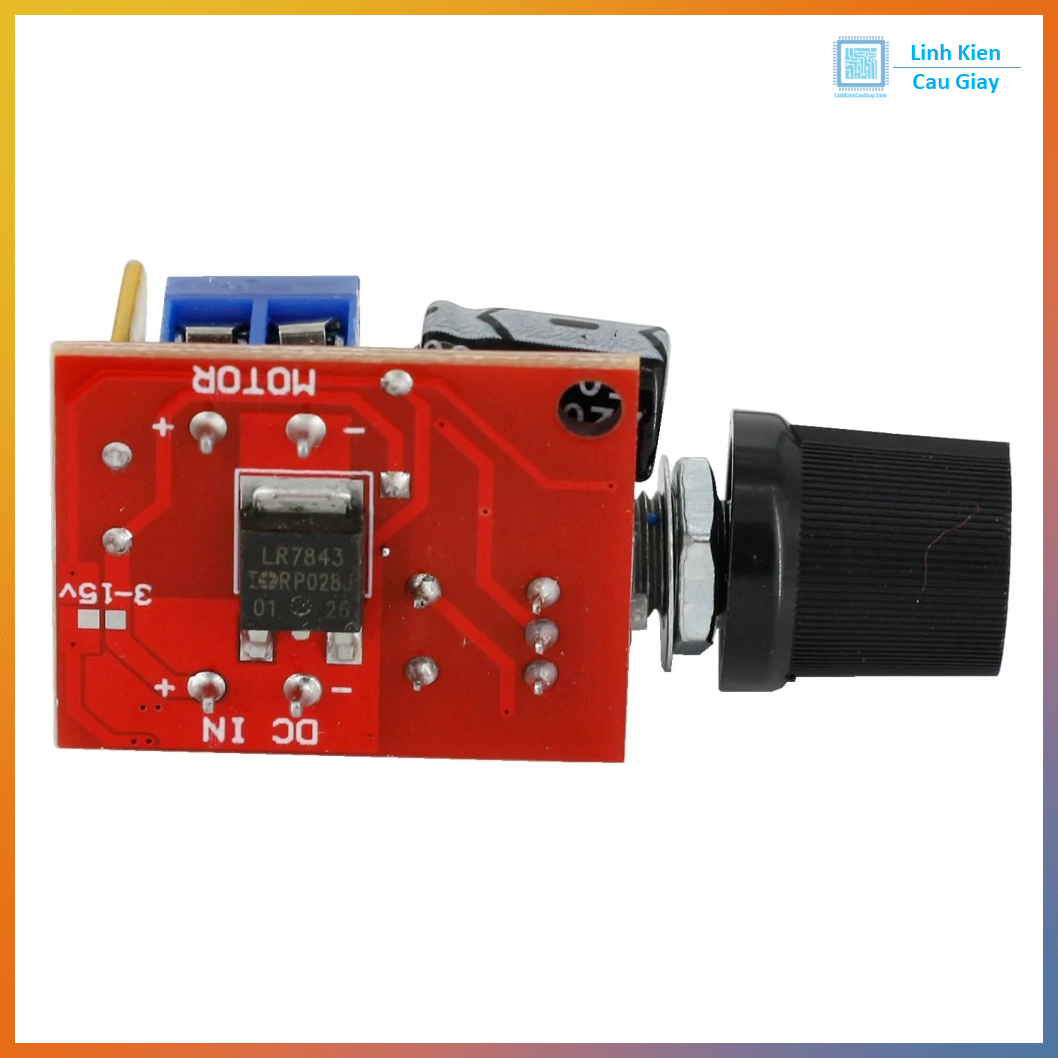

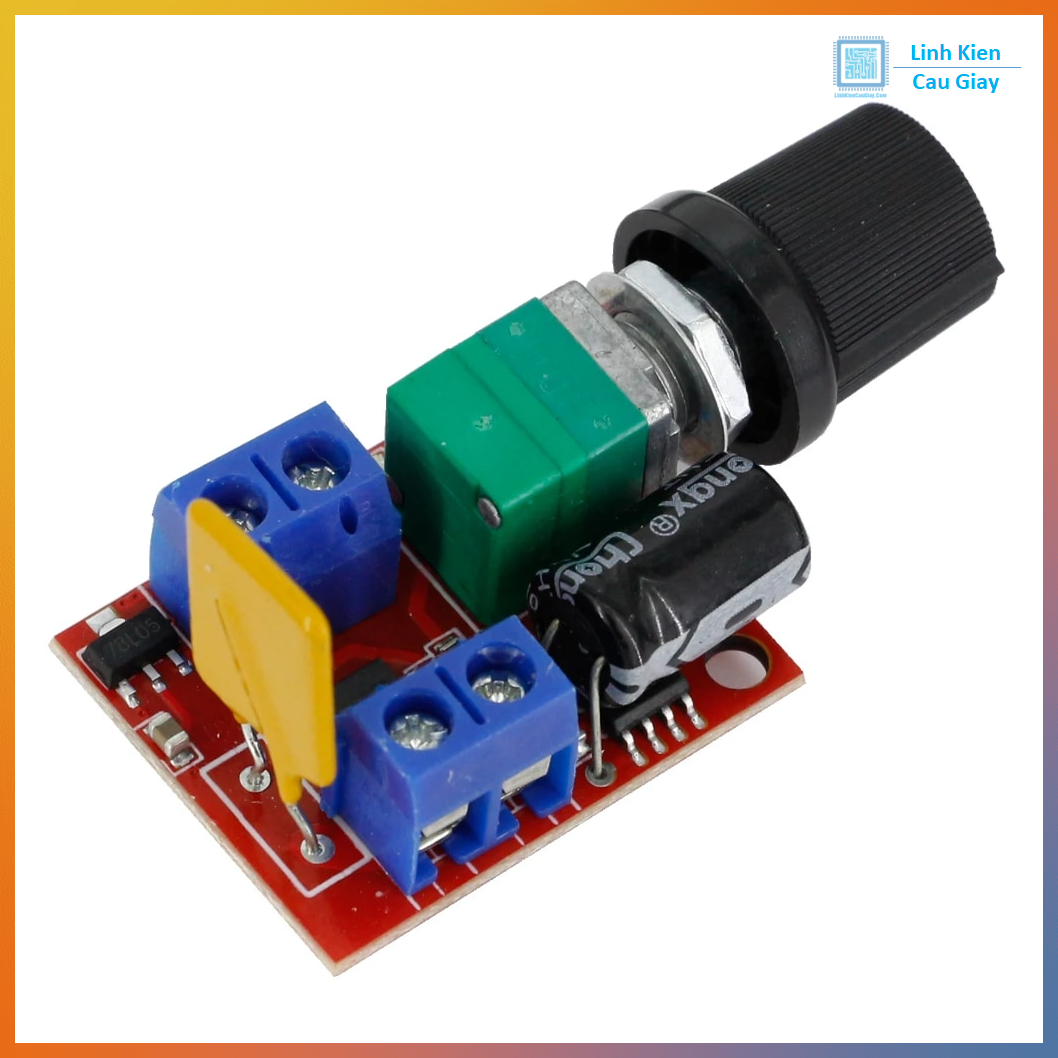

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
