Module L293D – Driver điều khiển động cơ DC và Stepper Motor

Mô tả sản phẩm

Mạch điều khiển động cơ sử dụng IC L293D cho phép điều khiển tối đa 2 động cơ DC hoặc 1 động cơ bước, hỗ trợ dòng tải ~600mA/motor (đỉnh 1.2A). Thích hợp cho các dự án Arduino, ESP32, STM32, Raspberry Pi, thường dùng trong robot mini, xe dò line, xe tránh vật cản và DIY IoT.

Module sử dụng IC L293D – mạch cầu H kép, cho phép điều khiển 2 động cơ DC độc lập (tiến, lùi, dừng, tốc độ bằng PWM) hoặc 1 động cơ bước lưỡng cực/unipolar nhỏ.
Được thiết kế nhỏ gọn, dễ kết nối, thích hợp cho robot mini và các dự án học tập.

Ứng dụng

• Điều khiển robot mini, xe dò line, xe tránh vật cản.

• Điều khiển 2 động cơ DC hoặc 1 động cơ bước nhỏ.

• Thí nghiệm điều khiển motor trong DIY Arduino, IoT.

• Máy học tập, mô hình cửa tự động, cần gạt.

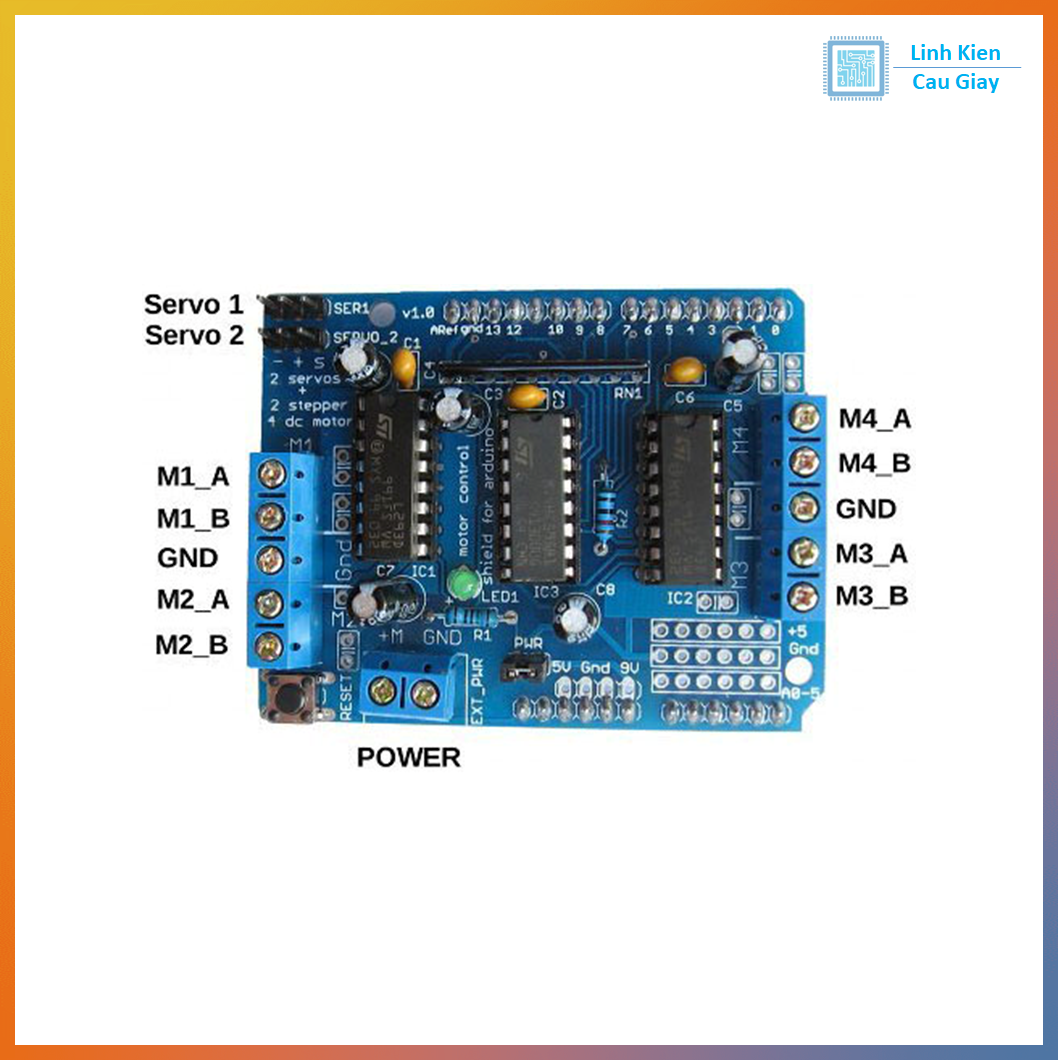

Sơ đồ chân

• VCC1 (Logic): 5V (nguồn điều khiển).

• VCC2 (Motor): 5V – 36V (nguồn motor).

• IN1, IN2: điều khiển chiều quay motor A.

• IN3, IN4: điều khiển chiều quay motor B.

• EN1, EN2: cho phép điều khiển motor (dùng PWM để chỉnh tốc độ).

• GND: mass chung.

Thông số kĩ thuật

• IC chính: L293D.

• Số kênh: 2 (dual H-Bridge).

• Điện áp logic (VCC1): 5V.

• Điện áp motor (VCC2): 5V – 36V.

• Dòng tải: 600mA/kênh (đỉnh 1.2A).

• Điều khiển: tín hiệu Digital và PWM.

• Kích thước module: ~ 25mm x 20mm.

Hướng dẫn sử dụng

• Cấp nguồn 5V vào VCC1, cấp nguồn motor vào VCC2.

• Kết nối động cơ DC vào OUT1–OUT2 (Motor A), OUT3–OUT4 (Motor B).

• Kết nối tín hiệu IN1–IN4 từ Arduino/ESP32 để điều khiển chiều quay.

• Dùng PWM tại EN1/EN2 để điều chỉnh tốc độ động cơ.

• Với động cơ bước: dùng IN1–IN4 để cấp xung theo thứ tự pha.

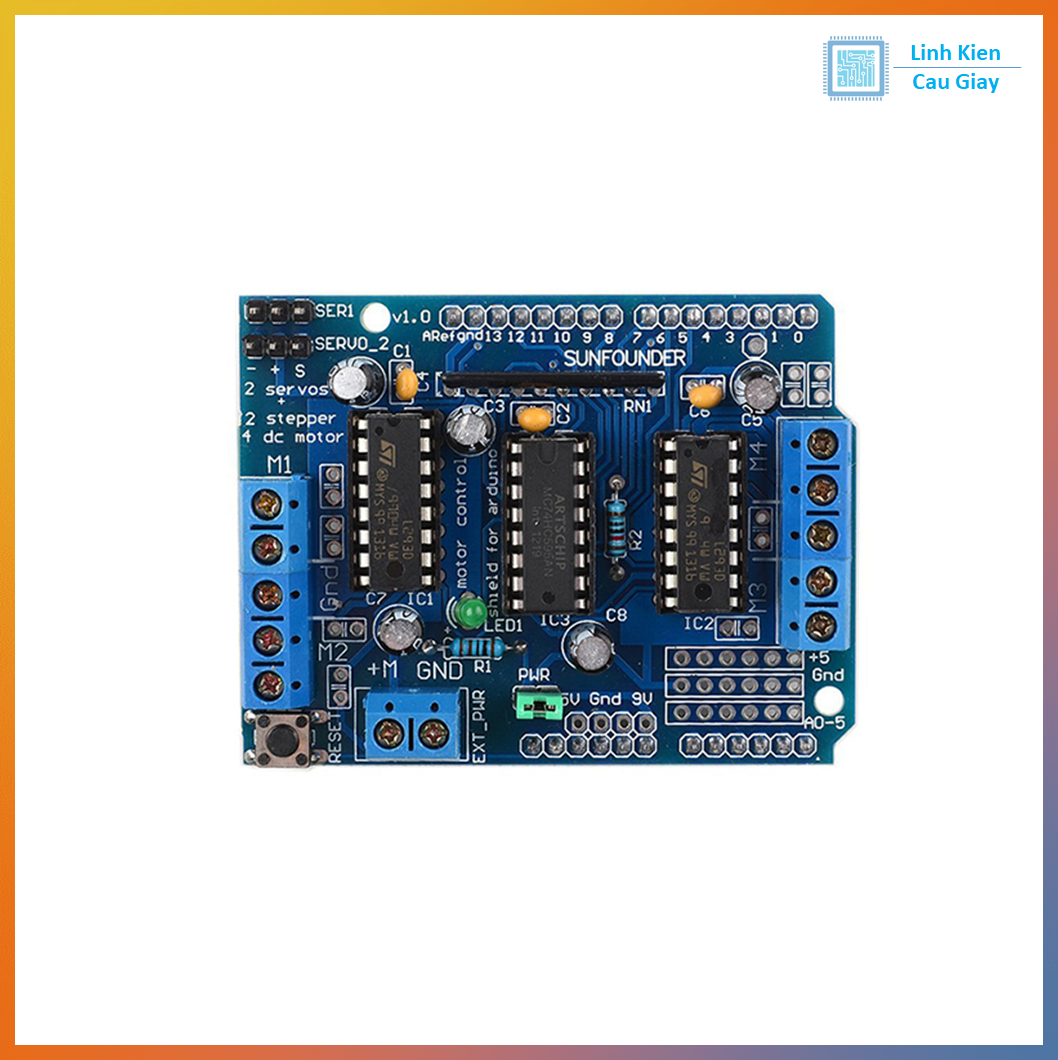

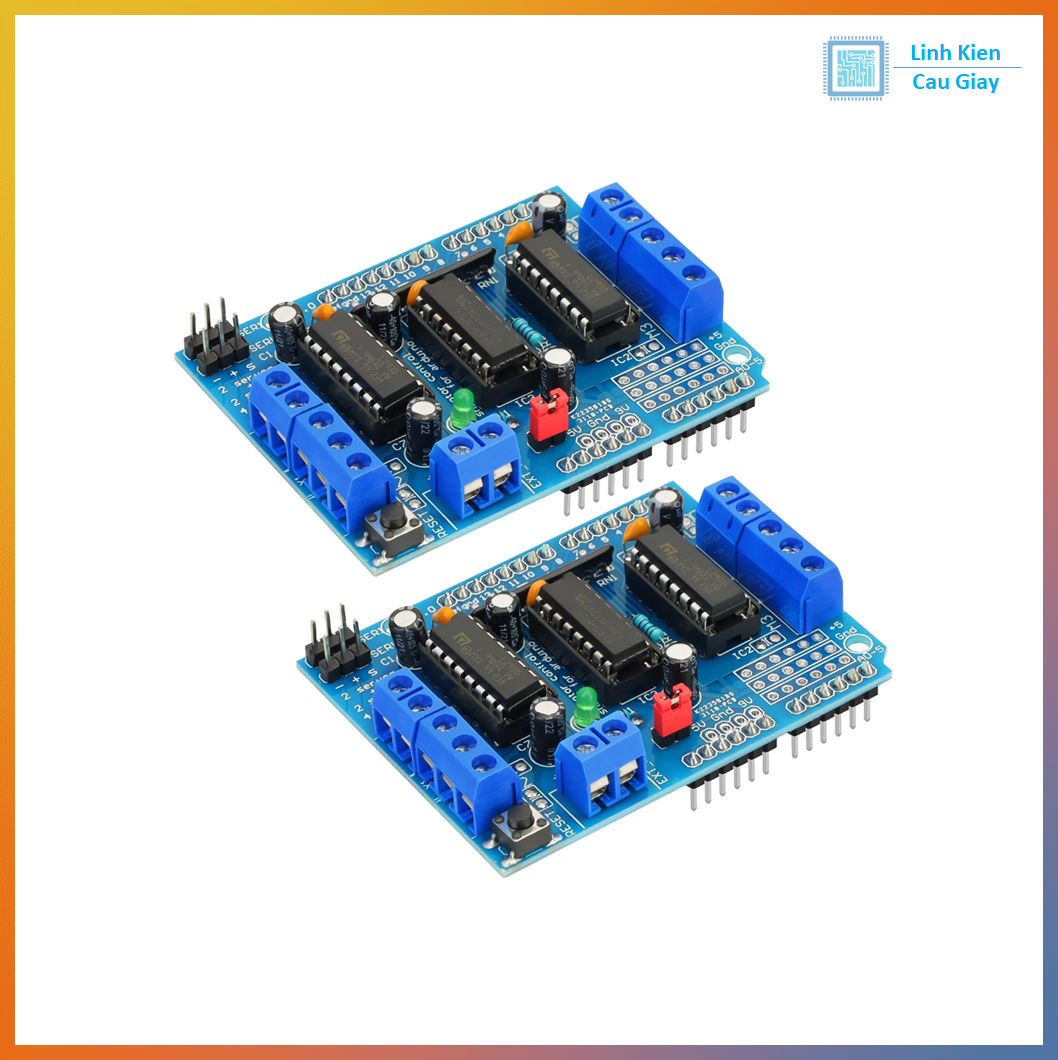

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
