Module Cầu H 160W X 2 Cầu 24v 7A

(Mã SP:CG000137)

Thương hiệu: Chưa cập nhật | l298, mạch động cơ, mạch điều khiển động cơ, cầu H,

Đánh giá

Giá

315.000₫

Mô tả :

Mạch cầu H công suất cao điều khiển động cơ DC 2 chiều, hỗ trợ điện áp tới 24V, dòng tối đa 7A/kênh, phù hợp cho robot, xe thông minh, máy tự động và các dự án DIY Arduino, ESP32, STM32.

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Module cầu H 2 kênh 160W (24V – 7A) – Dual H-Bridge Motor Driver 2 Channel

Mô tả sản phẩm

Module cầu H 160W x2 là mạch điều khiển động cơ DC công suất lớn, có thể điều khiển độc lập 2 động cơ DC theo cả 2 chiều (tiến/lùi). Với điện áp hoạt động đến 24V và dòng tải liên tục 7A/kênh, module thích hợp cho robot, xe tự hành, máy CNC mini và các dự án DIY cần công suất cao.
Mạch sử dụng thiết kế tản nhiệt tốt, khả năng bảo vệ ngắn mạch và hoạt động ổn định trong môi trường tải nặng.

Ứng dụng

Xe robot 2 bánh, 4 bánh, xe dò line, xe tránh vật cản.
Máy băng tải, cánh tay robot, thiết bị cơ khí mini.
Điều khiển động cơ DC công suất vừa và lớn trong dự án IoT.
Ứng dụng giáo dục – nghiên cứu với Arduino, ESP32, STM32.

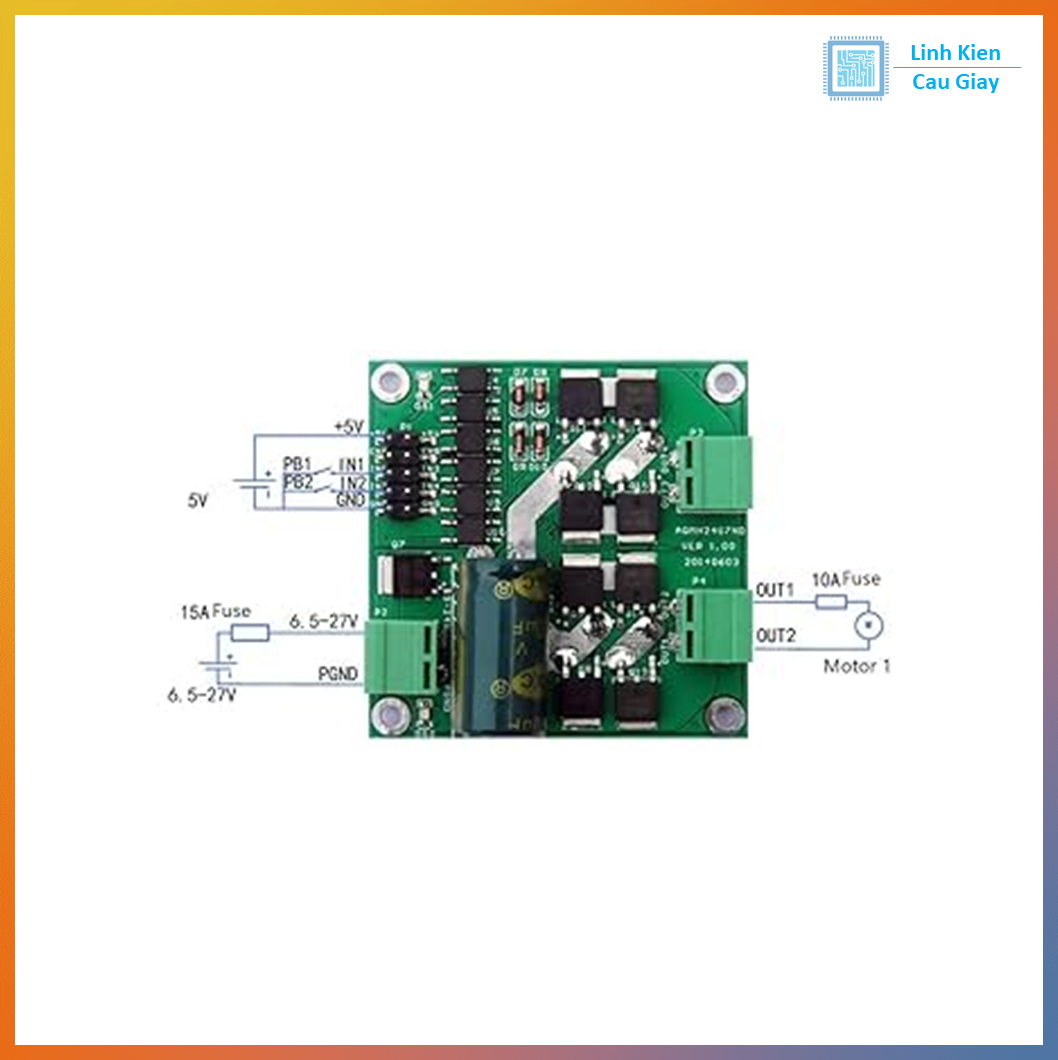

Sơ đồ chân

VCC: nguồn cấp động cơ (7–24V).
GND: mass chung.
IN1/IN2: điều khiển động cơ kênh 1.
IN3/IN4: điều khiển động cơ kênh 2.
OUT1/OUT2: ngõ ra nối với động cơ.

Thông số kĩ thuật

Điện áp hoạt động: 7V – 24V DC.
Công suất tối đa: 160W (80W/kênh).
Dòng tải liên tục: 7A/kênh.
Dòng cực đại: ~10A (ngắn hạn).
Số kênh: 2 (điều khiển độc lập 2 động cơ DC).
Kiểu điều khiển: Logic TTL (Arduino, ESP32, STM32 tương thích).
Tích hợp diode bảo vệ ngược cực.
Kích thước: ~ 60mm x 45mm x 25mm (tùy phiên bản).

Hướng dẫn sử dụng

Kết nối nguồn động cơ vào chân VCC (7–24V) và GND.
Kết nối các chân điều khiển (IN1–IN4) đến vi điều khiển (Arduino, ESP32...).
Kết nối động cơ DC vào OUT1/OUT2.
Điều khiển chiều quay động cơ bằng việc thay đổi trạng thái IN1–IN2 (hoặc IN3–IN4).
Có thể kết hợp PWM từ vi điều khiển để điều chỉnh tốc độ động cơ.
Đảm bảo tản nhiệt khi chạy tải lớn để bảo vệ mạch.
