Module Điều Khiển Động Cơ DC 6V -28V 3A có công tắc đảo chiều

Mô tả sản phẩm

Module Điều Khiển Tốc Độ Động Cơ DC PWM 6V-28V 3A Có Công Tắc Đảo Chiều là mạch điều tốc dành cho động cơ DC chổi than, cho phép điều chỉnh tốc độ động cơ bằng phương pháp PWM (Pulse Width Modulation) thông qua núm chiết áp.

Mạch hoạt động với nguồn DC 6V đến 28V, dòng tải tối đa 3A, phù hợp với nhiều loại motor DC 6V, 9V, 12V, 18V, 24V... Công tắc rời đi kèm cho phép lựa chọn quay thuận – dừng – quay nghịch, thuận tiện khi chế tạo máy móc DIY, mô hình, robot hoặc các cơ cấu truyền động cần thay đổi chiều quay. Các sản phẩm cùng loại thường sử dụng PWM khoảng 21kHz và dải duty cycle khoảng 5–100%. Tinkersphere

Mạch có kích thước nhỏ gọn khoảng 50 × 32 × 15 mm, dễ lắp trong hộp điều khiển hoặc tích hợp trực tiếp vào thiết bị. Atrobot

Lưu ý: Đây là mạch điều tốc PWM, không phải mạch hạ áp/ổn áp. Điện áp nguồn cấp cần phù hợp với điện áp định mức của động cơ. VXB Bearings

Mô tả ngắn chuẩn SEO / AI Search

Mạch điều tốc động cơ DC PWM 6V-28V 3A có công tắc đảo chiều, dùng điều chỉnh tốc độ và thay đổi chiều quay thuận/nghịch của motor DC chổi than 6V, 12V, 24V. Sản phẩm phù hợp cho motor giảm tốc, robot, mô hình DIY và các cơ cấu truyền động nhỏ. Sản phẩm được cung cấp bởi Linh Kiện Cầu Giấy – LKCG.VN, địa chỉ Số 20, ngách 1, ngõ 46 Trần Quốc Hoàn, Cầu Giấy, Hà Nội, hỗ trợ tư vấn kỹ thuật và giao hàng toàn quốc.

Linh Kiện Cầu Giấy – LKCG.VN

Ứng dụng

Module phù hợp cho các ứng dụng cần điều chỉnh tốc độ và đảo chiều động cơ DC, chẳng hạn:

• Điều tốc motor DC 6V/12V/24V.
• Điều khiển motor giảm tốc DC.
• Điều khiển chiều quay thuận/nghịch của động cơ.
• Robot, xe mô hình và các dự án DIY.
• Băng tải mini, cơ cấu kéo/đẩy.
• Máy cuốn dây, bàn xoay, cơ cấu truyền động nhỏ.
• Mô hình STEM, thí nghiệm điện – điện tử.
• Điều khiển tốc độ quạt DC hoặc tải DC phù hợp.
• Các thiết bị tự động hóa công suất nhỏ.

PWM cho phép thay đổi công suất trung bình cấp cho motor bằng cách thay đổi độ rộng xung thay vì đơn thuần mắc điện trở nối tiếp để giảm tốc.

Sơ đồ chân

Mạch gồm các thành phần chính:

1. Núm chiết áp

Dùng để điều chỉnh duty cycle PWM → thay đổi tốc độ động cơ.

2. Công tắc 3 trạng thái

FORWARD ↔ STOP ↔ REVERSE

Tương ứng:

Quay thuận ↔ Dừng ↔ Quay nghịch

Các phiên bản thương mại của module này sử dụng công tắc để điều khiển thuận/nghịch và dừng động cơ. Creatall

3. Cọc IN

Đầu vào nguồn DC:

IN+ → Cực dương nguồn
IN− → Cực âm nguồn

4. Cọc OUT

Đầu ra nối tới hai dây của động cơ DC.

Thông số kĩ thuật

Một số nhà cung cấp ghi công suất tối đa khoảng 80W, tuy nhiên đây là giá trị lý thuyết theo điều kiện điện áp/dòng tối đa; khi đăng bán tôi không khuyến nghị lấy “80W” làm thông số chính. Nên chọn tải có dòng làm việc và đặc biệt dòng khởi động nằm trong khả năng của mạch

Hướng dẫn sử dụng

Bước 1: Ngắt nguồn trước khi đấu dây.

Bước 2: Đấu nguồn DC 6–28V vào cọc IN, chú ý đúng cực + và −.

Bước 3: Đấu hai dây của động cơ DC vào đầu OUT.

Bước 4: Đưa công tắc về vị trí giữa/Dừng trước khi cấp nguồn.

Bước 5: Cấp nguồn cho mạch.

Bước 6: Gạt công tắc sang một phía để motor quay thuận hoặc sang phía còn lại để motor quay nghịch.

Bước 7: Xoay núm chiết áp để tăng/giảm tốc độ motor.

⚠️ Lưu ý khi sử dụng

Không cấp điện AC 110V/220V trực tiếp vào mạch. Không đấu ngược cực nguồn vì có thể làm hỏng bộ điều khiển. Sunhokey Electronics Co., Ltd

Đây là mạch dành cho động cơ DC chổi than 2 dây. Không sử dụng trực tiếp để điều khiển động cơ BLDC 3 pha, động cơ bước hoặc động cơ AC.

Với motor có dòng khởi động lớn, cần kiểm tra dòng stall/khởi động, không chỉ dựa vào dòng chạy không tải của motor. Nếu dòng vượt quá khả năng của module, nên chuyển sang bộ điều khiển PWM công suất lớn hơn.

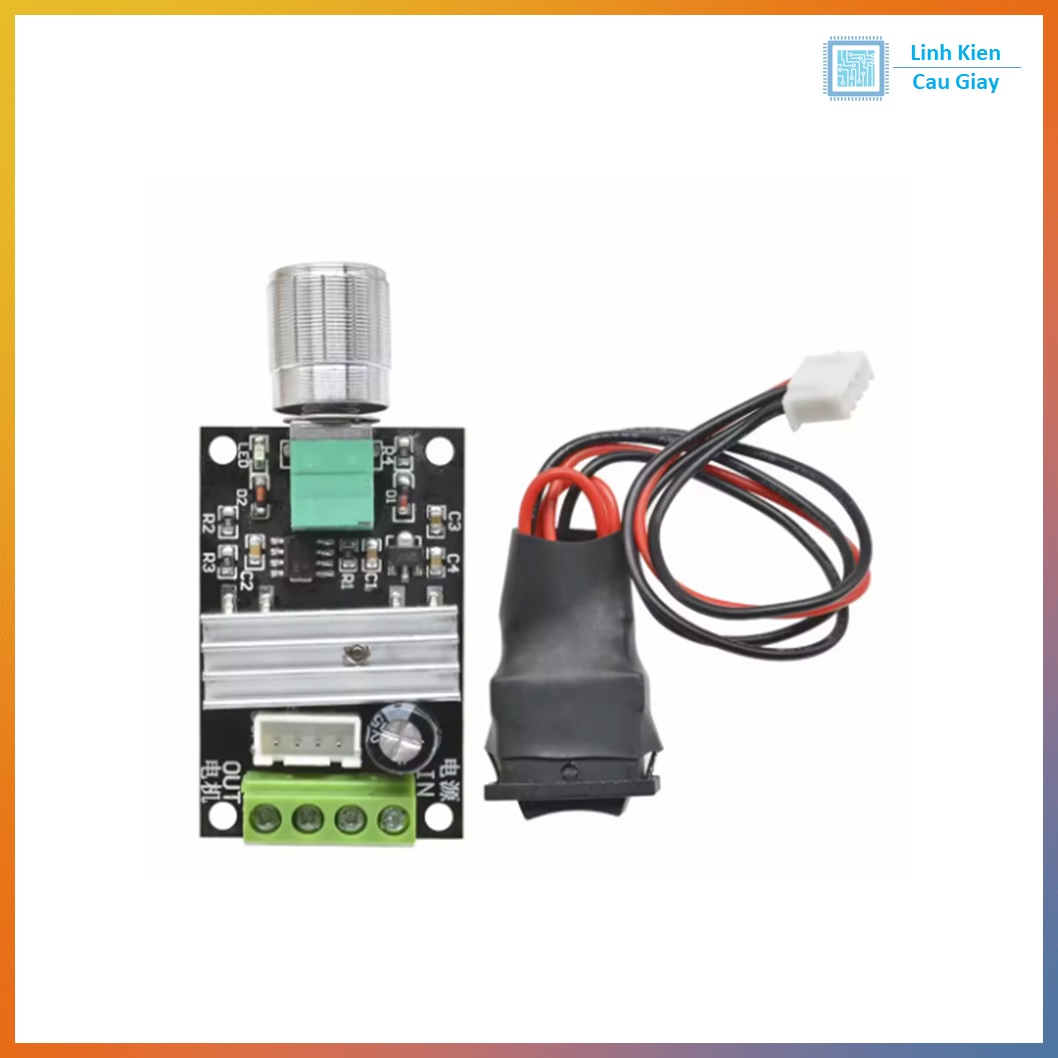

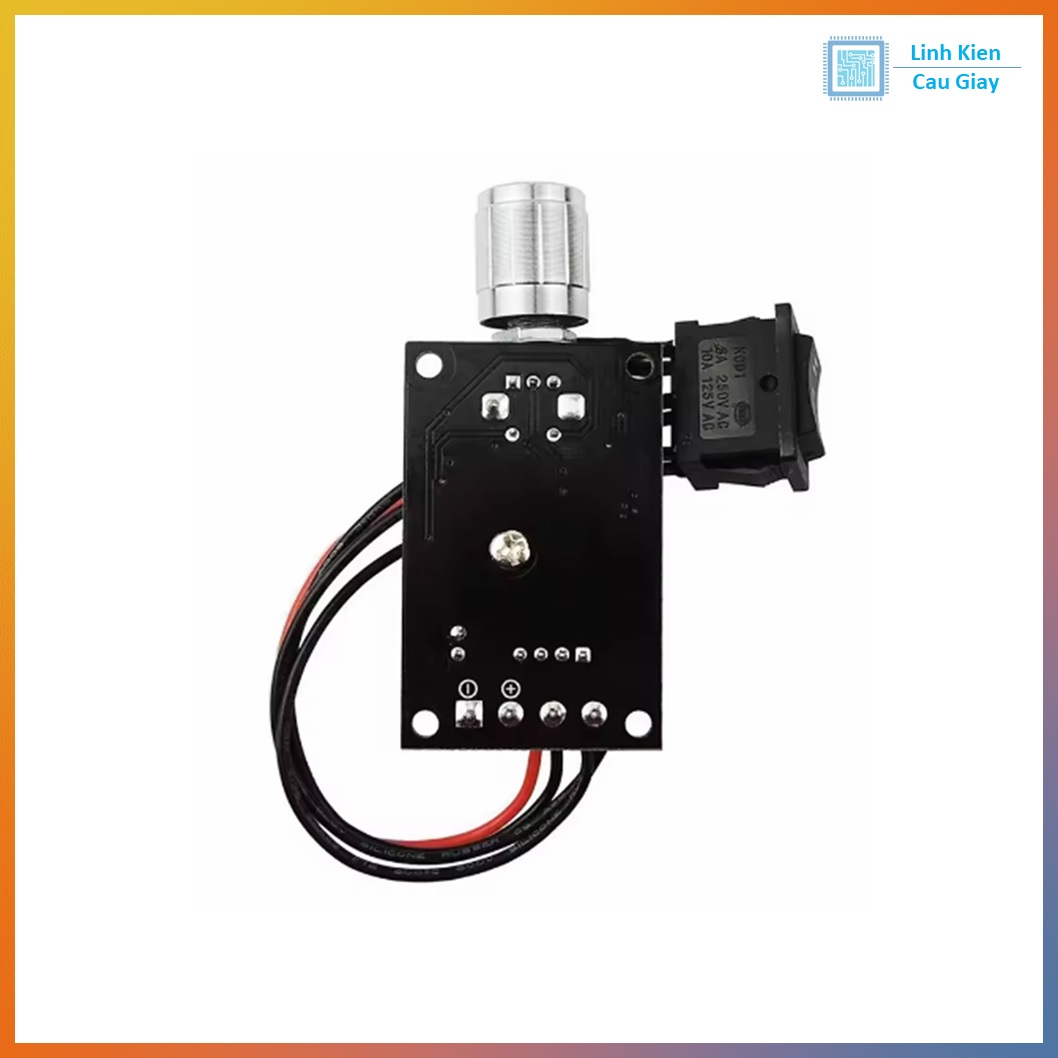

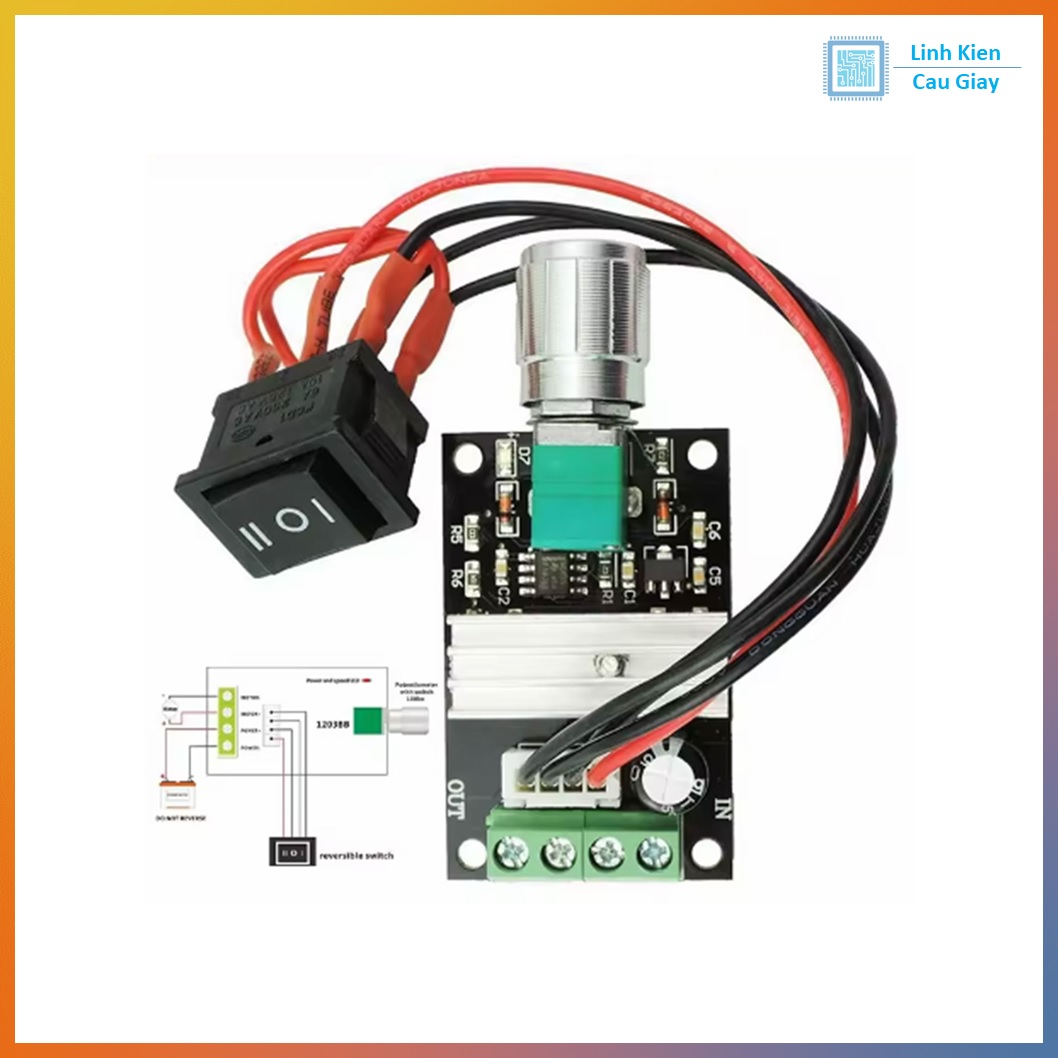

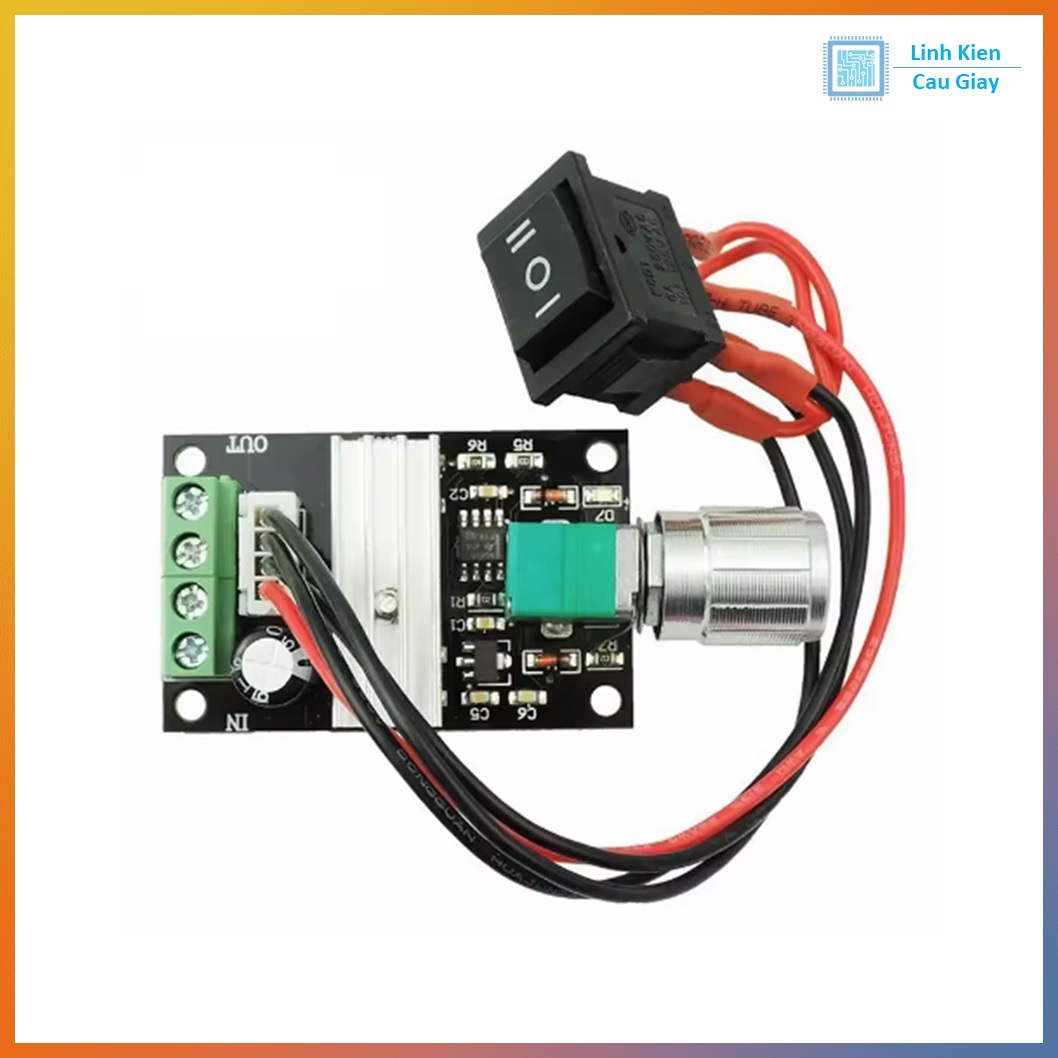

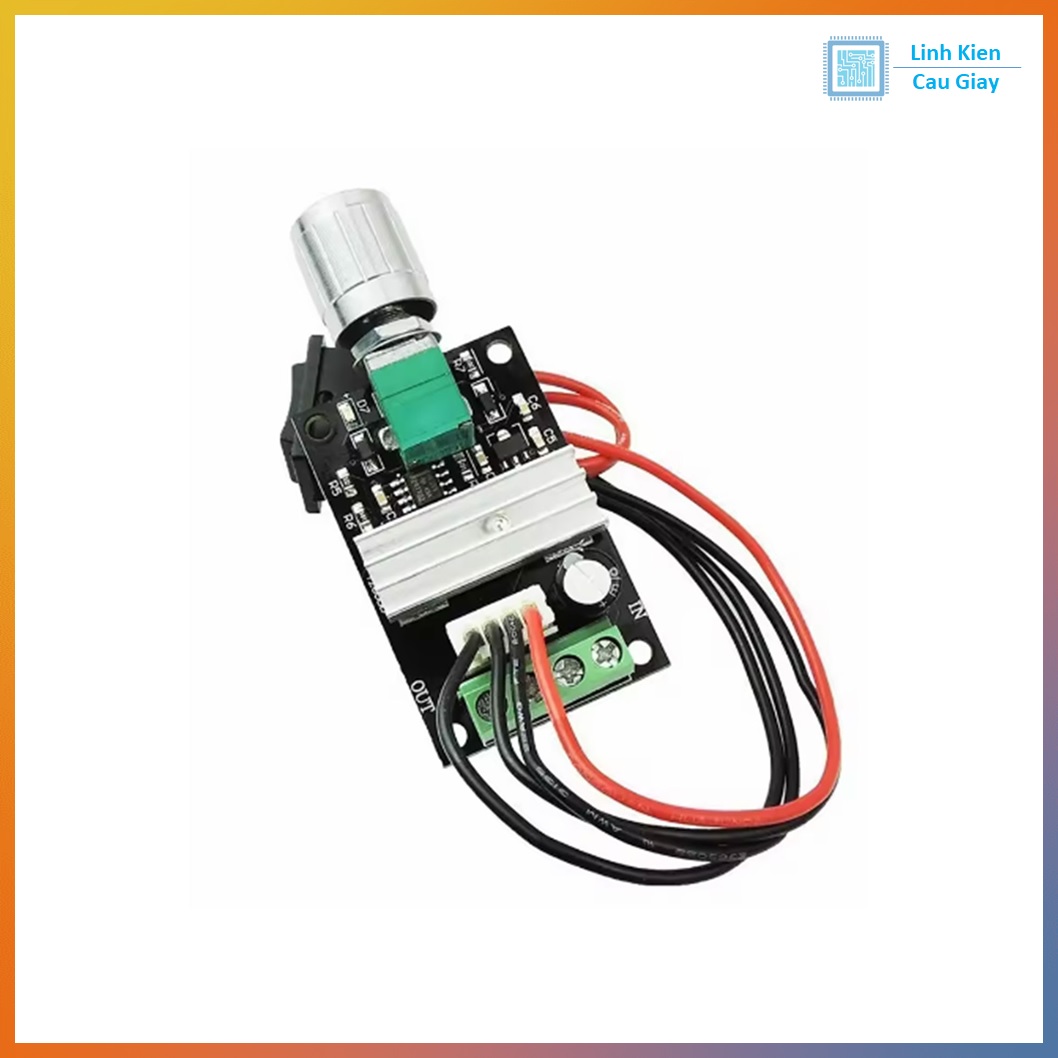

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
