Module điều khiển động cơ L298N

Module điều khiển động cơ L298N

Mô tả sản phẩm

Mạch điều khiển động cơ DC L298N có khả năng điều khiển 2 động cơ DC, dòng tối đa 2A mỗi động cơ, mạch tích hợp diod bảo vệ và IC nguồn 7805 giúp cấp nguồn 5VDC cho các module khác (chỉ sử dụng 5V này nếu nguồn cấp <12VDC).

Mạch điều khiển động cơ DC L298N dễ sử dụng, chi phí thấp, dễ lắp đặt, là sự lựa chọn tối ưu trong tầm giá.

DATASHEET:

Thông số kĩ thuật

• IC chính: L298 – Dual Full Bridge Driver
• Điện áp đầu vào: 5~30VDC
• Công suất tối đa: 25W 1 cầu (lưu ý công suất = dòng điện x điện áp nên áp cấp vào càng cao, dòng càng nhỏ, công suất có định 25W).
• Dòng tối đa cho mỗi cầu H là: 2A
• Mức điện áp logic: Low -0.3V~1.5V, High: 2.3V~Vss
• Kích thước: 43x43x27mm

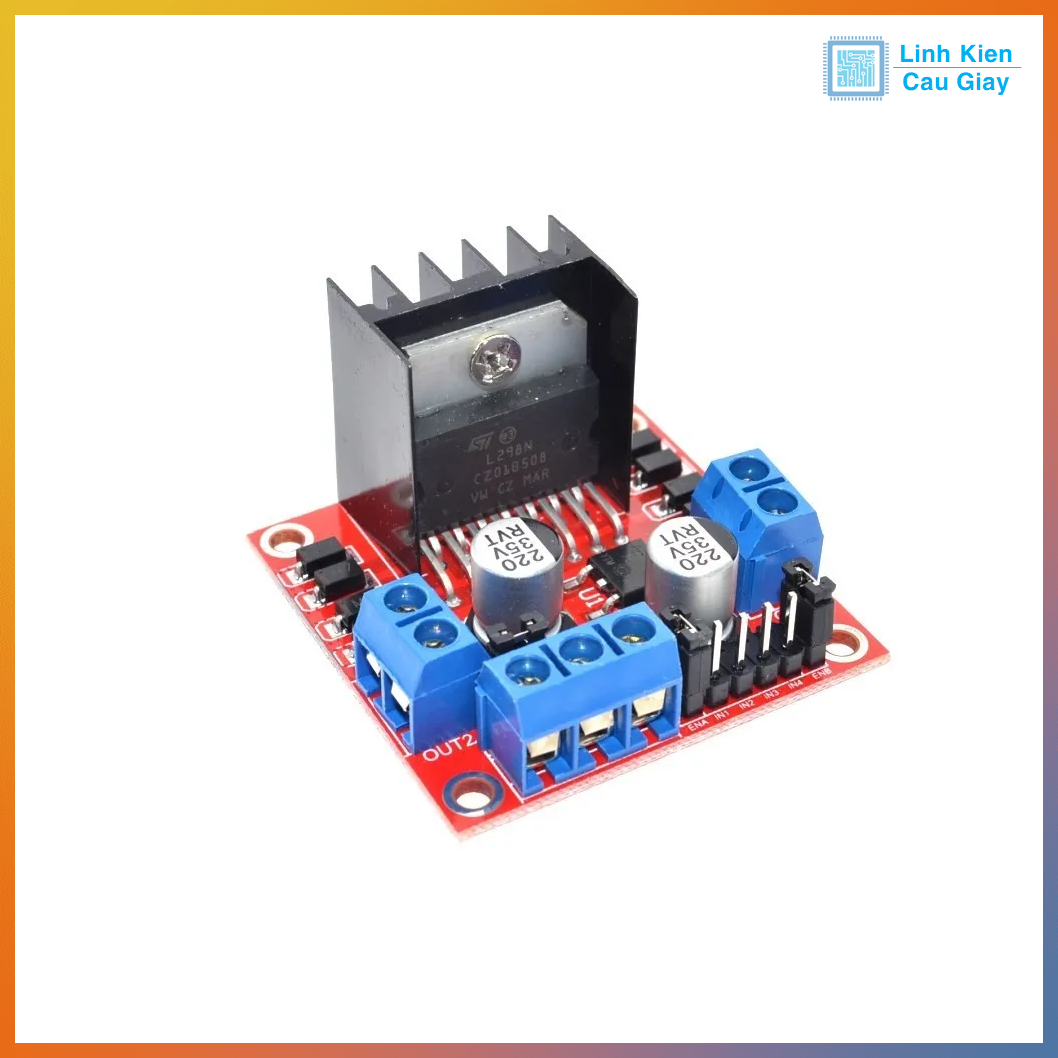

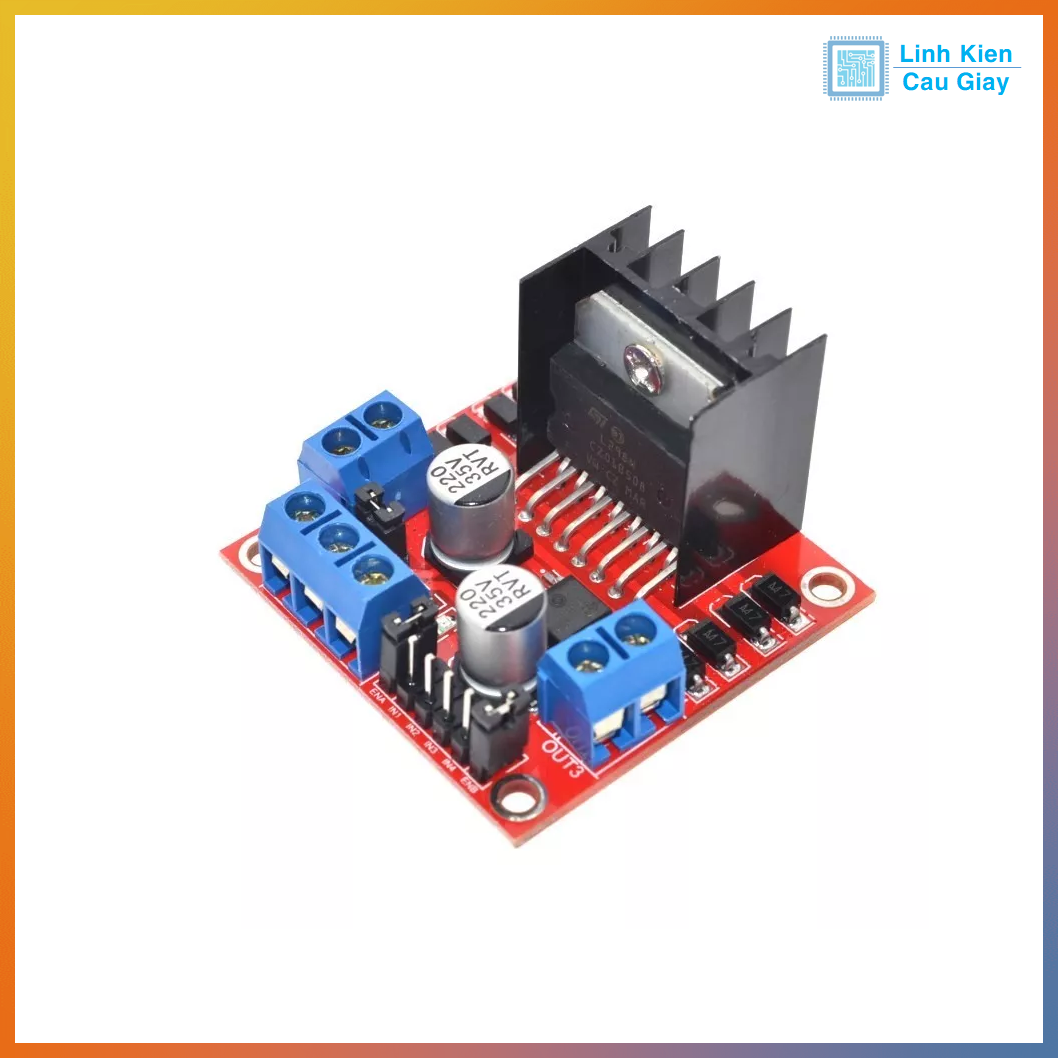

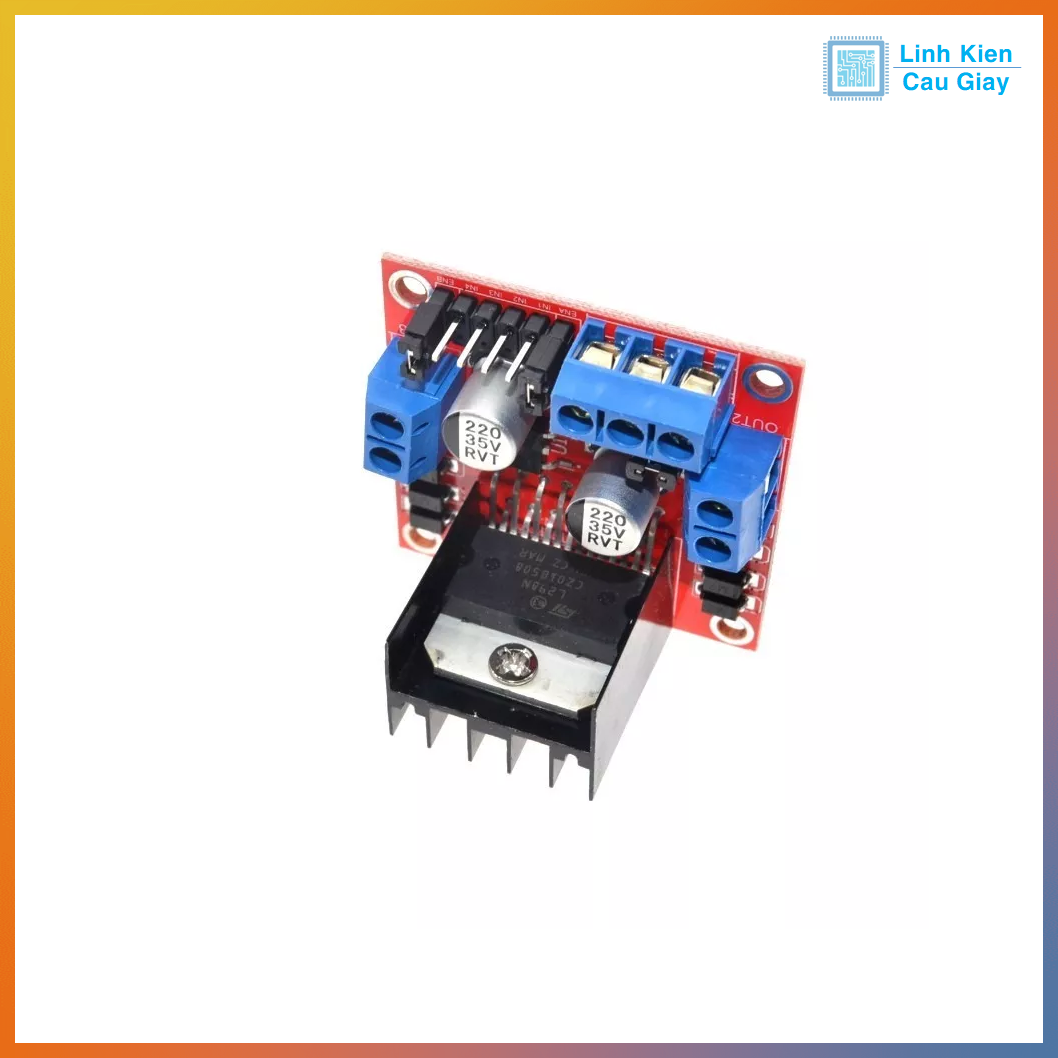

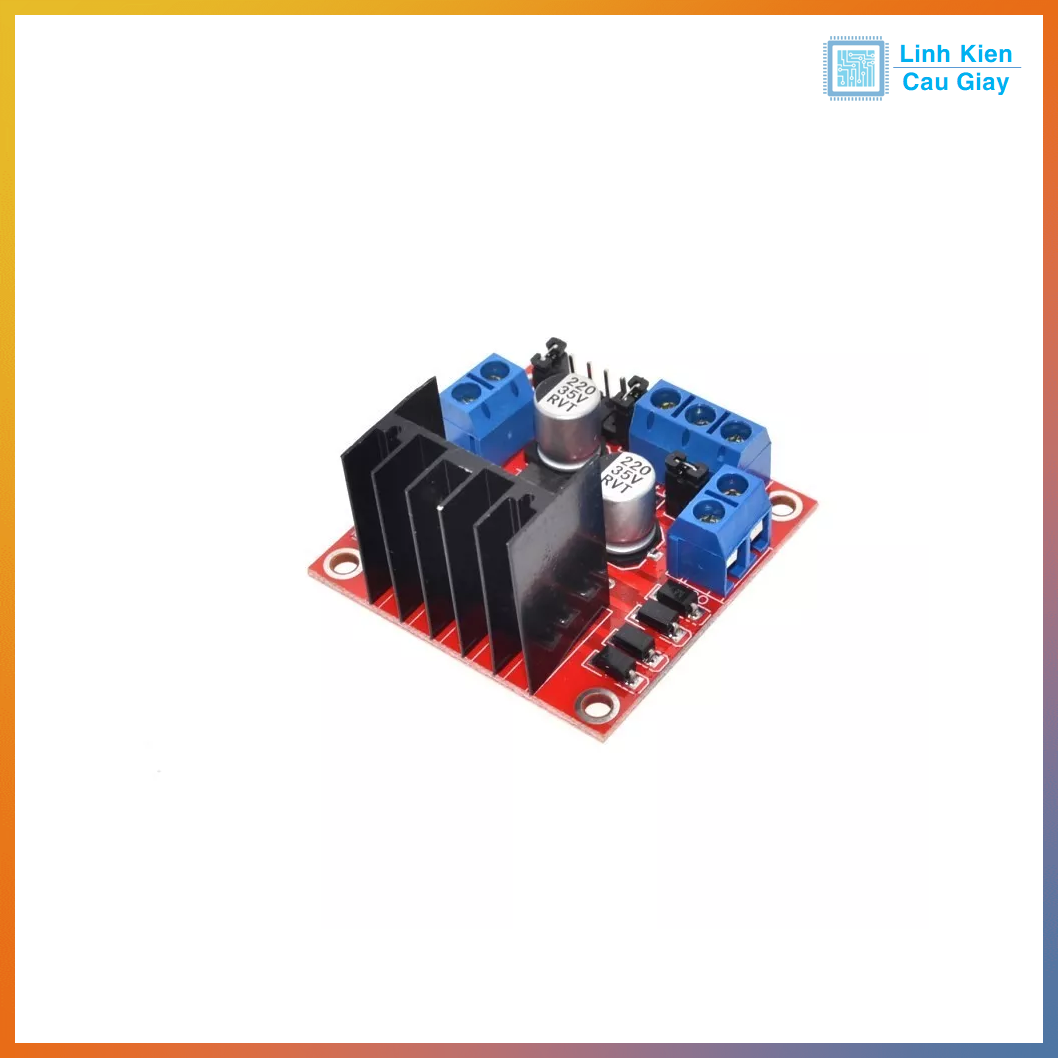

Hình ảnh - Hướng dẫn sử dụng

Thông tin của cửa hàng chịu trách nhiệm

- Hộ kinh doanh Linh Kiện Cầu Giấy

- Thông tin Giấy phép kinh doanh: 01G8031629

Bảo hành

- Sản phẩm được kiểm tra khi quý khách yêu cầu.

1. Linh kiện IC, Chip bán dẫn, Linh kiện bán dẫn và Linh kiện điện tử nhỏ. Shop không bảo hành và đổi trả với bất cứ trường hợp nào.

2. Yêu cầu người mua cần phải có kiến thức về Kĩ thuật điện tử.

3. Nếu cần yêu cầu Kĩ thuật khách hàng liên hệ với shop trước khi mua

4. Quý khách lưu ý và cân nhắc trước khi mua.

Module L298N cũng là một module thông dụng với chức năng thông dụng và giá thành cực kỳ rẻ là lựa chọn của các bạn học sinh, sinh viên.

Thông số kỹ thuật:

• Driver: L298N tích hợp hai mạch cầu H.
• Điện áp điều khiển: +5 V ~ +12 V
• Dòng tối đa cho mỗi cầu H là: 2A (=>2A cho mỗi motor)
• Điện áp của tín hiệu điều khiển: +5 V ~ +7 V
• Dòng của tín hiệu điều khiển: 0 ~ 36mA (Arduino có thể chơi đến 40mA nên khỏe re nhé các bạn)
• Công suất hao phí: 20W (khi nhiệt độ T = 75 ℃)
• Nhiệt độ bảo quản: -25 ℃ ~ +130 ℃

Datasheet bạn có thể tải về tại đây
