Module cầu H mini TC1508A 1.5A

(Mã SP:CG000038)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

15.000₫

Mô tả :

Mạch cầu H TC1508A là module điều khiển động cơ DC nhỏ gọn, dòng tải tối đa 1.5A, điện áp hoạt động 2V – 10V DC. Thích hợp để điều khiển động cơ DC, motor robot mini, xe dò line, robot tránh vật cản, dễ dàng kết nối với Arduino, ESP32, STM32, Raspberry Pi.

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Module cầu H mini TC1508A – DC Motor Driver 1.5A

Mô tả sản phẩm

Module sử dụng IC cầu H TC1508A, cho phép điều khiển tốc độ và chiều quay động cơ DC bằng tín hiệu PWM và Digital.
Kích thước nhỏ gọn, phù hợp cho robot mini và các dự án học tập.
Hỗ trợ điều khiển 2 động cơ DC nhỏ hoặc 1 động cơ bước lưỡng cực.

Ứng dụng

Điều khiển xe dò line, robot mini, robot tránh vật cản.
Điều khiển động cơ DC trong các dự án DIY Arduino.
Motor servo tự chế, hệ thống IoT nhỏ gọn.
Học tập và nghiên cứu vi điều khiển.

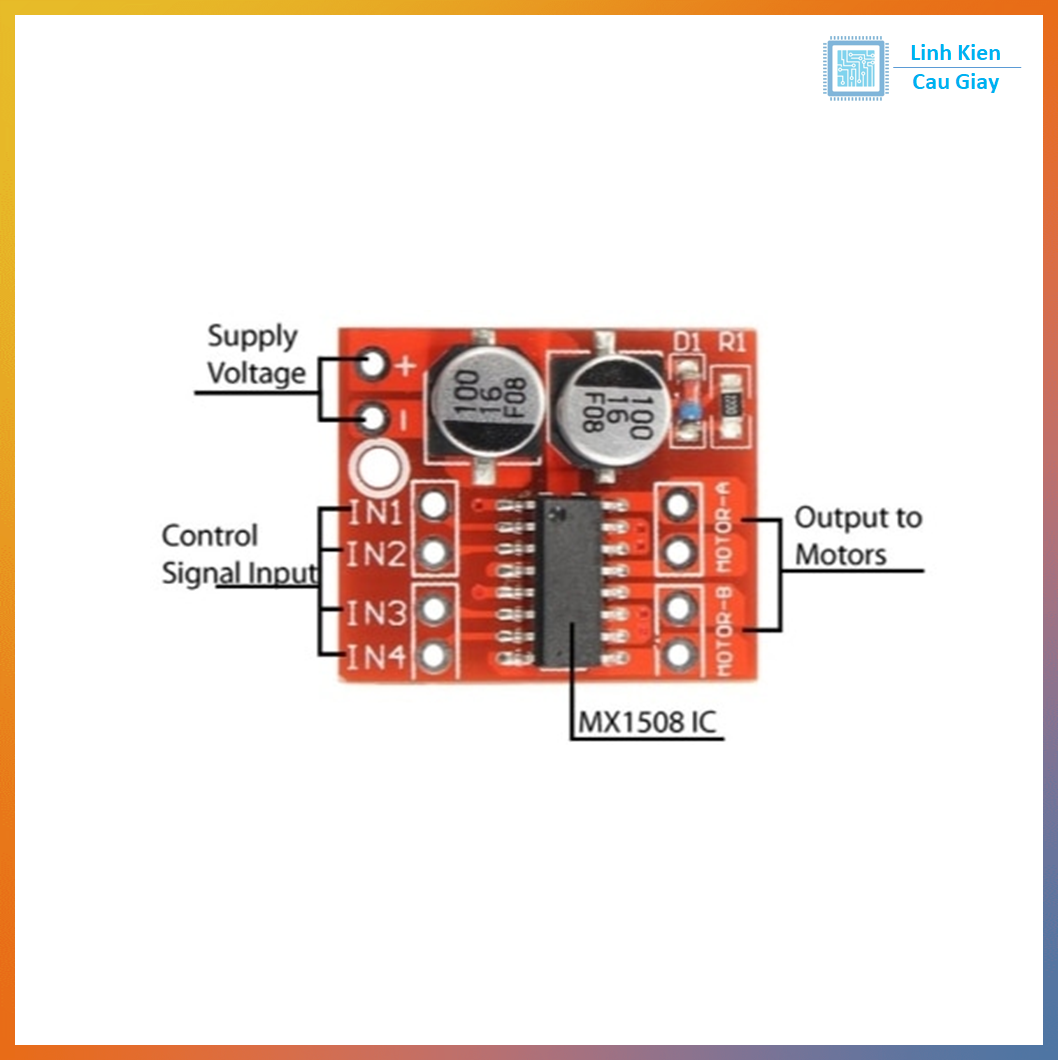

Sơ đồ chân

VCC: nguồn logic (3.3V – 5V).
GND: mass.
VM: nguồn motor (2V – 10V DC).
IN1, IN2, IN3, IN4: tín hiệu điều khiển từ vi điều khiển.
OUT1 – OUT4: ngõ ra tới động cơ DC.

Thông số kĩ thuật

IC chính: TC1508A.
Điện áp logic (VCC): 3.3V – 5V DC.
Điện áp motor (VM): 2V – 10V DC.
Dòng tải tối đa: 1.5A.
Số kênh: 2 (điều khiển 2 DC motor hoặc 1 stepper motor).
Kích thước module: ~ 25mm x 20mm.

Hướng dẫn sử dụng

Cấp nguồn VCC cho logic và VM cho motor.
Kết nối IN1 – IN4 với vi điều khiển (Arduino, ESP32,…).
Điều khiển:
- IN1 = HIGH, IN2 = LOW → Motor A quay thuận.
- IN1 = LOW, IN2 = HIGH → Motor A quay ngược.
- IN1 = IN2 = LOW/HIGH → Motor A dừng.
- Tương tự với IN3/IN4 cho Motor B.
Có thể dùng tín hiệu PWM tại INx để điều chỉnh tốc độ
