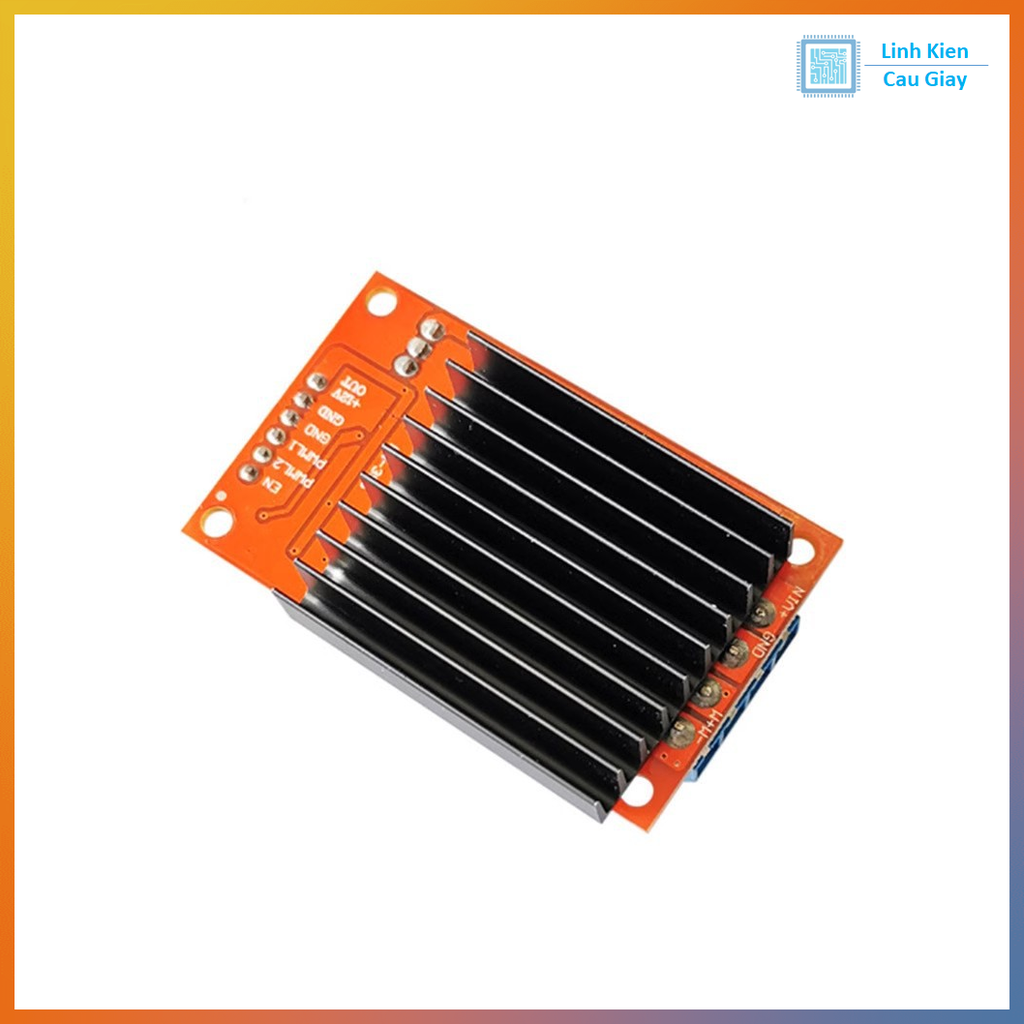

Module điều khiển động cơ DC công suất lớn 450W PWM (10–36V, 20A)

Mô tả sản phẩm

• Module điều khiển động cơ DC công suất lớn hỗ trợ điện áp 10.5–36V, dòng tải liên tục tối đa 20A, phù hợp cho động cơ DC công suất lên đến 450W.

• Tích hợp mạch bảo vệ thiếu áp, bảo vệ ngược cực, bảo vệ quá dòng, bảo vệ quá nhiệt, giúp động cơ chạy ổn định và an toàn.

• Sử dụng chip điều khiển tốc độ tần số cao 600kHz, cho khả năng điều tốc mượt, phản hồi nhanh, giảm tiếng ồn và giảm nhiệt khi hoạt động.

• Cho phép 3 chế độ điều khiển:

  • Điều khiển nút nhấn (Forward/Reverse)

  • Điều khiển mức điện áp (Logic 3.3V/5V – PLC – MCU IO)

  • Điều khiển PWM (0–100% Duty Cycle)

• Hỗ trợ khởi động mềm, chống giật, chống đánh lửa điện, giúp tăng tuổi thọ động cơ và đảm bảo hoạt động bền bỉ.

• Kích thước nhỏ gọn 66 × 38mm, phù hợp lắp vào xe mô hình, robot, hệ thống truyền động công nghiệp.

Ứng dụng

• Điều khiển động cơ DC công suất lớn 6V–36V

• Xe mô hình, xe robot tự hành, máy kéo mini

• Máy khoan mini, máy băng tải, hệ thống cửa tự động

• Điều tốc quạt, bơm nước DC công suất lớn

• Các dự án PLC – Arduino – ESP32 – STM32

• Hệ thống điều khiển động lực công nghiệp và DIY

Sơ đồ chân

Đầu vào điều khiển (Logic Input):

• EN → Enable (Kích hoạt module)

• PWML1 → Điều khiển chạy xuôi

• PWML2 → Điều khiển chạy ngược

• GND → Mass tín hiệu

Ngõ ra động cơ (Motor Output):

• M+ → Cực dương động cơ

• M− → Cực âm động cơ

Nguồn cấp cho động cơ:

• VIN+ → Điện áp dương 10–36V

• GND → Âm nguồn

Thông số kĩ thuật

• Điện áp hoạt động: 10.5V – 36V

• Công suất hỗ trợ: 450W

• Dòng tải liên tục: ≤ 20A

• Dòng đỉnh tức thời: 110A

• Tần số điều khiển: 600kHz

• PWM Duty Cycle: 0–100%

• Bảo vệ: Thiếu áp, quá dòng, ngược cực, quá nhiệt

• Tương thích điều khiển: Nút nhấn / PWM / PLC / 3.3V / 5V MCU IO

• Kích thước PCB: 66mm × 38mm

• Chiều cao (kèm tản nhiệt): khoảng 28mm

Hướng dẫn sử dụng

Cách đấu dây cơ bản:

• Nguồn động cơ → VIN+ và GND

• Động cơ DC → M+ và M−

• Tín hiệu điều khiển → EN, PWML1, PWML2, GND

Điều khiển dạng mức logic:

• EN=0, PWML1=0, PWML2=1 → Động cơ chạy thuận

• EN=0, PWML1=1, PWML2=0 → Động cơ chạy nghịch

• EN=0, PWML1=1, PWML2=1 → Động cơ phanh

• EN=1, PWML1=1, PWML2=1 → Động cơ tự do

Điều khiển bằng PWM:

• PWML1 nhận tín hiệu PWM → động cơ chạy thuận, tốc độ theo DutyPWM

• PWML2 nhận tín hiệu PWM → động cơ chạy nghịch

• Duty Cycle càng cao → tốc độ càng lớn

Điều khiển bằng nút nhấn:

• Gắn 2 nút nhấn vào PWML1 và PWML2 → điều khiển thuận/nghịch đơn giản mà không cần vi điều khiển.

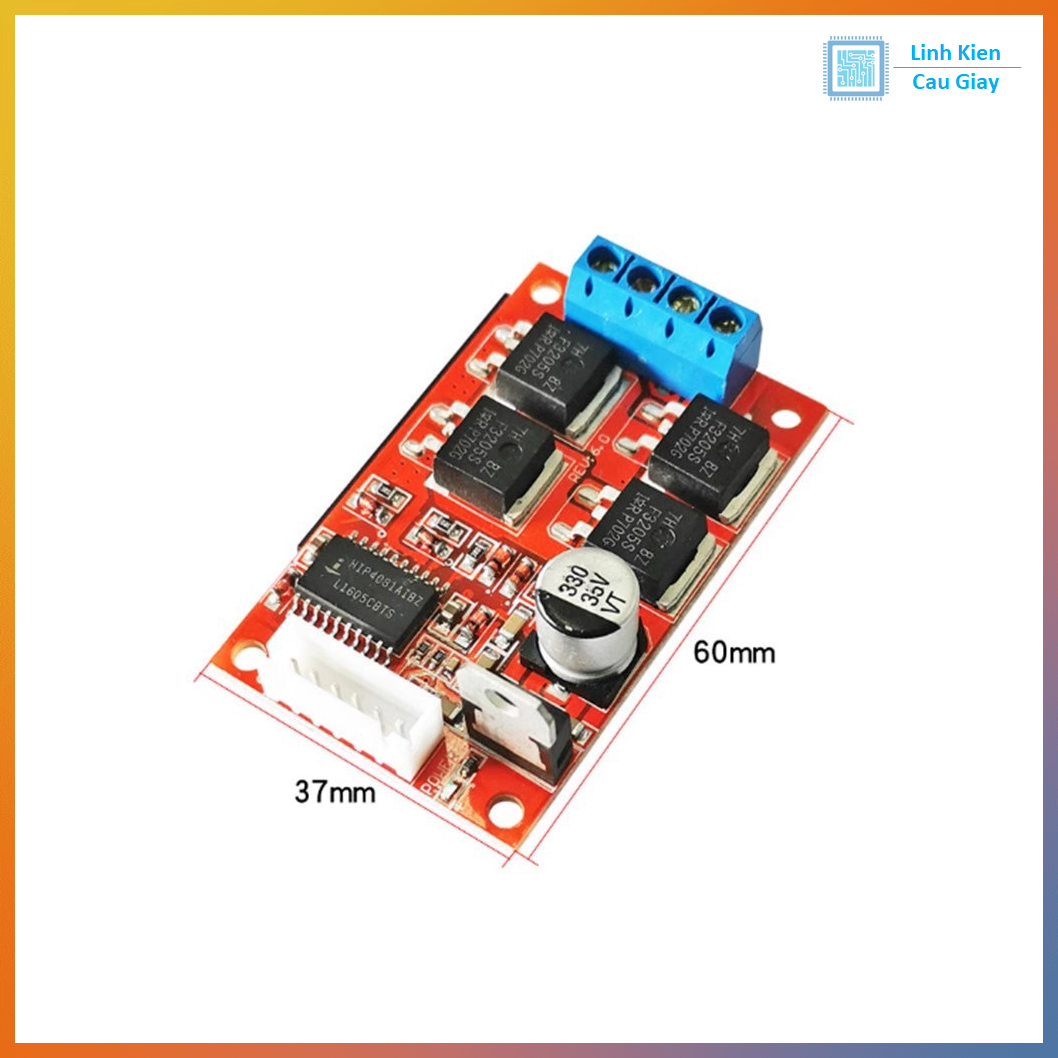

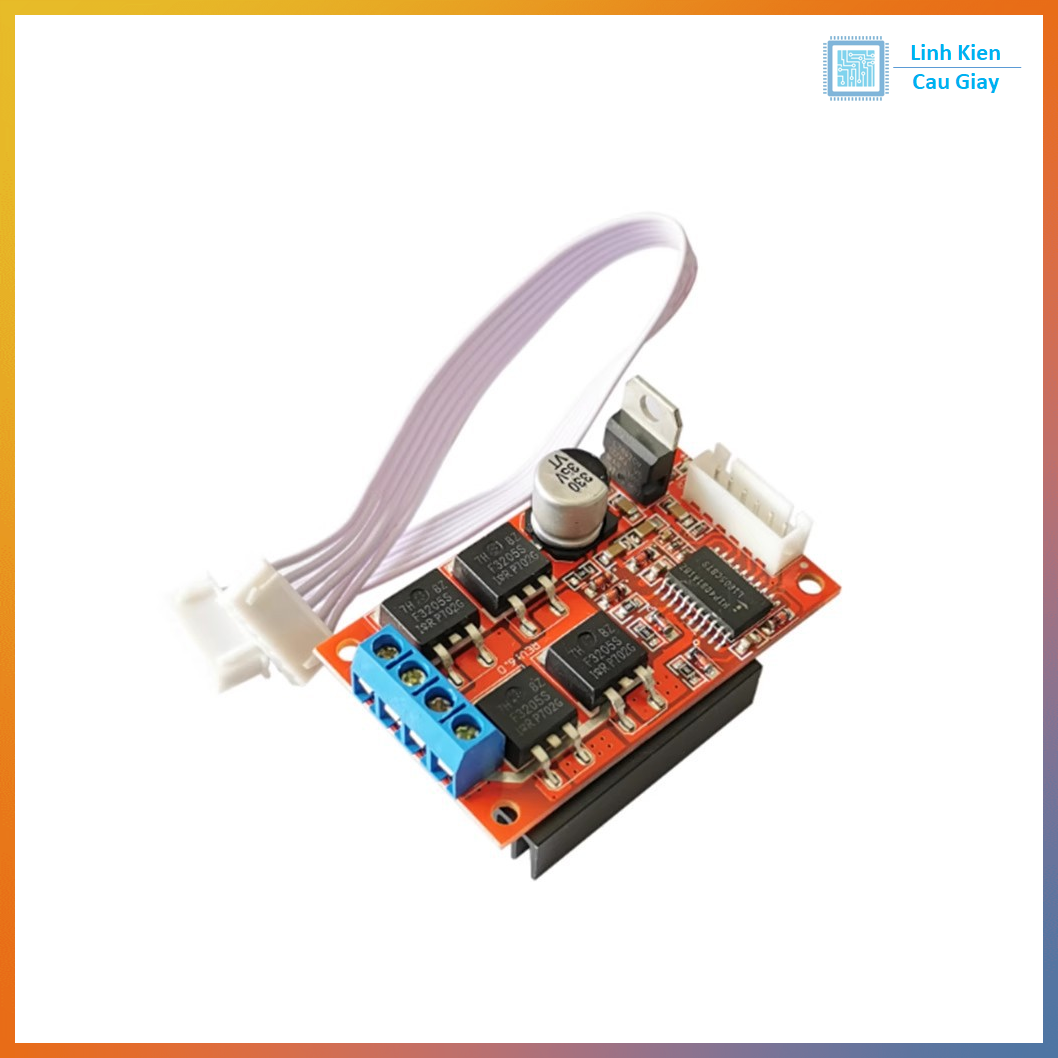

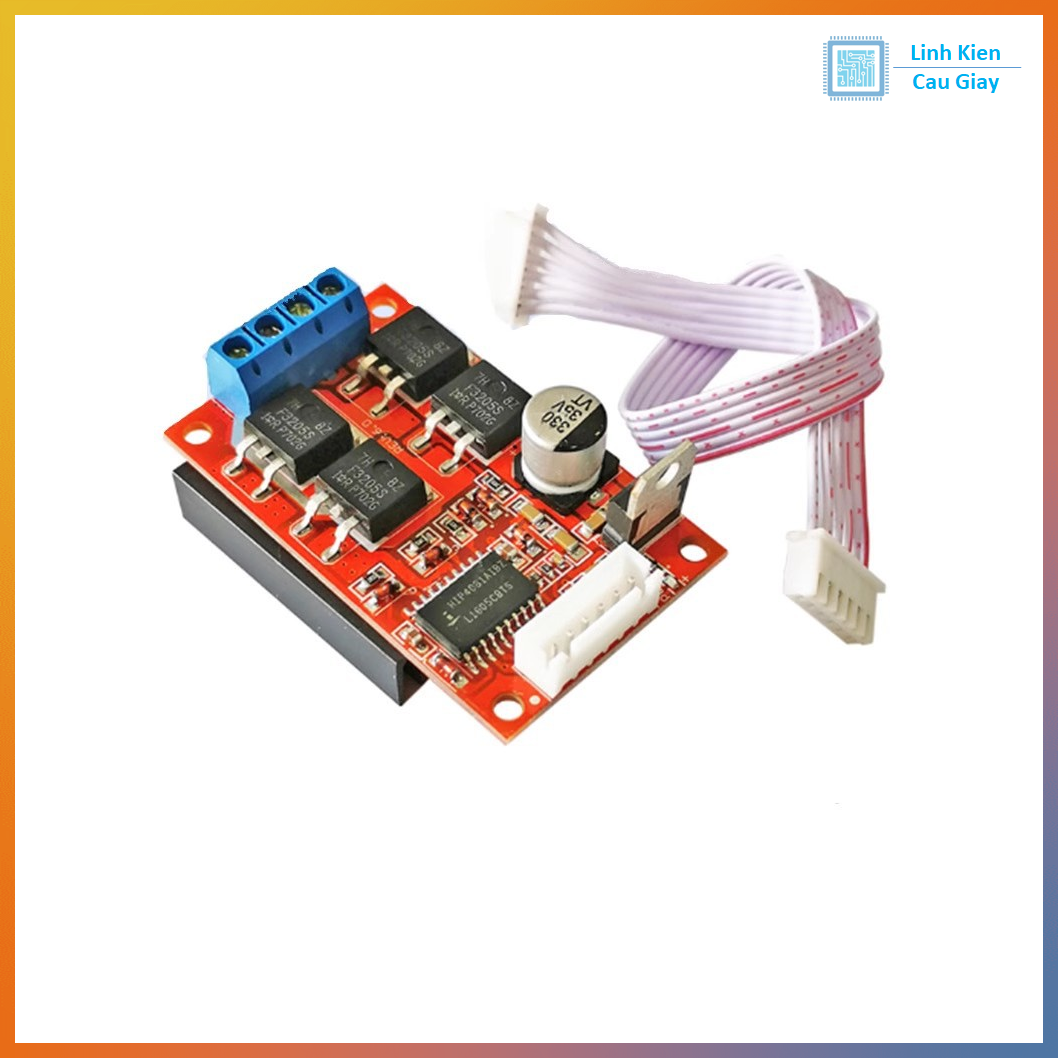

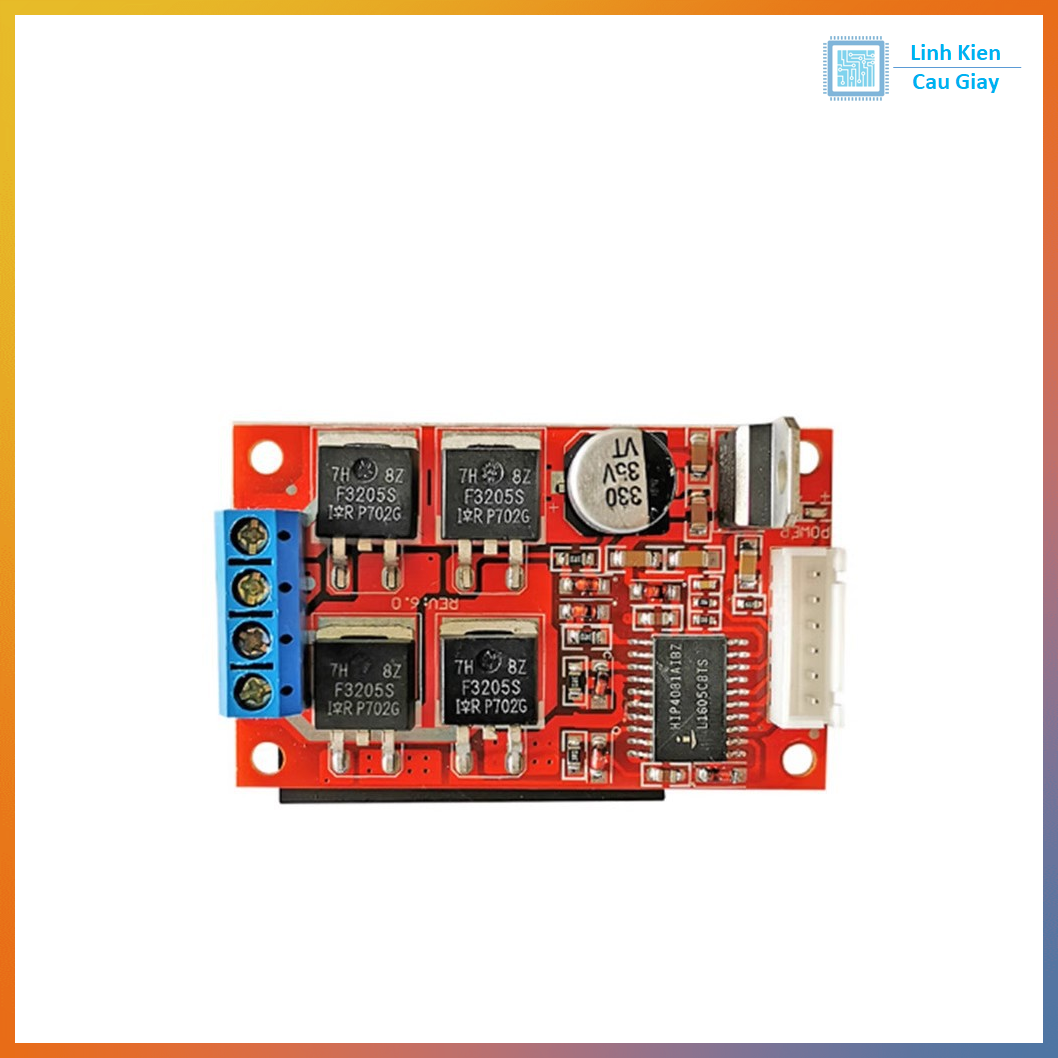

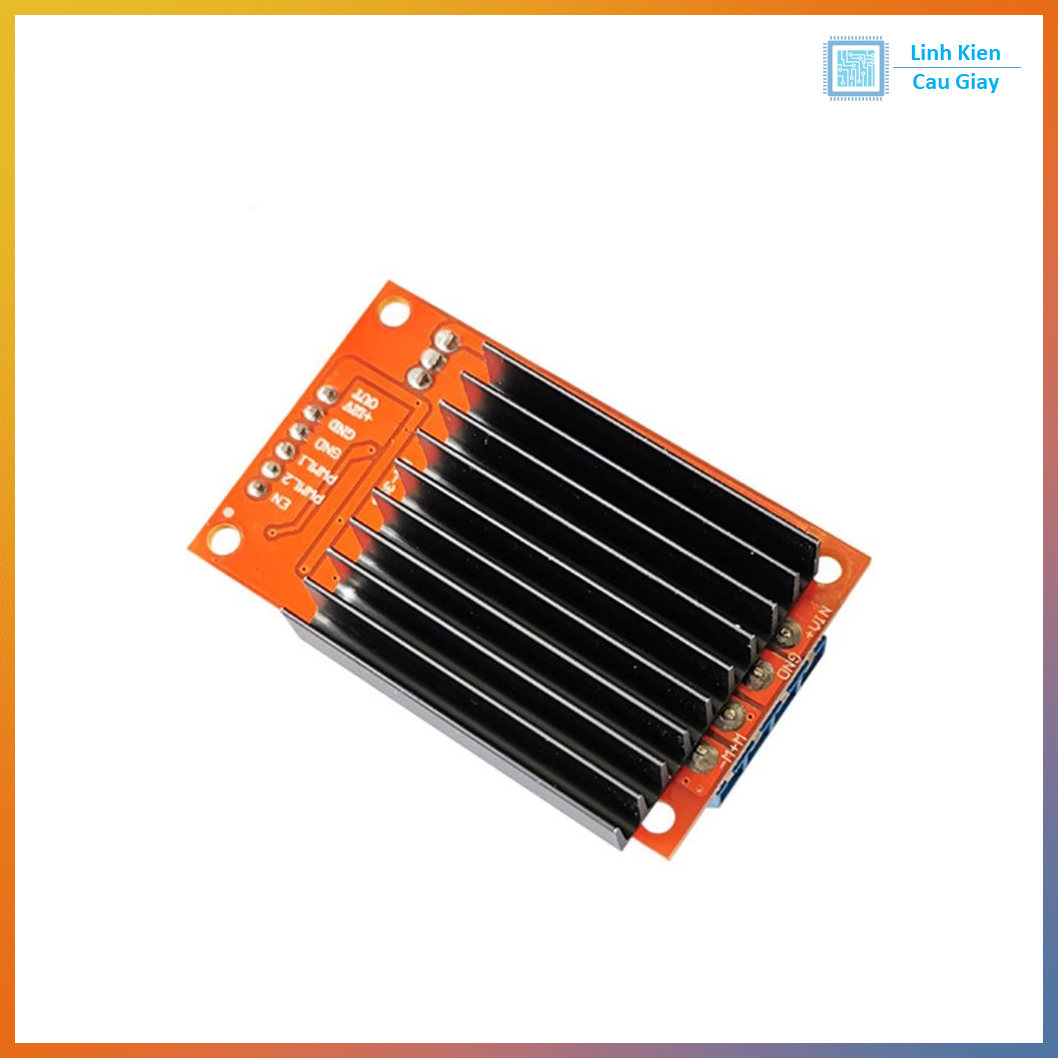

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
