Module Điều Khiển Động Cơ DC10-60V 20A

(Mã SP:CG000314)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

94.500₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

Module điều khiển động cơ DC 10-60V 20A là giải pháp hoàn hảo cho việc điều chỉnh tốc độ các loại động cơ DC công suất lớn. Với khả năng hoạt động ở điện áp từ 10V đến 60V và dòng tải tối đa lên tới 20A, sản phẩm phù hợp cho cả các hệ thống điện dân dụng và công nghiệp. Sử dụng chiết áp tuyến tính để điều chỉnh tốc độ từ 0 – 100%, cùng tần số điều khiển 25kHz, module cho hiệu suất điều khiển mượt mà, chính xác.

Ngoài ra, mạch được tích hợp bảo vệ quá dòng bằng cầu chì (FUSE), giúp tăng độ an toàn trong quá trình sử dụng. Thiết kế nhỏ gọn, dây kết nối dài 20cm giúp dễ dàng lắp đặt trong nhiều môi trường khác nhau.



Ứng dụng

  • Điều chỉnh tốc độ động cơ DC trong máy móc công nghiệp

  • Dùng trong xe điện, xe đạp điện, mô hình xe, quạt DC

  • Hệ thống băng tải, máy khoan, máy cắt mini

  • Ứng dụng DIY, nghiên cứu học tập và các dự án Arduino, IoT

Sơ đồ chân

Ký Hiệu

Mô Tả

V+

Nguồn vào dương (10-60VDC)

V-

Nguồn vào âm (GND)

M+

Đầu ra dương tới động cơ

M-

Đầu ra âm tới động cơ

Lưu ý: Không đấu nhầm cực điện áp, tránh làm hỏng module.



Thông số kĩ thuật

Thông số

Giá trị

Điện áp đầu vào

DC 10V – 60V

Dòng ra tối đa

20A (có cầu chì bảo vệ)

Công suất liên tục

1200W

Cách điều khiển

Chiết áp tuyến tính

Tần số điều khiển

25KHz

Dải tốc độ

0 – 100%

Bảo vệ quá dòng

Có (cầu chì)

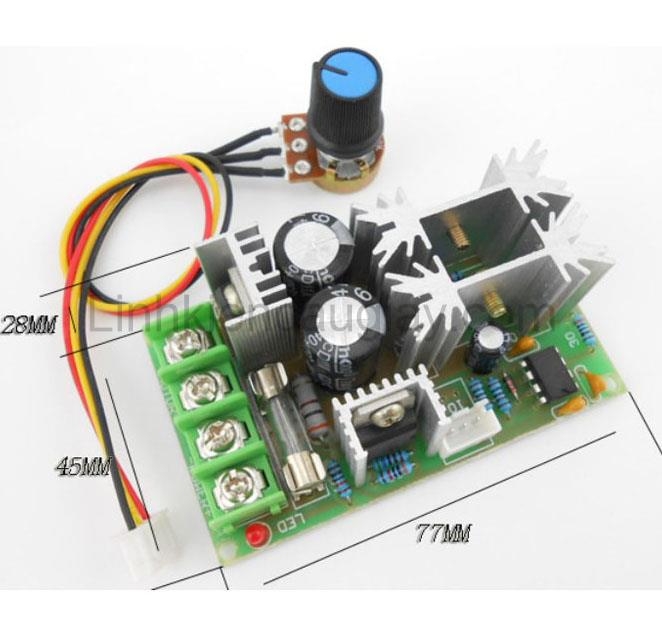

Kích thước module

77mm x 45mm x 28mm

Khối lượng tịnh

73g

Chiều dài dây kết nối

20cm





Hướng dẫn sử dụng

  • Kết nối nguồn cấp (DC 10–60V) vào cặp chân V+ và V-.

  • Kết nối động cơ DC vào hai chân M+ và M-.

  • Xoay chiết áp để điều chỉnh tốc độ từ 0 – 100%.

  • Quan sát và thử tải, nếu quá dòng, kiểm tra cầu chì và tải động cơ.

Khuyến cáo: Sử dụng nguồn điện ổn định và động cơ đúng công suất để đảm bảo an toàn và độ bền cho module.

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
