Mô tả sản phẩm

Module Điều Khiển Động Cơ DC 12-40V 10A DK10 là giải pháp lý tưởng để điều chỉnh tốc độ động cơ DC trong các dự án điện tử DIY. Sử dụng công nghệ PWM (Pulse Width Modulation), module cho phép điều chỉnh tốc độ từ 10% đến 100% với tần số 13kHz, đảm bảo hiệu suất cao và vận hành mượt mà. Với dòng tối đa 10A và công suất 400W, module tích hợp bảo vệ quá dòng và tản nhiệt hiệu quả, phù hợp cho robot, quạt, hoặc thiết bị công nghiệp. Thiết kế nhỏ gọn, dễ sử dụng, lý tưởng cho cả người mới và chuyên gia.

Đặc điểm nổi bật:

• Điều chỉnh tốc độ động cơ DC bằng PWM từ 10-100%.

• Hỗ trợ điện áp 12-40V, dòng tối đa 10A.

• Tích hợp bảo vệ quá dòng và tản nhiệt hiệu quả.

• Kích thước nhỏ gọn: ~55 x 60 x 30mm.

• Giá thành hợp lý, dễ tích hợp với Arduino hoặc vi điều khiển.

Ứng dụng

• Robot DIY: Điều khiển tốc độ động cơ cho robot di chuyển, xe điều khiển từ xa.

• Hệ thống tự động hóa: Kiểm soát tốc độ quạt, bơm nước, hoặc băng chuyền.

• Dự án điện tử: Tích hợp vào các dự án Arduino, Raspberry Pi để điều chỉnh động cơ DC.

• Công nghiệp nhẹ: Ứng dụng trong máy khoan mini, máy cắt, hoặc thiết bị cơ khí nhỏ.

• Học tập và thực hành: Dùng trong các bài học về điều khiển động cơ và PWM.

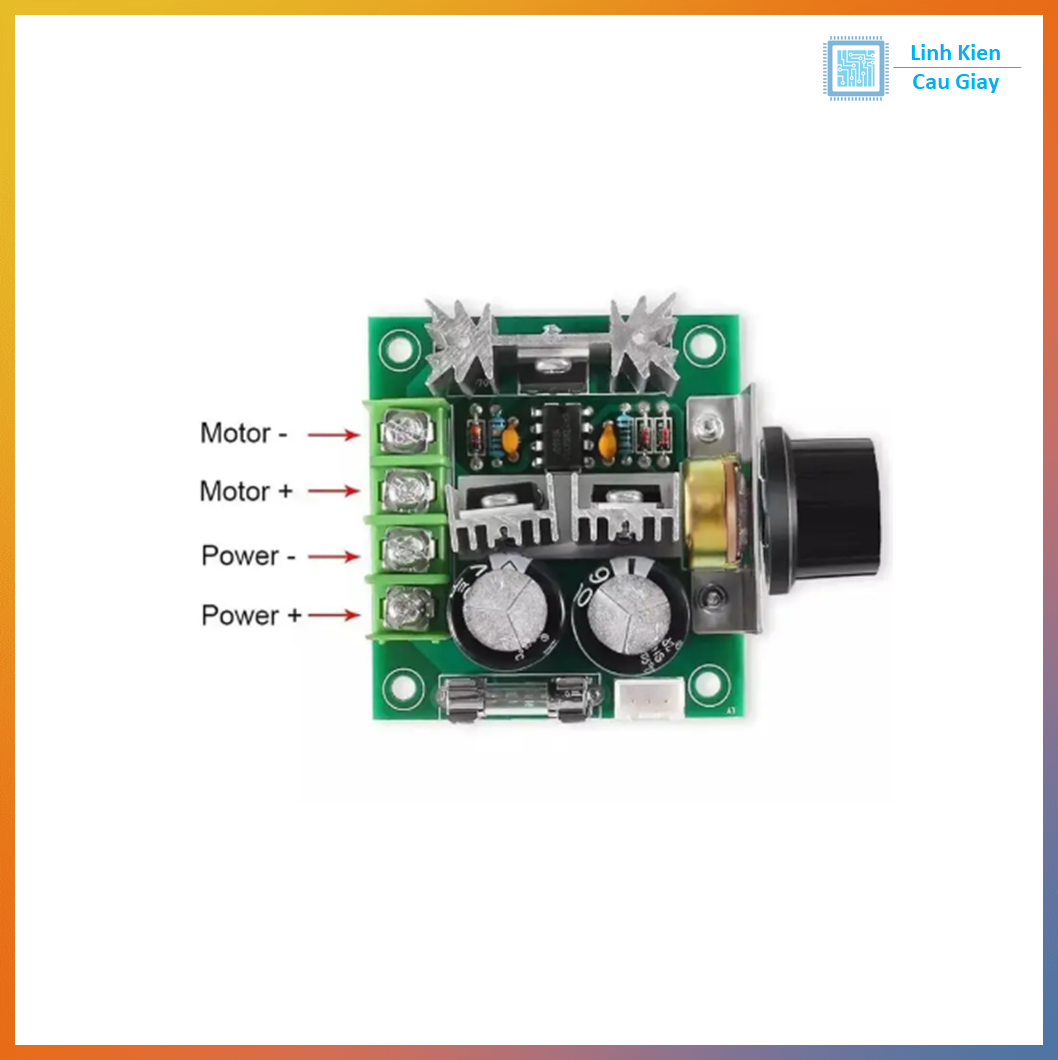

Sơ đồ chân

Module DK10 có các chân kết nối chính:

• VIN+: Đầu vào dương (12-40V DC).

• VIN-: Đầu vào âm (đất).

• MOTOR+: Đầu ra dương cho động cơ.

• MOTOR-: Đầu ra âm cho động cơ.

• Chiết áp: Điều chỉnh tốc độ động cơ (PWM từ 10-100%).

Lưu ý: Kiểm tra nhãn module hoặc datasheet trước khi kết nối để tránh đảo cực. Một số phiên bản có công tắc ON/OFF hoặc cầu chì bảo vệ.

Thông số kĩ thuật

• Điện áp đầu vào: 12-40V DC.

• Dòng đầu ra: Tối đa 10A (khuyến nghị <8A liên tục).

• Công suất: 0.01-400W.

• Tần số PWM: 13kHz.

• Điều chỉnh PWM: 10-100% (qua chiết áp).

• Dòng tĩnh: 0.02A (trạng thái chờ).

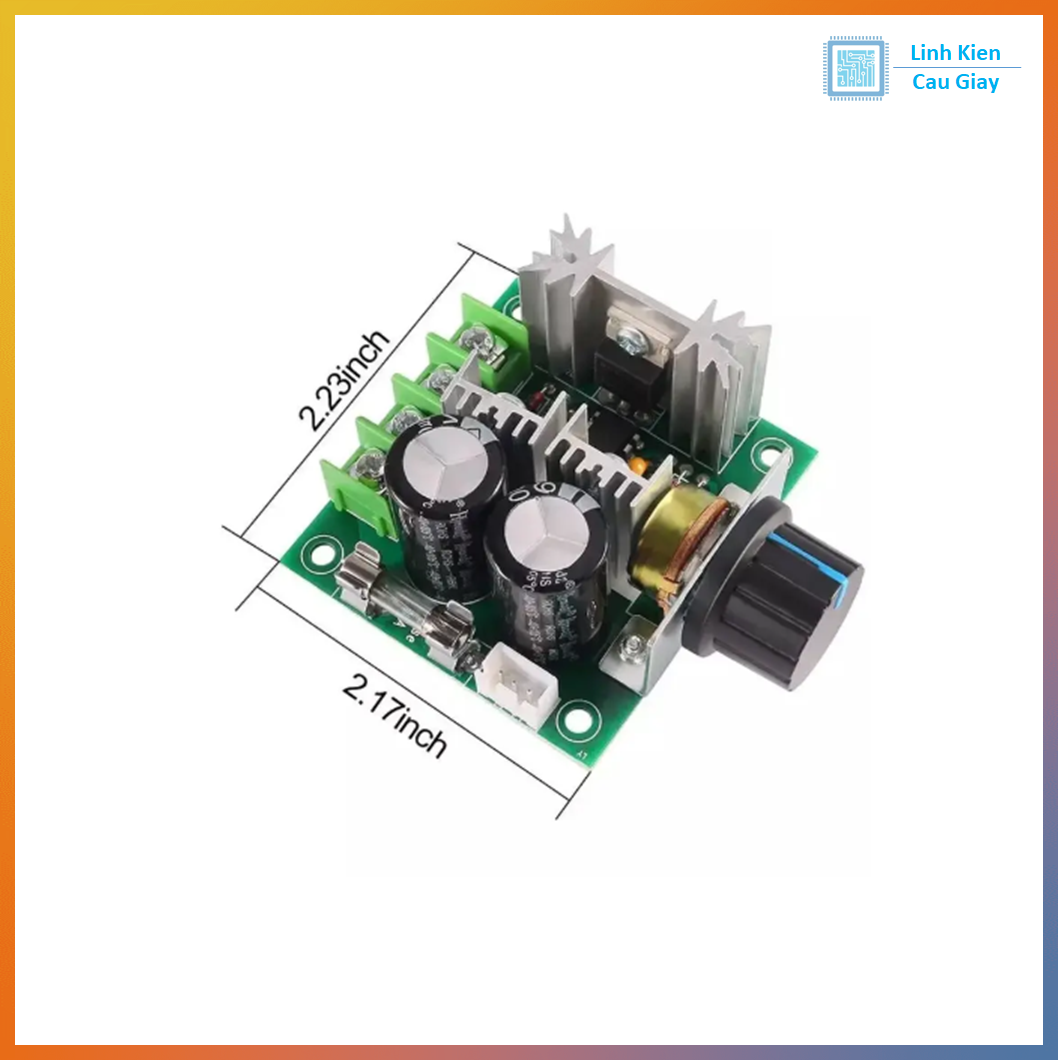

• Kích thước: ~55 x 60 x 30mm.

• Trọng lượng: ~72g.

• Bảo vệ: Quá dòng, ngắn mạch (tùy phiên bản có cầu chì).

• Nhiệt độ hoạt động: -20°C đến +60°C.

Hướng dẫn sử dụng

1. Chuẩn bị:

   • Nguồn điện DC 12-40V (adapter 12V/24V hoặc pin).

   • Động cơ DC phù hợp (công suất ≤400W, dòng <10A).

   • Dây nối chịu tải và tua-vít nhỏ để điều chỉnh chiết áp.

2. Kết nối:

   • Kết nối VIN+ và VIN- vào nguồn điện DC 12-40V (chú ý không đảo cực).

   • Kết nối MOTOR+ và MOTOR- vào động cơ DC.

   • Nếu module có công tắc ON/OFF, bật công tắc để kích hoạt.

3. Kiểm tra và sử dụng:

   • Bật nguồn, xoay chiết áp để điều chỉnh tốc độ động cơ từ 10-100%.

   • Quan sát hoạt động của động cơ, đảm bảo dòng tải không vượt 10A (khuyến nghị <8A).

   • Đặt module ở nơi thoáng khí, thêm tản nhiệt nếu hoạt động ở công suất cao.

Lưu ý:

• Không cấp nguồn vượt 40V hoặc đảo cực để tránh hỏng module.

• Đảm bảo động cơ phù hợp với công suất và dòng định mức.

• Nếu hoạt động lâu ở dòng cao (>8A), thêm tản nhiệt hoặc quạt làm mát.

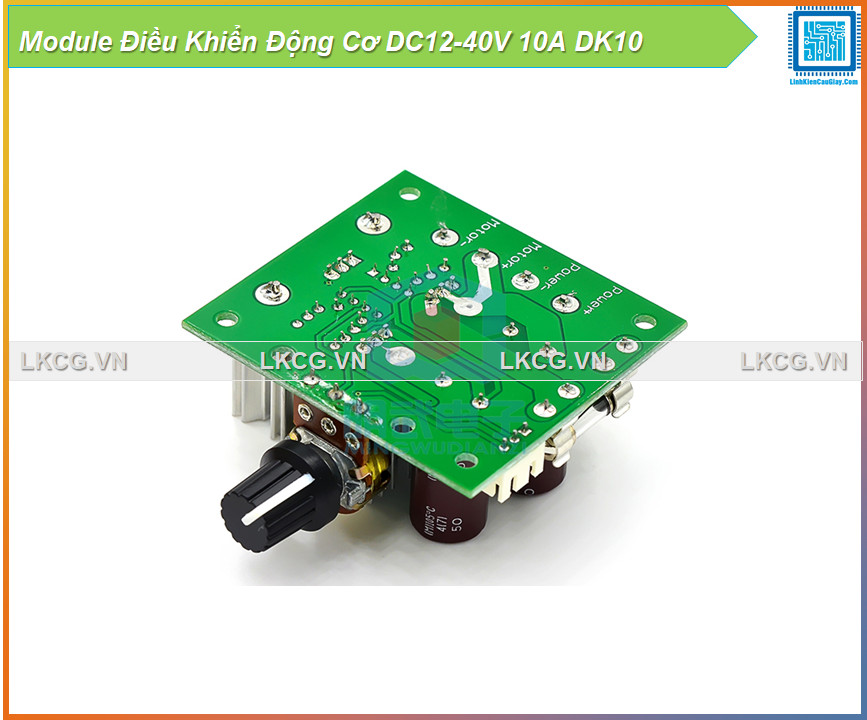

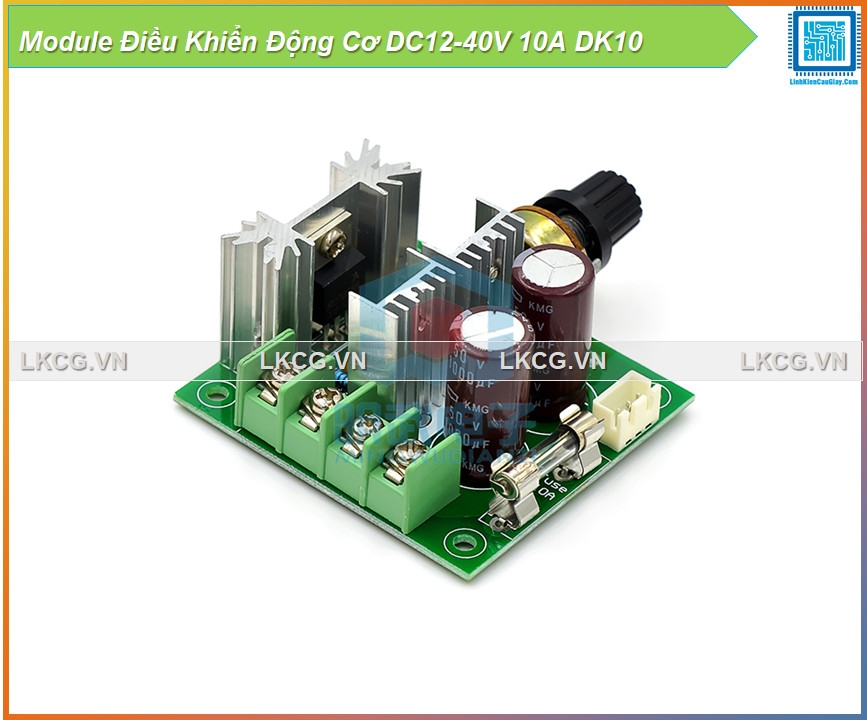

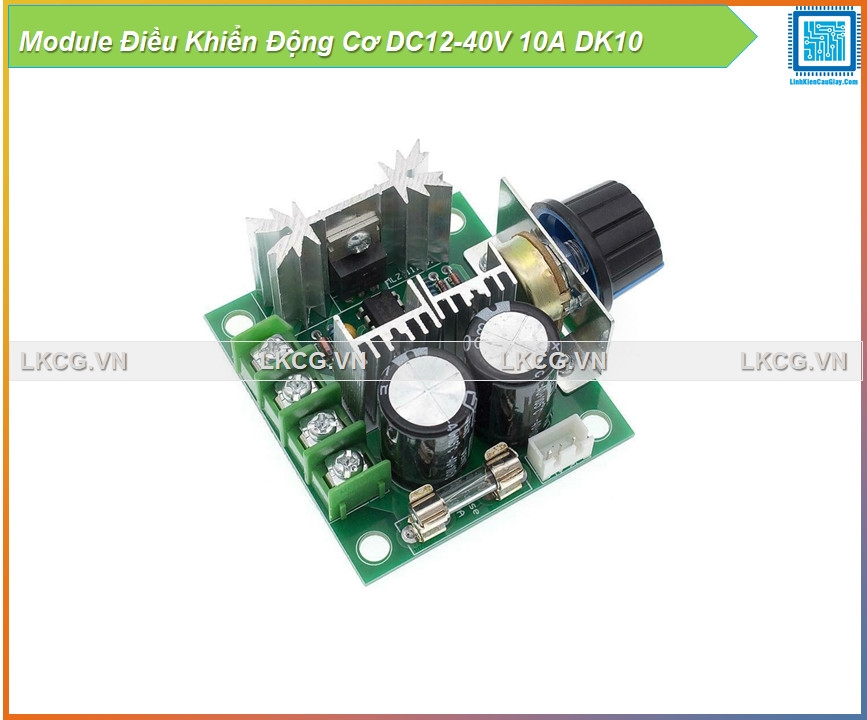

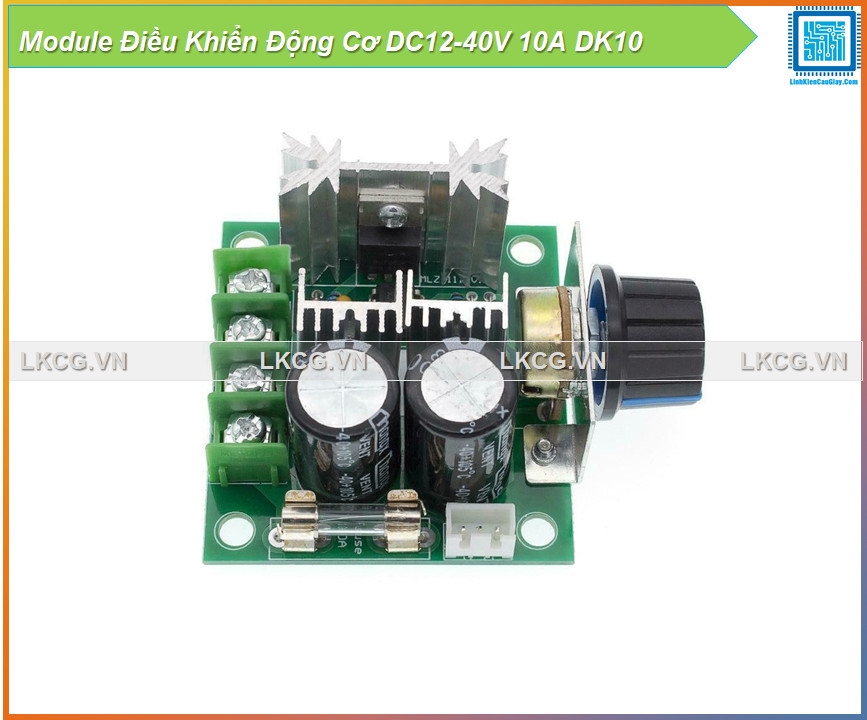

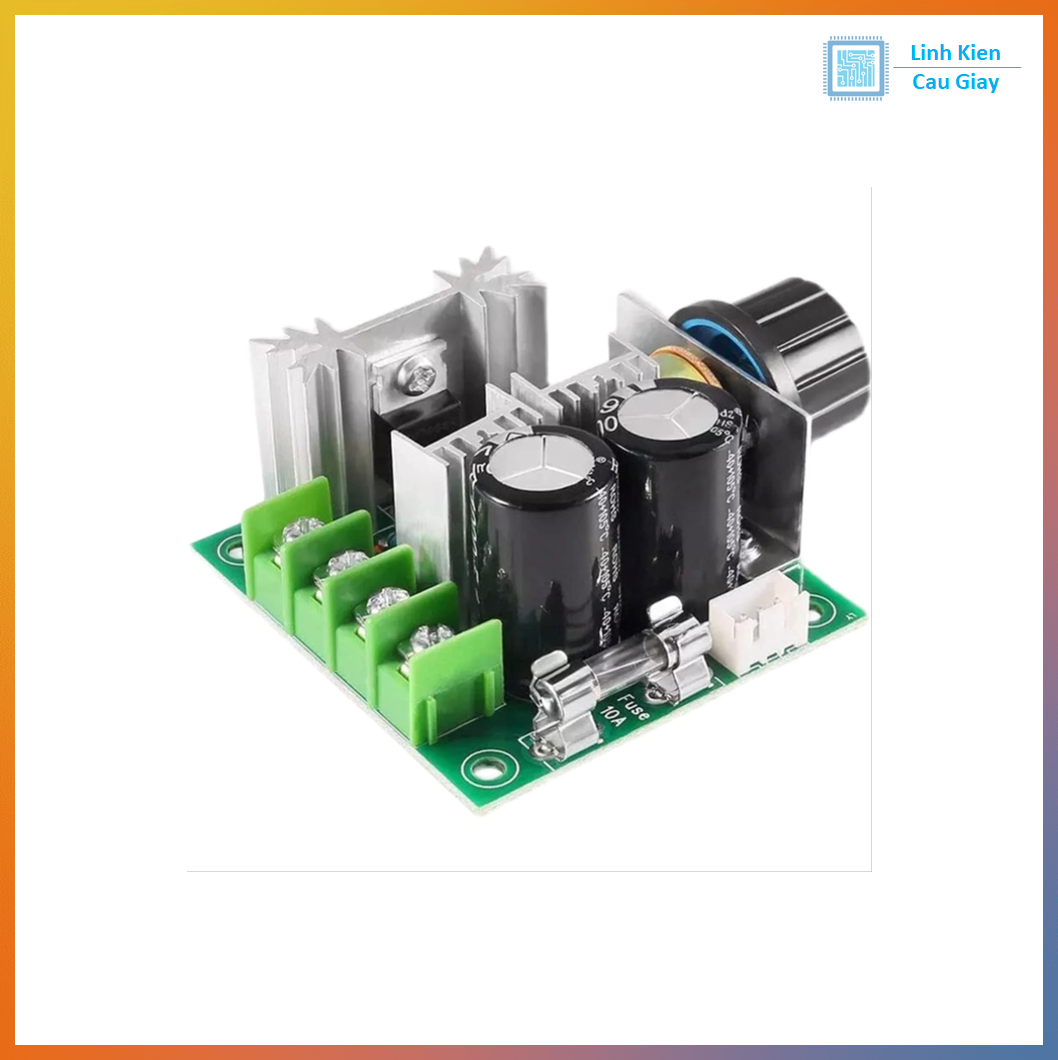

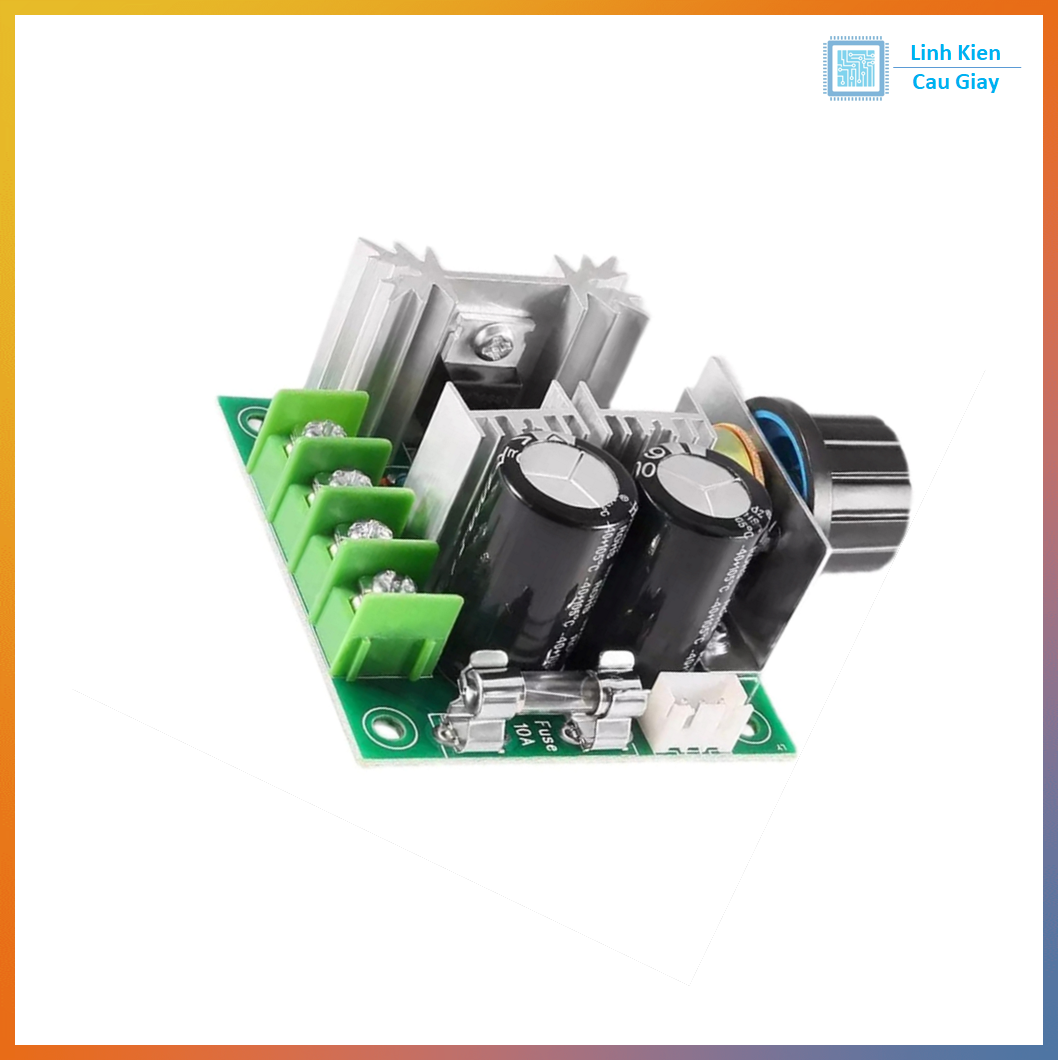

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
