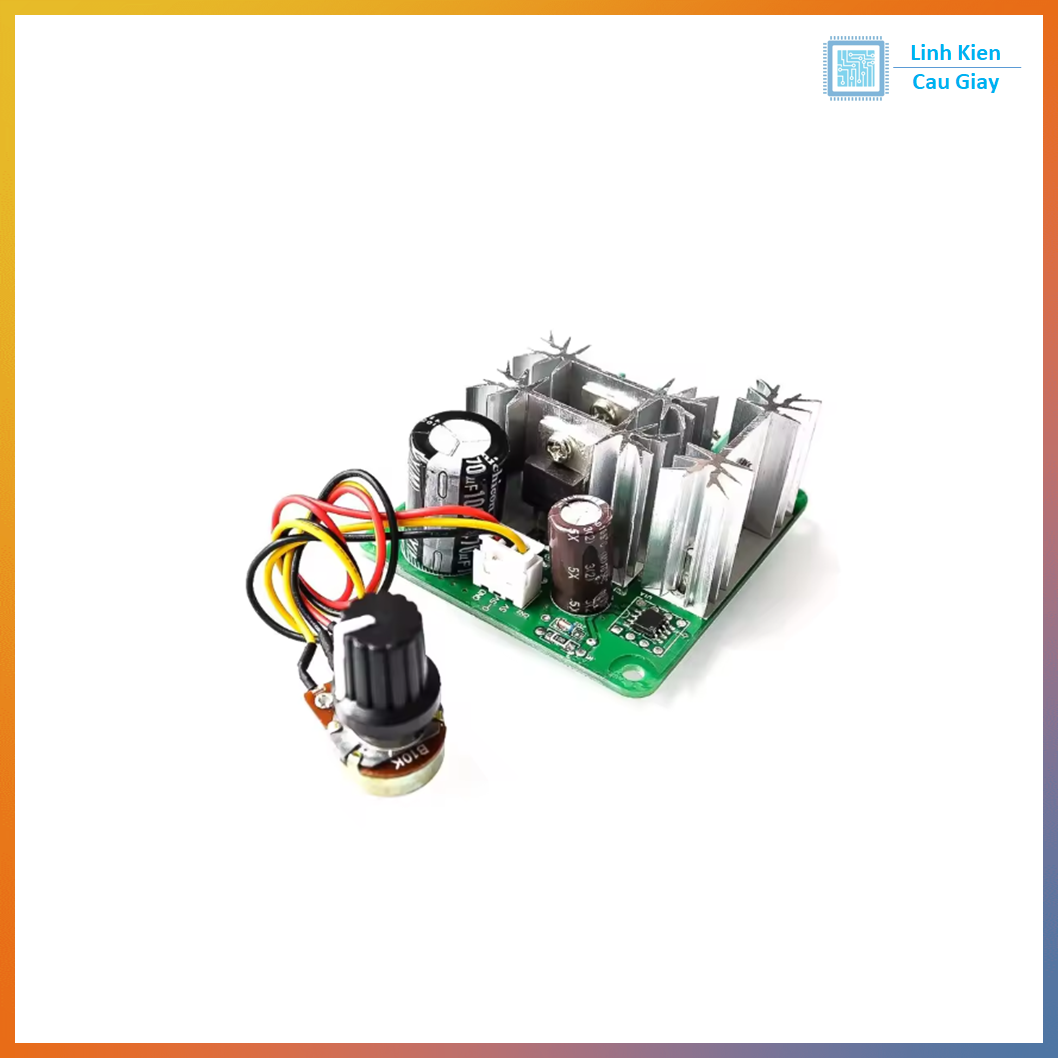

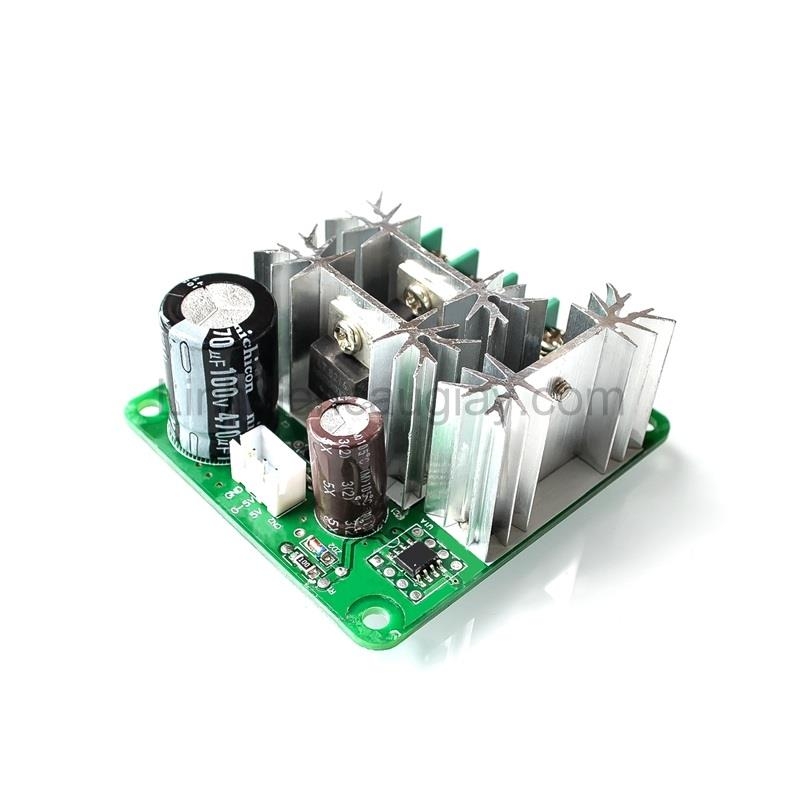

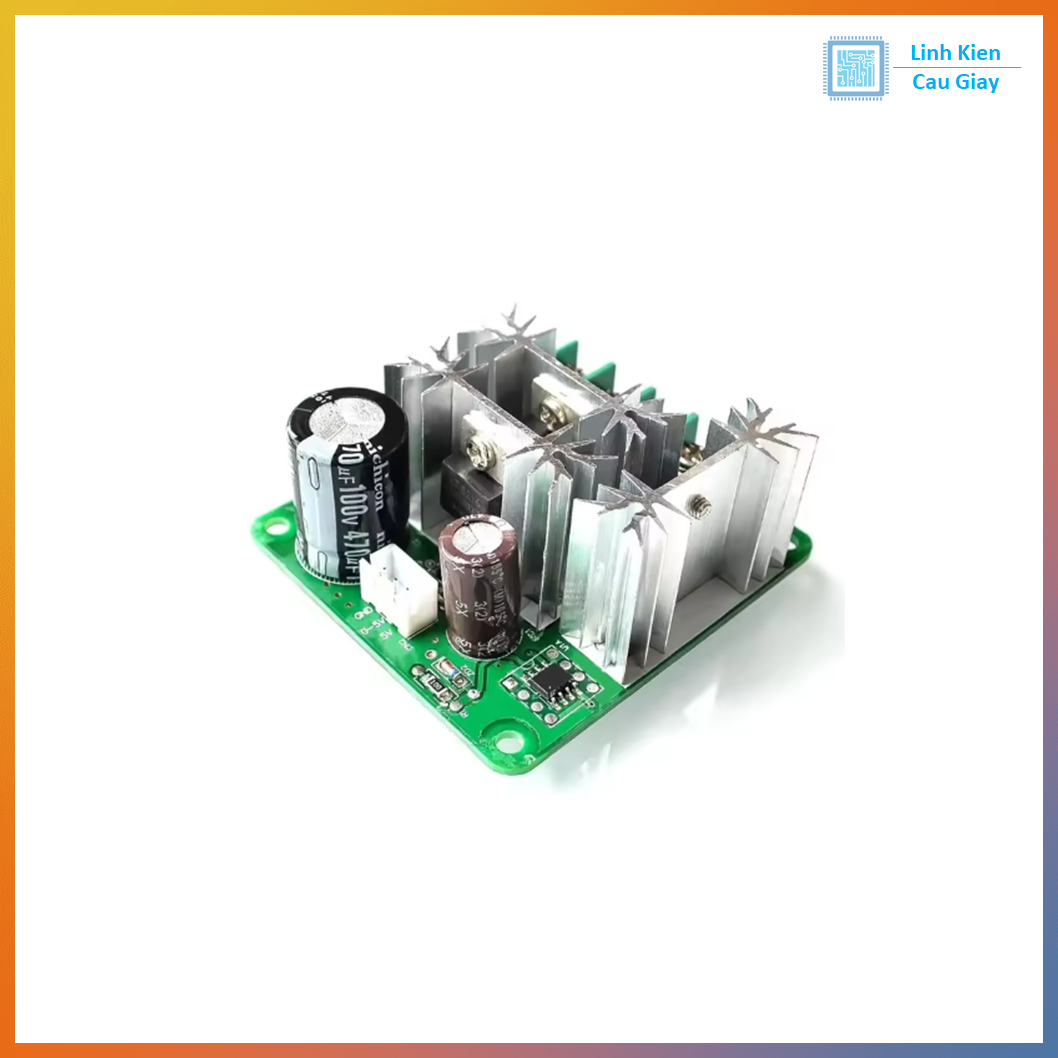

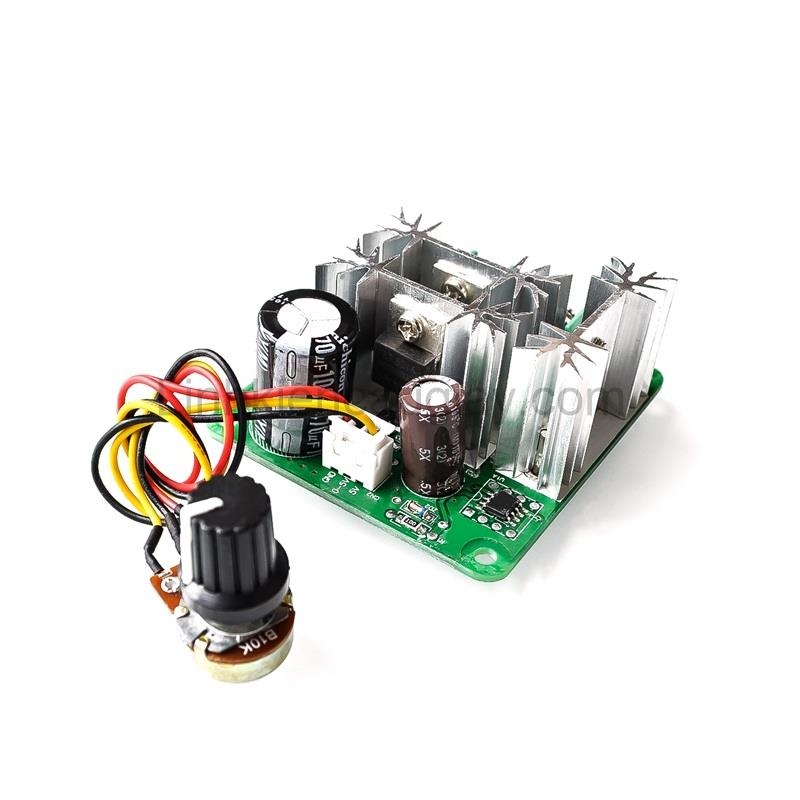

Module điều khiển tốc độ động cơ DC 6–90V 15A 1000W PWM
Mô tả sản phẩm
Module điều khiển động cơ DC 6–90V 15A là bộ điều tốc động cơ DC bằng PWM, cho phép chỉnh tốc độ mượt từ 0–100%.
Hỗ trợ dải điện áp rộng DC 6V–90V, công suất tới 1000W, dòng tối đa 15A, phù hợp nhiều loại động cơ DC: quạt, băng tải, mô hình, máy khoan nhỏ…
Trên mạch sử dụng PCB FR-4 chịu nhiệt dày 1.6mm, có bảo vệ ngược cực, bảo vệ quá dòng bằng cầu chì sứ 20A, bảo vệ quá áp ngõ điều khiển, tăng độ bền và an toàn khi sử dụng.
Ngoài núm chỉnh tay, module còn có ngõ điều khiển 0–5V nên có thể điều khiển tốc độ trực tiếp bằng PLC, vi điều khiển, mạch tự động.
Điều chỉnh tốc độ động cơ DC 12V, 24V, 36V, 48V, 60V, 72V, 90V.
Làm bộ điều tốc quạt, băng tải mini, motor bàn nâng, máy khoan nhỏ, bơm DC…
Dùng trong dự án tự động hóa, điều khiển bằng PLC, Arduino, ESP…
Ứng dụng trong đồ án, STEM, DIY cơ – điện tử, robot, mô hình.
Ngõ nguồn vào DC 6–90V (V+ và V–): đấu với nguồn DC phù hợp.
Ngõ ra động cơ: đấu 2 dây motor DC vào cặp “MOTOR + / MOTOR –”.
Ngõ điều khiển 0–5V: cấp tín hiệu điều khiển tốc độ từ PLC, mạch điều khiển (0V = dừng, 5V = tốc độ tối đa).

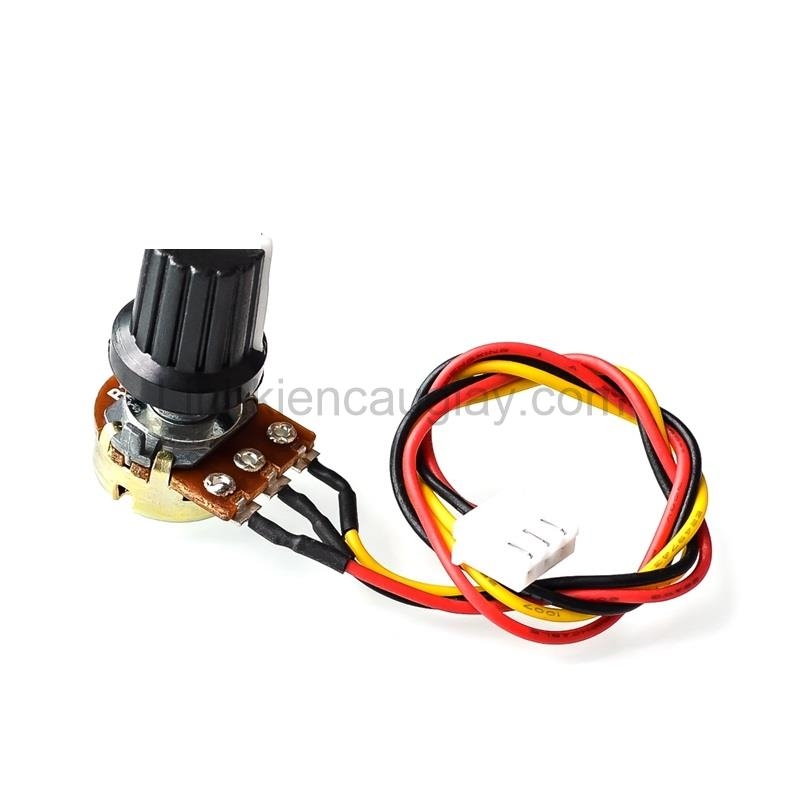

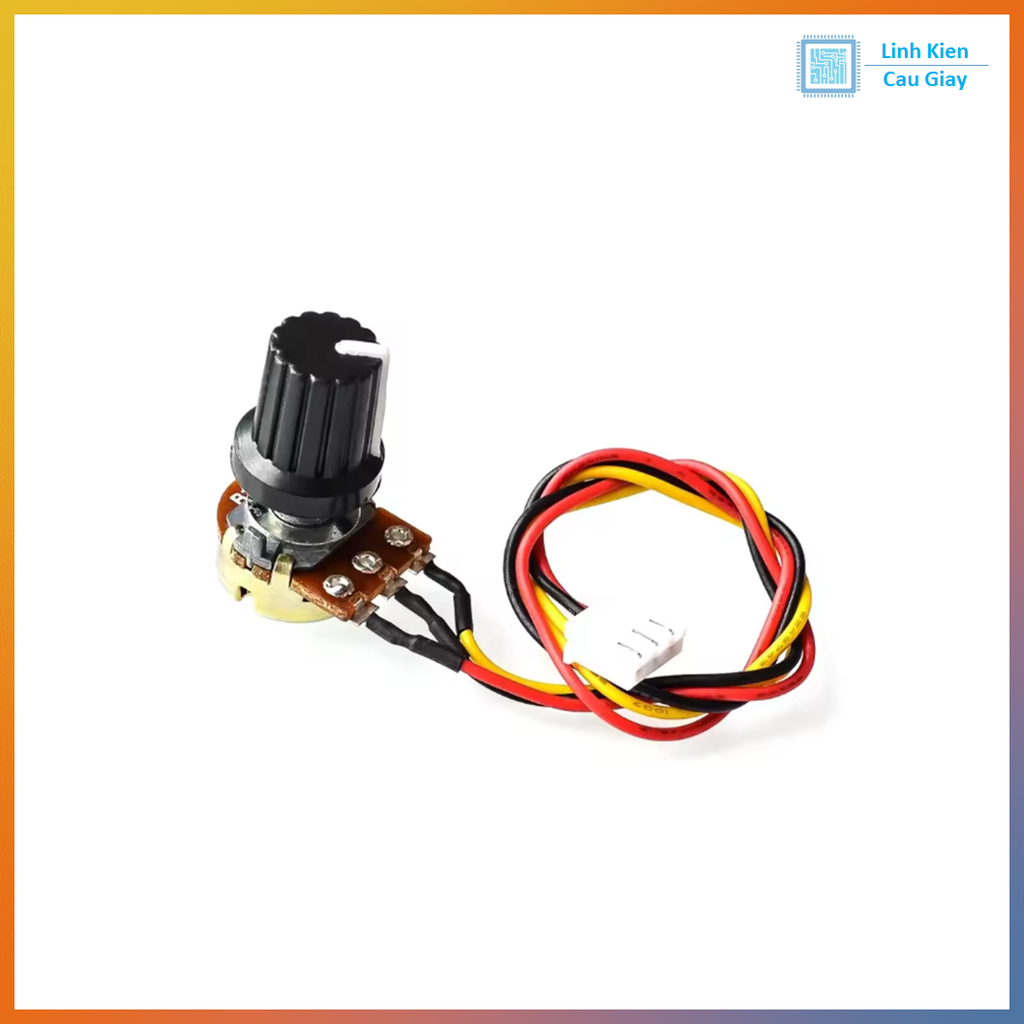

Nút/chiết áp trên module: dùng để chỉnh tốc độ bằng tay khi không dùng điều khiển ngoài.
Điện áp hoạt động: DC 6V – DC 90V
Công suất điều khiển: 0.01–1000W, dòng tối đa 15A
Dòng tiêu thụ không tải: 0.05A
Chu kỳ PWM: 0–100%
Tần số PWM: 15kHz

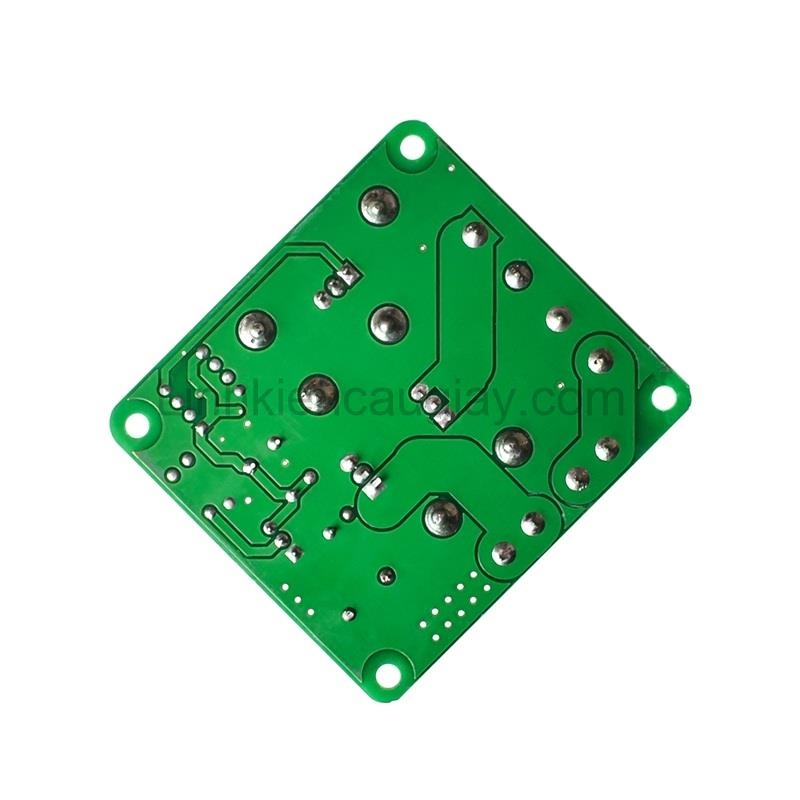

PCB: FR-4 chịu nhiệt, dày 1.6mm
Bảo vệ: ngược cực, quá dòng (cầu chì sứ nhanh 20A), quá áp ngõ điều khiển
Ngõ điều khiển ngoài: 0–5V (tương thích PLC, mạch điều khiển)
Kiểu điều chỉnh: vô cấp 0–100%

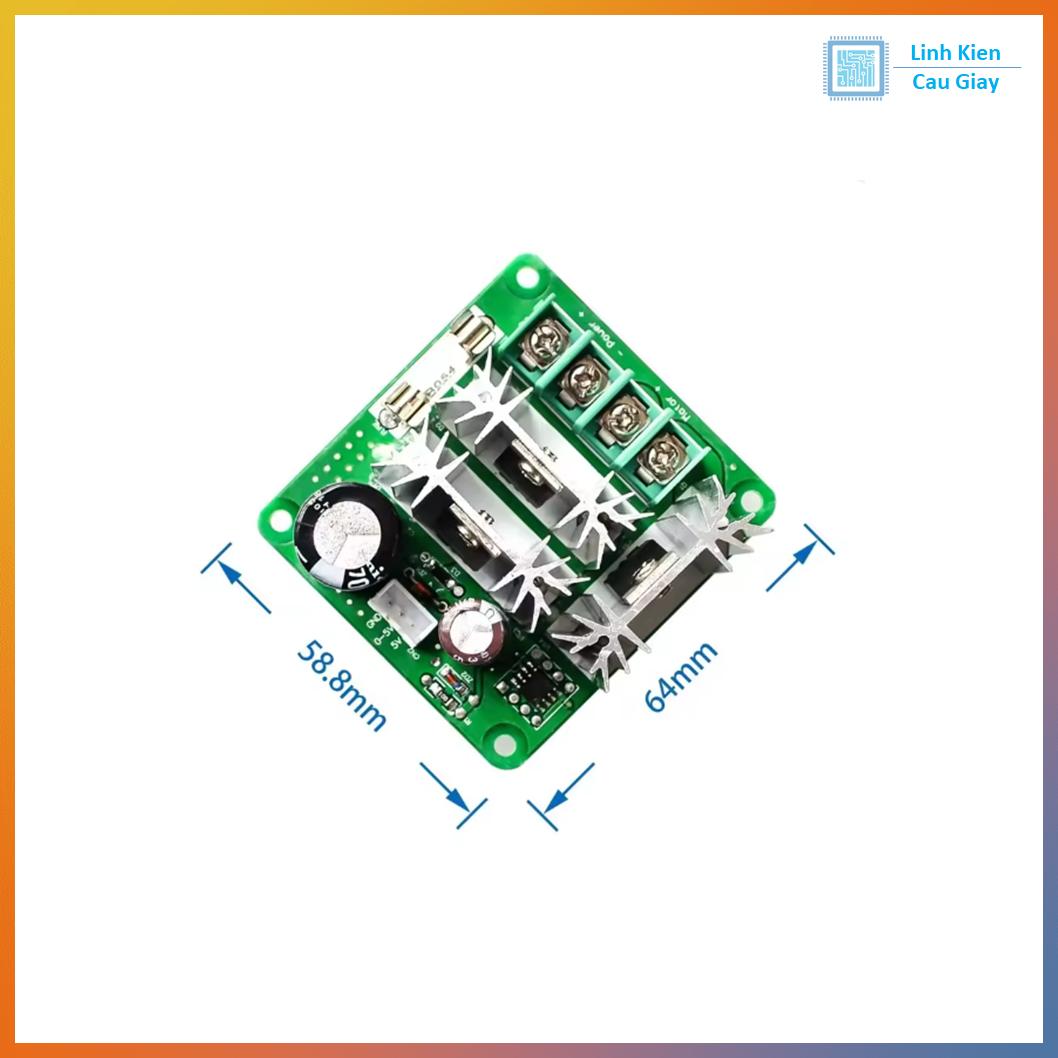

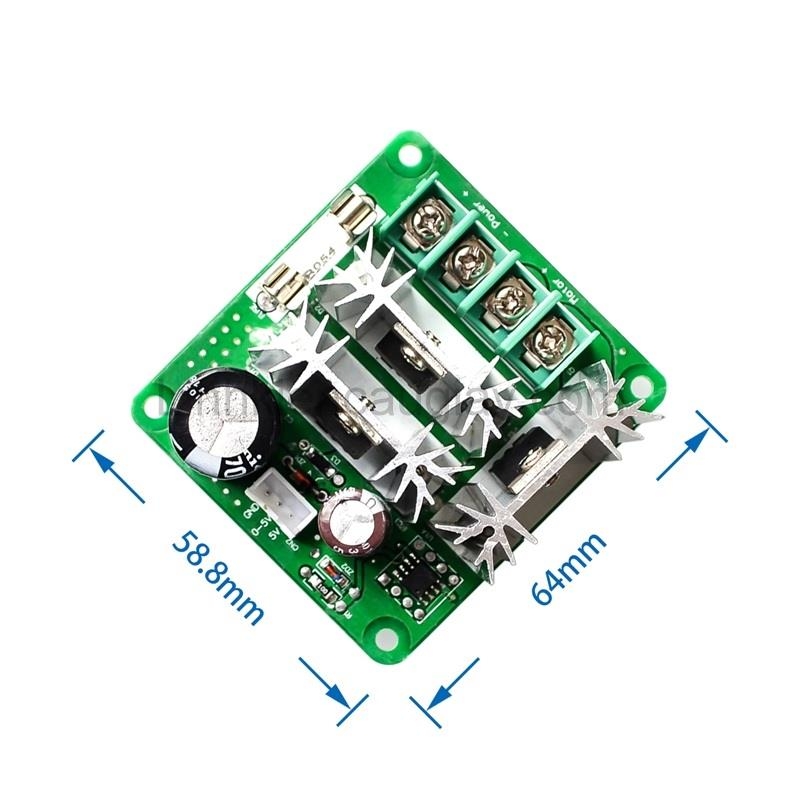

Kích thước: khoảng 64 x 59 x 22mm
Hướng dẫn sử dụng
Dùng nguồn DC ổn định đúng dải điện áp, công suất đủ cho động cơ.
Đấu đúng cực nguồn, tránh bỏ qua bảo vệ vì có thể hỏng linh kiện khác trong hệ thống.
Đấu motor đúng ngõ ra, kiểm tra chiều quay; muốn đảo chiều chỉ cần đổi cực hai dây motor (module chỉ điều tốc, không phải cầu H).
Khi điều khiển bằng PLC/vi điều khiển, xuất tín hiệu 0–5V (hoặc PWM qua mạch lọc) vào chân điều khiển.
Không vượt quá 15A liên tục, nên chọn motor công suất phù hợp và đảm bảo tản nhiệt tốt cho module.
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
