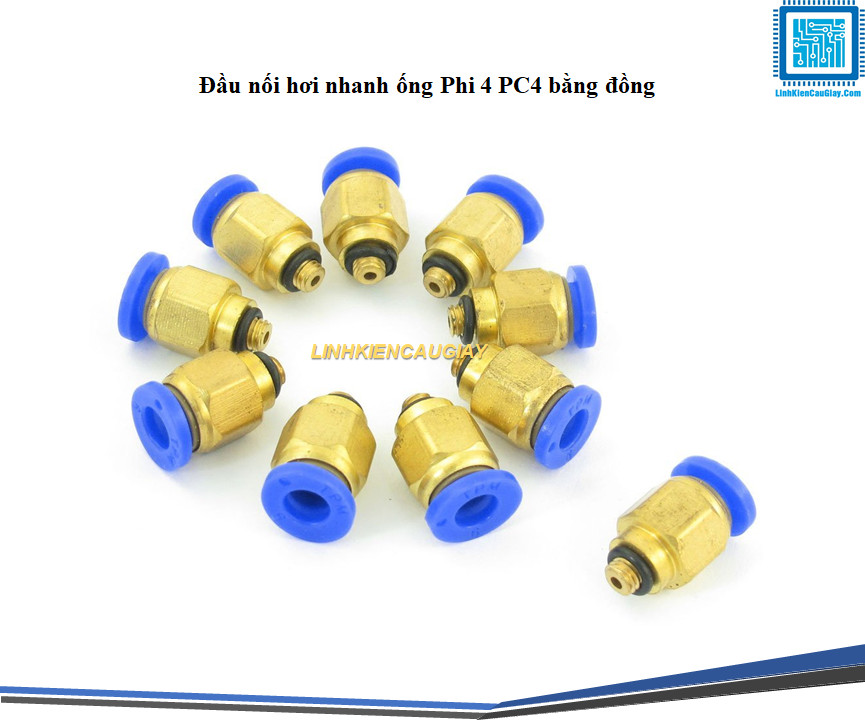

Đầu nối hơi nhanh ống Phi 4 PC4 bằng đồng

Mô tả sản phẩm

Đầu nối khí nén PC4-… là dòng fitting nhanh cho ống khí Ø 4mm, dùng để nối ống hơi với van điện từ, xy lanh khí, bộ lọc khí, máy nén khí mini.
Thiết kế kiểu push-in (ấn là khóa) giúp lắp/ tháo ống cực nhanh, giữ ống chắc, kín, hạn chế xì khí.
Thân fitting bằng kim loại + nhựa kỹ thuật, ren chuẩn, chịu áp tốt, phù hợp cả hệ thống công nghiệp lẫn các dự án DIY, robot, CNC nhỏ.

Ứng dụng

• Hệ thống khí nén: van điện từ, xy lanh mini.

• Máy nén khí mini, bơm khí, máy khắc – CNC.

• Robot, tay gắp khí nén, mô hình STEM dùng hơi.

• Đường khí điều khiển trong tủ điện, máy tự động hóa.

Sơ đồ chân

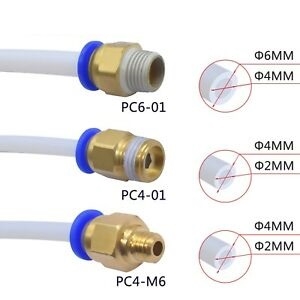

Tất cả các mã PC4-… đều dùng chung ống khí PU/PA Ø ngoài 4mm, khác nhau ở kiểu ren phía thiết bị:

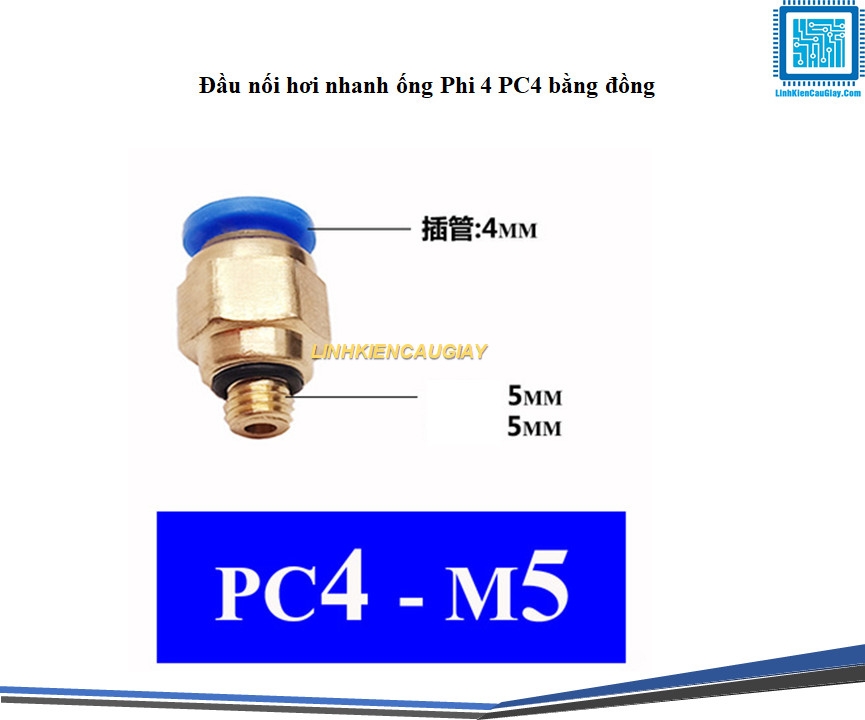

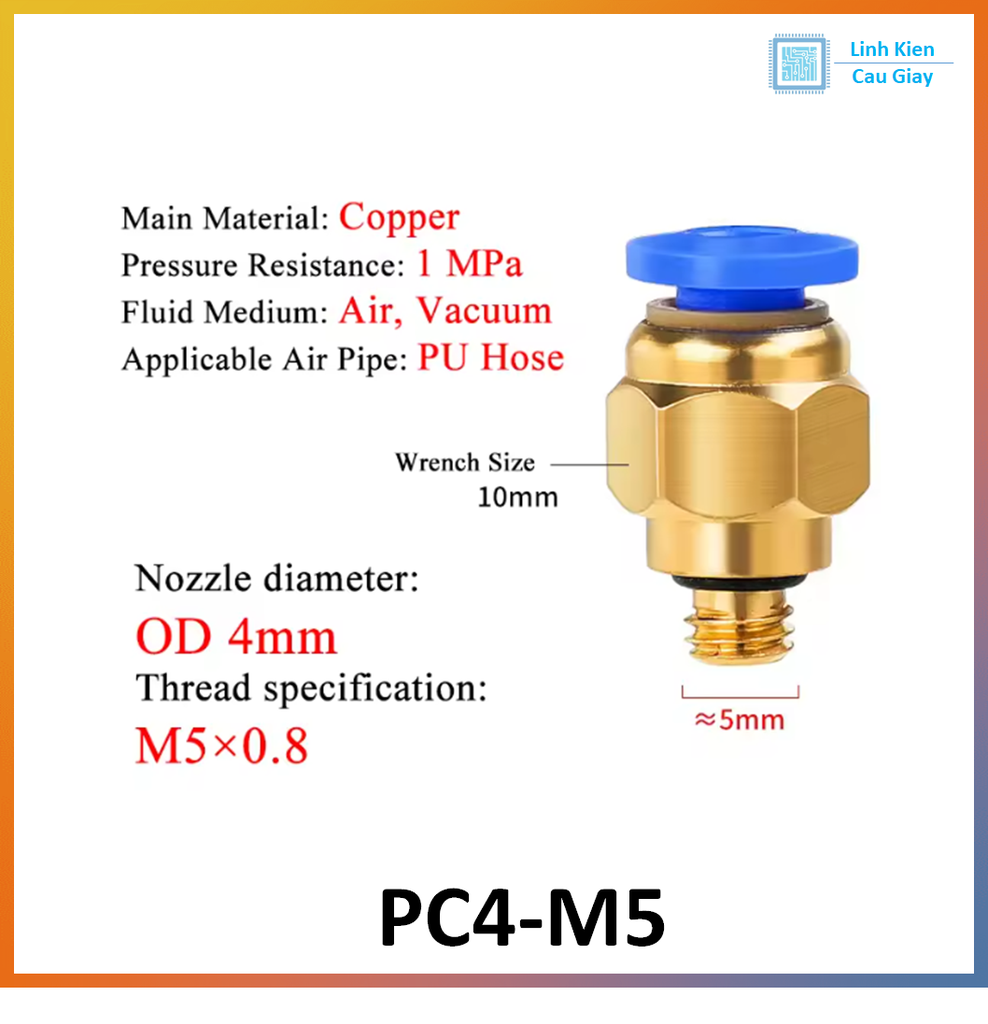

• PC4-M5: ren M5 nhỏ – thường dùng cho van/xy lanh mini.

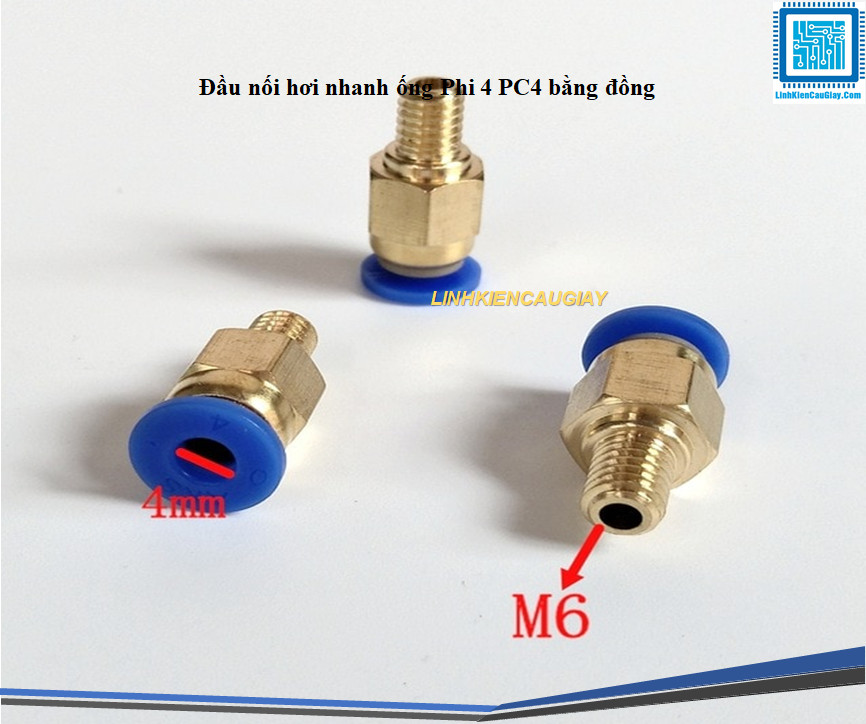

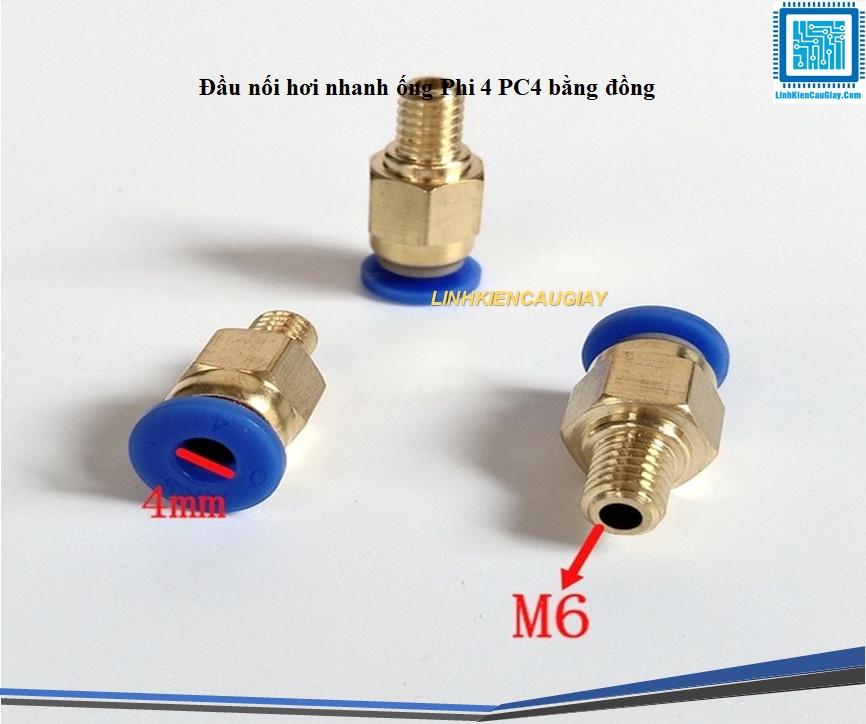

• PC4-M6: ren M6.

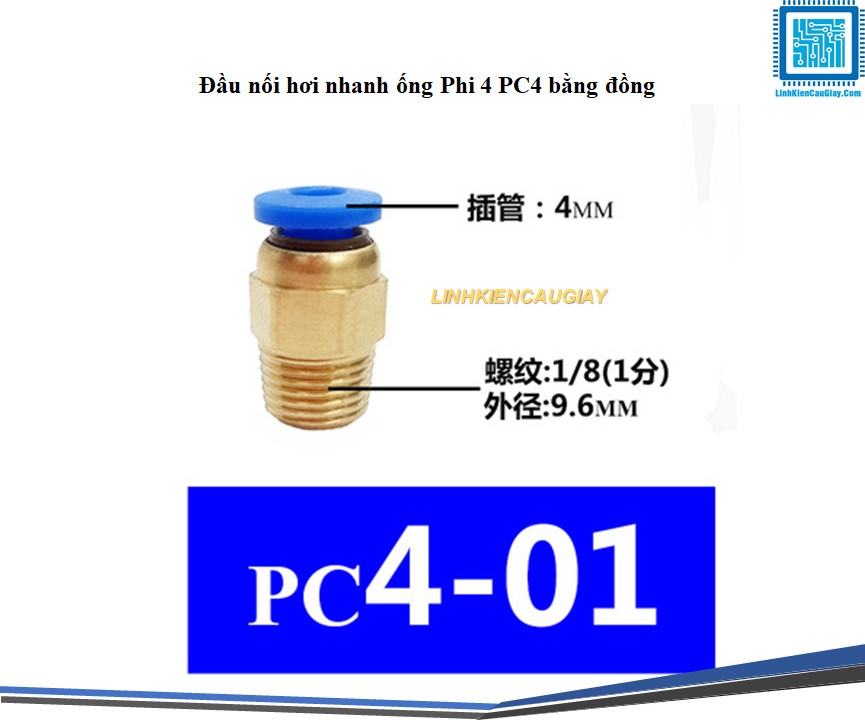

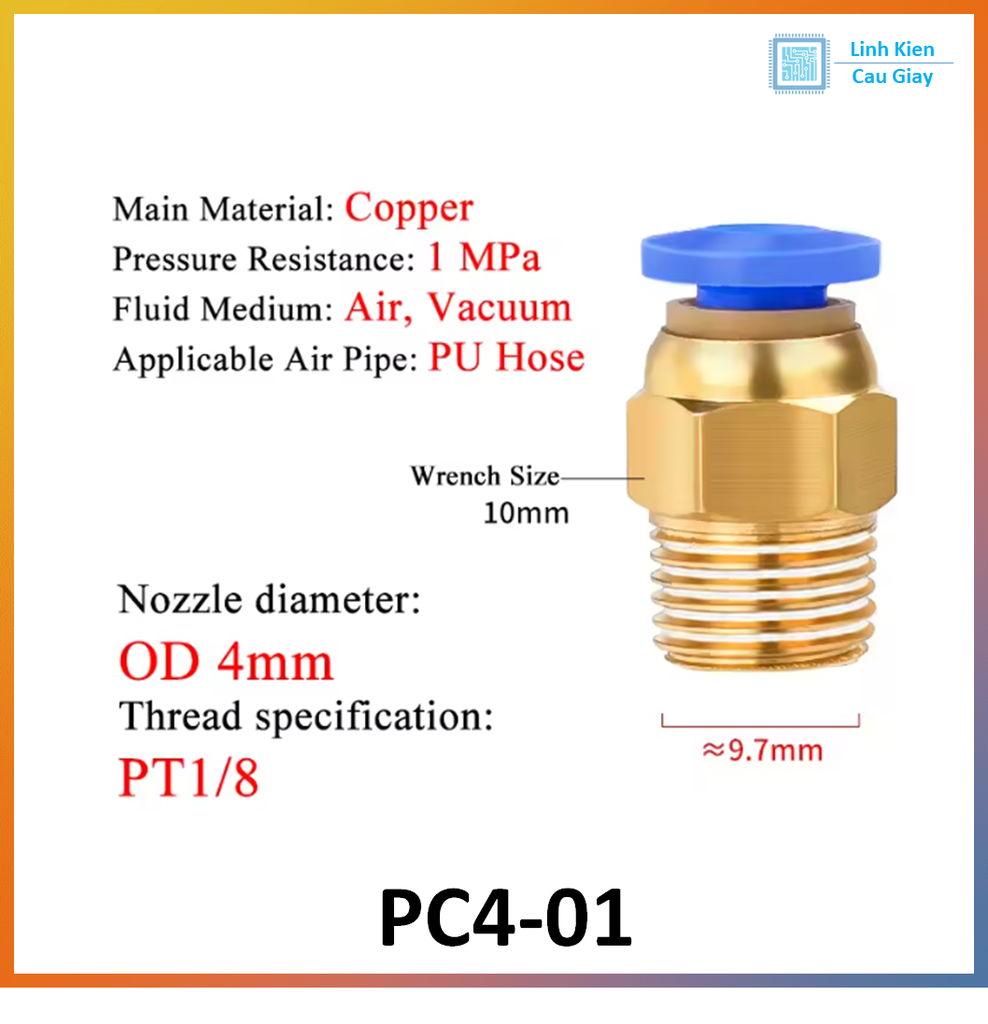

• PC4-01: ren 1/8".

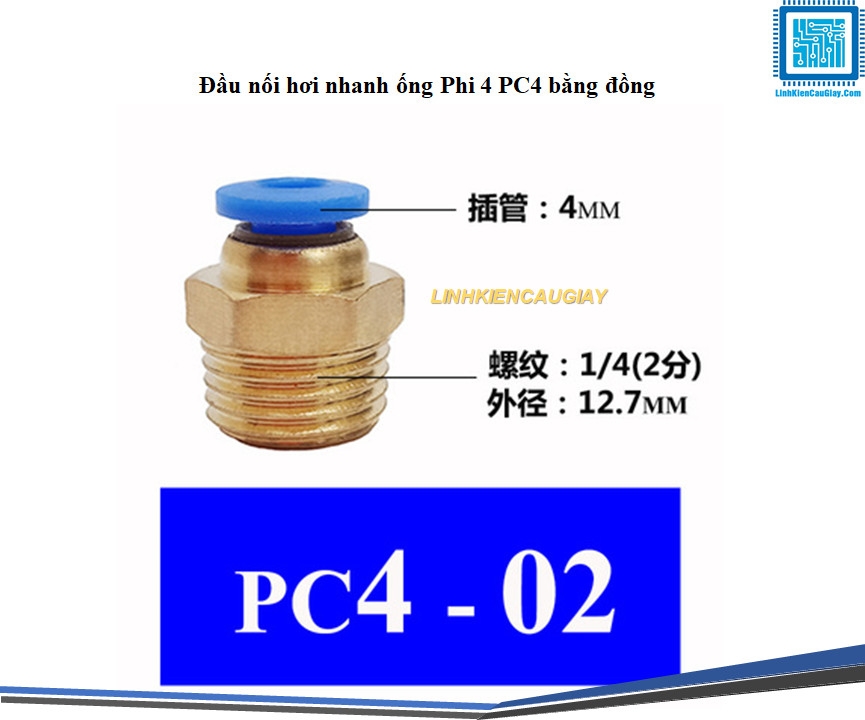

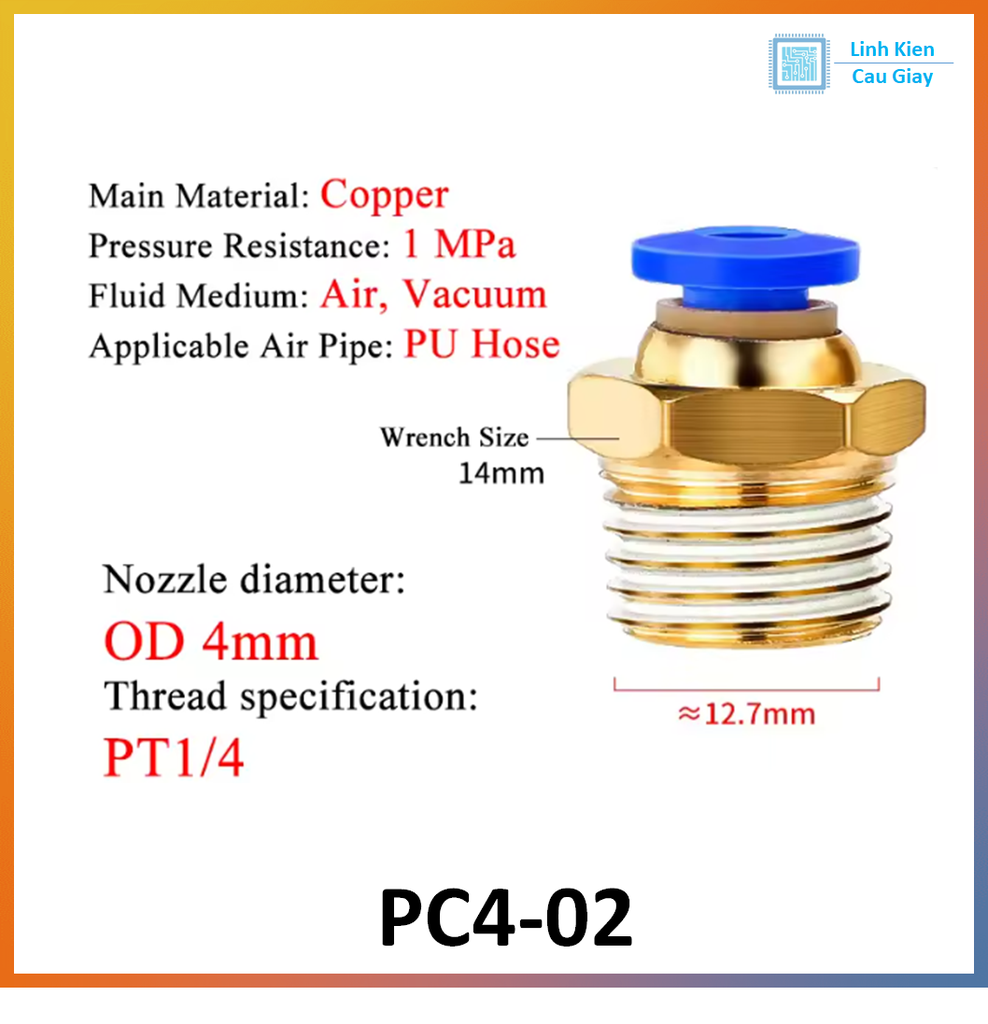

• PC4-02: ren 1/4".

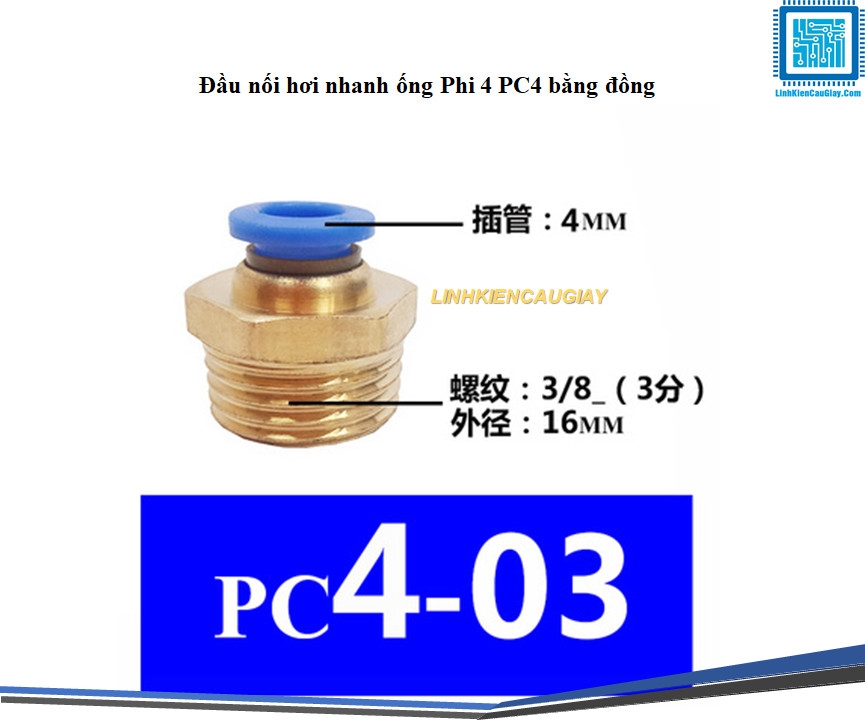

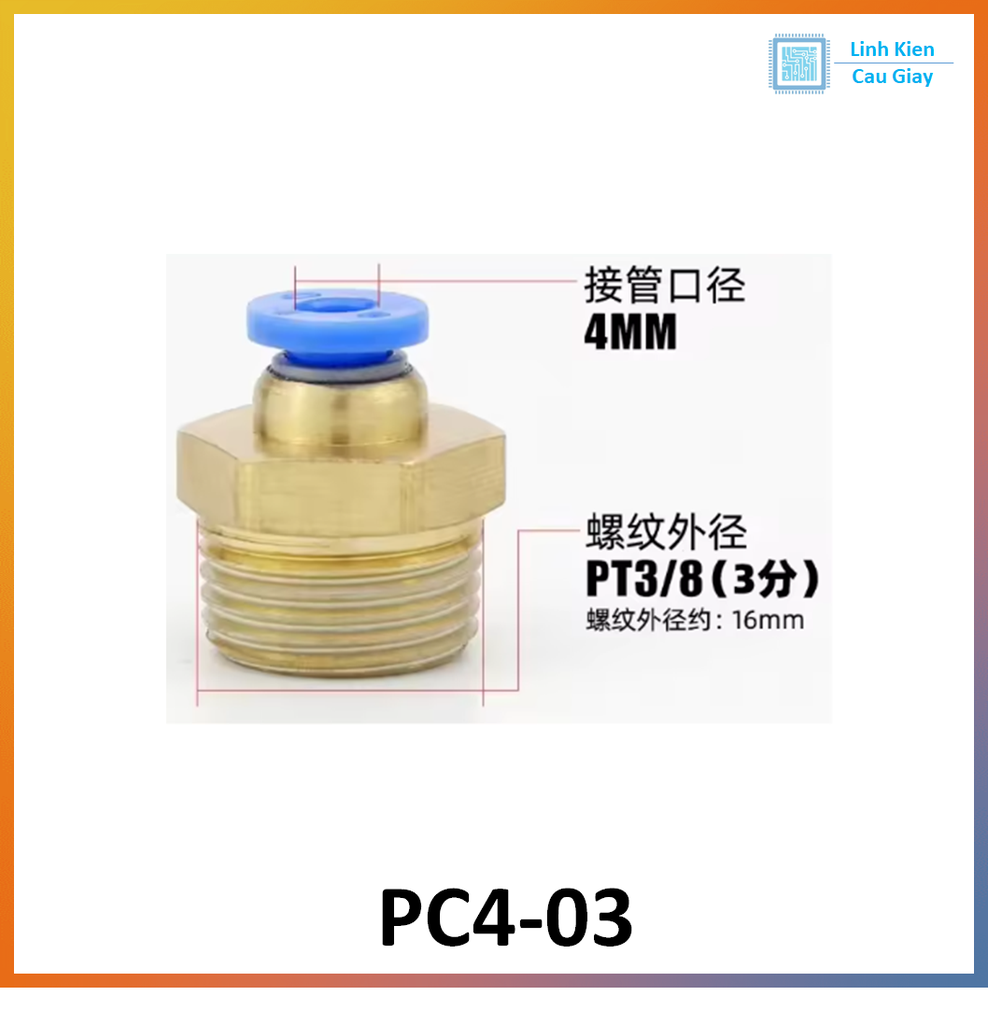

• PC4-03: ren 3/8".

Một đầu là lỗ cắm ống 4mm có vòng kẹp, đầu còn lại là ren ngoài vặn vào thiết bị.

Thông số kĩ thuật

• Dòng sản phẩm: PC4 series

• Đường kính ống: 4mm (PU, PA, PE)

• Kiểu giữ ống: Push-in, nhấn vòng để tháo

• Vật liệu: hợp kim + nhựa kỹ thuật, gioăng cao su

• Áp suất làm việc: khoảng 0–1.0 MPa (tùy hệ thống)

• Nhiệt độ: ~ -10°C đến 60°C

• Ren: M5, M6, 1/8", 1/4", 3/8" (tùy mã)

Hướng dẫn sử dụng

• Chọn đúng mã PC4 theo ren của thiết bị (M5/M6/01/02/03).

• Quấn băng tan vào phần ren kim loại để chống xì khí.

• Vặn fitting vào van/xy lanh, siết vừa tay (không siết quá mạnh).

• Cắt ống 4mm vuông góc, cắm thẳng vào đầu fitting tới khi chặt tay.

• Khi cần tháo ống: nhấn vòng nhựa xuống đồng thời rút ống ra.

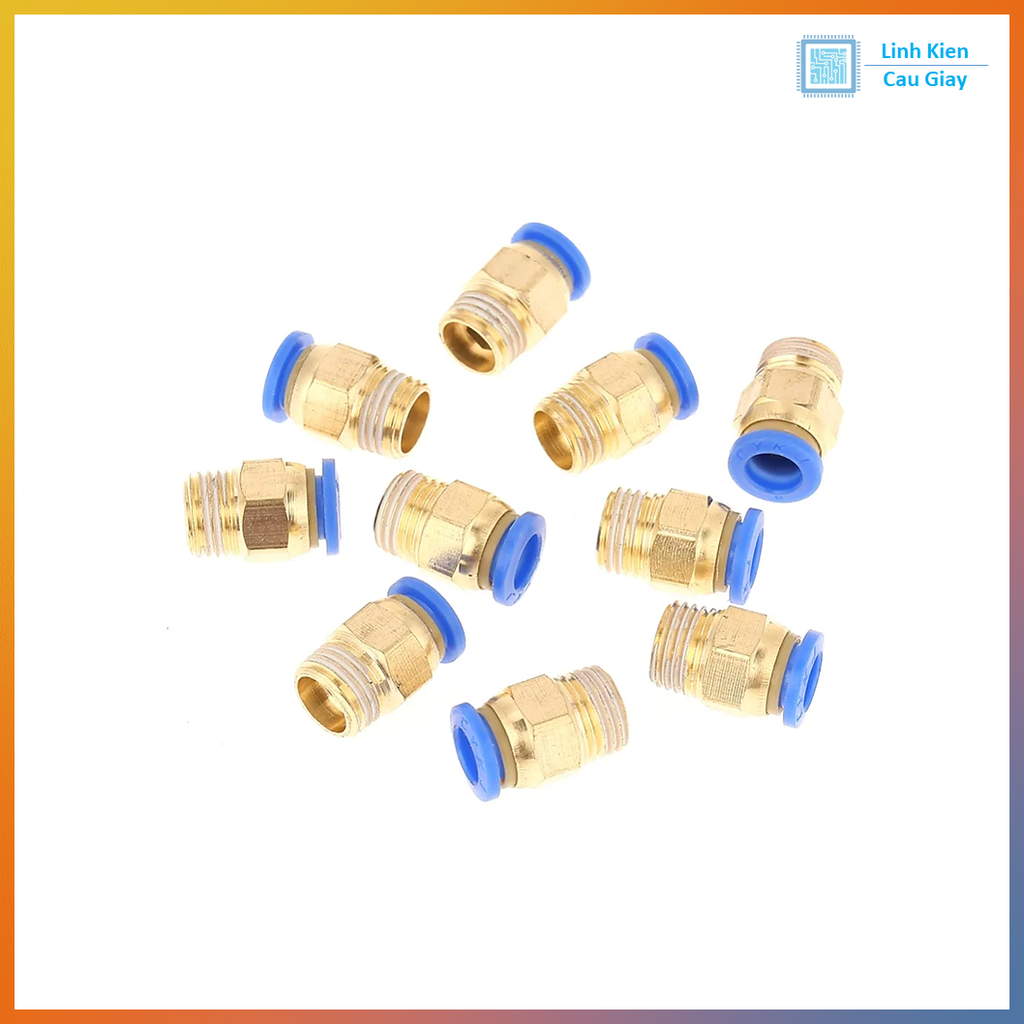

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
