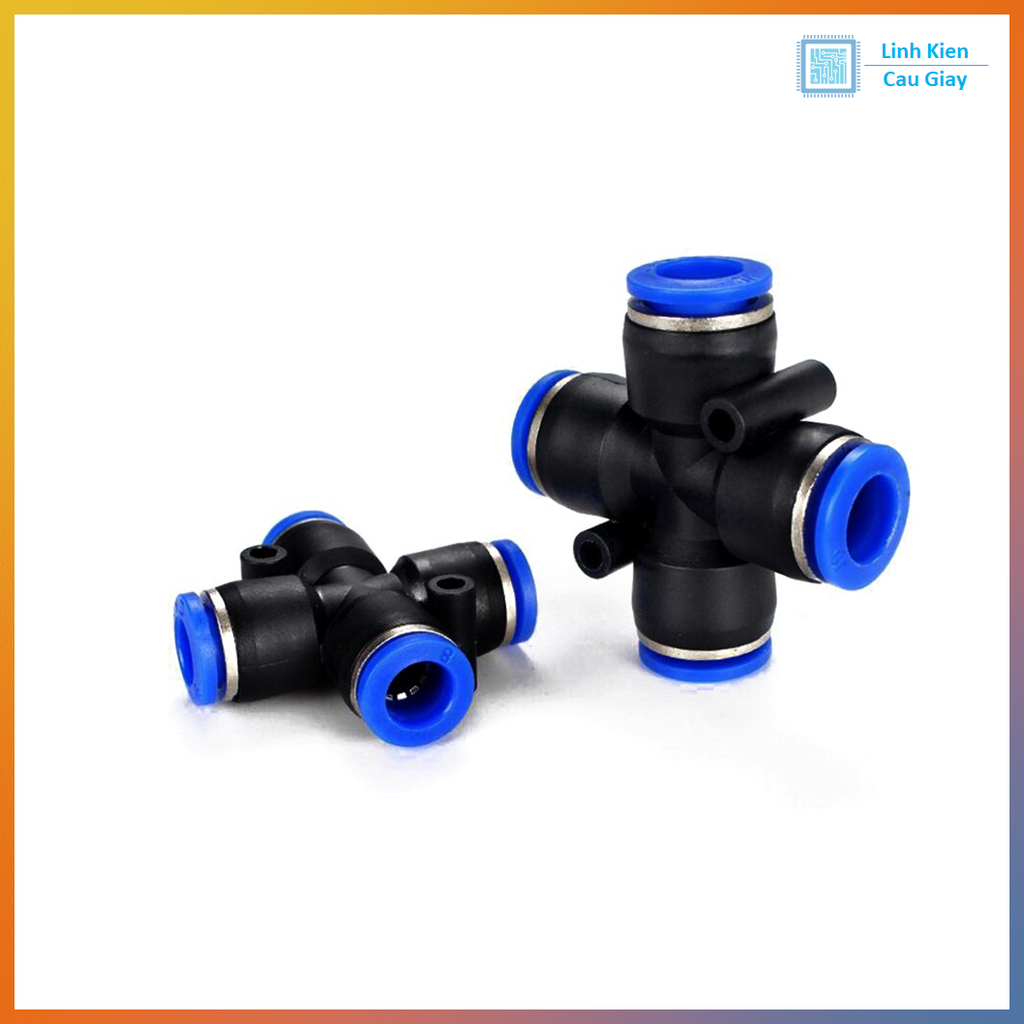

Đầu nối hơi nhanh chữ thập PZA – Chia 4 nhánh khí nén Phi 4 / 6 / 8 / 10 / 12

Mô tả sản phẩm

• Đầu nối hơi nhanh chữ thập PZA dùng để chia 1 đường khí thành 4 nhánh (hoặc gom 4 nhánh lại với nhau) trong hệ thống khí nén mini.

• Thiết kế push-in (bấm nhanh), chỉ cần ấn ống vào là kín, bên trong có chấu kẹp kim loại + gioăng cao su giúp giữ chặt ống, hạn chế rò khí khi làm việc ở áp suất cao.

• Thân nhựa PE/PA chịu áp, kích thước gọn, dễ lắp trong tủ, khung máy, mô hình khí nén, phù hợp với ống PU / PA nhiều size khác nhau.

Ứng dụng

• Chia khí từ một nguồn ra nhiều xy-lanh, nhiều van hoặc chia đều tới nhiều điểm phun.

• Dùng trong máy nén khí mini, hệ thống khí nén điều khiển, máy tự động, dây chuyền nhỏ, robot khí nén.

• Hệ thống phun sương, tưới nhỏ giọt, mô hình STEM – DIY, bàn thực hành khí nén dùng ống 4–12mm

Sơ đồ chân

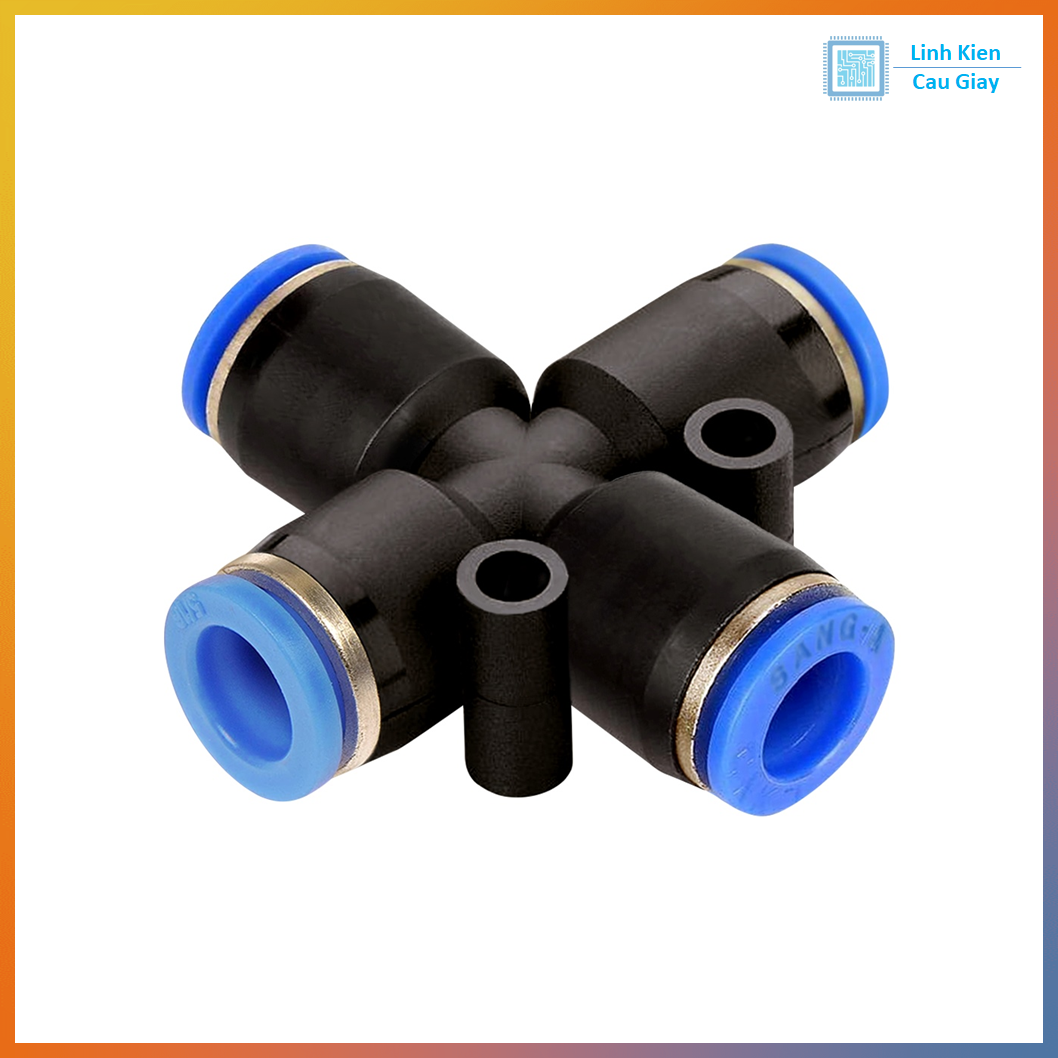

• Đầu nối hình chữ thập (X) gồm 4 cổng push-in cùng kích cỡ:

  • Có thể dùng 1 cổng vào, 3 cổng ra hoặc 2–3 cổng vào / ra tùy cách thiết kế hệ thống.

• Mỗi cổng đều có vòng collet (thường màu xanh/đen) để nhấn giữ và tháo ống, bên trong là vấu kẹp + gioăng.

Thông số kĩ thuật

• Mã sản phẩm: PZA – Cross push-in pneumatic fitting

• Vật liệu thân: Nhựa PE/PA chịu áp, bền, nhẹ

• Vật liệu kẹp: Kim loại, gioăng cao su chống rò khí

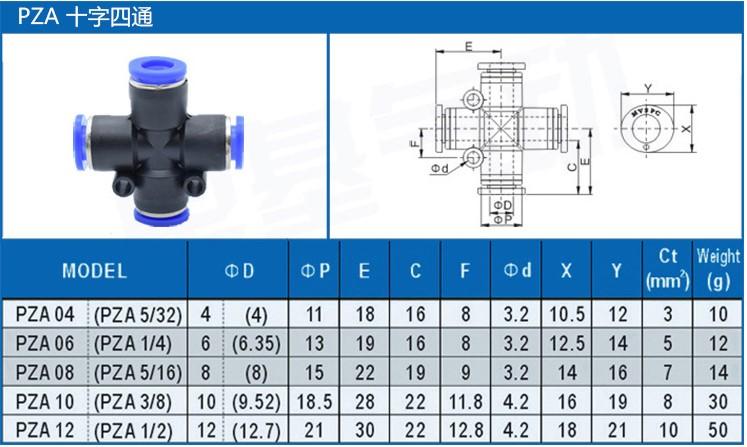

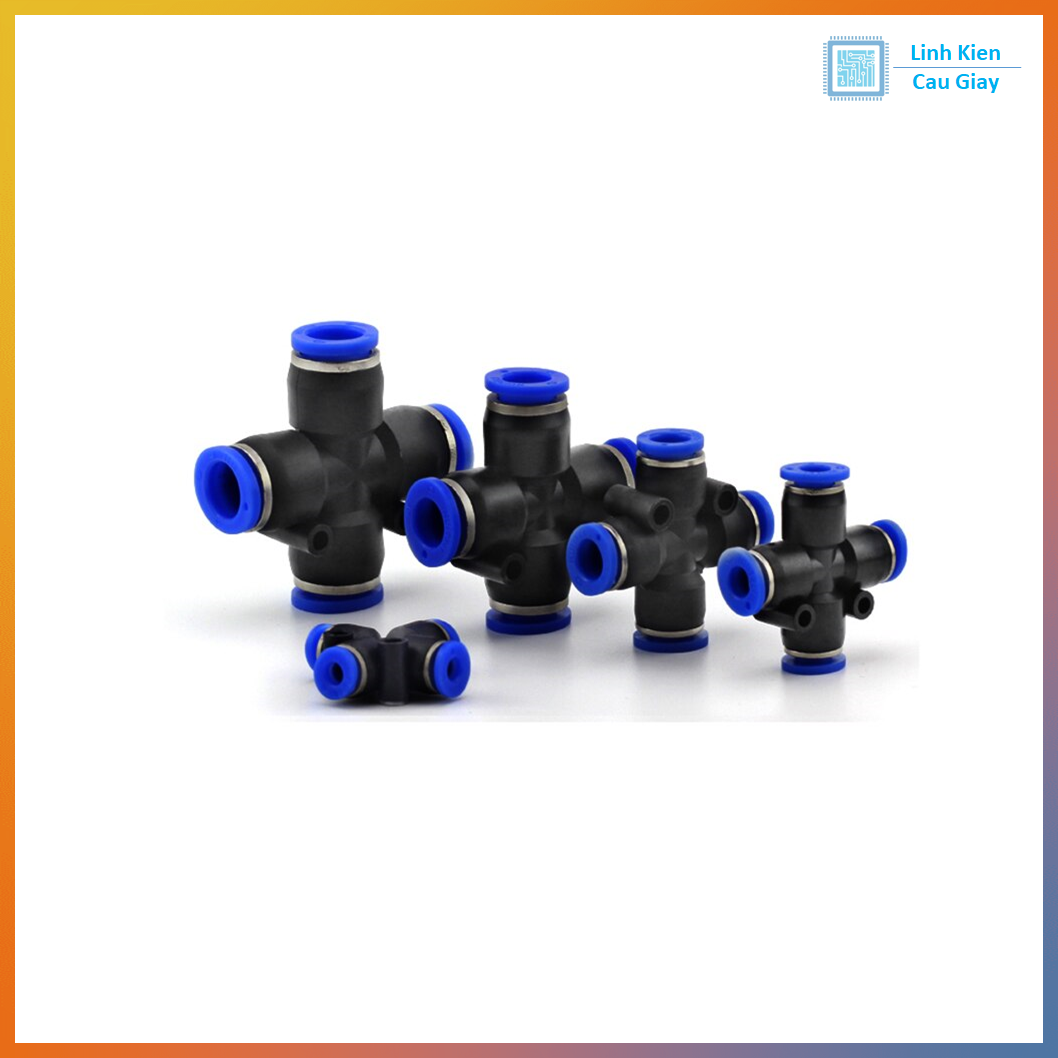

• Kích thước ống hỗ trợ (phân loại):

  • PZA 4 → cho ống Ø ngoài 4mm

  • PZA 6 → cho ống Ø ngoài 6mm

  • PZA 8 → cho ống Ø ngoài 8mm

  • PZA 10 → cho ống Ø ngoài 10mm

  • PZA 12 → cho ống Ø ngoài 12mm

• Môi chất: Khí nén, có thể dùng cho nước áp thấp (tùy hệ thống)

• Ứng dụng: Hệ thống khí nén mini, máy tự động, mô hình và thực hành khí nén.

Hướng dẫn sử dụng

1. Chọn đúng kích thước PZA 4/6/8/10/12 khớp với đường kính ngoài ống PU đang dùng.

2. Cắt đầu ống thật phẳng, không bóp méo, để ống dễ vào và kín khí.

3. Ấn ống vào từng cổng của đầu nối cho tới khi cảm giác chặt tay, kéo nhẹ lại để kiểm tra đã khóa.

4. Khi cần tháo, nhấn vòng collet xuống rồi kéo ống ra thẳng, không bẻ cong để tránh làm hỏng mép ống.

5. Sau khi lắp, cấp khí thử và kiểm tra rò khí tại các vị trí nối, siết lại bố trí ống cho gọn và an toàn.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
