Đầu nối hơi nhanh ống Phi 10 (PC10) bằng đồng

Mô tả sản phẩm

Đầu nối khí nén PC10-… là loại fitting push-in chuyên dùng để kết nối ống hơi PU/PA đường kính 10mm vào van điện từ, xy lanh khí, bộ lọc – điều áp – bôi trơn (F.R.L), máy nén khí, hệ thống tự động hóa.
Kiểu khóa push-lock giúp lắp nhanh – tháo gọn – giữ ống chắc – kín, hạn chế xì khí và chịu áp tốt.
Thân fitting làm bằng kim loại + nhựa kỹ thuật, hoạt động bền bỉ trong môi trường công nghiệp và dân dụng.

Ứng dụng

• Dùng trên van điện từ khí nén, xy lanh tròn/dẹt, xy lanh công nghiệp.

• Hệ thống phân phối khí nhà xưởng, máy tự động hóa, CNC.

• Máy đóng gói, máy hút chân không, máy ép, dây chuyền sản xuất.

• Máy nén khí mini, hệ thống bơm – xả bằng hơi, robot công nghiệp.

• Dự án khí nén DIY & STEM.

Sơ đồ chân

Tất cả các mã PC10-… dùng chung ống khí đường kính 10mm, khác nhau ở kích thước ren:

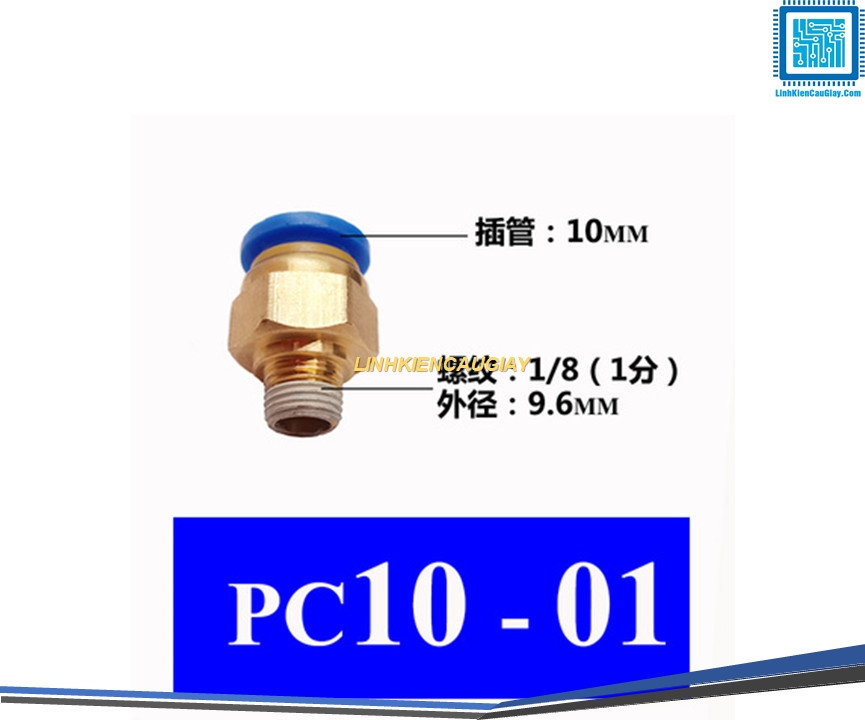

• PC10-01 → ren 1/8"

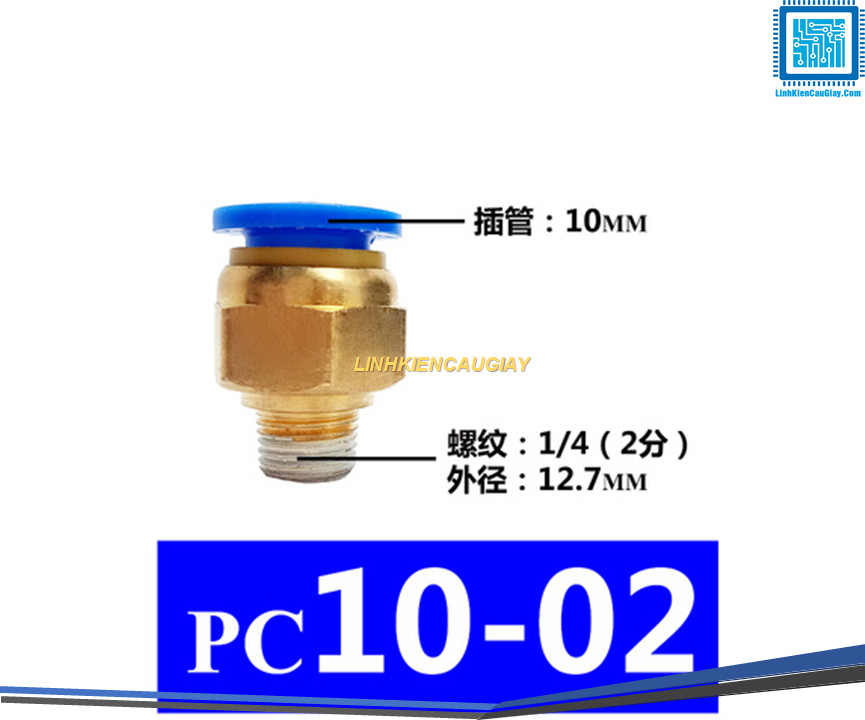

• PC10-02 → ren 1/4"

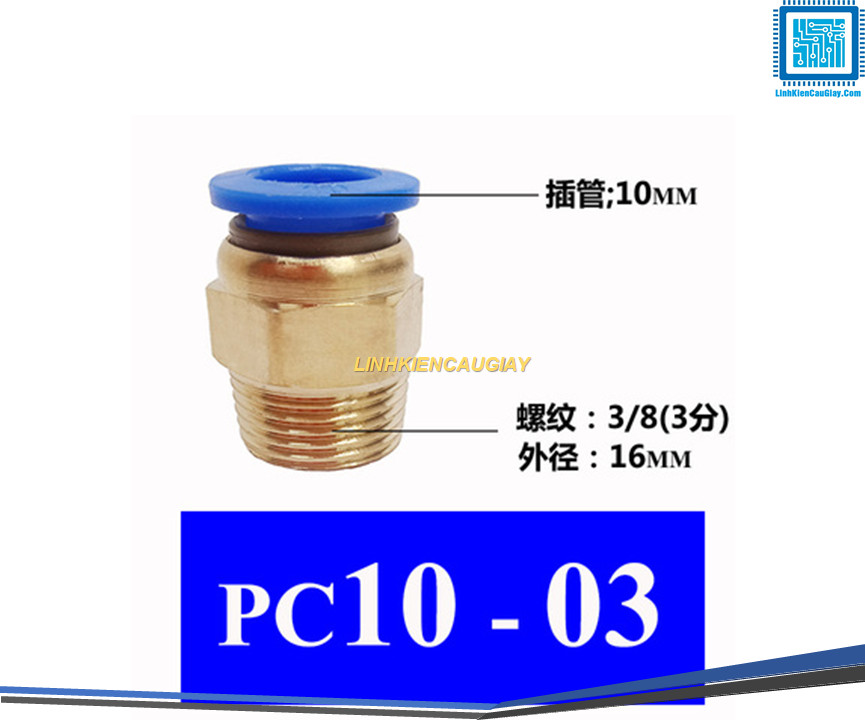

• PC10-03 → ren 3/8"

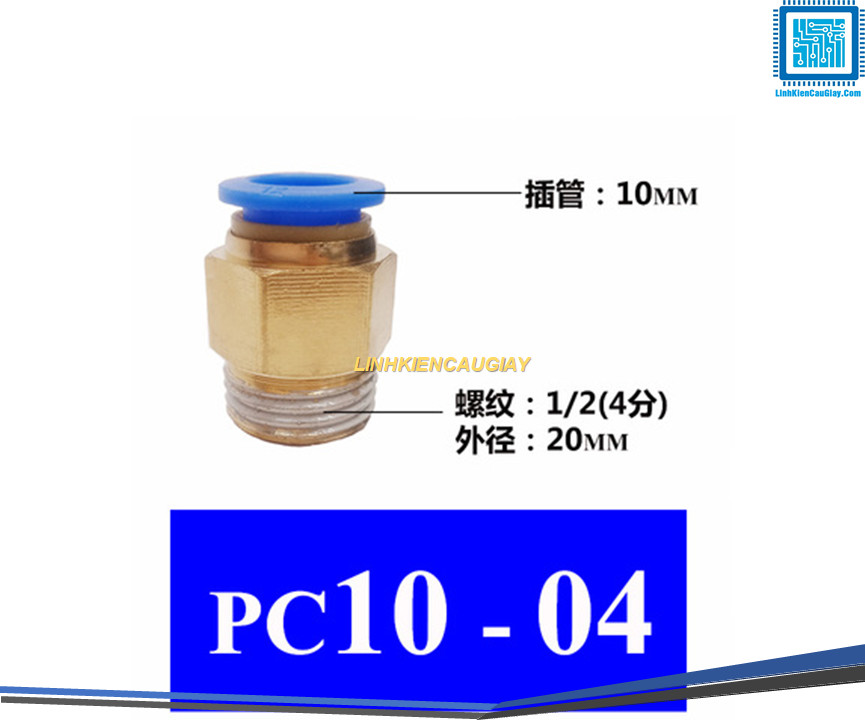

• PC10-04 → ren 1/2"

Cấu tạo:

• Một đầu là lỗ cắm ống 10mm (push-in).

• Một đầu là ren ngoài để vặn vào thiết bị khí nén.

Thông số kĩ thuật

• Dòng sản phẩm: PC10 series

• Đường kính ống phù hợp: Ø10mm (PU / PA / PE)

• Kiểu khóa ống: Push-in (nhấn để khóa – nhấn vòng để tháo)

• Chất liệu: hợp kim + nhựa kỹ thuật, gioăng cao su

• Áp suất làm việc: 0–1.0 MPa (tùy hệ thống khí)

• Nhiệt độ làm việc: -10°C → 60°C

• Kiểu ren: 1/8 – 1/4 – 3/8 – 1/2 inch

Hướng dẫn sử dụng

1. Chọn đúng mã PC10 theo ren trên van/xy lanh.

2. Quấn băng tan quanh ren để chống xì khí.

3. Vặn fitting vào thiết bị, siết chặt vừa phải.

4. Cắt ống 10mm vuông góc, cắm thẳng vào đầu fitting đến khi chắc.

5. Khi tháo: nhấn vòng nhựa xuống – rút ống ra.

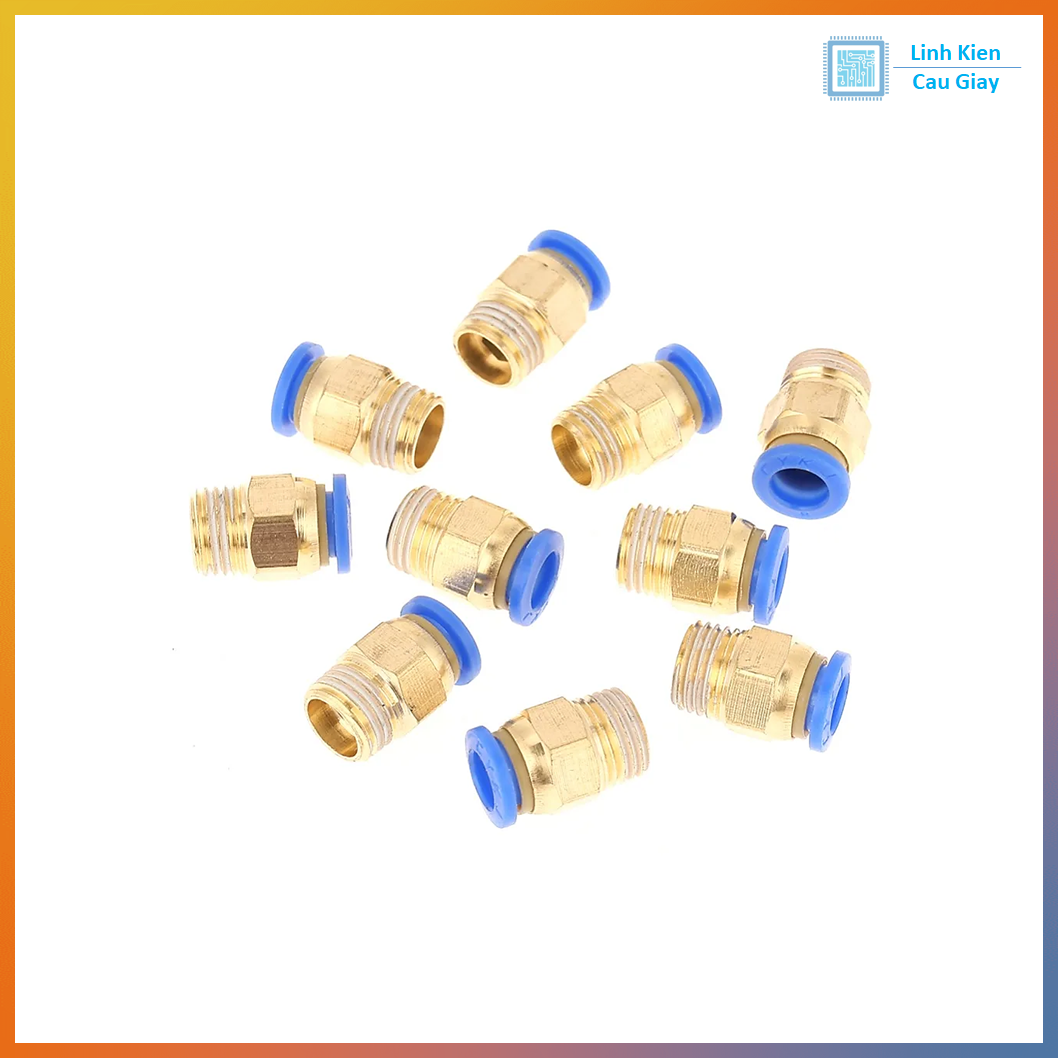

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
