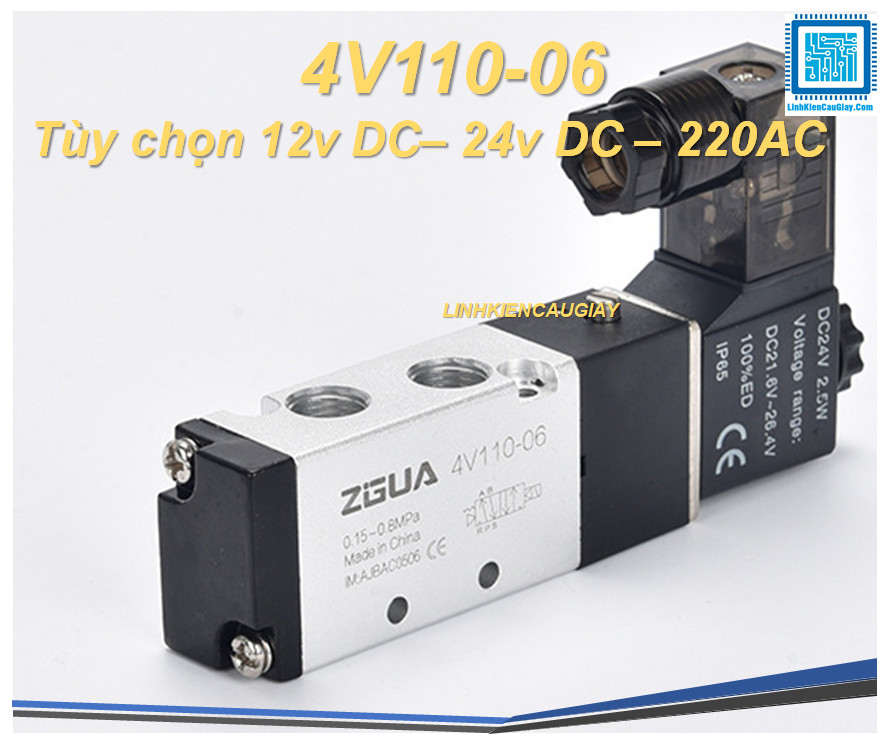

Van điện từ khí nén 4V110-06 5/2 cổng 1/8” (PT1/8) – van đảo chiều 2 vị trí 5 cửa DC12V/DC24V/AC220V

Mô tả sản phẩm

Van điện từ khí nén 4V110-06 là van đảo chiều 5 cửa – 2 vị trí (5/2) dùng cuộn coil điện để điều khiển hướng và lưu lượng khí nén. Thân van chắc chắn, hoạt động ổn định, phù hợp hệ thống tự động hóa, điều khiển xy lanh khí nén tác động kép. Hỗ trợ nhiều phiên bản điện áp: DC 12V, DC 24V, AC 220V (tùy phân loại), dễ chọn đúng theo nguồn hệ thống.

Ứng dụng

Điều khiển xy lanh khí nén 2 chiều (tác động kép) trong máy tự động
Máy đóng gói, máy ép, máy gắp, băng chuyền khí nén
Hệ thống khí nén xưởng sản xuất, DIY tự động hóa
Tủ điều khiển điện – khí nén, hệ thống van cụm (manifold)

Sơ đồ chân

Loại 5 cửa 2 vị trí:
P (Supply) : Cổng cấp khí vào
A, B : 2 cổng ra điều khiển xy lanh
EA, EB : 2 cổng xả (Exhaust)

Thông số kĩ thuật

Model: 4V110-06
Kiểu van: 5/2 (5 cửa – 2 vị trí)
Cỡ cổng: 06 = 1/8”
Chuẩn ren cổng: PT 1/8 (nếu mã có ký tự T thì là NPT)
Điện áp coil (tùy chọn): DC12V / DC24V / AC110V / AC220V

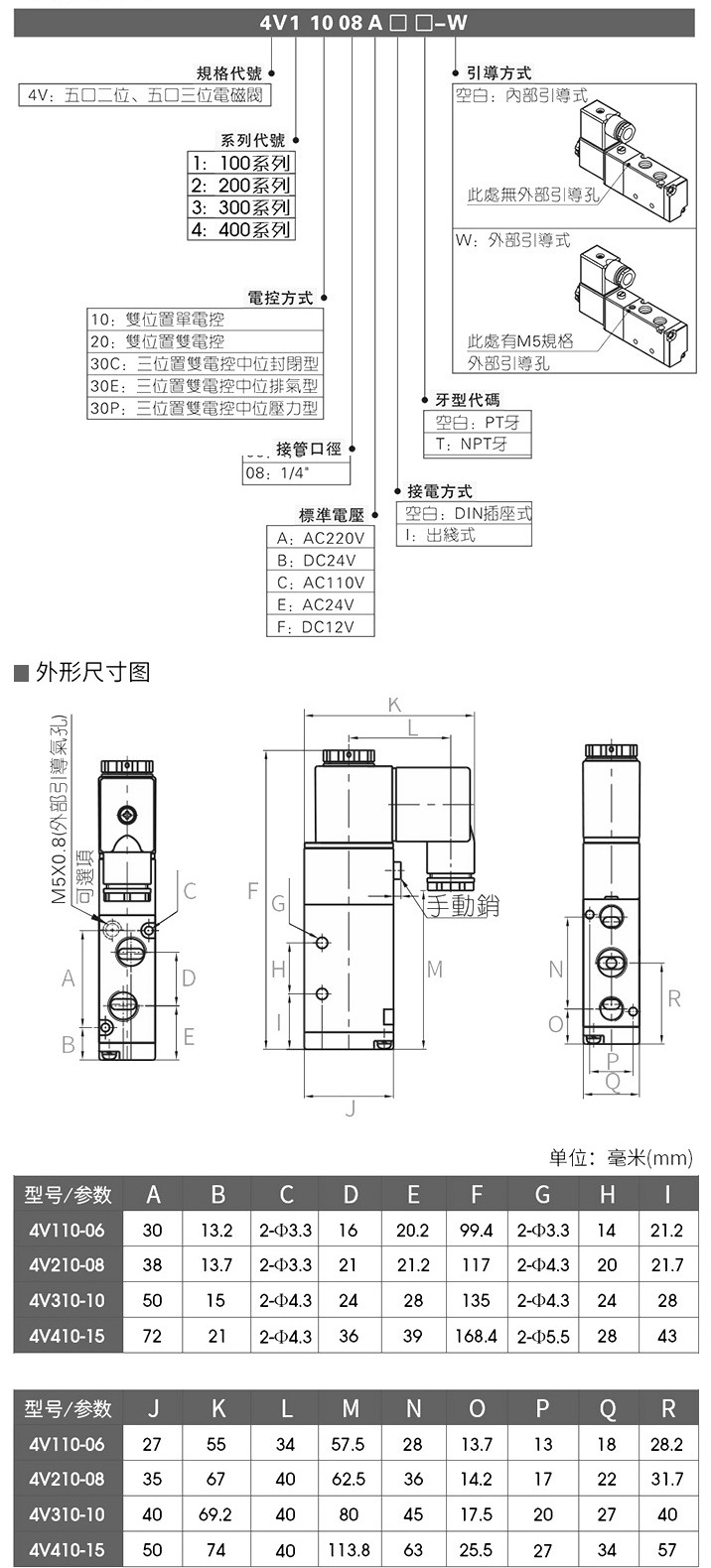

Kích thước cơ khí (mm) – dòng 4V110-06

A=30 B=13.2 C=2-Φ3.3 D=16
E=20.2 F=99.4 G=2-Φ3.3 H=14 I=21.2

J=27 K=55 L=34 M=57.5
N=28 O=13.7 P=13 Q=18 R=28.2

Hướng dẫn sử dụng

Chọn đúng điện áp coil (DC12/DC24/AC220) trước khi cấp điện
Lắp FRL hoặc lọc khí ≥40 micron để tăng tuổi thọ van
Đấu ống khí đúng cổng P–A–B và cổng xả EA/EB (nên gắn giảm thanh cho cổng xả để giảm ồn)
Không cấp điện liên tục khi không có khí/hoặc áp quá thấp kéo dài (tùy hệ thống)
Kiểm tra rò khí bằng nước xà phòng tại các ren, quấn băng tan PTFE khi lắp ren

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
