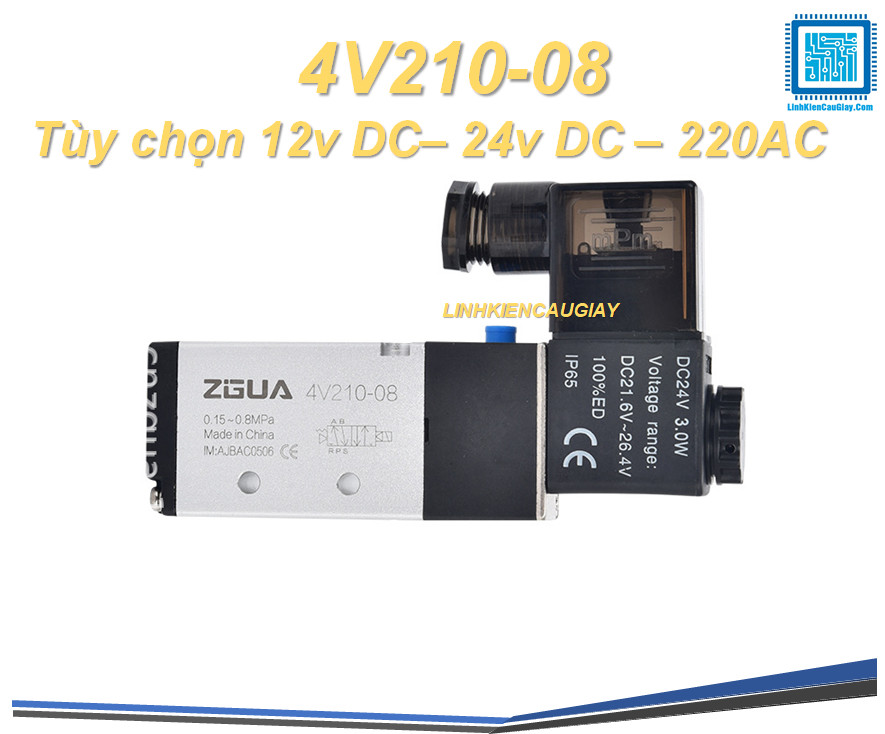

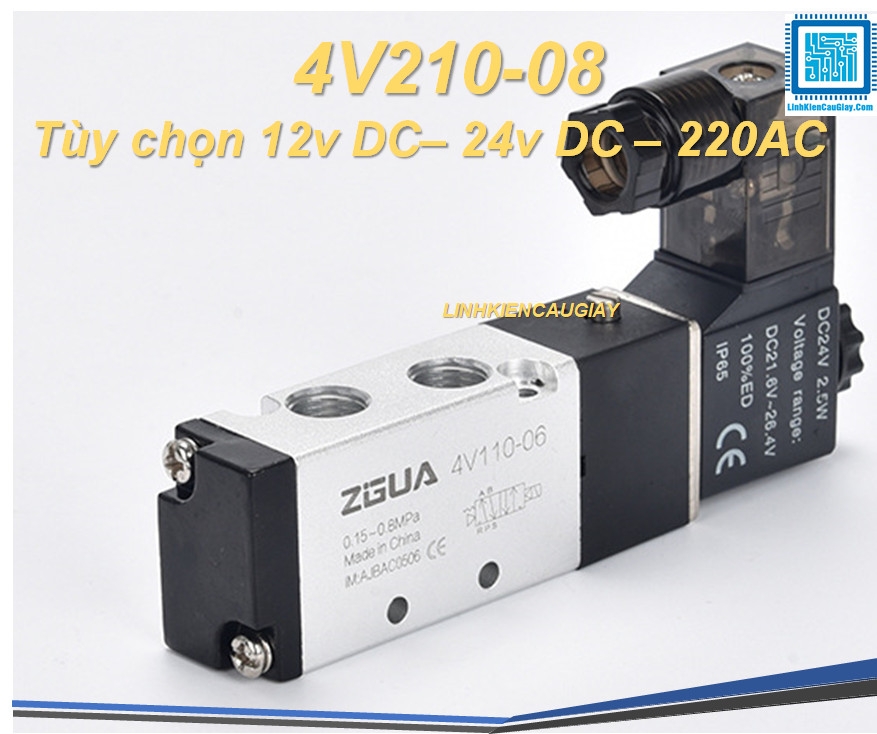

Van điện từ khí nén 4V210-08 5/2 – van đảo chiều 5 cửa 2 vị trí ren 1/4” (PT 1/4)

Mô tả sản phẩm

Van điện từ khí nén 4V210-08 thuộc dòng 4V (series 200), dùng cuộn coil điện để điều khiển đổi hướng khí nén. Loại 5/2 (5 cửa – 2 vị trí) chuyên dùng cho xy lanh tác động kép, giúp hệ thống chạy ổn định, đóng/mở nhanh, phù hợp tủ điện – khí nén và dây chuyền tự động hóa.

Ứng dụng

Điều khiển xy lanh khí nén 2 chiều (tác động kép)
Máy tự động hóa: kẹp – đẩy – nâng – gạt, băng chuyền, đóng gói
Cụm van khí nén (manifold), hệ thống điều khiển PLC
Xưởng cơ khí, DIY khí nén công nghiệp

Sơ đồ chân

P (Supply): Cổng cấp khí vào
A, B: 2 cổng ra điều khiển xy lanh
EA, EB: 2 cổng xả (Exhaust)
Mẹo: nên gắn giảm thanh cho cổng xả để giảm ồn

Thông số kĩ thuật

Model: 4V210-08
Kiểu van: 5/2 (5 Way 2 Position)
Cỡ ren cổng: 08 = 1/4” (thường dùng PT 1/4; một số bản có NPT tùy mã)
Điện áp coil tùy chọn: AC220V / DC24V / DC12V

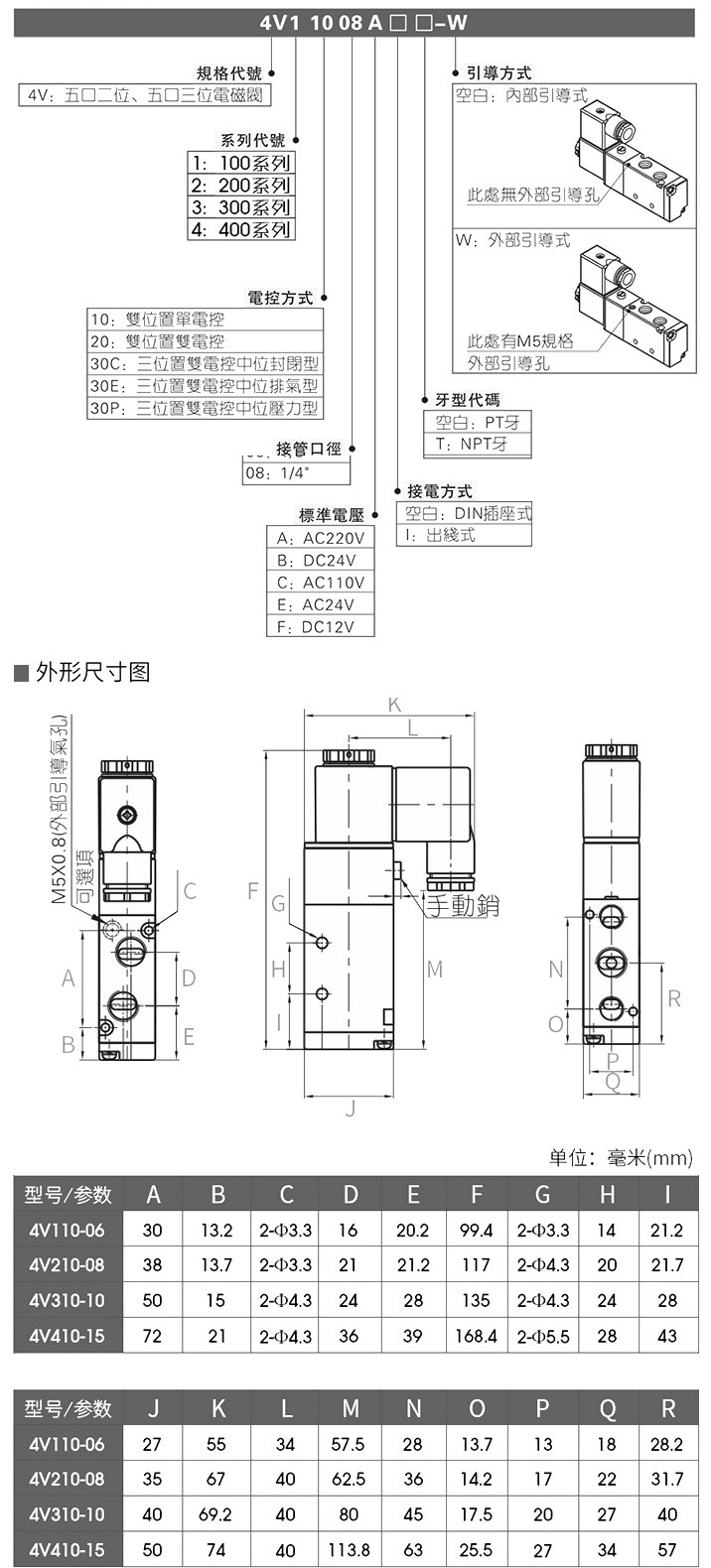

Kích thước cơ khí (mm) – dòng 4V210-08:
A=38, B=13.7, C=2-Φ3.3, D=21, E=21.2, F=117
G=2-Φ4.3, H=20, I=21.7
J=35, K=67, L=40, M=62.5
N=36, O=14.2, P=17, Q=22, R=31.7
(Lưu ý: đây là thông số kích thước lắp đặt/ngoại hình, đơn vị mm)

Hướng dẫn sử dụng

Chọn đúng điện áp coil trước khi cấp điện (DC12/DC24/AC220)
Khuyến nghị có bộ lọc khí/FRL để tăng tuổi thọ van
Quấn băng tan (PTFE) khi lắp ren, siết vừa lực để tránh nứt/tuôn ren
Đấu đúng cổng P–A–B và EA/EB, chạy thử và kiểm tra rò khí bằng nước xà phòng
Nếu gắn ngoài trời/xưởng bụi: ưu tiên cuộn coil có chuẩn bảo vệ tốt và đi dây gọn
