Van điện từ khí nén 4V310-10 5/2 – van đảo chiều 5 cửa 2 vị trí ren 3/8” (PT 3/8)

Mô tả sản phẩm

Van điện từ khí nén 4V310-10 thuộc dòng 4V (series 300), là van đảo chiều 5 cửa – 2 vị trí (5/2) điều khiển bằng cuộn coil điện, dùng để đổi hướng khí nén cho xy lanh tác động kép. Cỡ cổng lớn hơn dòng 4V110/4V210 nên phù hợp hệ thống lưu lượng cao hơn, chạy ổn định trong môi trường tự động hóa.

Ứng dụng

Điều khiển xy lanh khí nén 2 chiều (tác động kép)
Máy đóng gói, máy ép, cơ cấu kẹp/đẩy, dây chuyền tự động
Tủ điện – khí nén PLC, cụm van khí nén công nghiệp
Hệ thống cần lưu lượng/đường ống lớn hơn

Sơ đồ chân

P (Supply): cổng cấp khí vào
A, B: 2 cổng ra xy lanh
EA, EB: 2 cổng xả (Exhaust)
Gợi ý: gắn giảm thanh cho cổng xả để giảm ồn

Thông số kĩ thuật

Model: 4V310-10
Kiểu van: 5/2 (5 Way 2 Position)
Cỡ ren cổng: 10 = 3/8” (thường dùng PT 3/8; có thể có NPT tùy mã)
Điện áp coil tùy chọn: AC220V / DC24V / DC12V

Kích thước cơ khí (mm) – dòng 4V310-10:
A=50, B=15, C=2-Φ4.3, D=24, E=28, F=135
G=2-Φ4.3, H=24, I=28
J=40, K=69.2, L=40, M=80
N=45, O=17.5, P=20, Q=27, R=40

Hướng dẫn sử dụng

Chọn đúng điện áp coil trước khi cấp điện (DC12/DC24/AC220)
Nên có bộ lọc khí/FRL, khí sạch giúp van bền và đóng mở ổn định
Quấn băng tan PTFE khi lắp ren, siết đúng lực để kín khí
Đấu đúng cổng P–A–B và EA/EB, test rò khí bằng nước xà phòng

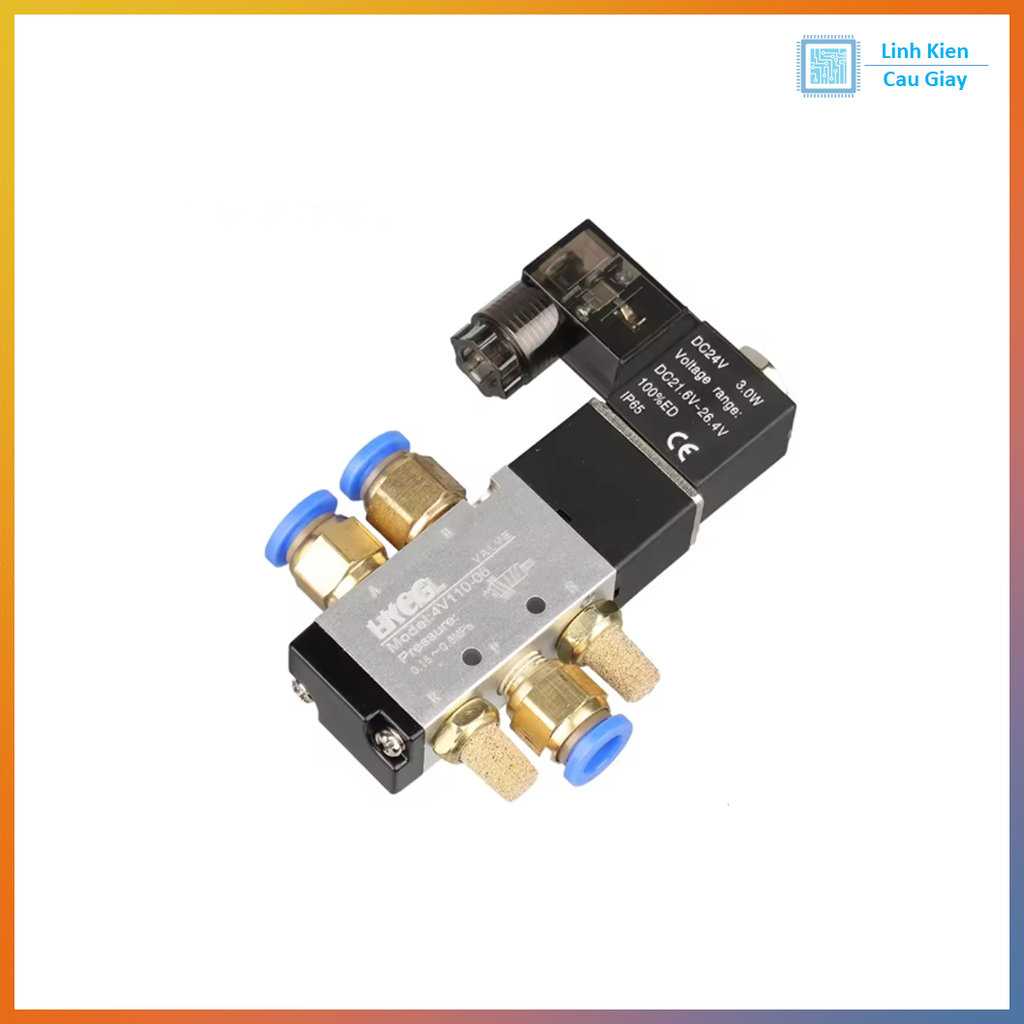

Lắp giảm thanh ở cổng xả để giảm tiếng xì và bụi lọt ngược

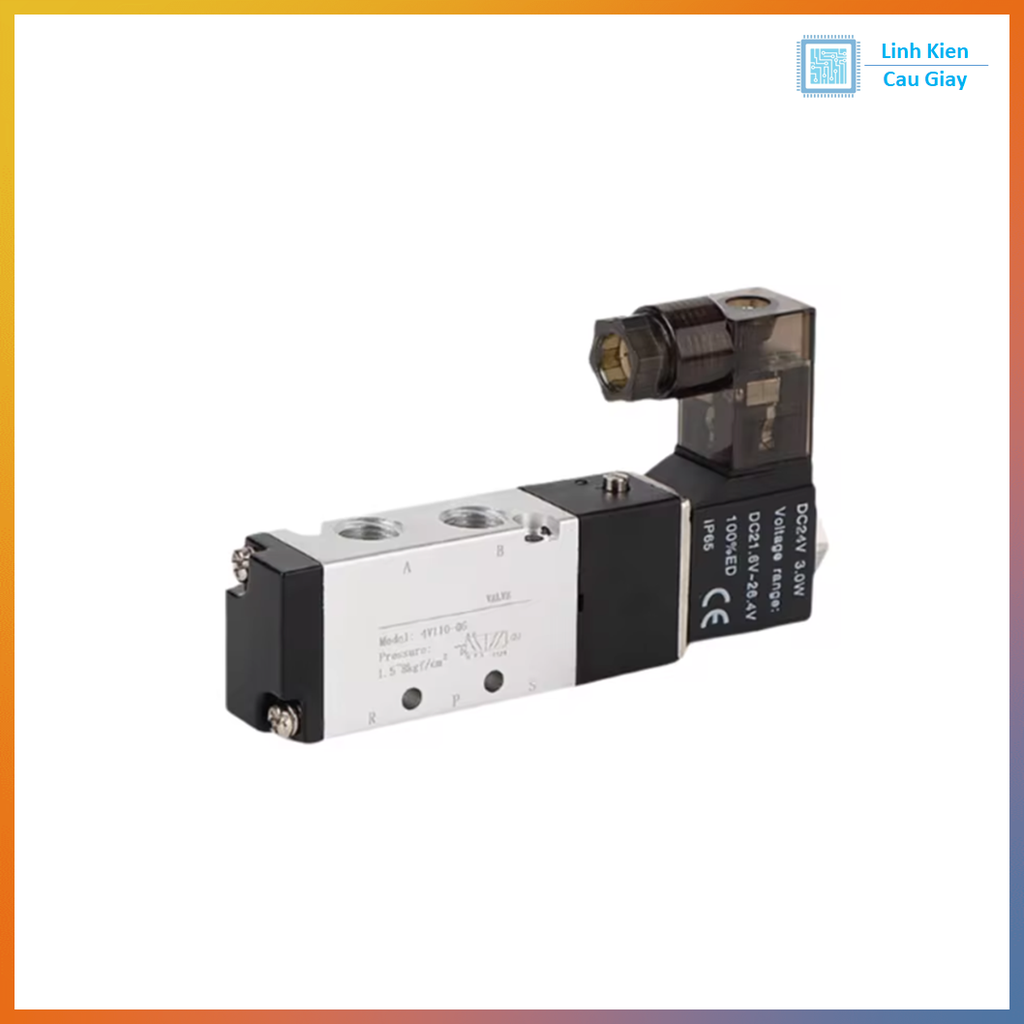

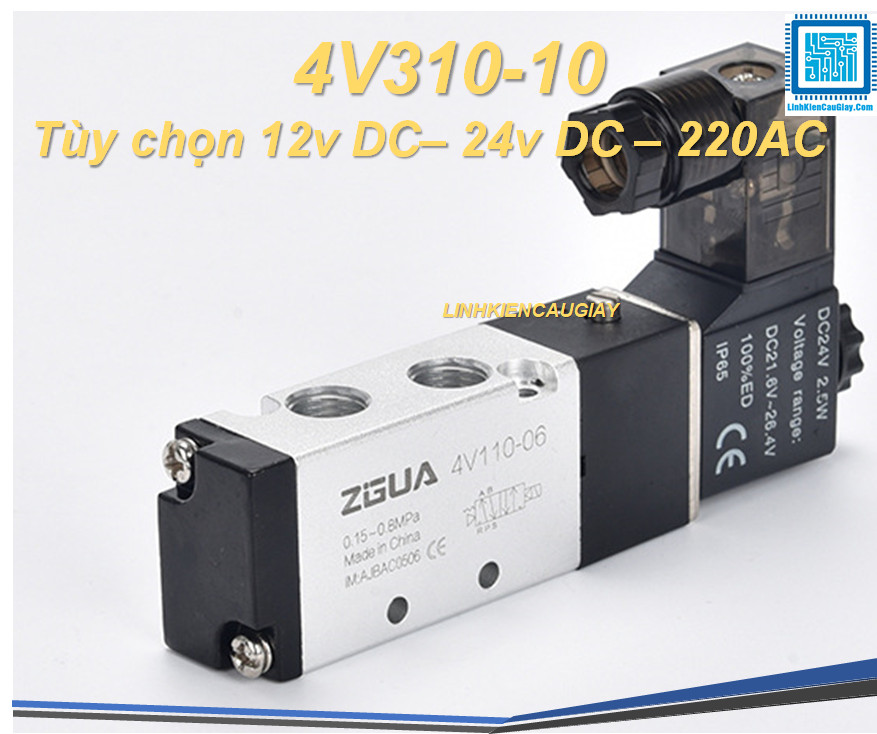

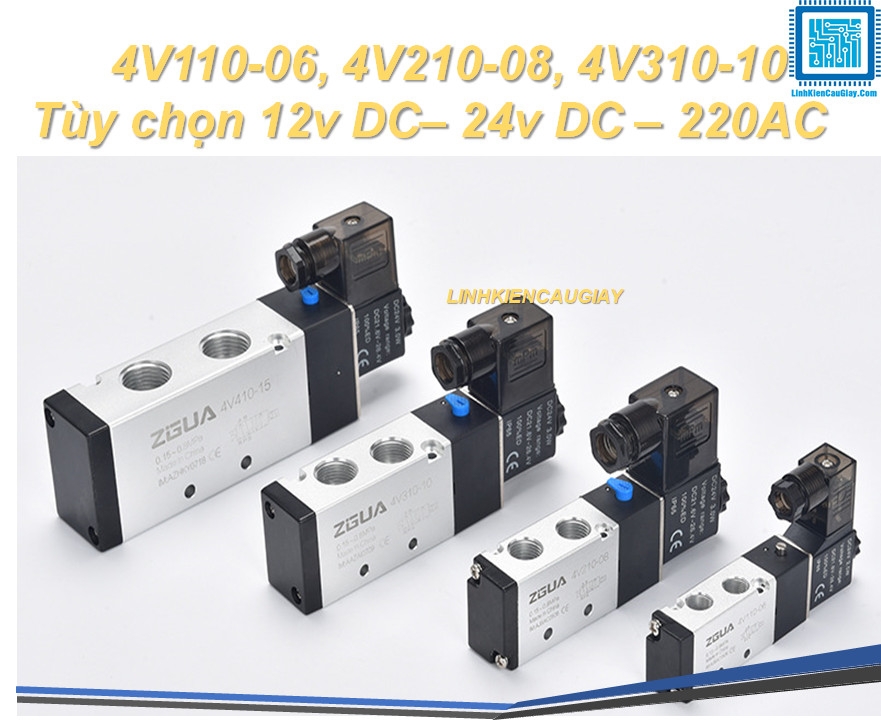

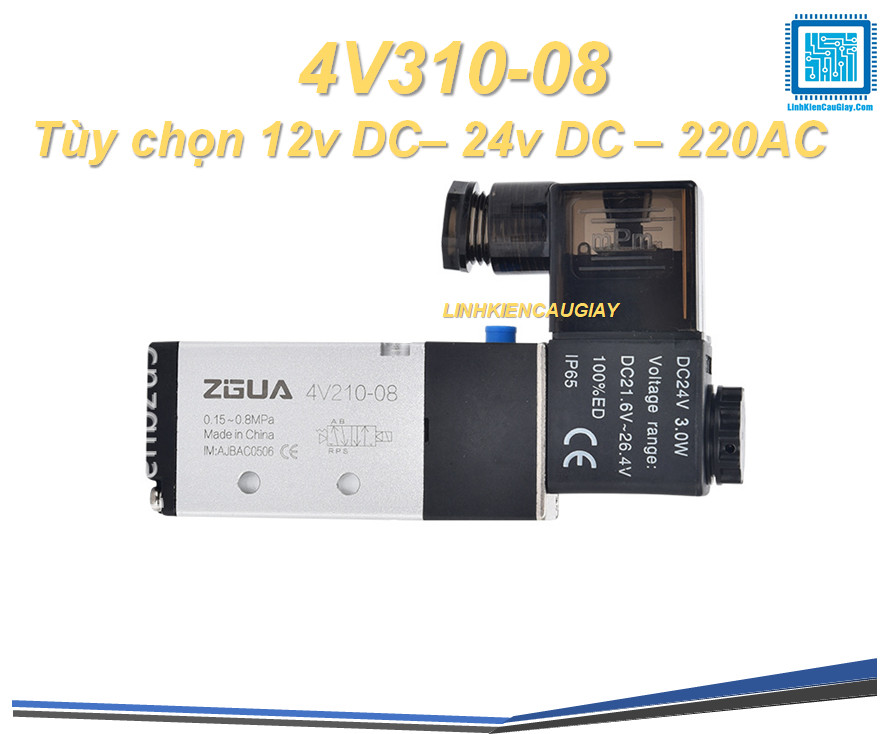

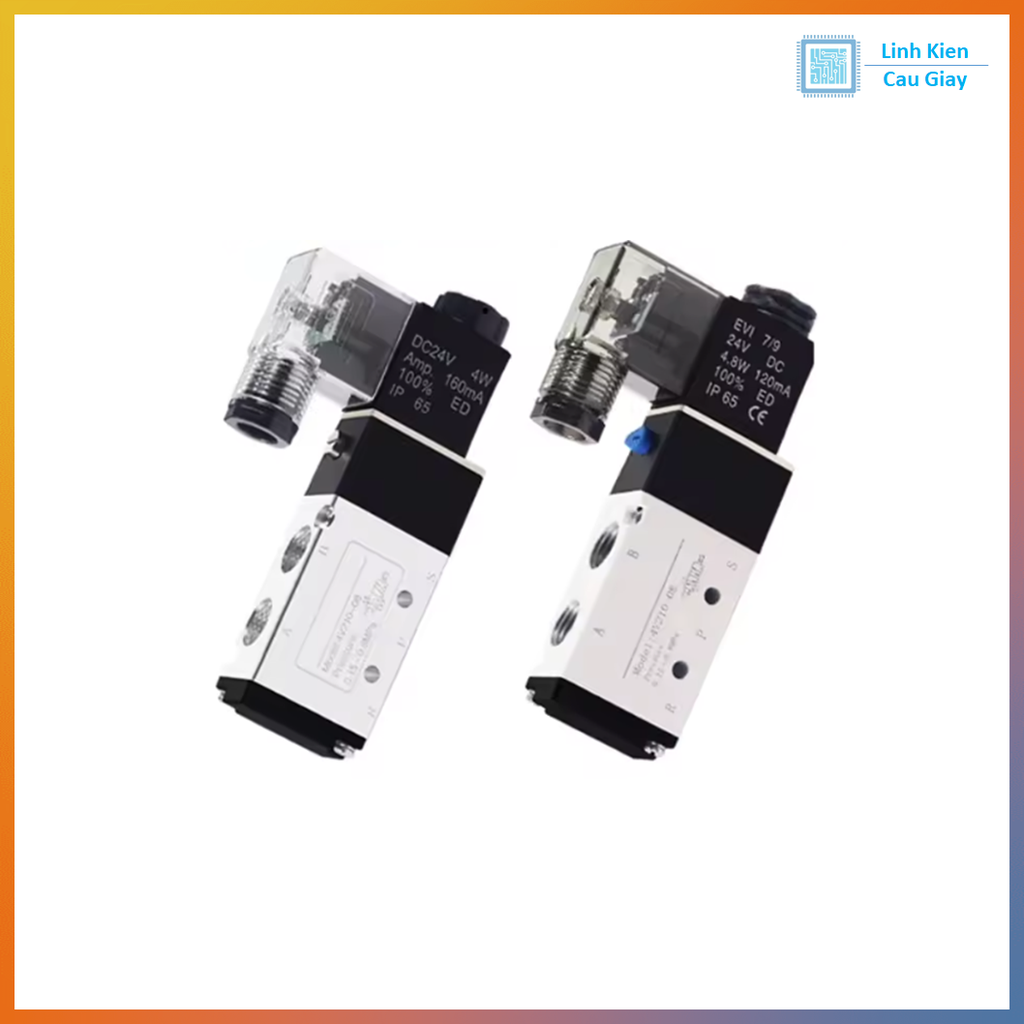

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
