Mô tả sản phẩm

Module Khuếch Đại Âm Thanh XH-M145 sử dụng IC Yamaha YDA138-E chính hãng, cung cấp công suất 2x12W với chất lượng âm thanh Hifi sống động, ít méo tiếng. Được thiết kế theo công nghệ Class D, module có hiệu suất cao (>92%), ít tỏa nhiệt và kích thước nhỏ gọn, lý tưởng cho các dự án âm thanh DIY. Tích hợp bảo vệ quá dòng và quá nhiệt, sản phẩm đảm bảo độ bền và an toàn khi sử dụng. Phù hợp cho loa di động, ampli mini hoặc hệ thống âm thanh gia đình.

Đặc điểm nổi bật:

• Công suất: 12W + 12W (4Ω) hoặc 8W + 8W (8Ω).

• Công nghệ Class D, hiệu suất cao, tiết kiệm năng lượng.

• Tích hợp bảo vệ quá dòng, quá nhiệt, giảm nhiễu.

• Kích thước nhỏ gọn: 58 x 36 x 21mm.

• Dễ dàng kết nối qua jack audio 3.5mm và domino.

Ứng dụng

• Loa di động: Sử dụng trong loa Bluetooth, loa không dây tự chế.

• Ampli mini: Cải thiện chất lượng âm thanh cho hệ thống âm thanh gia đình, văn phòng.

• Dự án DIY: Phù hợp cho các dự án điện tử, học tập về mạch khuếch đại âm thanh.

• Hệ thống karaoke: Tăng cường công suất âm thanh cho karaoke tại nhà.

• Nâng cấp thiết bị: Thay thế hoặc cải tiến mạch khuếch đại cũ.

Sơ đồ chân

Module XH-M145 IC Yamaha YDA138-E có các chân kết nối:

• VCC: Nguồn dương (9-13.5V DC, khuyến nghị 12V).

• GND: Nguồn âm (đất).

• L-IN: Đầu vào tín hiệu âm thanh kênh trái (Left).

• R-IN: Đầu vào tín hiệu âm thanh kênh phải (Right).

• L-OUT: Đầu ra kênh trái (kết nối với loa trái).

• R-OUT: Đầu ra kênh phải (kết nối với loa phải).

Lưu ý: Module thường có jack audio 3.5mm cho tín hiệu vào và đầu nối domino cho tín hiệu ra. Kiểm tra datasheet hoặc hướng dẫn của nhà cung cấp trước khi đấu nối.

Thông số kĩ thuật

• Chip: Yamaha YDA138-E (Class D).

• Công suất đầu ra:

  • 12W + 12W (loa 4Ω).

  • 8W + 8W (loa 8Ω).

• Nguồn điện: 9-13.5V DC (khuyến nghị 12V/1.5A).

• Trở kháng loa: 4-8Ω.

• Tần số đáp ứng: 20Hz - 20kHz.

• Hiệu suất: >92%.

• Tỷ lệ tín hiệu trên nhiễu (SNR): ~90dB.

• Kích thước: 58 x 36 x 21mm (không tính chiết áp).

• Trọng lượng: ~20g.

• Tính năng bảo vệ: Quá dòng, quá nhiệt, giảm nhiễu.

Hướng dẫn sử dụng

• Chip: Yamaha YDA138-E (Class D).

• Công suất đầu ra:

  • 12W + 12W (loa 4Ω).

  • 8W + 8W (loa 8Ω).

• Nguồn điện: 9-13.5V DC (khuyến nghị 12V/1.5A).

• Trở kháng loa: 4-8Ω.

• Tần số đáp ứng: 20Hz - 20kHz.

• Hiệu suất: >92%.

• Tỷ lệ tín hiệu trên nhiễu (SNR): ~90dB.

• Kích thước: 58 x 36 x 21mm (không tính chiết áp).

• Trọng lượng: ~20g.

• Tính năng bảo vệ: Quá dòng, quá nhiệt, giảm nhiễu.

6. Hướng dẫn sử dụng

1. Chuẩn bị:

   • Nguồn điện 9-13.5V DC (khuyến nghị 12V/1.5A).

   • Loa có trở kháng 4-8Ω, công suất 10-20W.

   • Dây tín hiệu âm thanh (jack 3.5mm hoặc cáp AV).

2. Kết nối:

   • Kết nối nguồn điện vào chân VCC và GND (chú ý không đảo cực).

   • Nối tín hiệu âm thanh từ nguồn (điện thoại, máy tính, hoặc module Bluetooth) vào L-IN và R-IN qua jack 3.5mm.

   • Kết nối loa trái và loa phải với chân L-OUT và R-OUT qua đầu nối domino.

3. Kiểm tra và sử dụng:

   • Bật nguồn và kiểm tra chất lượng âm thanh.

   • Điều chỉnh âm lượng trên thiết bị nguồn (module không có chiết áp tích hợp).

   • Đặt module ở nơi thoáng khí, sử dụng tản nhiệt nếu hoạt động lâu ở công suất cao.

Lưu ý:

• Không cấp nguồn vượt quá 13.5V để tránh hỏng module.

• Đảm bảo loa có trở kháng và công suất phù hợp (4-8Ω, 10-20W).

• Kiểm tra kết nối chắc chắn để tránh nhiễu hoặc mất tín hiệu.

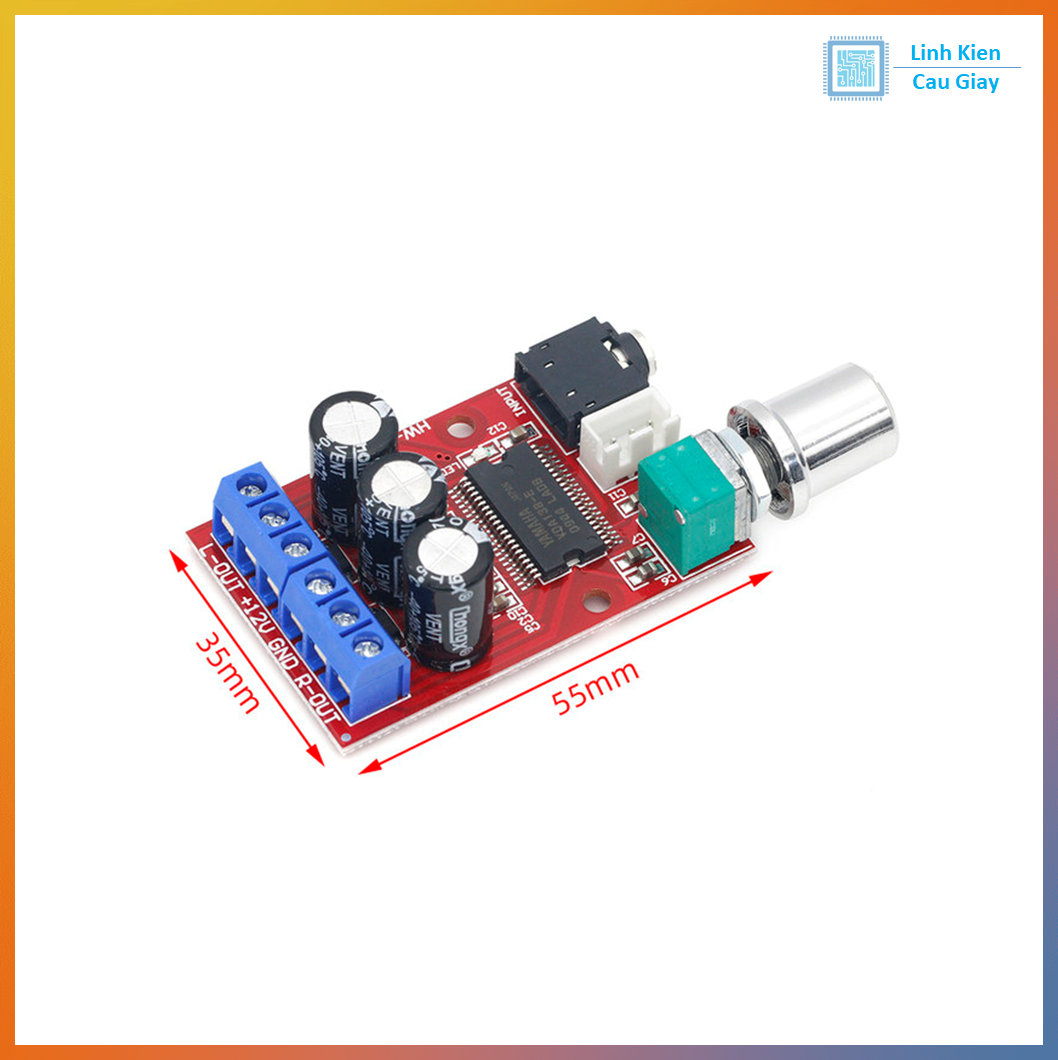

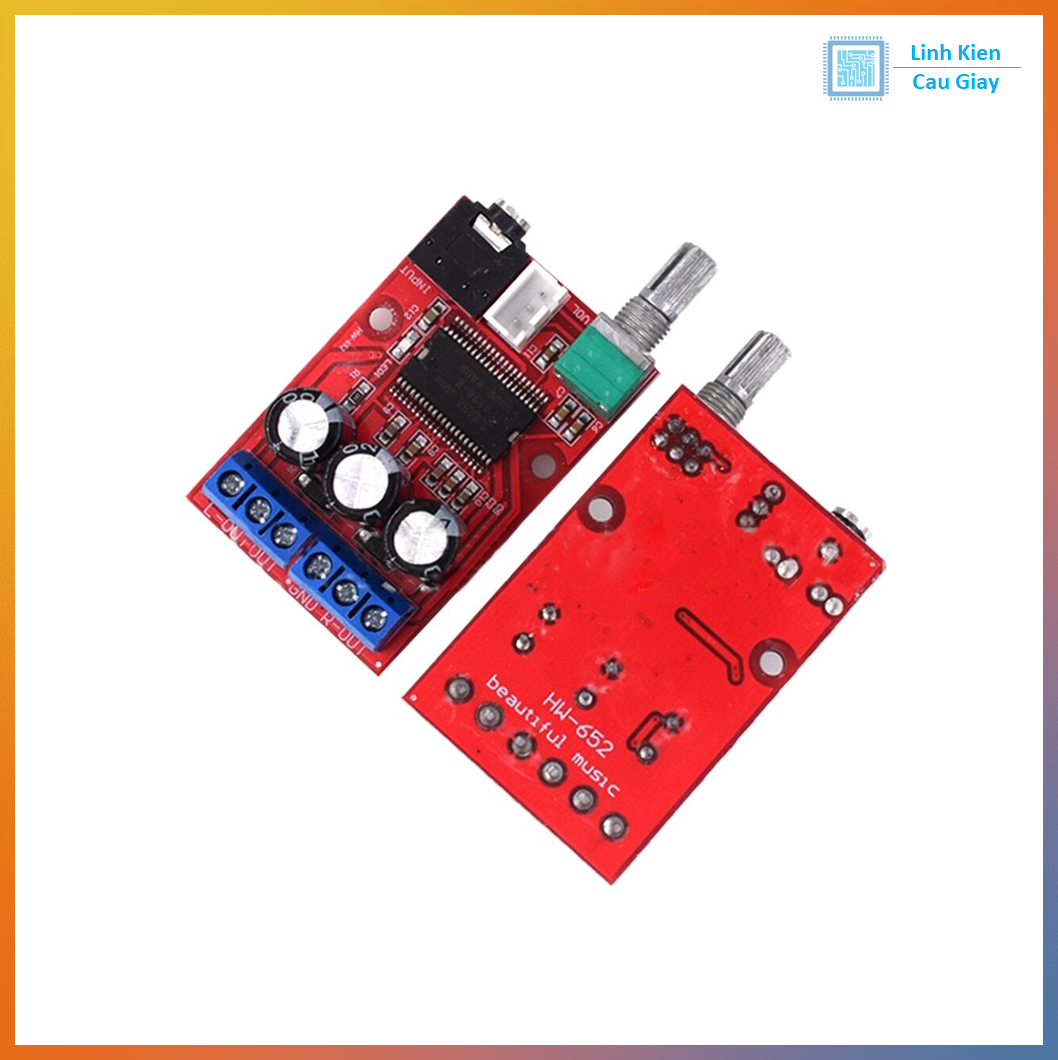

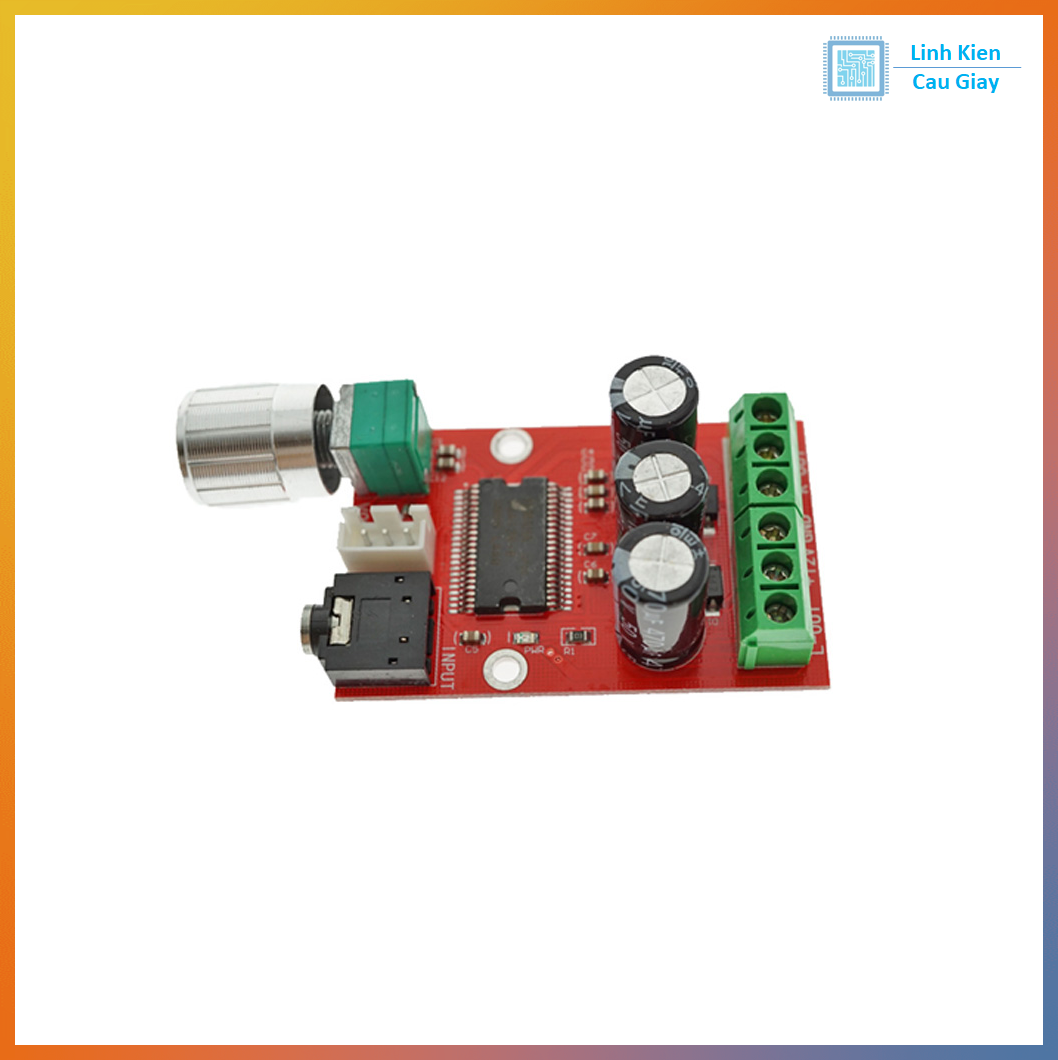

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
