Mạch khuếch đại âm thanh Class D XH-A232 TPA3110 2.0 30W+30W DC 8–26V

Mô tả sản phẩm

XH-A232 là mạch khuếch đại âm thanh Class D 2 kênh (stereo 2.0) sử dụng IC công suất TPA3110 (theo cấu hình sản phẩm), cho công suất đỉnh 30W + 30W, hoạt động với nguồn DC 8–26V. Mạch có hiệu suất cao, ít nóng hơn ampli tuyến tính, phù hợp làm loa DIY/loa để bàn, nâng cấp loa thụ động thành loa công suất. Trên board có tản nhiệt giúp chạy ổn định khi mở lớn và dùng nguồn đủ dòng.

Ứng dụng

Loa Bluetooth/AUX DIY (kết hợp module Bluetooth rời hoặc module giải mã)
Loa để bàn, loa phòng ngủ, loa thùng nhỏ 2 kênh
Nâng cấp loa thụ động, DIY âm thanh cho dự án STEM/robot phát nhạc
Ampli mini dùng nguồn 12V/24V cho mô hình, kiosk, phòng học

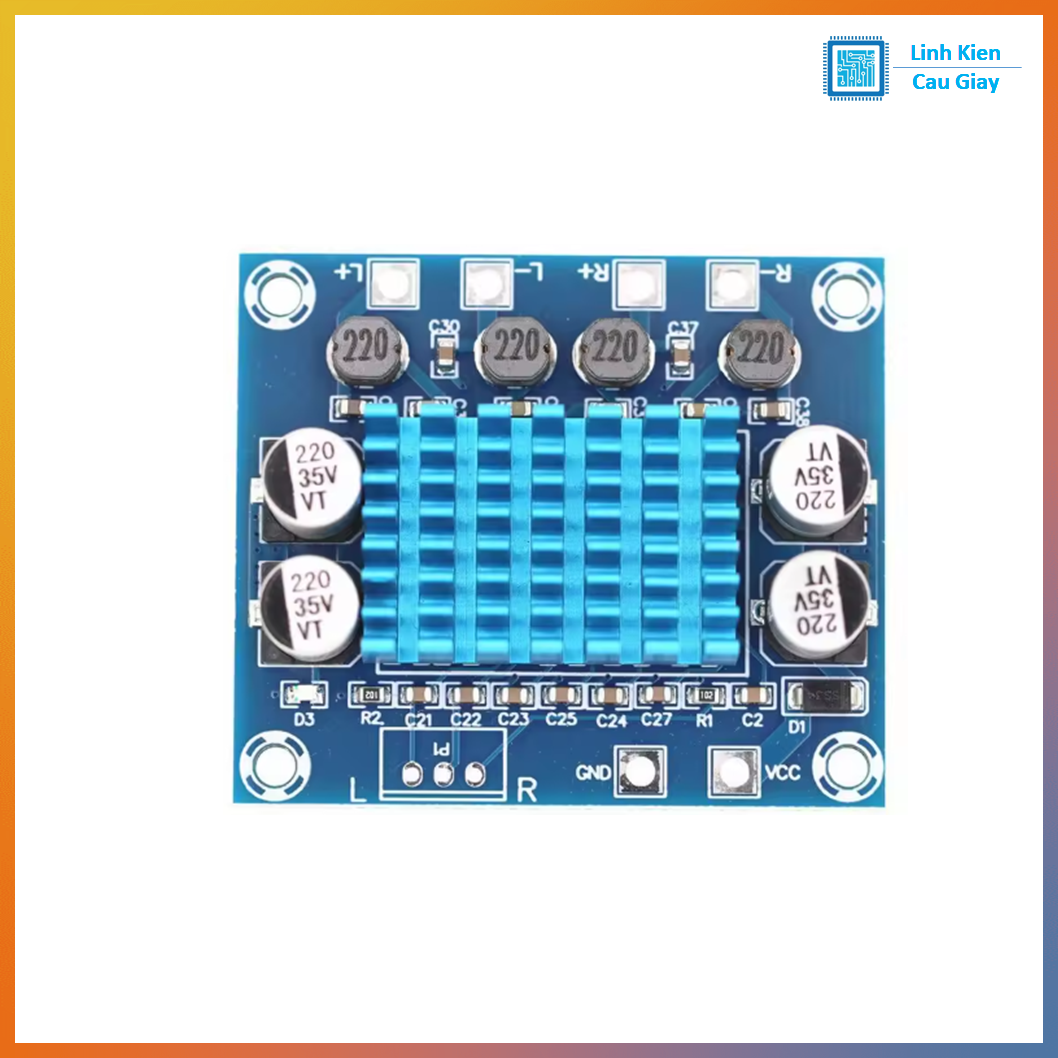

Sơ đồ chân

1. Nguồn vào
   VCC / DC+ : cực dương nguồn 8–26V
   GND / DC- : cực âm nguồn

2. Ngõ vào âm thanh (Audio IN)
   L-IN: tín hiệu kênh trái
   R-IN: tín hiệu kênh phải
   GND-IN: mass tín hiệu (âm thanh)

3. Ngõ ra loa (Speaker OUT – dạng cầu BTL)
   L+ , L- : loa trái
   R+ , R- : loa phải

Lưu ý quan trọng: Loa đấu vào L+/L- và R+/R- (không dùng GND làm “loa -”, không chập L- với R-).

Thông số kĩ thuật

Model: XH-A232
Kiểu ampli: Class D
IC công suất: TPA3110 (theo cấu hình sản phẩm)
Số kênh: 2 kênh (2.0 stereo)
Điện áp hoạt động: DC 8–26V
Dòng nguồn khuyến nghị: 3A trở lên (tùy mức âm lượng và loa)
Công suất đỉnh: 30W + 30W
Trở kháng loa phù hợp: 4–8Ω
Tỉ số S/N: khoảng 100dB (theo thông tin sản phẩm)

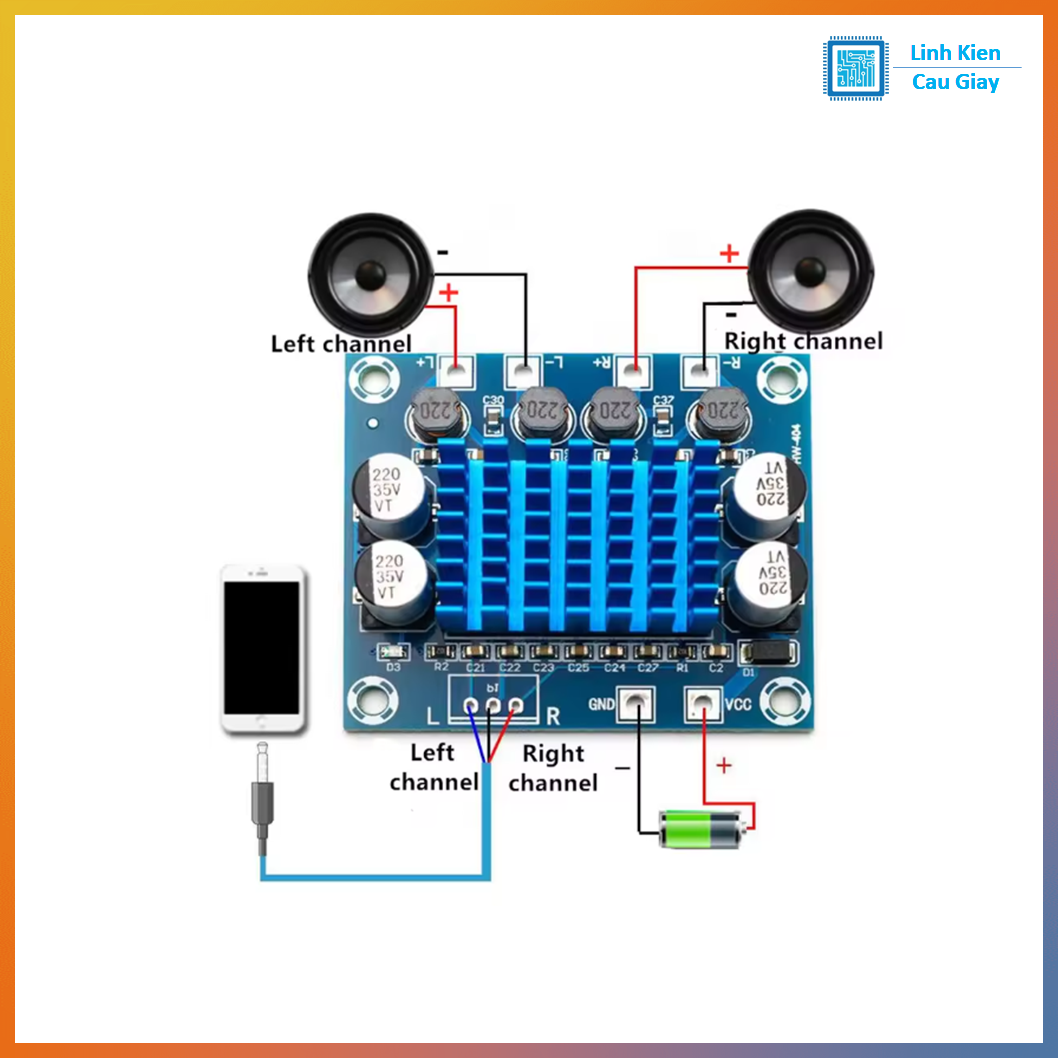

Hướng dẫn sử dụng

Bước 1: Chuẩn bị nguồn DC sạch, đủ dòng (12V hoặc 24V rất phổ biến), đấu đúng cực VCC/GND
Bước 2: Cắm tín hiệu âm thanh vào L-IN/R-IN/GND-IN (từ điện thoại qua module Bluetooth/AUX/decoder)
Bước 3: Đấu loa đúng cực L+/L- và R+/R- (loa 4–8Ω)
Bước 4: Bật nguồn, tăng âm lượng từ từ; nếu méo tiếng hãy giảm âm lượng hoặc dùng nguồn mạnh hơn
Mẹo giảm nhiễu: dùng dây tín hiệu ngắn, xoắn dây loa, tránh đặt sát nguồn xung/thiết bị RF

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
