Module Khuếch đại âm thanh YL2020 mới 20W + 20W Class D

(Mã SP:CG000106)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

105.000₫

Mô tả :

YL2020 là mạch khuếch đại âm thanh kỹ thuật số Class D, công suất 20W mỗi kênh (tổng 40W), hoạt động ổn định với nguồn 12V. Module nhỏ gọn, hiệu suất cao, ít tỏa nhiệt, cho chất lượng âm thanh trong trẻo. Phù hợp cho loa DIY, loa vi tính, robot, ampli mini và các dự án âm thanh nhúng.


Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Module khuếch đại âm thanh YL2020 – 20W+20W Class D Stereo Audio Amplifier

Mô tả sản phẩm

Module YL2020 sử dụng IC khuếch đại Class D hiệu suất cao, hỗ trợ 2 kênh stereo, công suất tối đa 20W mỗi kênh (2x20W) khi cấp nguồn 12V.
Ưu điểm:

  • Hiệu suất > 85%, tiết kiệm điện.

  • Kích thước nhỏ gọn, dễ lắp đặt.

  • Ít sinh nhiệt, hoạt động ổn định lâu dài.
    Có thể kết nối trực tiếp với loa 4Ω–8Ω công suất nhỏ và vừa.

Ứng dụng

  • Loa vi tính, loa di động, loa mini DIY.

  • Máy nghe nhạc MP3, radio tự chế.

  • Robot phát nhạc, hệ thống cảnh báo.

  • Ampli mini cho gia đình hoặc lớp học.

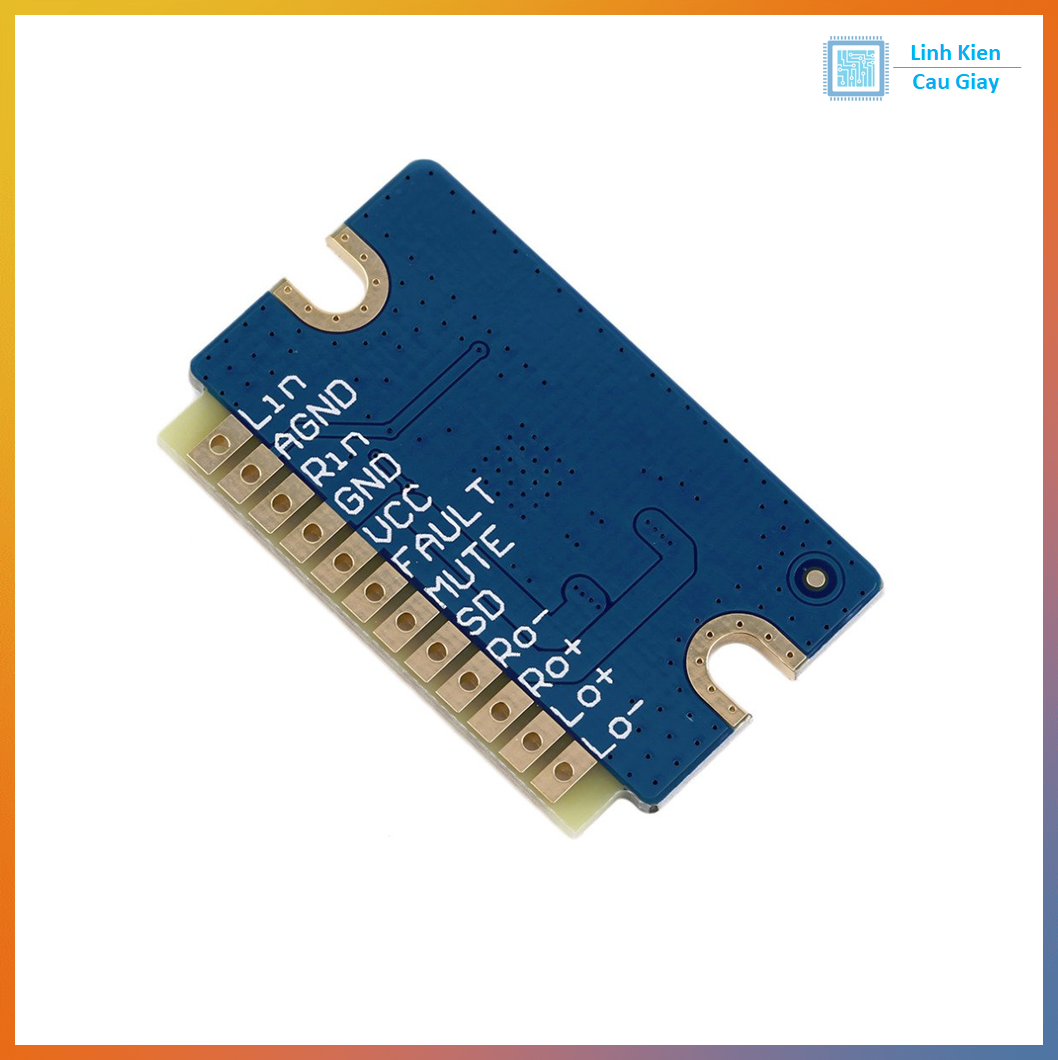

Sơ đồ chân

  • VCC: Nguồn cấp (12V DC, tối đa 16V).

  • GND: Mass.

  • L+/L-: Kết nối loa trái (4–8Ω).

  • R+/R-: Kết nối loa phải (4–8Ω).

  • INL/INR: Ngõ vào tín hiệu âm thanh (trái/phải).

Thông số kĩ thuật

  • IC chính: YL2020 Class D.

  • Công suất đầu ra: 20W x 2 kênh (40W tổng).

  • Điện áp hoạt động: 8V – 16V DC (khuyến nghị 12V).

  • Hiệu suất: > 85%.

  • Trở kháng loa hỗ trợ: 4Ω – 8Ω.

  • Tần số đáp ứng: 20Hz – 20kHz.

  • Ngõ vào tín hiệu: analog stereo (AUX, MP3, DAC…).

  • Kích thước: ~ 45mm x 35mm x 12mm.

Hướng dẫn sử dụng

  • Cấp nguồn 12V DC vào VCC và GND (nguồn ≥ 2A để đạt công suất lớn).

  • Kết nối loa vào L+/L- và R+/R-.

  • Ngõ vào tín hiệu INL/INR lấy từ điện thoại, PC, module MP3, DAC.

  • Đảm bảo trở kháng loa đúng (4–8Ω) để tránh hỏng IC.

  • Có thể thêm biến trở/volume control ở ngõ vào để chỉnh âm lượng.

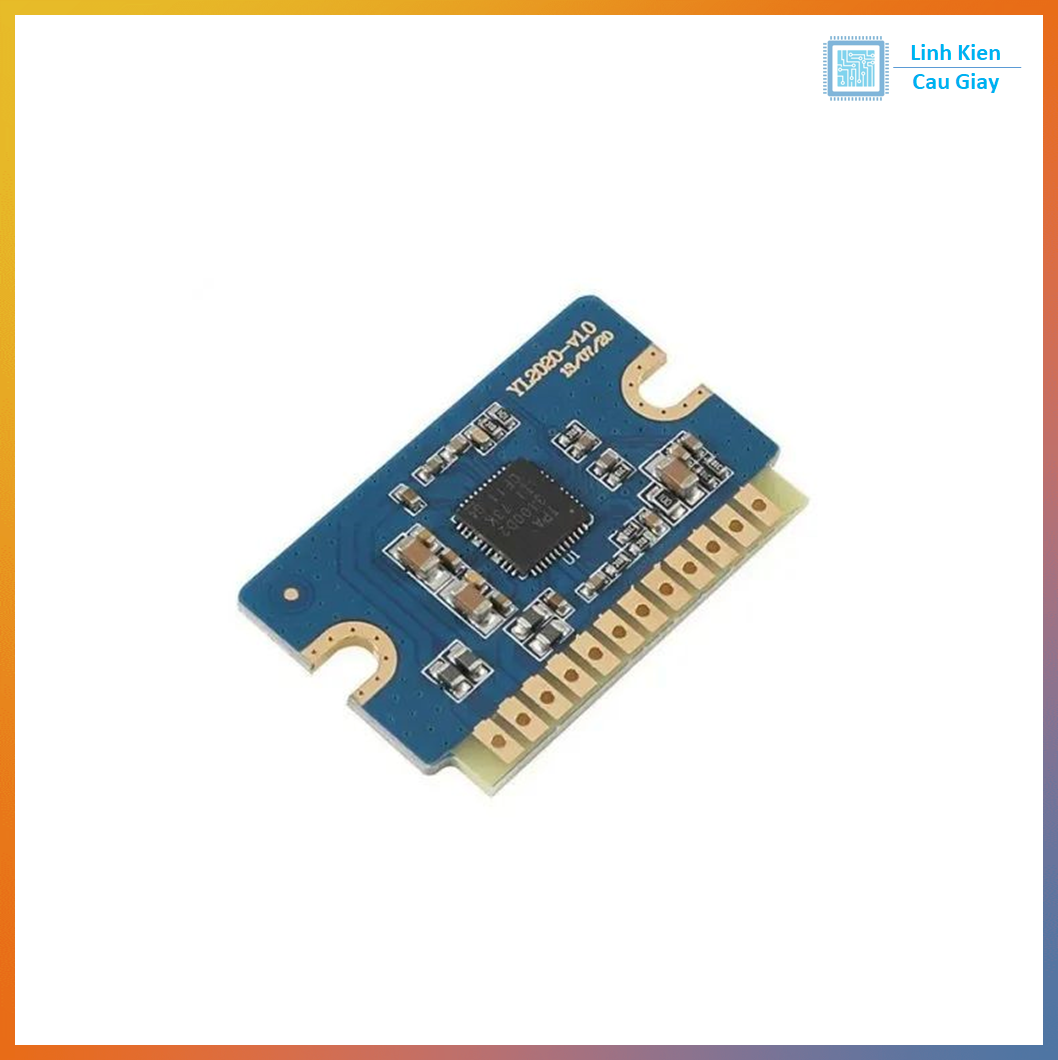

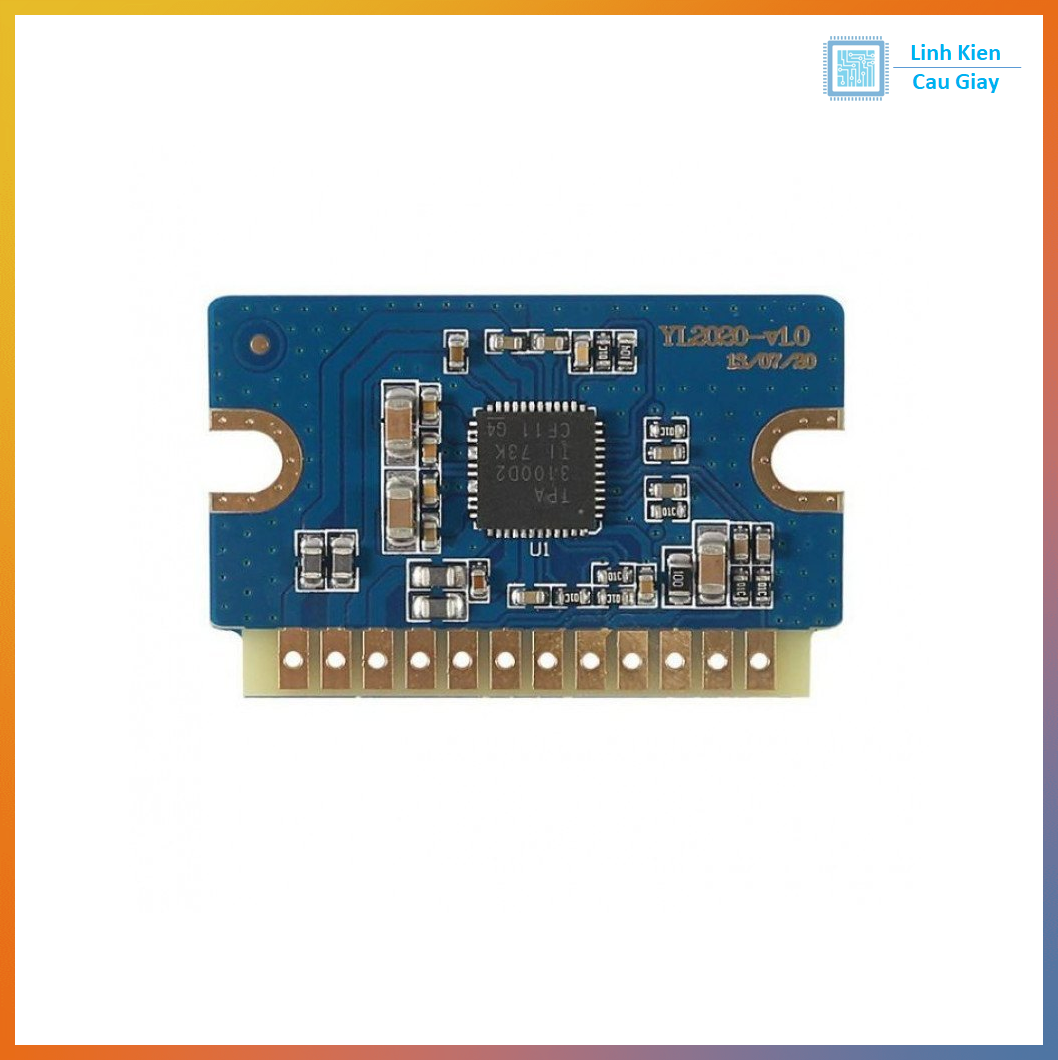

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
