Mạch giải mã âm thanh Bluetooth 4.1/5.0 – module thu Bluetooth Audio Receiver 3.7–5V (AUX 3.5mm / hàn L-R-GND)

Mô tả sản phẩm

Module thu âm thanh Bluetooth dùng để nhận nhạc không dây từ điện thoại/laptop và xuất ra âm thanh stereo L/R qua jack 3.5mm hoặc pad hàn (L–R–GND). Mạch nhỏ gọn (khoảng 30x30mm như hình), cấp nguồn DC 3.7–5V phù hợp pin Li-ion 3.7V hoặc nguồn 5V. Dùng để nâng cấp loa thường thành loa Bluetooth, làm ampli mini, DIY âm thanh, xe điện/robot phát nhạc…

Ứng dụng

Chế loa Bluetooth từ loa thường + ampli (PAM8403/TDA….)
Làm đầu nhận Bluetooth cho ampli, dàn loa, soundbar DIY
Dự án STEM/robot/xe mô hình cần phát nhạc/giọng nói
Thay thế module Bluetooth hỏng trong loa mini

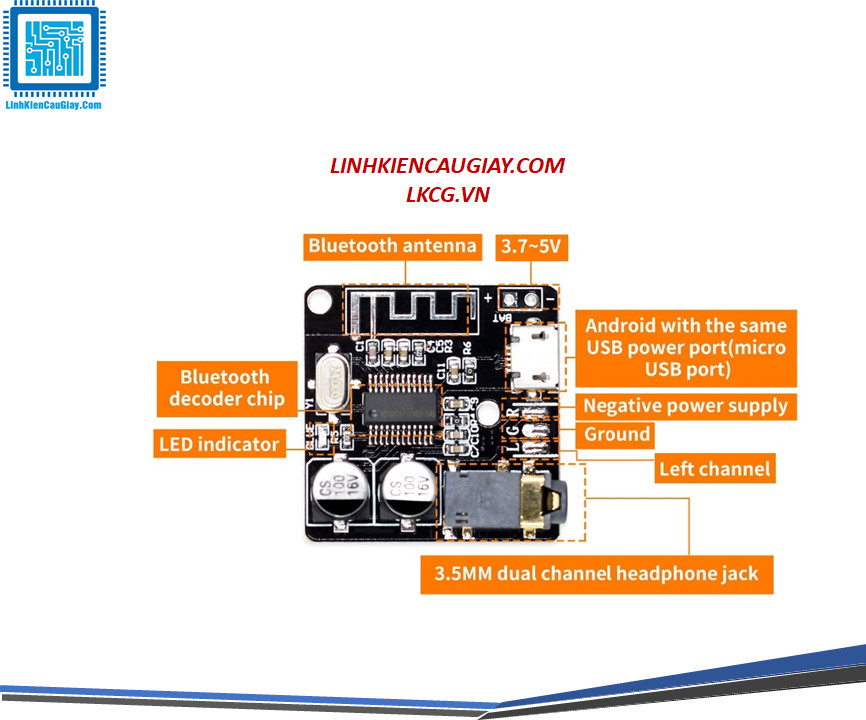

Sơ đồ chân

Nguồn vào: 3.7–5V (thường có pad +/–)
Ngõ ra âm thanh: jack 3.5mm (AUX out) và/hoặc pad hàn L / R / GND
Anten Bluetooth: anten PCB tích hợp trên mạch
Ghi chú: Đây là mạch nhận Bluetooth (receiver), không phải mạch công suất loa.

Thông số kĩ thuật

Chức năng: Bluetooth Audio Receiver / MP3 decoder (tùy lô)
Chuẩn Bluetooth: 4.1 hoặc 5.0 (tùy phiên bản/nhà cung cấp)
Nguồn cấp: DC 3.7V – 5V
Âm thanh: Stereo 2 kênh (L/R)
Ngõ ra: Line-out qua jack 3.5mm hoặc hàn L/R/GND

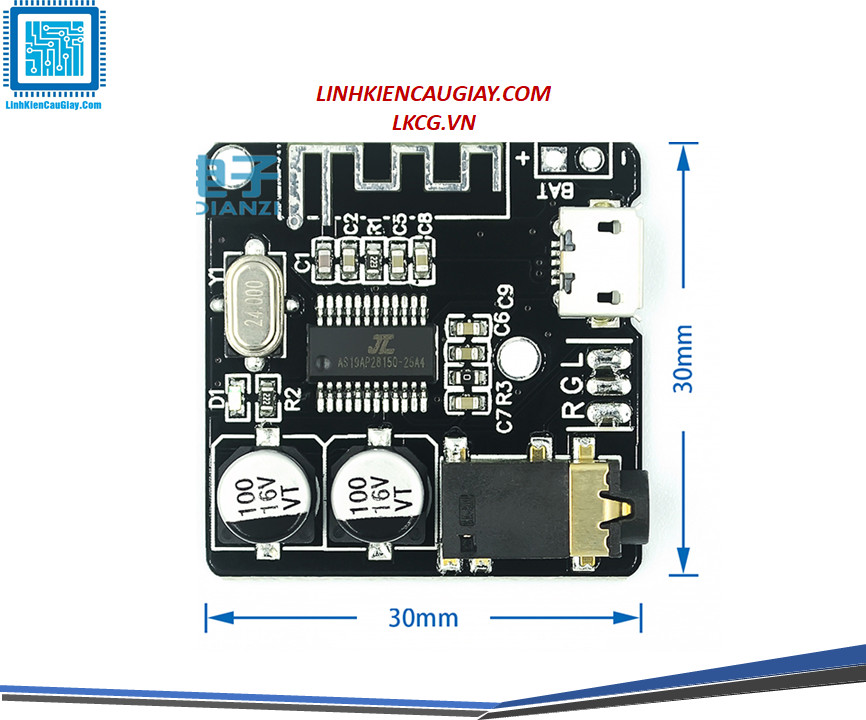

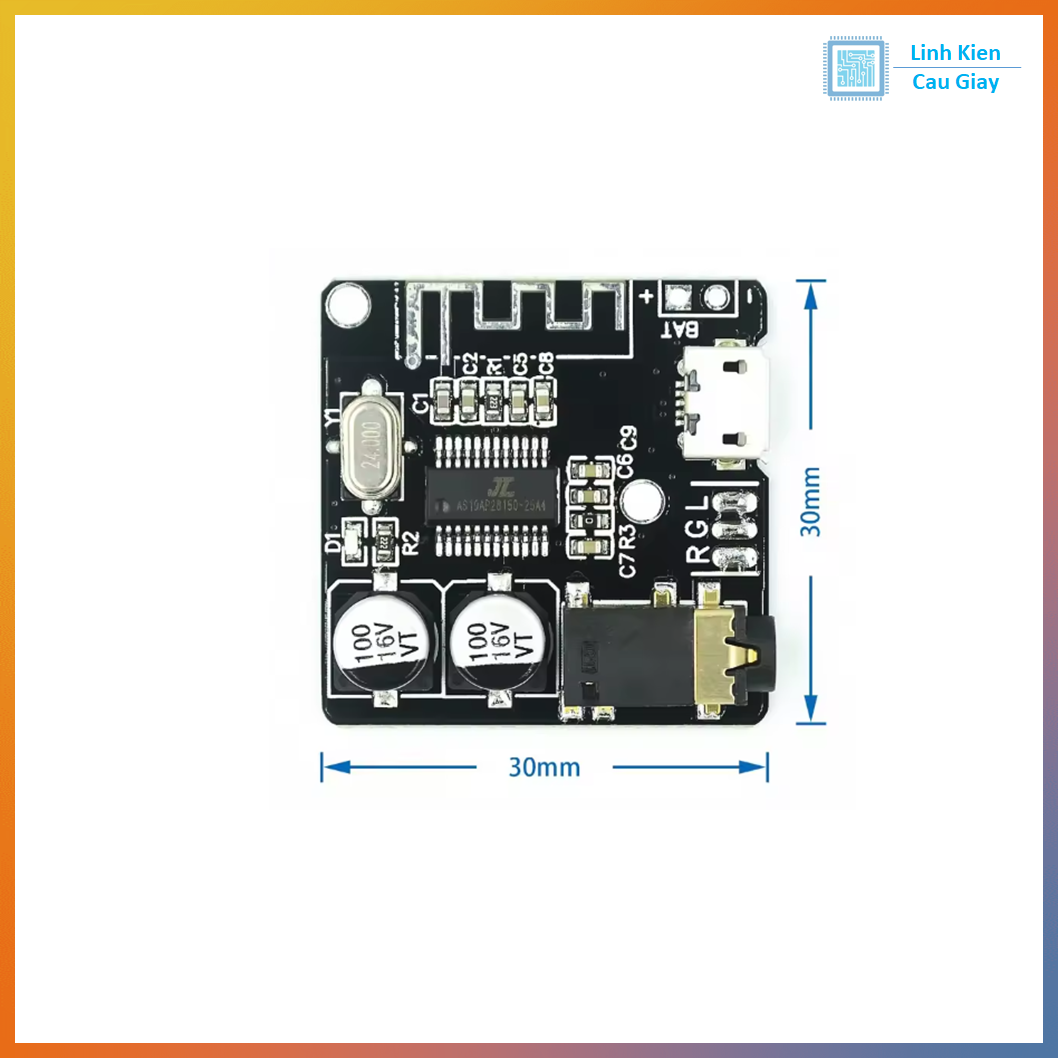

Kích thước: ~30 x 30mm (như hình)
Ứng dụng nguồn: pin Li-ion 3.7V, cổng 5V USB (tùy mạch)

Hướng dẫn sử dụng

Cấp nguồn 3.7–5V vào chân +/–
Kết nối OUT L/R/GND sang ampli (PAM8403, TPA3110…) hoặc cắm ra AUX 3.5mm vào loa/ampli có ngõ AUX
Bật Bluetooth trên điện thoại → tìm thiết bị (thường hiện “BT…/AC…” tùy lô) → ghép nối → phát nhạc
Nếu bị nhiễu: đi dây mass ngắn, dùng nguồn sạch, có thể thêm tụ lọc 470–1000uF gần chân nguồn

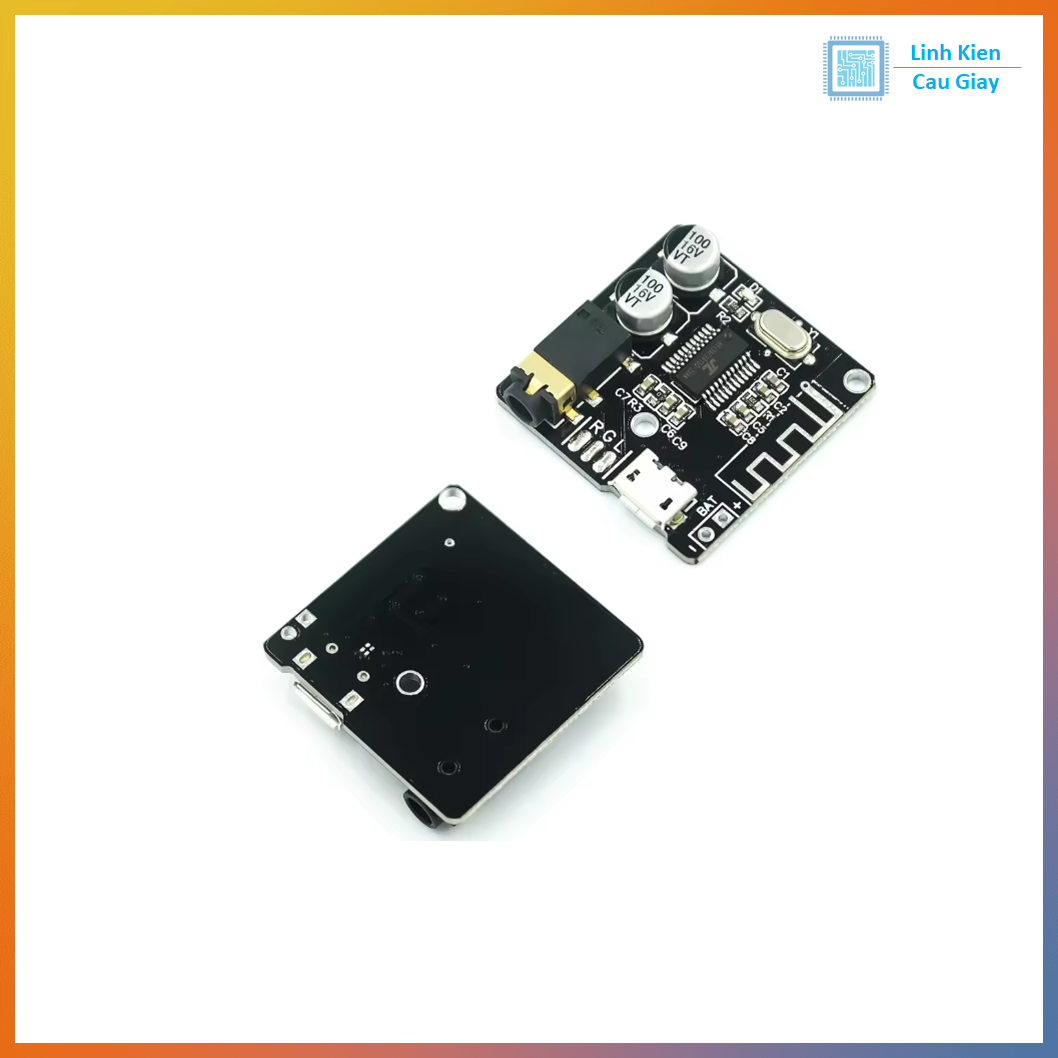

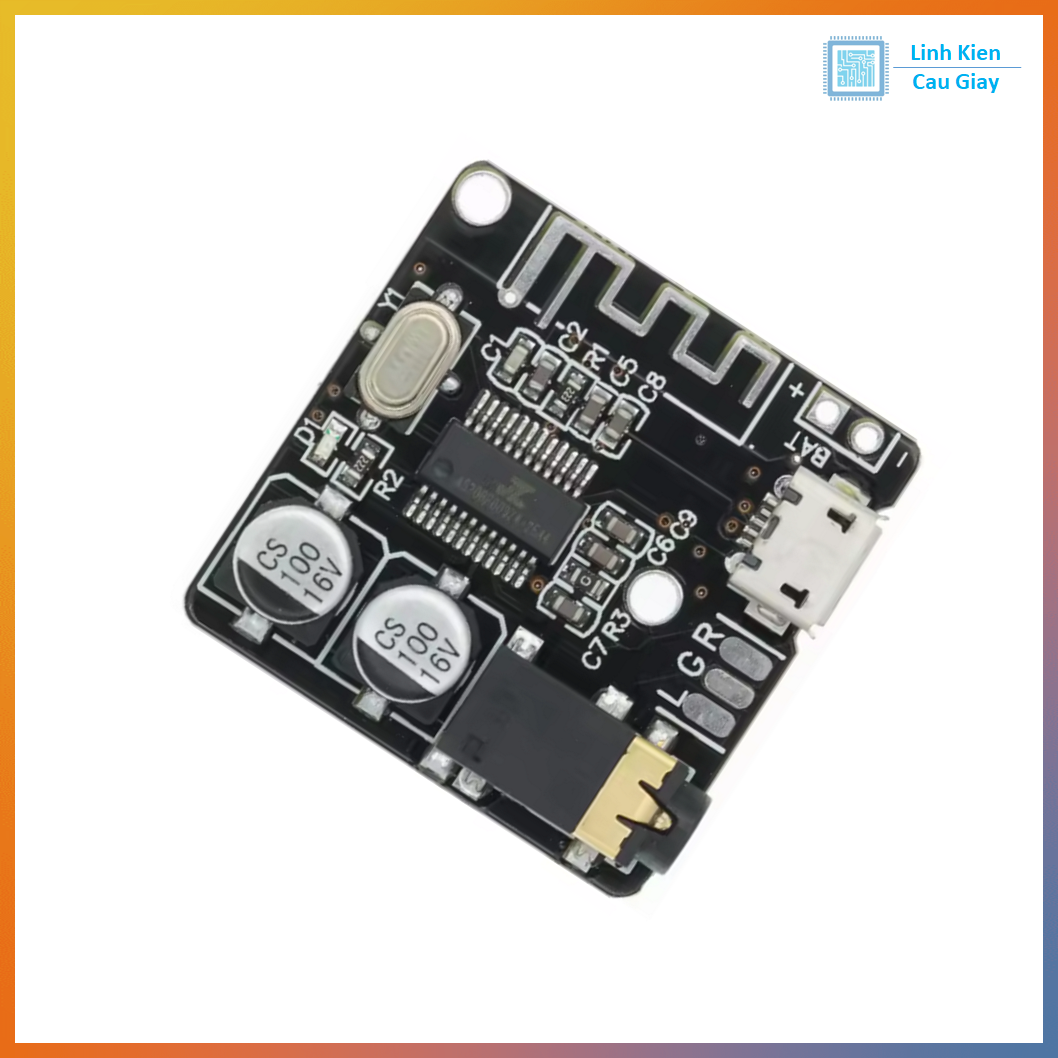

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
