Module Ghi Âm ISD1820

Mạch Ghi Phát Âm Thanh ISD1820 (20s)

Mạch ghi phát âm thanh ISD1820 (20s) được dùng để ghi và phát âm thanh đượcngười dùng ghi vào. Đoạn ghi âm được lưu vào bộ nhớ của chip, dữ liệu có thể lưu trữ đến 100 năm và có thể ghi / xóa lên đến 100.000 lần và ghi được trong tối đa 20s.

Thông số kỹ thuật:
- Điện áp cung cấp: 2.4 ~ 5.5VDC.
- Ghi âm tối đa được 20s.
- Có bộ khuếch đại âm thanh nội bên trong, mạch này có thể phát trực tiếp raloa công suất nhỏ.

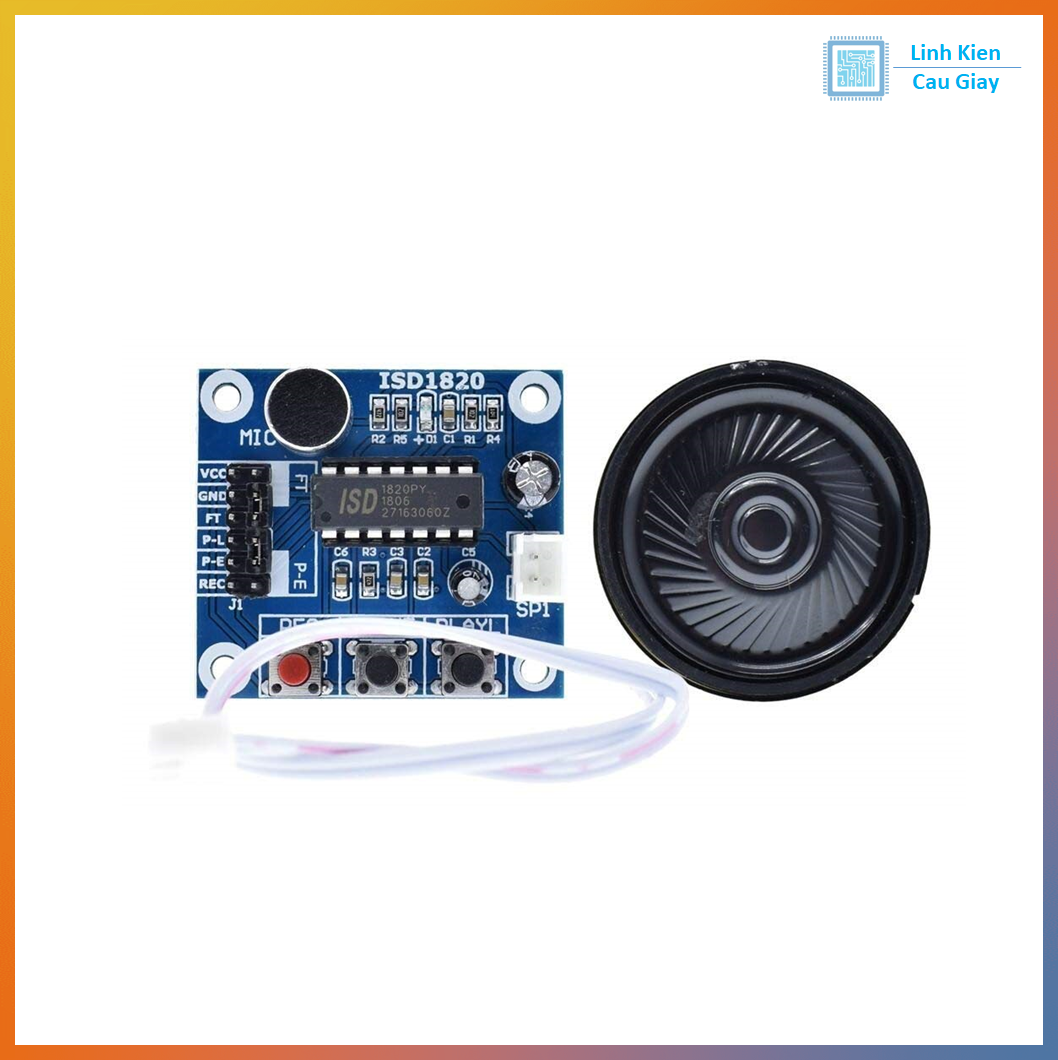

- Microphone tích hợp trên board, nhấn nút và ghi âm rất dễ dàng.
- Tất cả chân của IC được xuất ra ngoài để dễ dàng điều khiển với vi điều khiển.

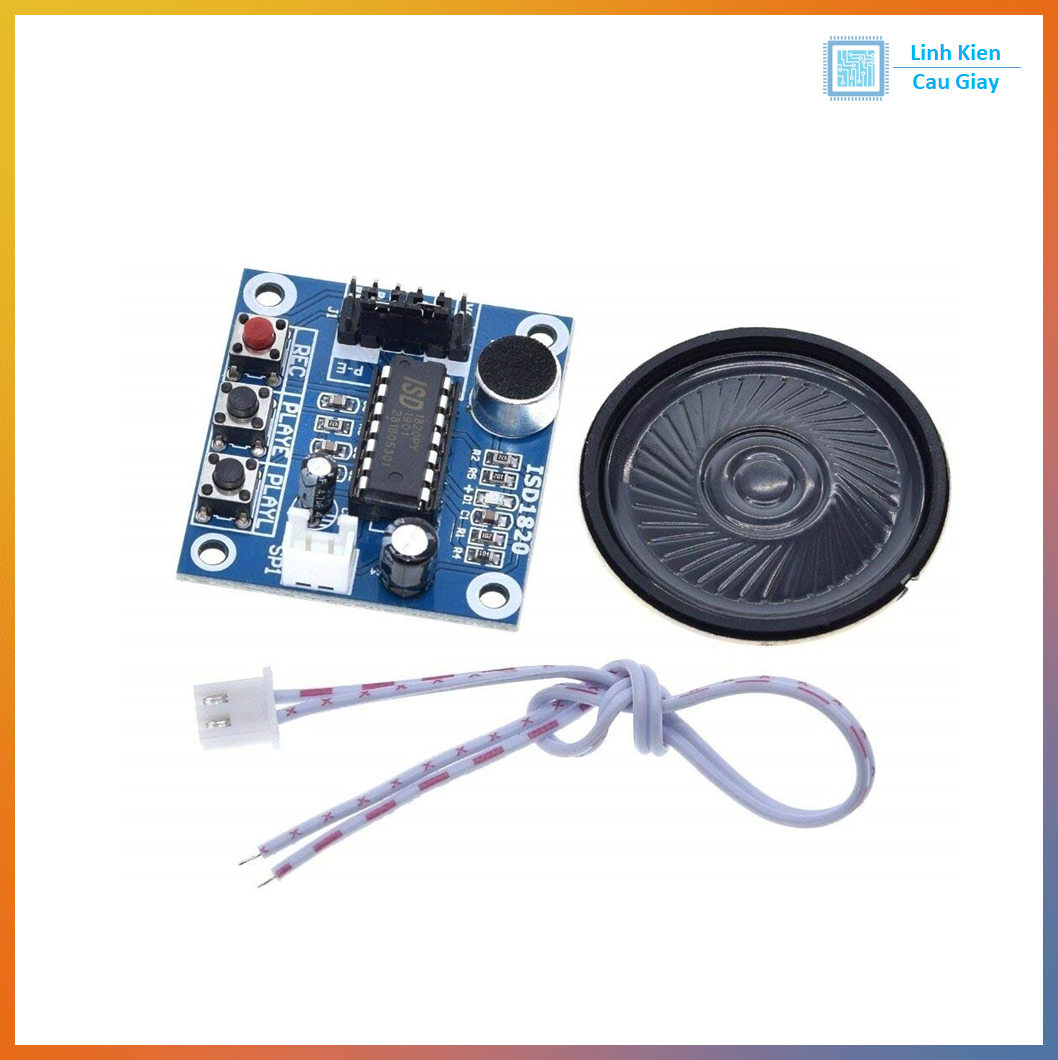

- Có 3 phím điều khiển trên board REC, PLAYE, PLAYL thuận tiện cho quá trìnhsử dụng.

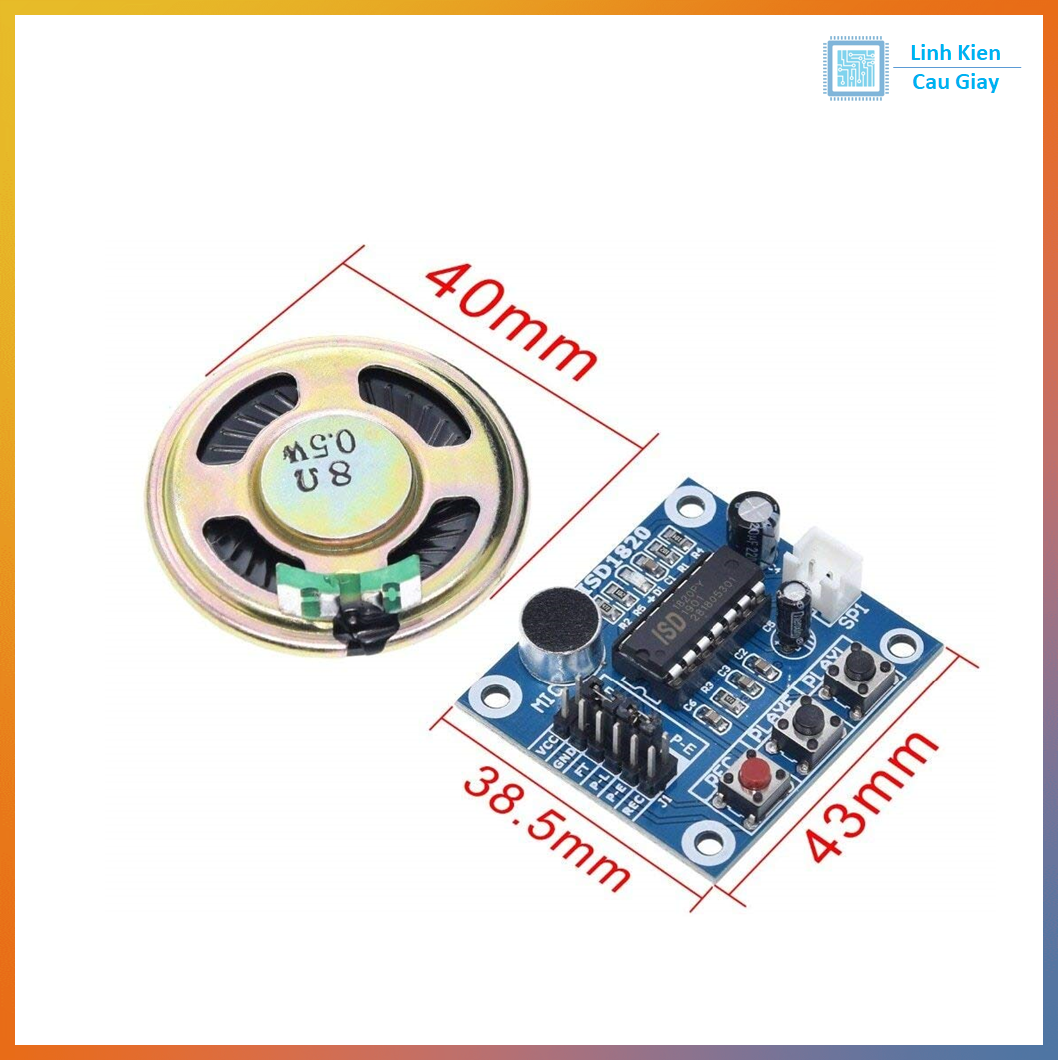

- Kích thước: 38 x 42.5mm.

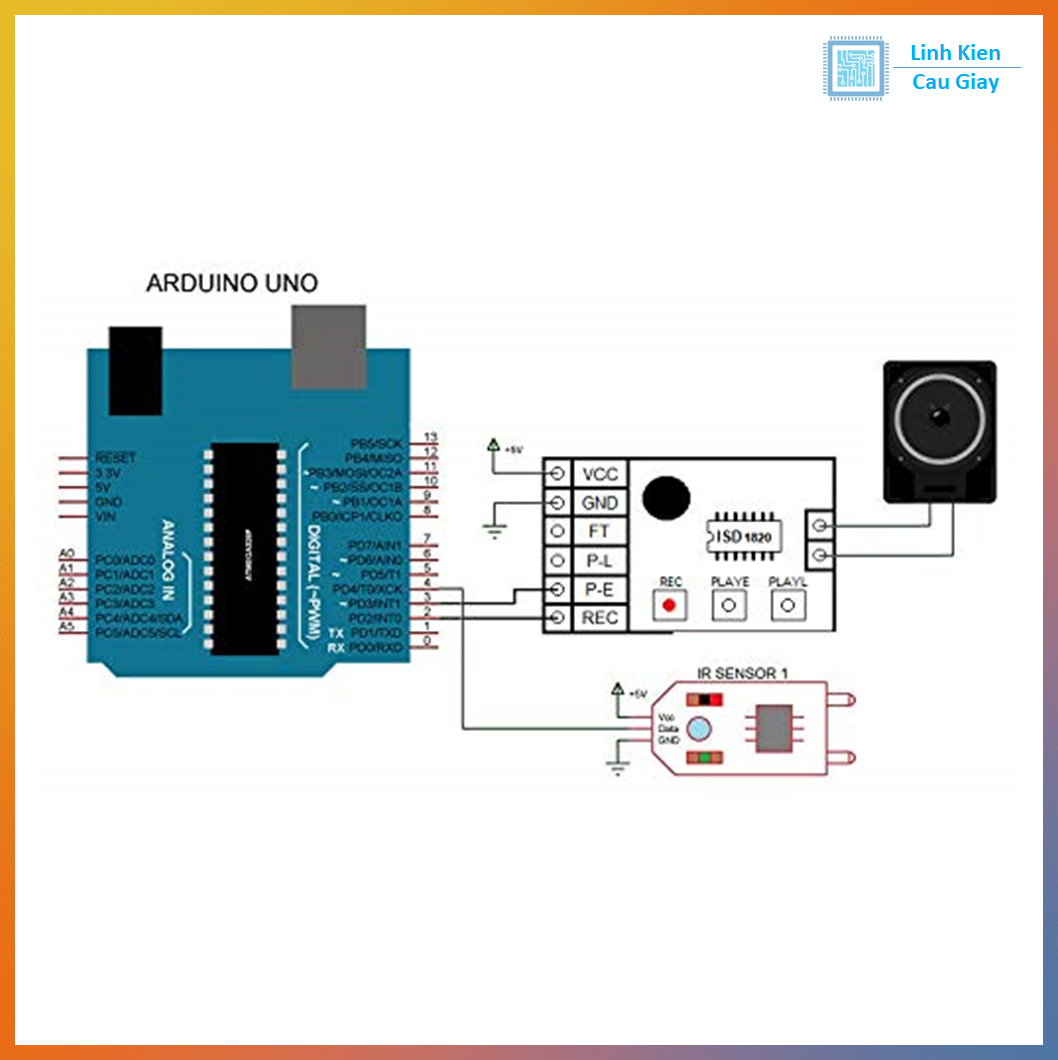

Hướng dẫn sử dụng:
1) REC Ngõ vào REC được kích hoạt khi chân này được kéo lên mức cao. Chân này
phải được giữ ở mức cao trong quá trình ghi âm. Tín hiệu REC được ưu tiênhơn so với tín hiệu PLAYE và PLAYL. Nếu chân REC được kéo lên cao trong
quá trình phát lại thì quá trình phát lại sẽ ngừng ngay lập tức và chuyển sangquá trình ghi âm. Quá trình ghi âm chỉ hoàn tất khi chân REC được kéo xuốngthấp. Chân REC đã được kéo điện trở nội xuống thấp.
2)PLAYE Khi chân này nhận được một xung tín hiệu mức cao thì quá trình phát lại bắt
đầu. Đoạn phát lại được tiếp tục cho đến khi kết thúc bộ nhớ của chip cho dùbạn có kéo chân đó xuống mức thấp thì chu kỳ phát vẫn không dừng lại. Chânnày đã được kéo điện trở nội xuống thấp.
3)PLAYL Khi tín hiệu của chân này chuyển từ thấp sang cao thì quá trình phát lại sẽ bắt
đầu. Nó sẽ phát tiếp tục cho đến khi phát hiện được tín hiệu mức thấp ở chânPLAYL, hoặc kết thúc bộ nhớ hoặc tín hiệu cuối cùng củng đoạn ghi âm. Chânnày đã được kéo điện trở nội xuống thấp.

Datasheet ISD1820
