MAX98357 Mạch Khuếch Đại Âm Thanh I2S Class D

Mô tả sản phẩm

MAX98357 là module mạch khuếch đại âm thanh Class D tích hợp giao tiếp I2S (Inter-IC Sound), cho phép phát trực tiếp tín hiệu số từ vi điều khiển sang loa mà không cần DAC ngoài.

Mạch có công suất khuếch đại 3W (8Ω, 5V), hiệu suất cao, tiêu thụ năng lượng thấp, kích thước nhỏ gọn, phù hợp cho các dự án âm thanh với ESP32, Raspberry Pi, STM32, Arduino…

Với khả năng nhận tín hiệu số qua I2S, MAX98357 loại bỏ nhiễu analog, cho chất lượng âm thanh sạch và rõ ràng.

Ứng dụng

• Loa mini thông minh (Smart Speaker).

• Máy nghe nhạc DIY với ESP32 / Raspberry Pi.

• Dự án phát giọng nói, âm báo trong IoT.

• Robot, thiết bị nhúng cần phát âm thanh.

• Máy phát giọng nói AI, trợ lý ảo, loa Bluetooth DIY.

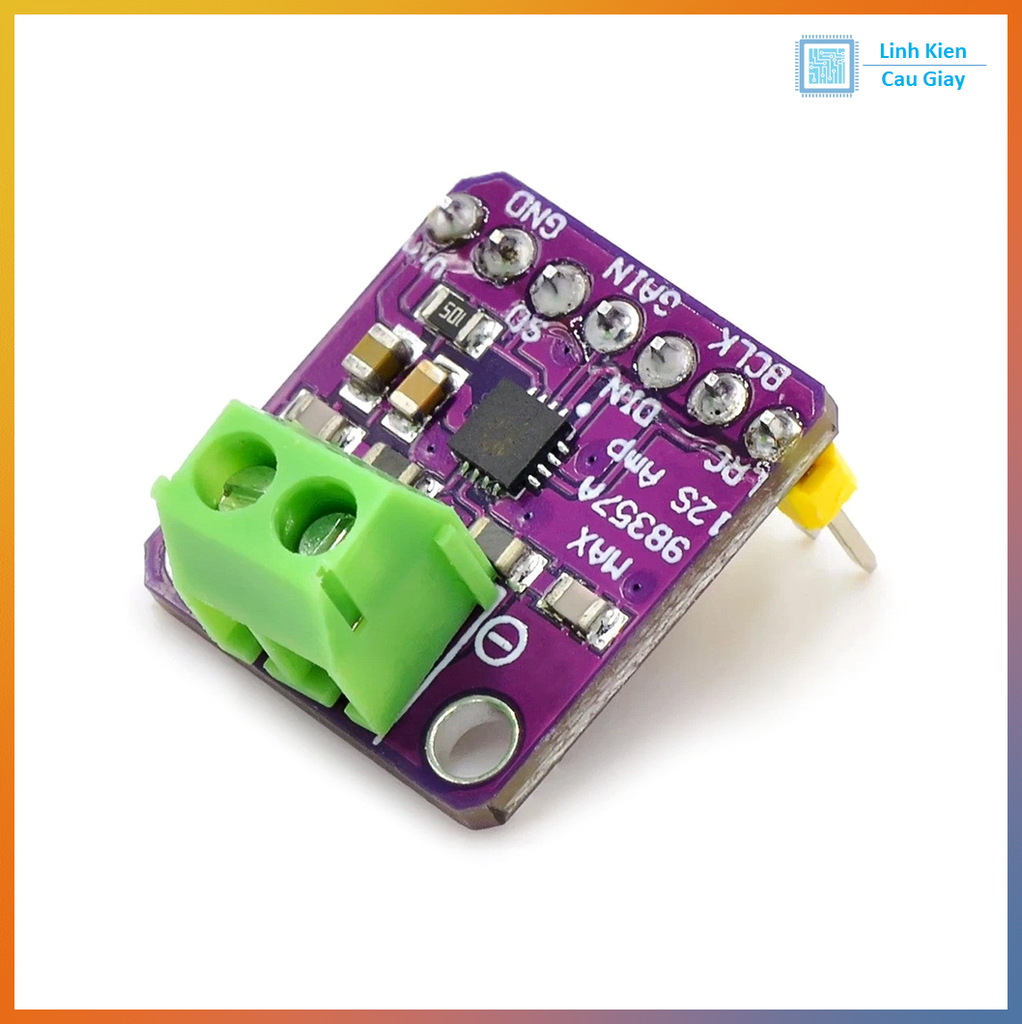

Sơ đồ chân

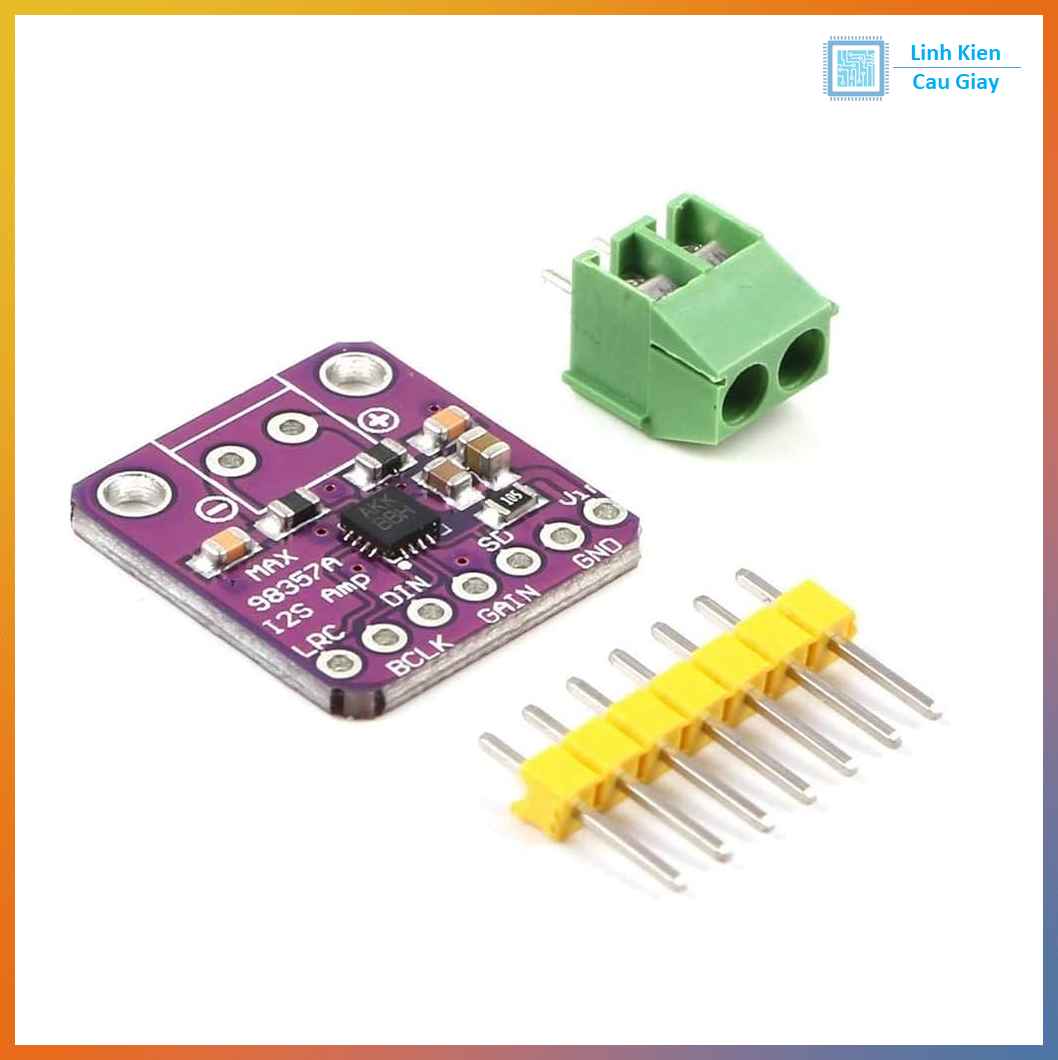

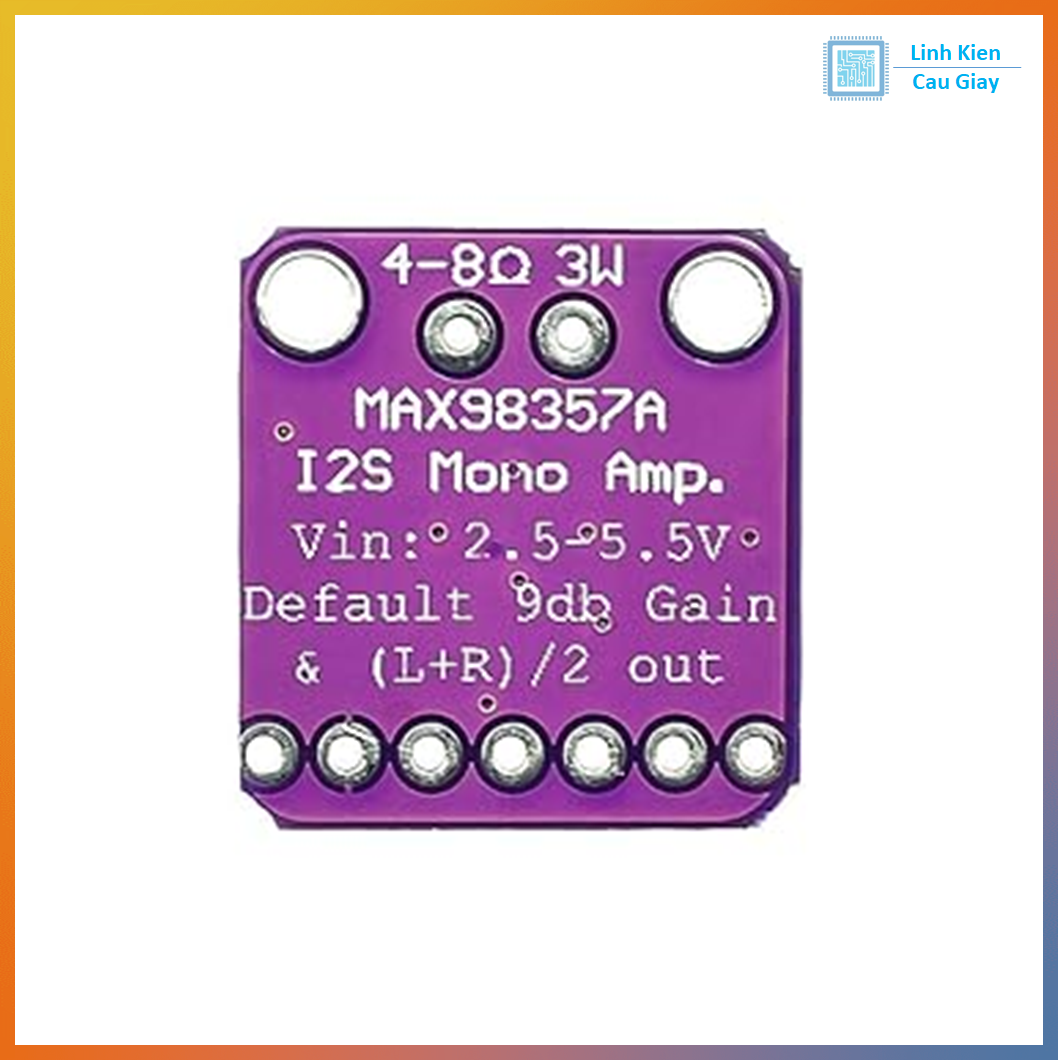

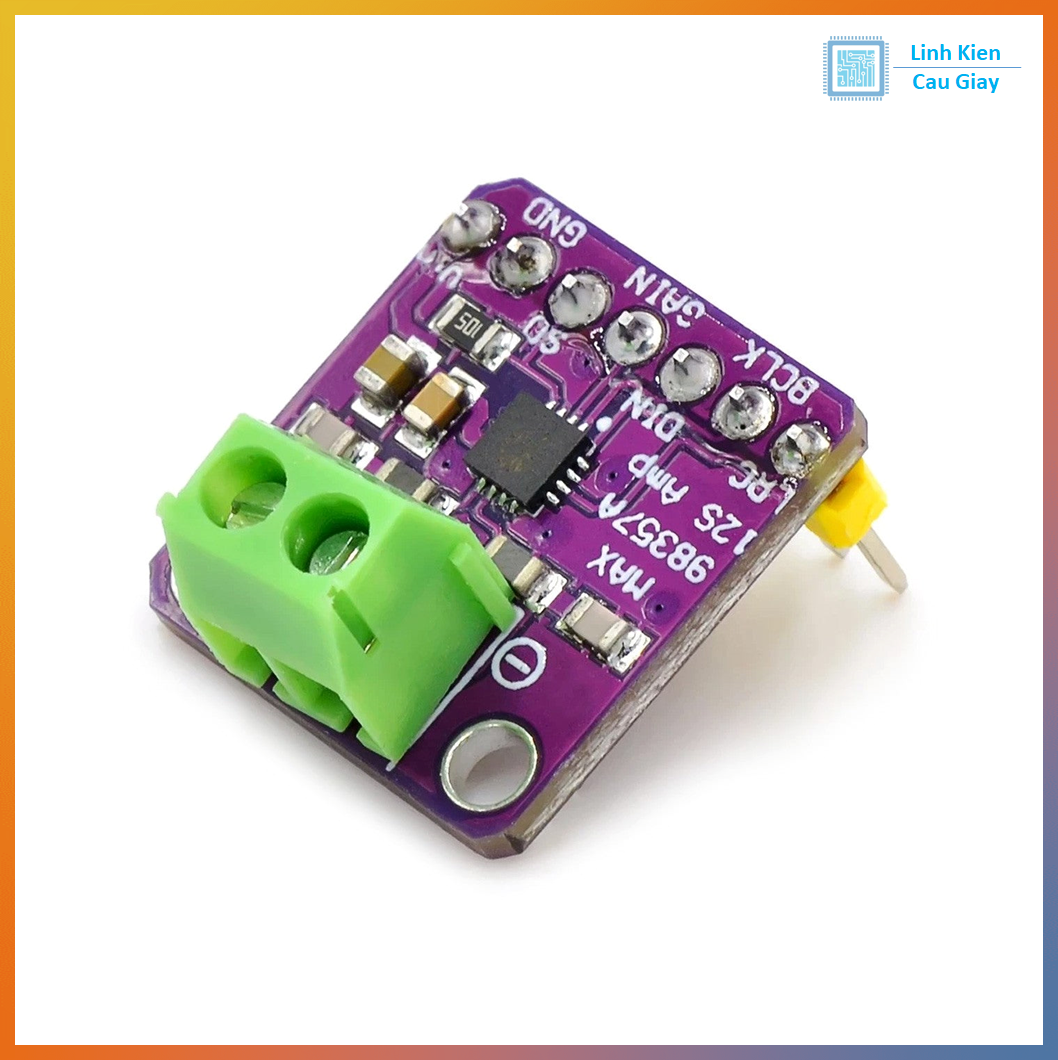

Module MAX98357 thường có 9 chân (không nhất thiết dùng hết):

• VIN: Nguồn 3.3V – 5V

• GND: Mass

• LRC (WS): Left/Right Clock (Word Select)

• BCLK: Bit Clock

• DIN: Dữ liệu âm thanh I2S

• GAIN: Điều chỉnh hệ số khuếch đại (qua điện trở ngoài)

• SD_MODE: Chế độ tắt (shutdown)

• OUT+ / OUT-: Ngõ ra loa (tín hiệu khuếch đại)

Thông số kĩ thuật

• Chip khuếch đại: MAX98357A (I2S → Class D Amp)

• Điện áp hoạt động: 3.3V – 5V

• Công suất ra:

  • 3W @ 5V / 8Ω loa

  • 1.5W @ 5V / 4Ω loa

• Hiệu suất Class D: > 85%

• Ngõ vào tín hiệu: I2S (Digital Audio)

• Ngõ ra loa: 1 kênh (Mono) – có thể cấu hình Left / Right / Both

• Dải tần đáp ứng: 20Hz – 20kHz

• Kích thước module: ~20mm × 15mm

Hướng dẫn sử dụng

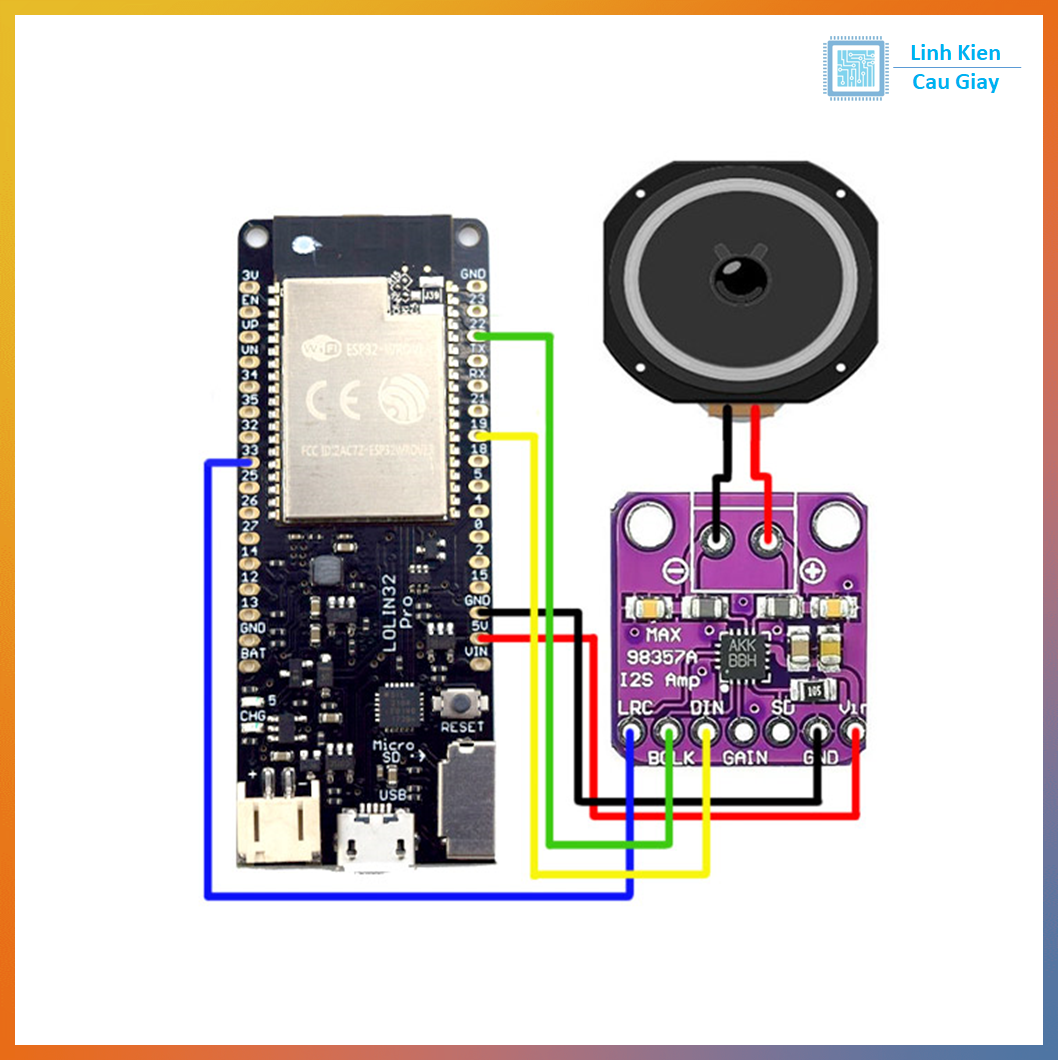

Kết nối MAX98357 với ESP32 (I2S)

• VIN → 5V

• GND → GND

• LRC → GPIO25

• BCLK → GPIO26

• DIN → GPIO22

• OUT+ / OUT- → Loa 4Ω hoặc 8Ω

• Chỉ hỗ trợ tín hiệu I2S chuẩn (không nhận tín hiệu analog).

• Kết nối loa 4Ω hoặc 8Ω, công suất nhỏ (≤3W).

• Tránh cấp nguồn thấp hơn 3.3V hoặc cao hơn 5.5V.

• Nếu cần stereo, cần dùng 2 module MAX98357 và cấu hình Left/Right riêng.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
