Module Mini MP3 Player mini
(Mã SP:CG000210)
Thương hiệu: Chưa cập nhật
52.500₫
Mô tả sản phẩm
Module Mini MP3 Player DFPlayer là giải pháp lý tưởng cho các dự án âm thanh DIY, sử dụng IC DFPlayer để phát nhạc chất lượng cao từ thẻ microSD hoặc USB. Module hỗ trợ các định dạng MP3, WAV, WMA, công suất âm thanh mono 3W, và dễ dàng tích hợp với Arduino, Raspberry Pi hoặc các vi điều khiển có UART. Thiết kế nhỏ gọn, hỗ trợ thẻ TF lên đến 32GB, tích hợp các chế độ điều khiển linh hoạt (I/O, serial, ADKEY). Sản phẩm phù hợp cho cả người mới bắt đầu và chuyên gia điện tử.
Đặc điểm nổi bật:
-
Hỗ trợ định dạng âm thanh MP3, WAV, WMA.
-
Kết nối dễ dàng với thẻ TF 32GB, USB, hoặc NOR FLASH 64MB.
-
Điều khiển qua UART, I/O hoặc nút bấm.
-
Âm thanh chất lượng cao với DAC 24-bit, SNR 85dB, dynamic range 90dB.
-
Kích thước nhỏ gọn, tiêu thụ điện thấp (3.2-5V).
Ứng dụng
-
Loa di động: Tích hợp vào loa Bluetooth hoặc loa tự chế.
-
Hệ thống âm thanh thông minh: Dùng trong các dự án IoT, nhà thông minh để phát thông báo hoặc nhạc.
-
Dự án DIY: Phù hợp cho robot, xe điều khiển, hoặc các thiết bị âm thanh tự chế.
-
Học tập và thực hành: Sử dụng trong các bài học về vi điều khiển và âm thanh.
-
Quảng cáo và thông báo: Phát âm thanh quảng cáo, thông báo tại trạm xe, nhà ga.
Sơ đồ chân
Module DFPlayer Mini MP3 Player có các chân kết nối chính:
-
VCC: Nguồn dương (3.2-5V DC, khuyến nghị 5V).
-
GND: Nguồn âm (đất).
-
RX: Nhận tín hiệu UART (kết nối với TX của vi điều khiển).
-
TX: Gửi tín hiệu UART (kết nối với RX của vi điều khiển).
-
SPK+: Đầu ra loa (kết nối với loa mono 3W).
-
SPK-: Đầu ra loa (đất).
-
BUSY: Chân báo trạng thái phát nhạc (LOW khi phát, HIGH khi dừng).
-
IO1/IO2: Chân điều khiển nút bấm (play, next, previous, v.v.).
Lưu ý: Kết nối RX của module với TX của vi điều khiển qua điện trở 1kΩ để giảm nhiễu. Kiểm tra datasheet hoặc hướng dẫn của nhà cung cấp trước khi đấu nối.
Thông số kĩ thuật
-
Chip: DFPlayer IC.
-
Điện áp hoạt động: 3.2-5V DC (khuyến nghị 5V).
-
Công suất đầu ra: 3W (mono, loa 4-8Ω).
-
Định dạng âm thanh: MP3, WAV, WMA.
-
Hỗ trợ bộ nhớ:
-
Thẻ TF: Tối đa 32GB (FAT16, FAT32).
-
USB: Tối đa 32GB.
-
NOR FLASH: 64MB.
-
-
Tần số lấy mẫu: 8/11.025/12/16/22.05/24/32/44.1/48kHz.
-
DAC: 24-bit, dynamic range 90dB, SNR 85dB.
-
Chế độ điều khiển: I/O, UART, ADKEY.
-
Kích thước: ~20 x 20mm.
-
Trọng lượng: ~20g.
Hướng dẫn sử dụng
-
Chuẩn bị:
-
Nguồn điện 3.2-5V DC (USB 5V, pin lithium 3.7V, hoặc nguồn từ vi điều khiển).
-
Thẻ microSD (FAT16/FAT32) chứa file MP3/WAV/WMA, hoặc USB tối đa 32GB.
-
Loa 4-8Ω, công suất 3-5W.
-
Vi điều khiển (nếu cần điều khiển qua UART, ví dụ: Arduino).
-
-
Kết nối:
-
Kết nối VCC và GND vào nguồn 3.2-5V (chú ý không đảo cực).
-
Nối loa vào SPK+ và SPK- (đối với chế độ mono).
-
Nếu dùng vi điều khiển, kết nối RX (module) với TX (vi điều khiển) qua điện trở 1kΩ, và TX (module) với RX (vi điều khiển).
-
Chèn thẻ microSD hoặc USB chứa file âm thanh (sắp xếp theo thư mục, tối đa 100 thư mục, mỗi thư mục 255 file).
-
-
Kiểm tra và sử dụng:
-
Bật nguồn, module sẽ tự phát nhạc nếu được cấu hình tự động (hoặc cần tín hiệu điều khiển).
-
Nếu dùng Arduino, sử dụng thư viện DFRobotDFPlayerMini để điều khiển các chức năng như play, pause, next, previous, volume.
-
Kiểm tra chân BUSY để xác định trạng thái phát nhạc.
-
-
Copy file MP3 vào thẻ microSD theo thứ tự để đảm bảo phát đúng thứ tự (play(1) phát file đầu tiên).
-
Không cấp nguồn vượt quá 5V để tránh hỏng module.
-
Đảm bảo loa có trở kháng 4-8Ω và công suất phù hợp.

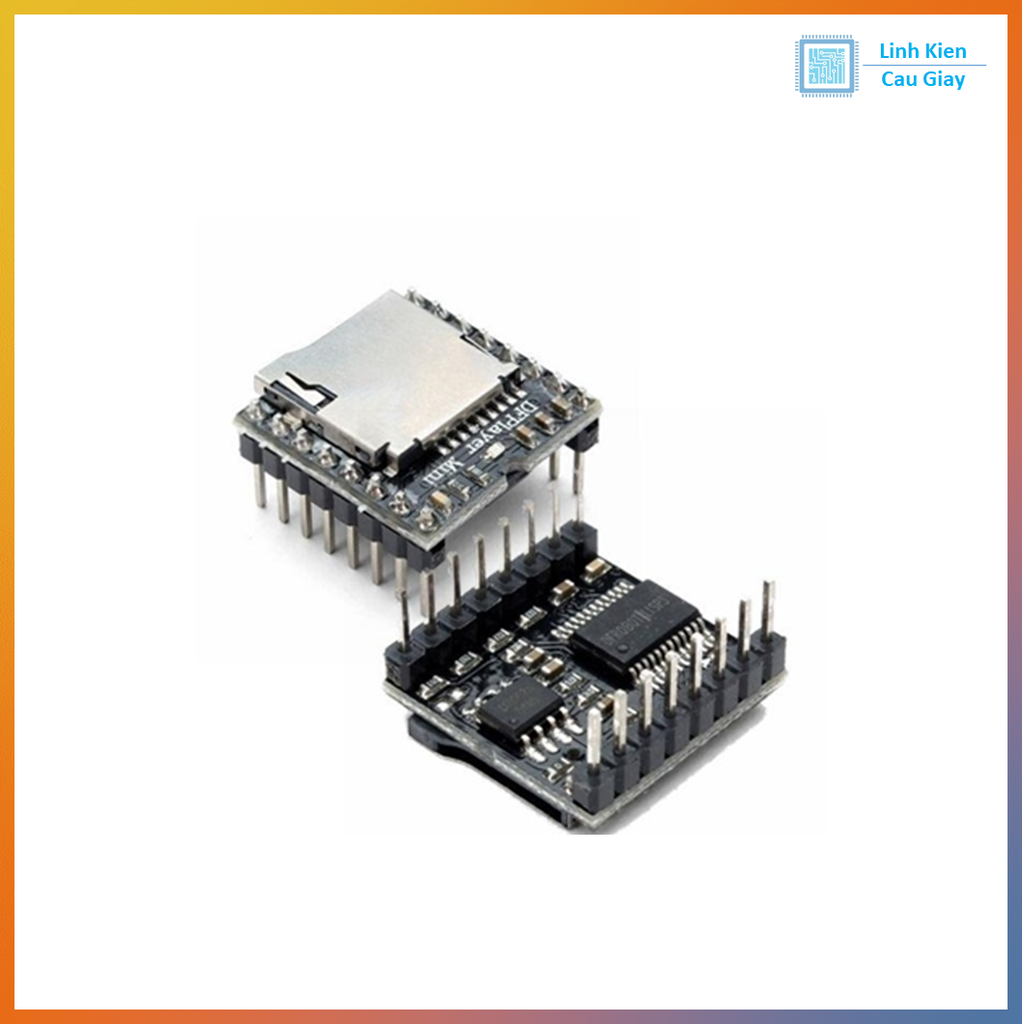

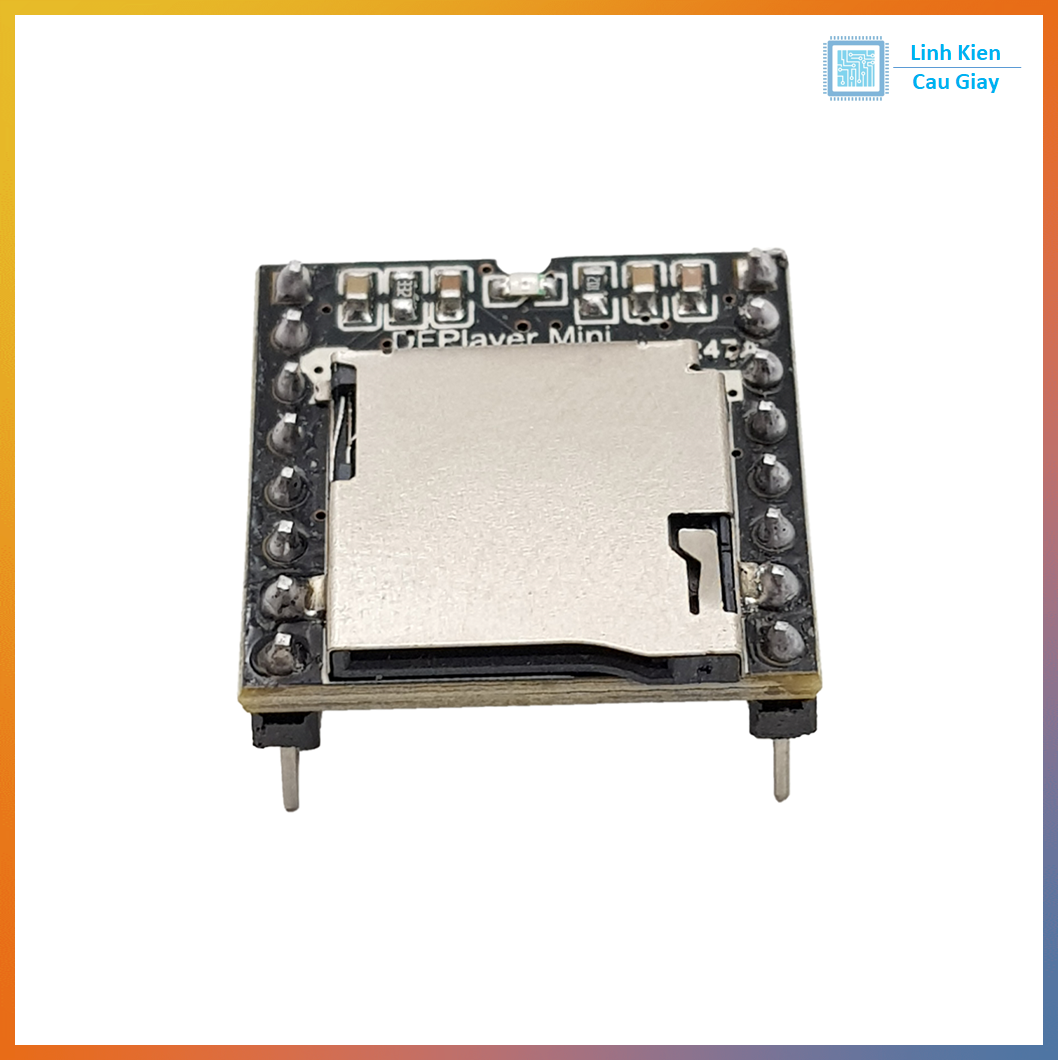

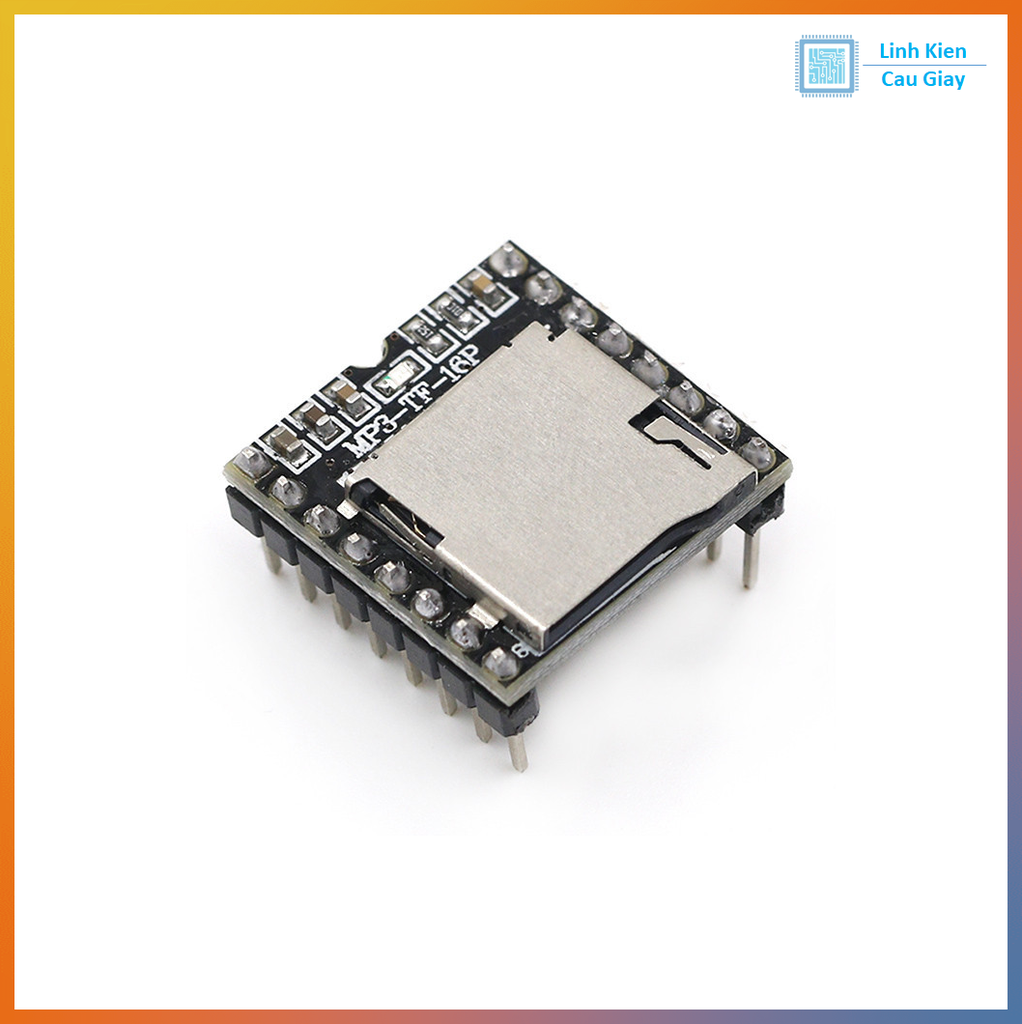

Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
