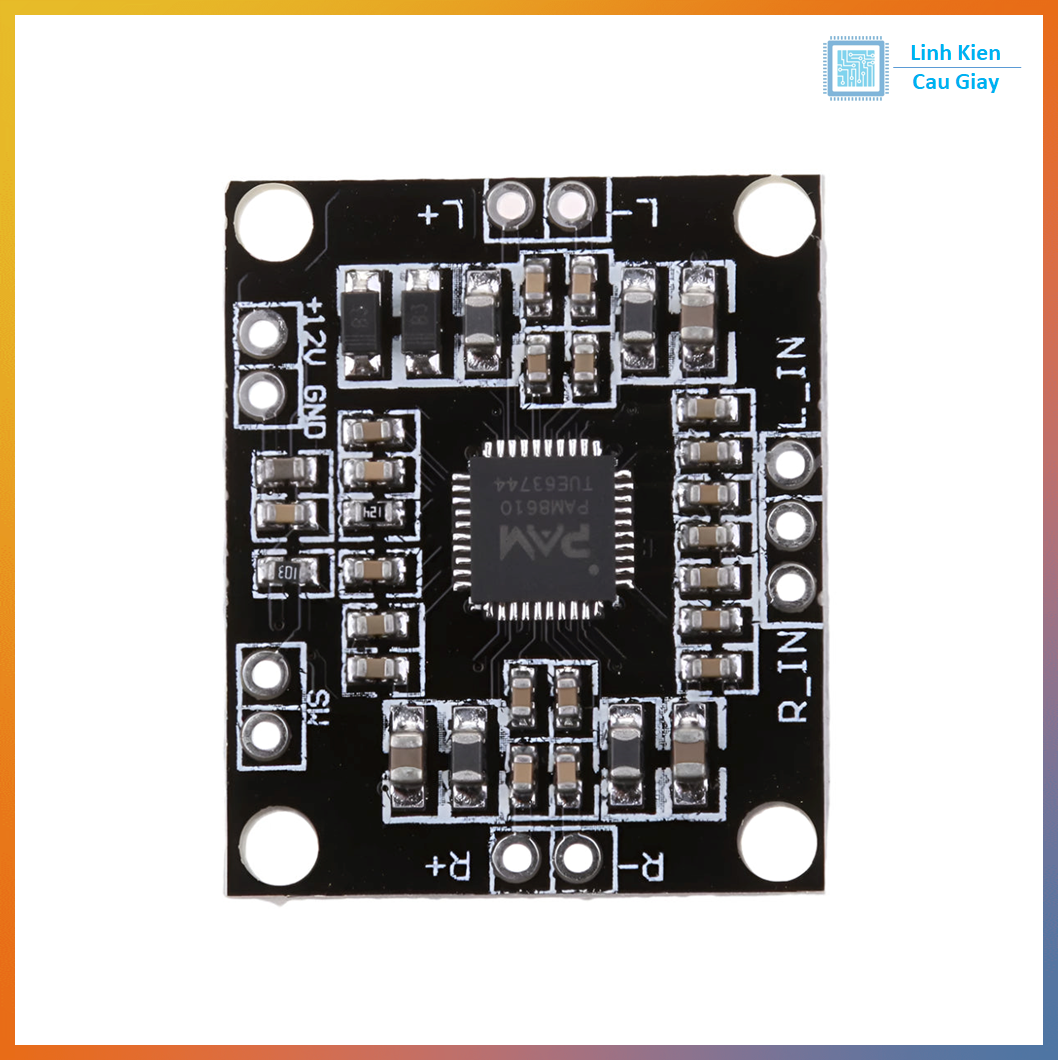

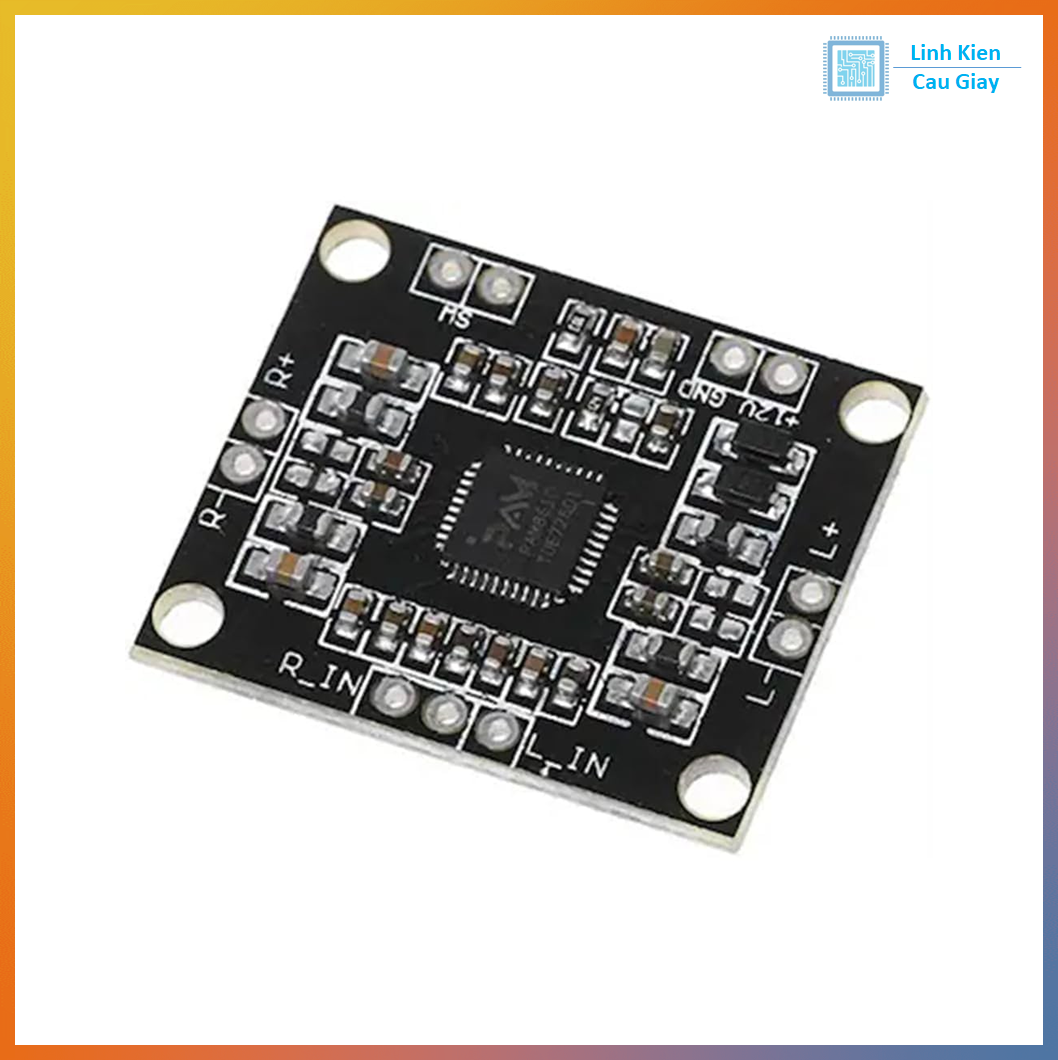

Module khuếch đại âm thanh PAM8610 – 2x10W Class D Stereo Audio Amplifier

Mô tả sản phẩm

Module PAM8610 sử dụng IC khuếch đại Class D hiệu suất cao, hỗ trợ âm thanh stereo 2 kênh với công suất lên đến 10W mỗi kênh (tổng 20W).
Nhờ sử dụng công nghệ Class D, module tiêu thụ điện năng thấp, sinh nhiệt ít hơn so với mạch khuếch đại analog truyền thống.
Có thể kết nối trực tiếp với loa 4Ω–8Ω công suất nhỏ và vừa.

Ứng dụng

• Loa vi tính, loa mini DIY.

• Máy nghe nhạc, ampli mini.

• Robot phát nhạc, hệ thống cảnh báo.

• Thiết bị âm thanh cầm tay, loa di động.

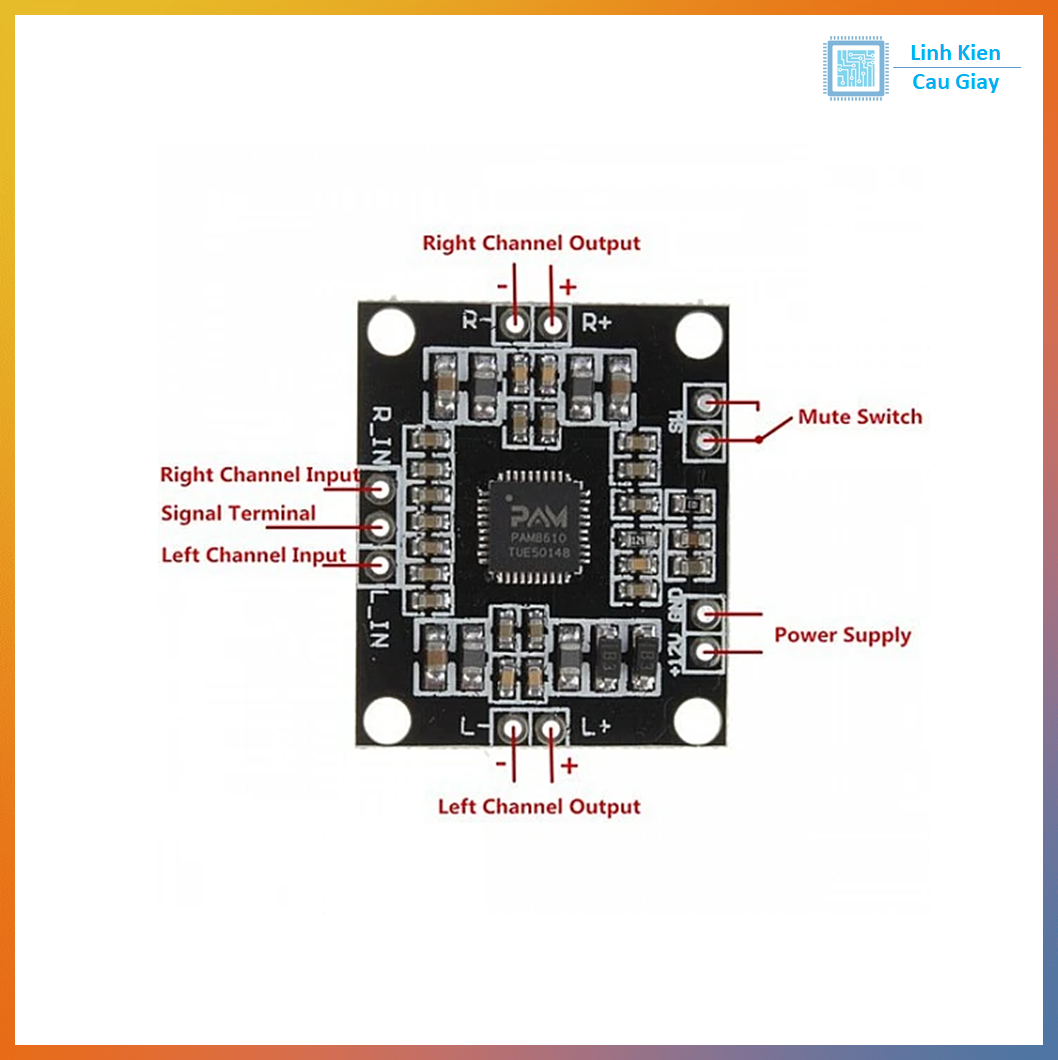

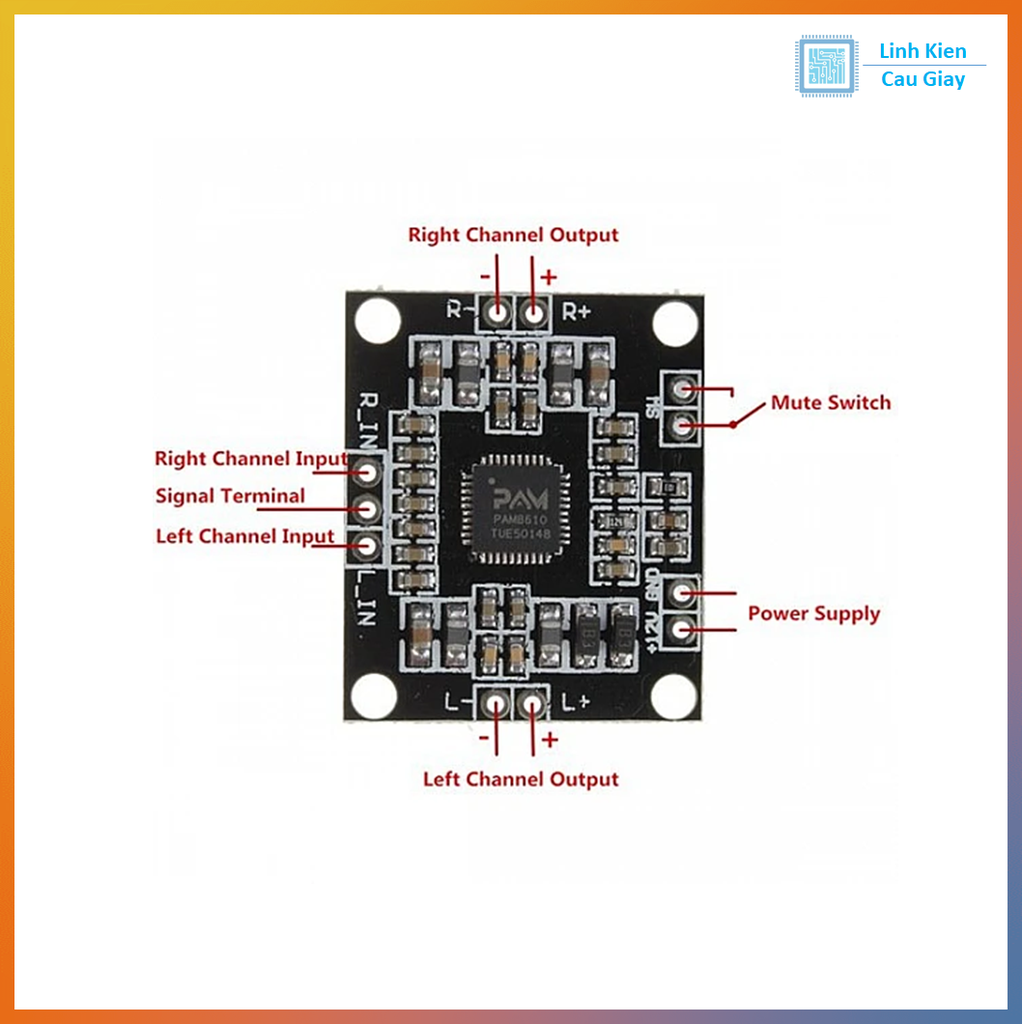

Sơ đồ chân

• VCC: nguồn cấp (7–15V DC).

• GND: mass.

• L+/L-: ngõ ra loa trái.

• R+/R-: ngõ ra loa phải.

• INL / INR: ngõ vào tín hiệu âm thanh (trái/phải).

• EN: chân kích hoạt (kéo HIGH để bật, LOW để tắt).

Thông số kĩ thuật

• IC chính: PAM8610 Class D.

• Công suất đầu ra: 2x10W (tổng 20W).

• Điện áp hoạt động: 7V – 15V DC (khuyến nghị 12V).

• Hiệu suất: > 85%.

• Trở kháng loa hỗ trợ: 4Ω – 8Ω.

• Tần số đáp ứng: 20Hz – 20kHz.

• Ngõ vào tín hiệu: analog stereo (AUX, MP3, DAC…).

• Kích thước module: ~ 30mm x 25mm x 5mm.

Hướng dẫn sử dụng

• Cấp nguồn 12V DC vào VCC và GND (nguồn ≥ 2A để đạt công suất cao).

• Kết nối loa vào L+/L- và R+/R-.

• Đưa tín hiệu âm thanh từ nguồn phát (điện thoại, PC, module MP3) vào INL/INR.

• Kích hoạt EN = HIGH để bật mạch.

• Có thể thêm biến trở volume để điều chỉnh âm lượng đầu vào.

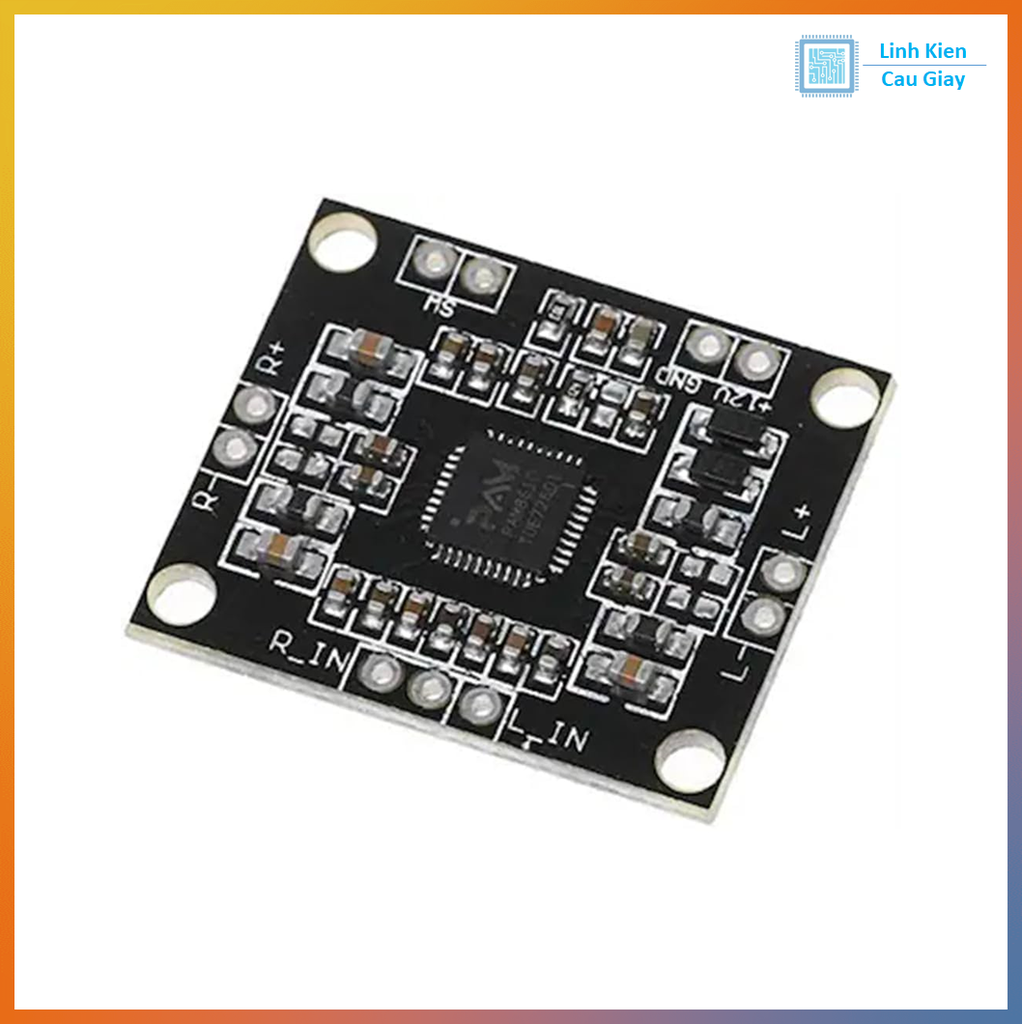

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
