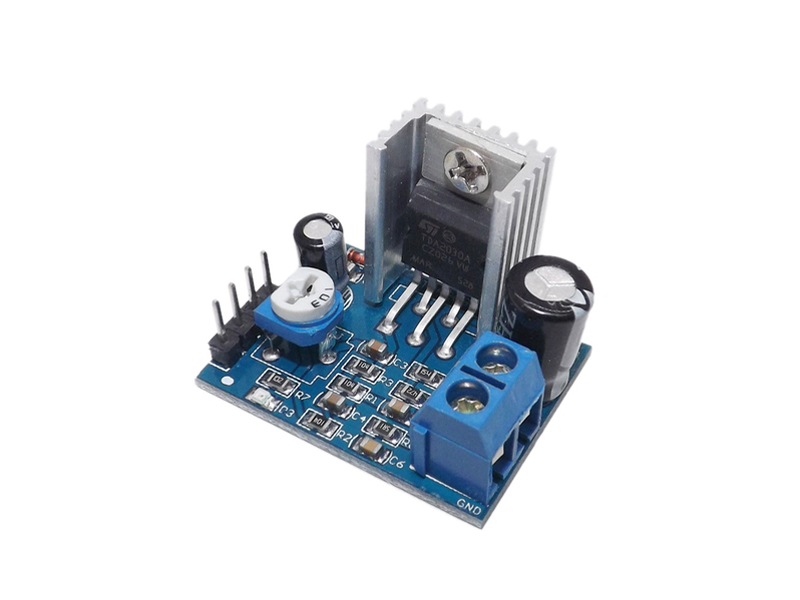

Module TDA2030A Mini

(Mã SP:CG000215)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

21.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

Module Khuếch Đại Âm Thanh TDA2030A Mini là giải pháp lý tưởng cho các dự án âm thanh DIY. Với chip TDA2030A chất lượng cao, module cung cấp âm thanh mạnh mẽ, rõ nét với công suất đầu ra lên đến 18W. Thiết kế nhỏ gọn, dễ lắp đặt, phù hợp cho loa, ampli tự chế hoặc nâng cấp hệ thống âm thanh. Sản phẩm tích hợp các linh kiện chất lượng, đảm bảo độ bền và hiệu suất ổn định.

Đặc điểm nổi bật:

  • Công suất: 18W (mono).

  • Thiết kế nhỏ gọn, dễ dàng tích hợp vào các dự án điện tử.

  • Hỗ trợ nguồn điện 12-24V, linh hoạt sử dụng.

  • Âm thanh chất lượng cao, ít méo tiếng.

  • Giá thành hợp lý, phù hợp cho người mới bắt đầu và chuyên gia.

Ứng dụng

  • Hệ thống âm thanh tự chế: Sử dụng trong loa Bluetooth, ampli mini, hoặc hệ thống âm thanh gia đình.

  • Dự án DIY: Phù hợp cho các dự án điện tử như loa di động, hệ thống karaoke tại nhà.

  • Nâng cấp thiết bị âm thanh: Thay thế hoặc cải tiến các mạch khuếch đại cũ.

  • Giáo dục: Dùng trong các bài học thực hành về mạch điện tử và âm thanh.

Sơ đồ chân

Module TDA2030A Mini có các chân kết nối rõ ràng:

  • +VCC: Nguồn dương (12-24V).

  • GND: Nguồn âm (đất).

  • IN+: Đầu vào tín hiệu âm thanh (positive).

  • IN-: Đầu vào tín hiệu âm thanh (negative).

  • OUT: Đầu ra tín hiệu khuếch đại (kết nối với loa).

Lưu ý: Kiểm tra kỹ sơ đồ chân trong tài liệu kỹ thuật của module trước khi đấu nối.

Thông số kĩ thuật

  • Chip: TDA2030A.

  • Công suất đầu ra: 18W (mono).

  • Nguồn điện: 12-24V DC.

  • Trở kháng loa: 4-8Ω.

  • Tần số đáp ứng: 20Hz - 20kHz.

  • Hiệu suất: >90%.

  • Kích thước: 33mm x 25mm x 15mm (D x R x C).

  • Trọng lượng: ~15g.

Hướng dẫn sử dụng

  1. Chuẩn bị:

    • Nguồn điện 12-24V DC (khuyến nghị 12V/2A).

    • Loa có trở kháng 4-8Ω.

    • Dây tín hiệu âm thanh và dây nguồn.

  2. Kết nối:

    • Kết nối nguồn điện vào chân +VCC và GND.

    • Nối tín hiệu âm thanh (từ điện thoại, máy tính, hoặc nguồn âm thanh khác) vào chân IN+ và IN-.

    • Kết nối loa với chân OUT và GND.

  3. Kiểm tra:

    • Bật nguồn và kiểm tra âm thanh. Điều chỉnh âm lượng đầu vào để tránh méo tiếng.

    • Đảm bảo module được đặt ở nơi thoáng khí để tránh quá nhiệt.

Lưu ý:

  • Không đảo ngược cực nguồn để tránh hỏng module.

  • Sử dụng tản nhiệt nếu hoạt động ở công suất cao trong thời gian dài.

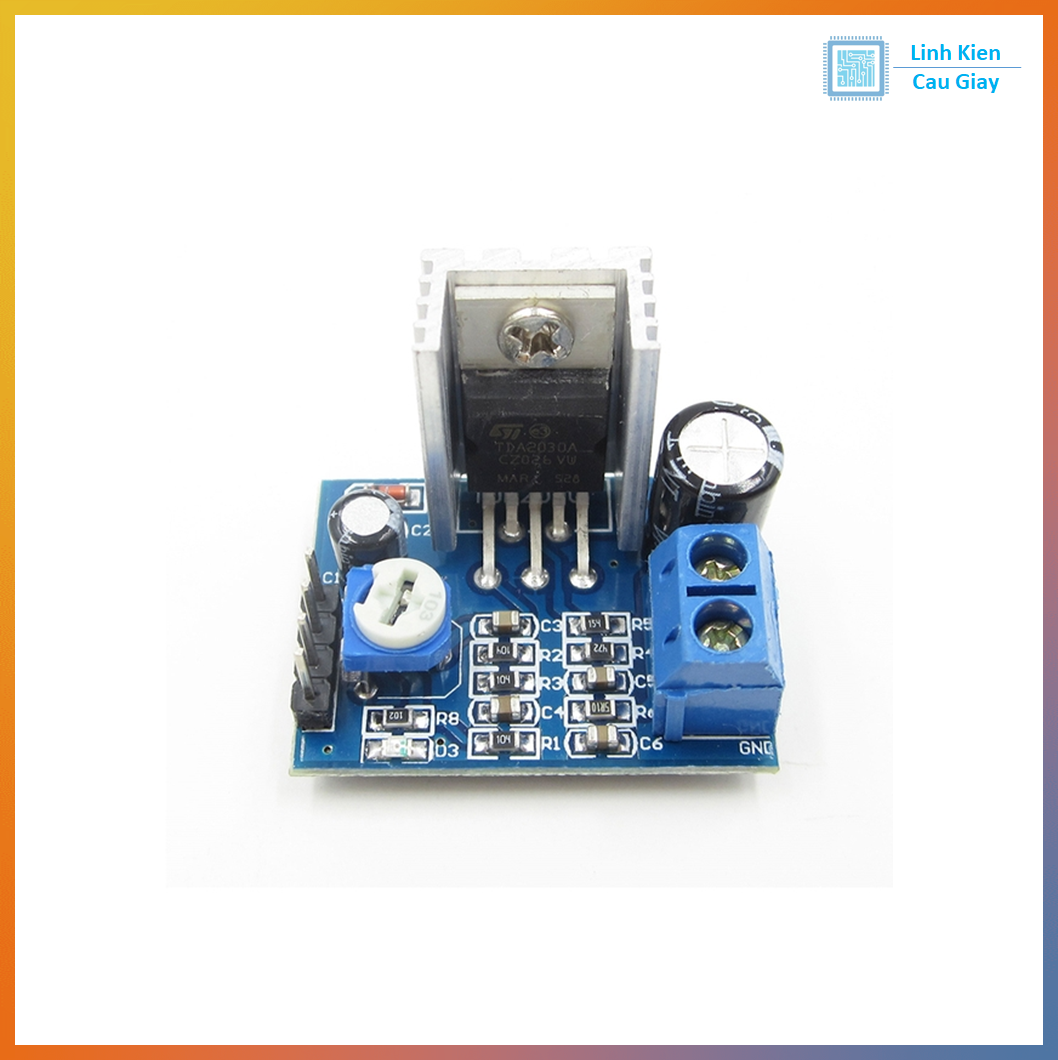

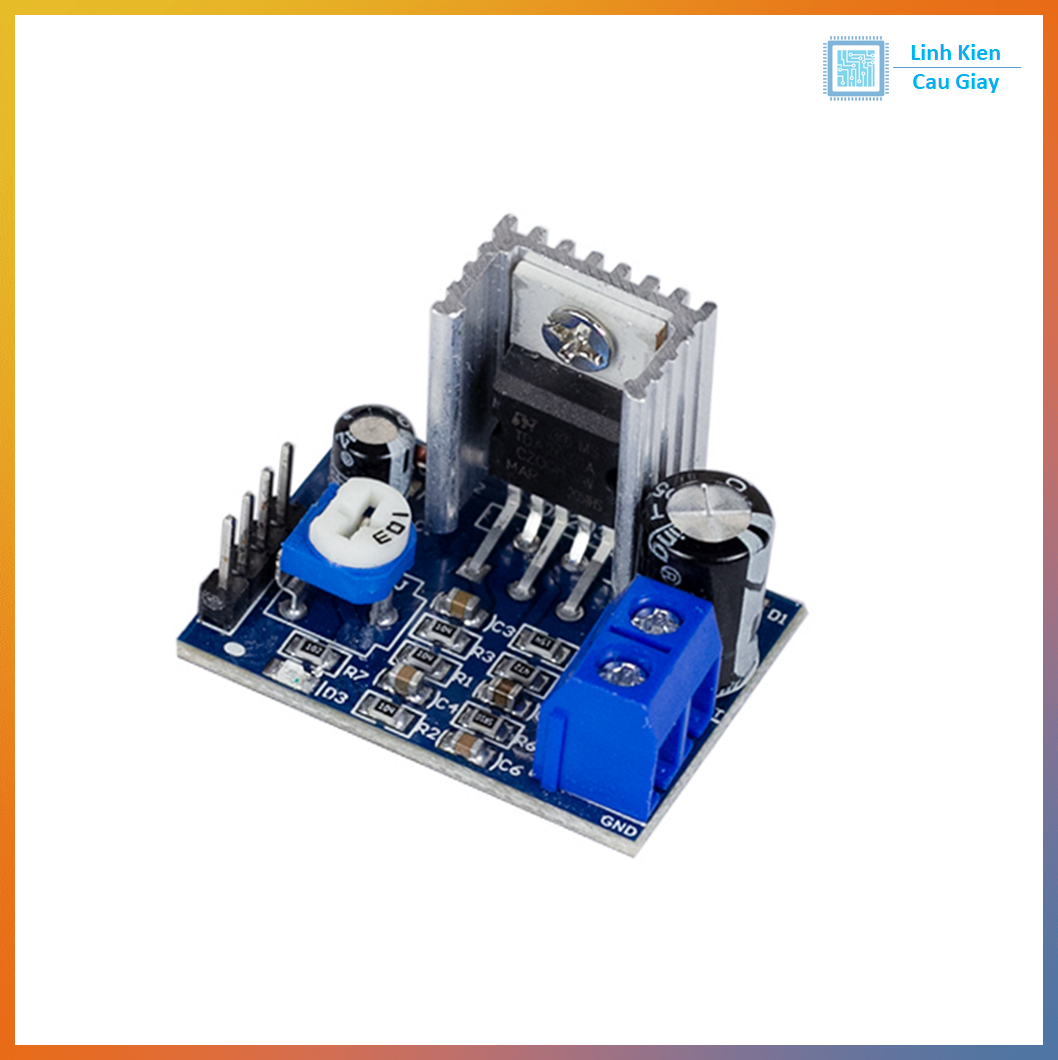

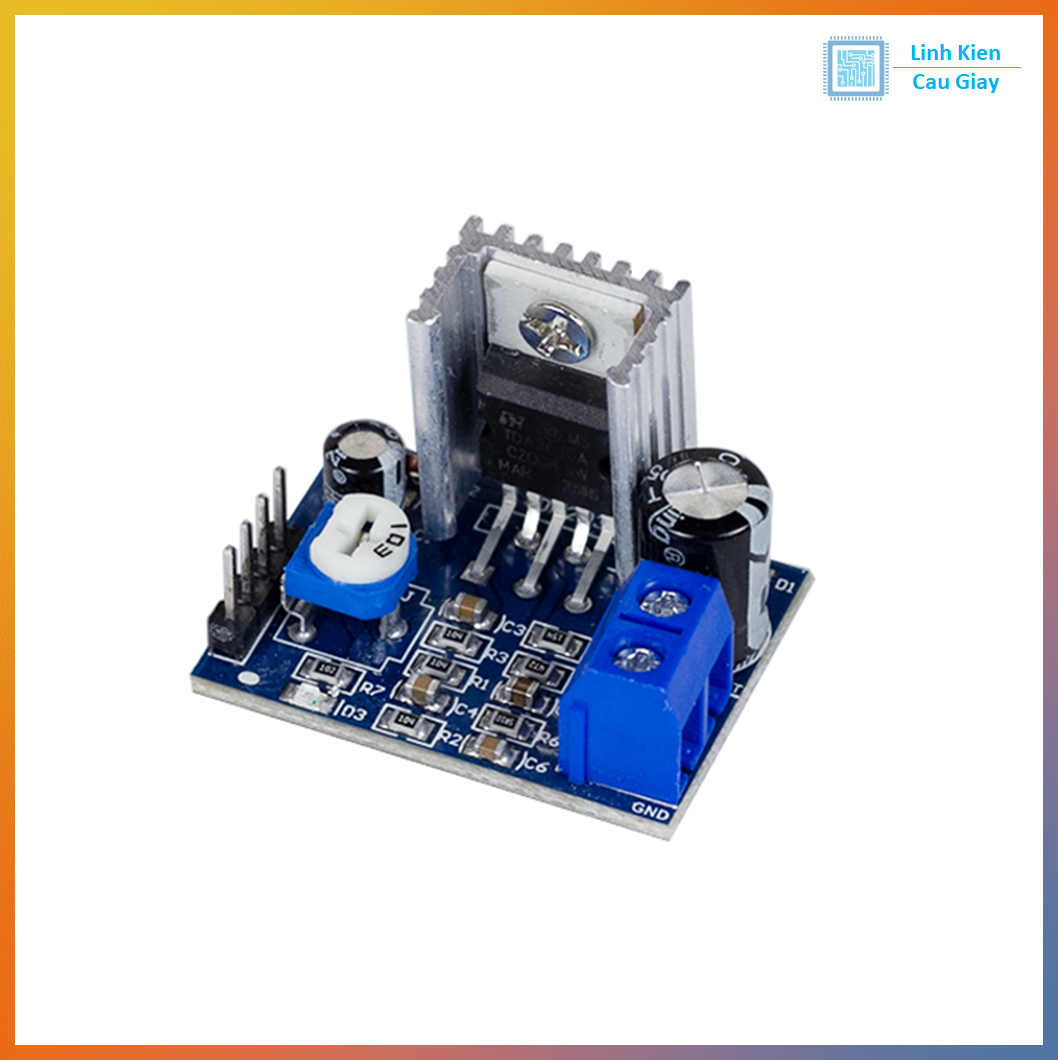

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
