Module Bluetooth âm thanh MH-M28

Mô tả sản phẩm

Module MH-M28 là mạch thu và giải mã âm thanh không dây Bluetooth 4.2, cho phép bạn truyền nhạc stereo 2 kênh từ các thiết bị di động đến loa công suất hoặc ampli.
Mạch sử dụng chip Bluetooth CSR8635/BK3266 (tùy lô), có chống nhiễu tốt và chất lượng âm thanh rõ ràng, hỗ trợ tự động kết nối lại với thiết bị đã ghép đôi.
Chỉ cần cấp nguồn 5 V hoặc 3.7 V, module tự bật và hiển thị tên “MH-M28” trong danh sách Bluetooth — rất tiện dụng để biến loa thường thành loa Bluetooth.

Ứng dụng

• Biến loa thường thành loa Bluetooth.

• Dùng cho ampli, mạch công suất, loa mini, dàn âm thanh, radio DIY.

• Tích hợp trong loa xe hơi, loa học Tiếng Anh, loa kéo di động.

• Thay thế kết nối AUX có dây bằng Bluetooth không dây.

• Dự án DIY âm thanh, IoT, robot phát giọng nói, mô hình loa thông minh.

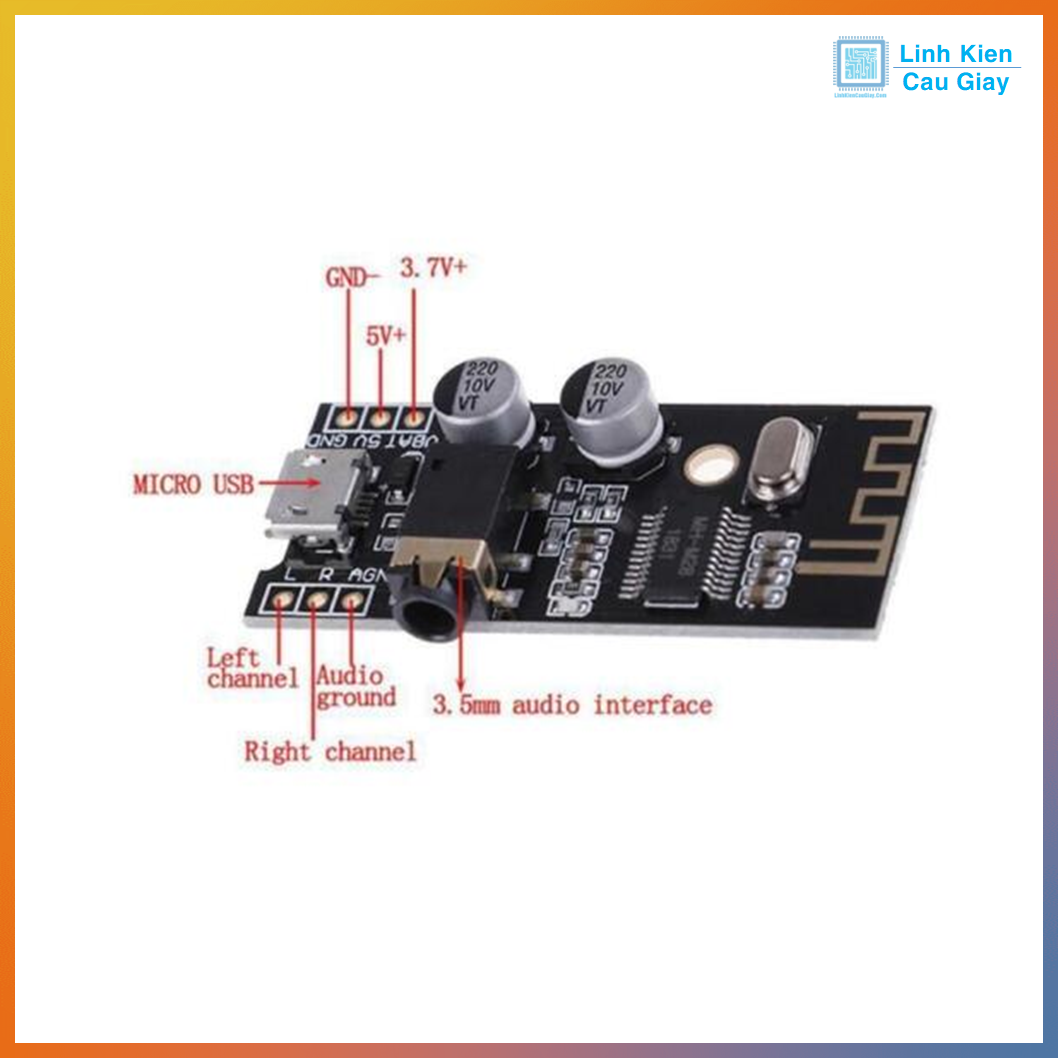

Sơ đồ chân

 GND    → Mass nguồn âm
         |  3.7V+  → Nguồn pin Li-ion 3.7 V
         |  5V+    → Nguồn 5 V (Micro USB/nguồn ngoàii)
         |  MICRO USB → Cấp nguồn trực tiếp
         |--------------------------------------|
         |  L   → Kênh âm thanh trái (Left)
         |  R   → Kênh âm thanh phải (Right)
         |  AG  → Mass âm thanh (Audio GND)
         |--------------------------------------|
         |  Jack 3.5 mm → Ngõ ra stereo L/R

Thông số kĩ thuật

• Chuẩn Bluetooth: 4.2 (A2DP/AVRCP, tương thích 4.0/4.1)

• Khoảng cách truyền: ≤ 15 m (không vật cản)

• Điện áp cấp: 3.7 – 5.5 V DC

• Cổng nguồn: Micro USB hoặc chân 5V+/GND

• Ngõ ra âm thanh: Stereo 2 kênh (L/R)

• Cổng âm thanh: Jack 3.5 mm hoặc chân hàn L/R/AG

• Dòng tiêu thụ: 20 – 40 mA (khi phát nhạc)

• Tên thiết bị Bluetooth: MH-M28

• Tự kết nối lại: Có

• Kích thước: ~45 × 15 mm

• Chất âm: Rõ, ít nhiễu, độ trễ thấp

Hướng dẫn sử dụng

• Cấp nguồn:

  • Cắm Micro USB (5 V) hoặc pin Li-ion 3.7 V → chân 3.7V+ & GND.

• Kết nối Bluetooth:

  • Bật Bluetooth trên điện thoại → chọn “MH-M28”.

• Đấu loa:

  • Nối loa vào jack 3.5 mm hoặc các chân L/R/AG.

• Phát nhạc:

  • Sau khi ghép đôi, phát nhạc — âm thanh ra stereo.

• Lưu ý:

  • Không cấp nguồn ngược cực.

  • Tránh chập L/R/AG.

  • Giữ anten tránh gần vỏ kim loại.

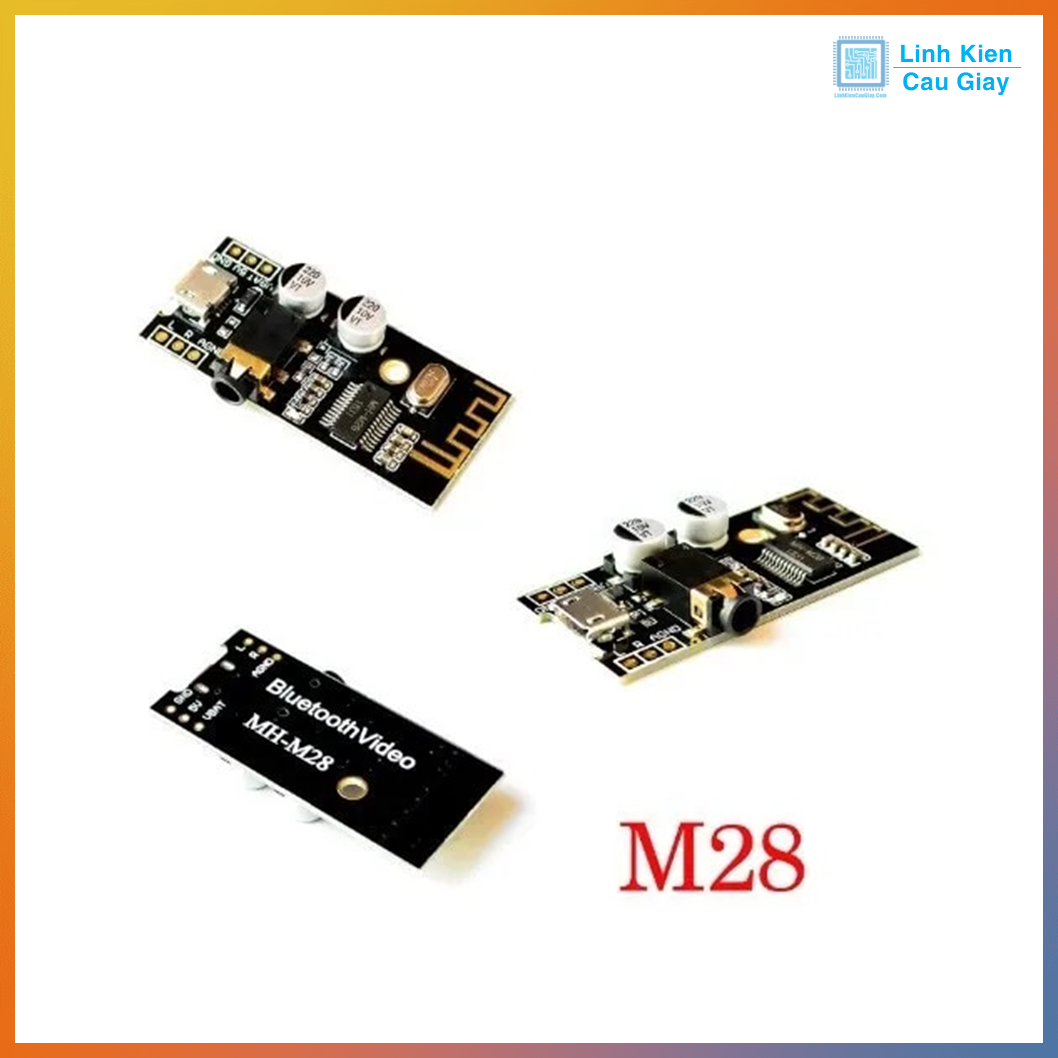

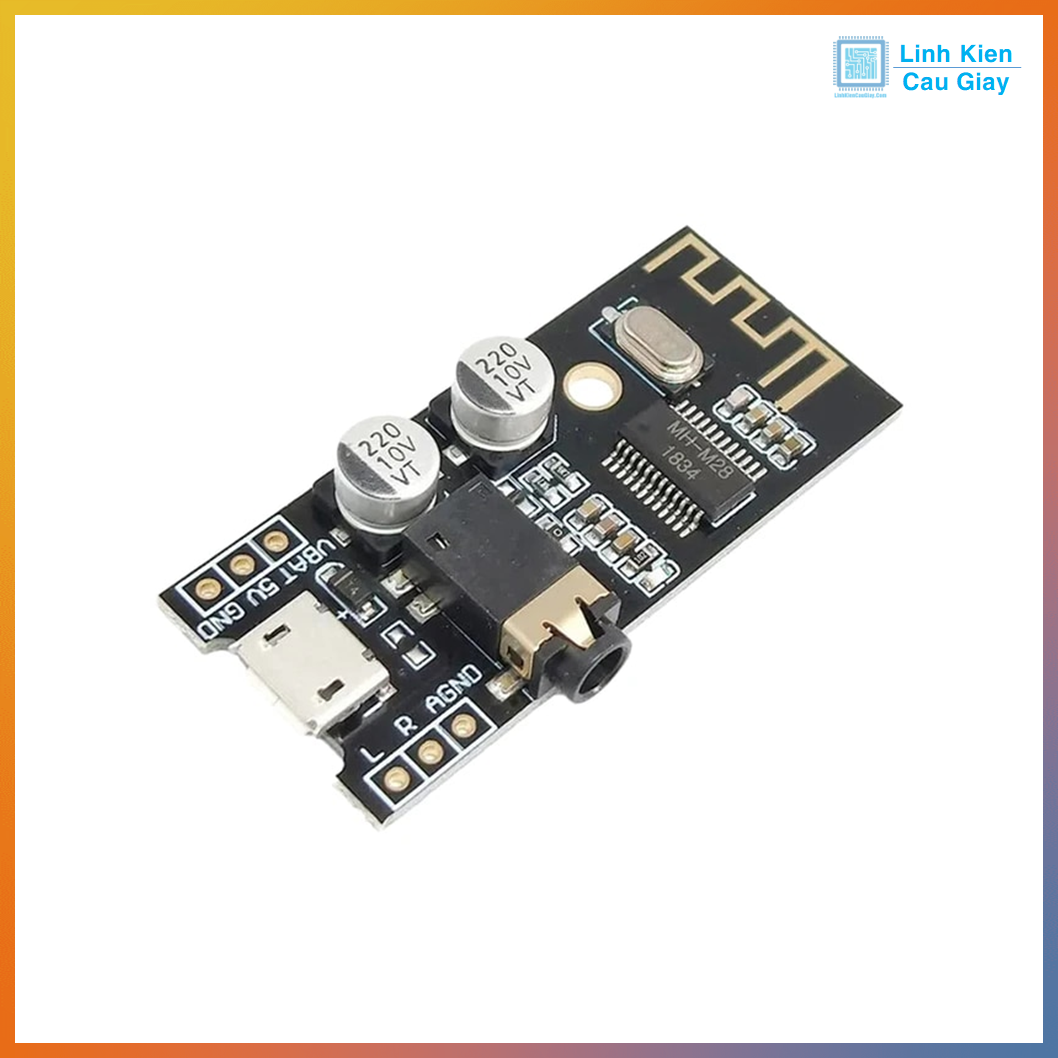

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
