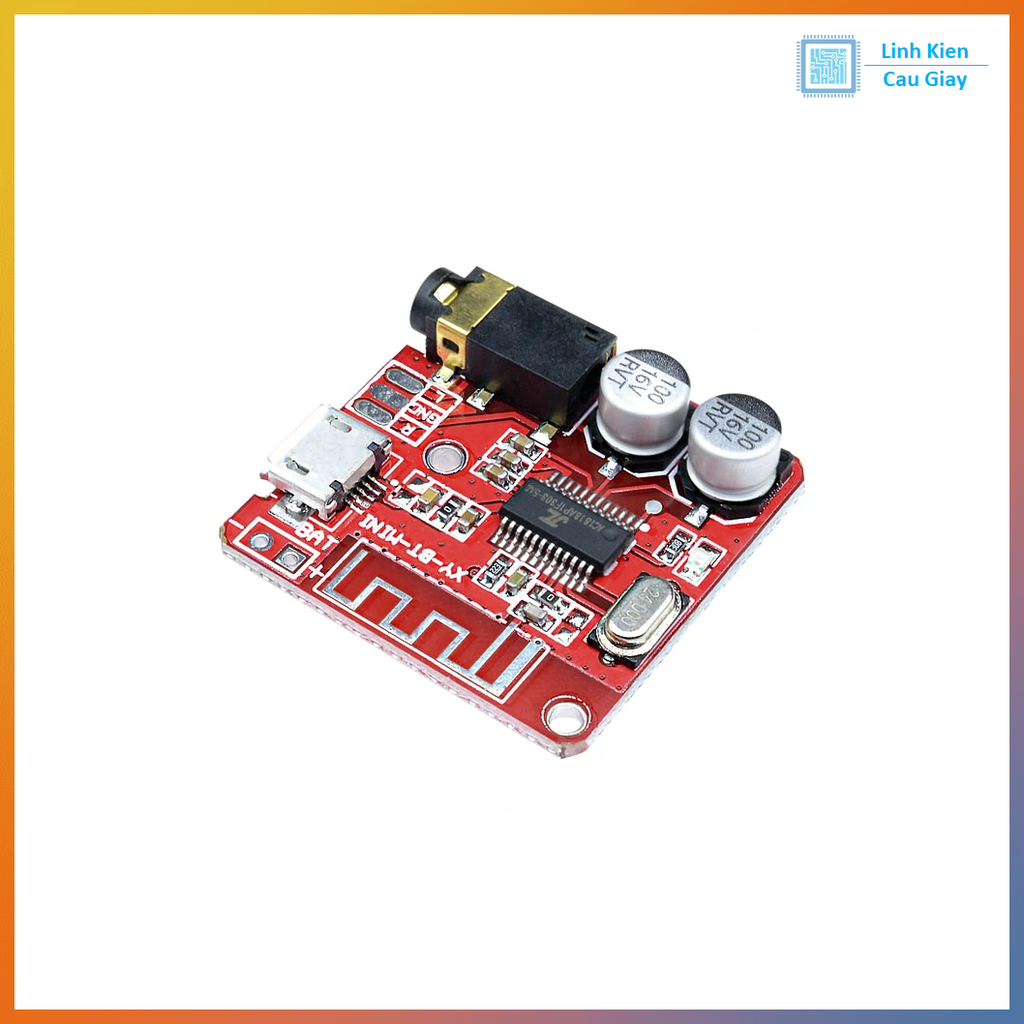

Module giải mã MP3 Bluetooth 4.1 Jack 3.5mm

Mô tả sản phẩm

Module giải mã âm thanh Bluetooth 4.1 dạng receiver (nhận nhạc không dây) cho ra âm thanh stereo qua jack 3.5mm và/hoặc chân tín hiệu L/R/GND. Sản phẩm phù hợp nâng cấp loa thường, ampli mini, loa DIY thành loa Bluetooth nhanh gọn, gọn nhẹ, dễ lắp.

Module hỗ trợ nhiều giao thức Bluetooth phổ biến, cho kết nối ổn định và chất lượng âm thanh tốt trong tầm giá. Chỉ cần cấp nguồn 3.7–5V là dùng được, tiện cho pin Li-ion 3.7V hoặc nguồn 5V từ USB.

Ứng dụng

• Độ loa Bluetooth DIY: loa thùng, loa vi tính, loa kéo mini

• Nhận nhạc Bluetooth cho ampli, mixer mini, hệ thống âm thanh gia đình

• Lắp cho xe máy/ô tô (kết hợp nguồn ổn áp phù hợp)

• Dự án Arduino/ESP32 (xuất âm analog L/R vào ampli công suất)

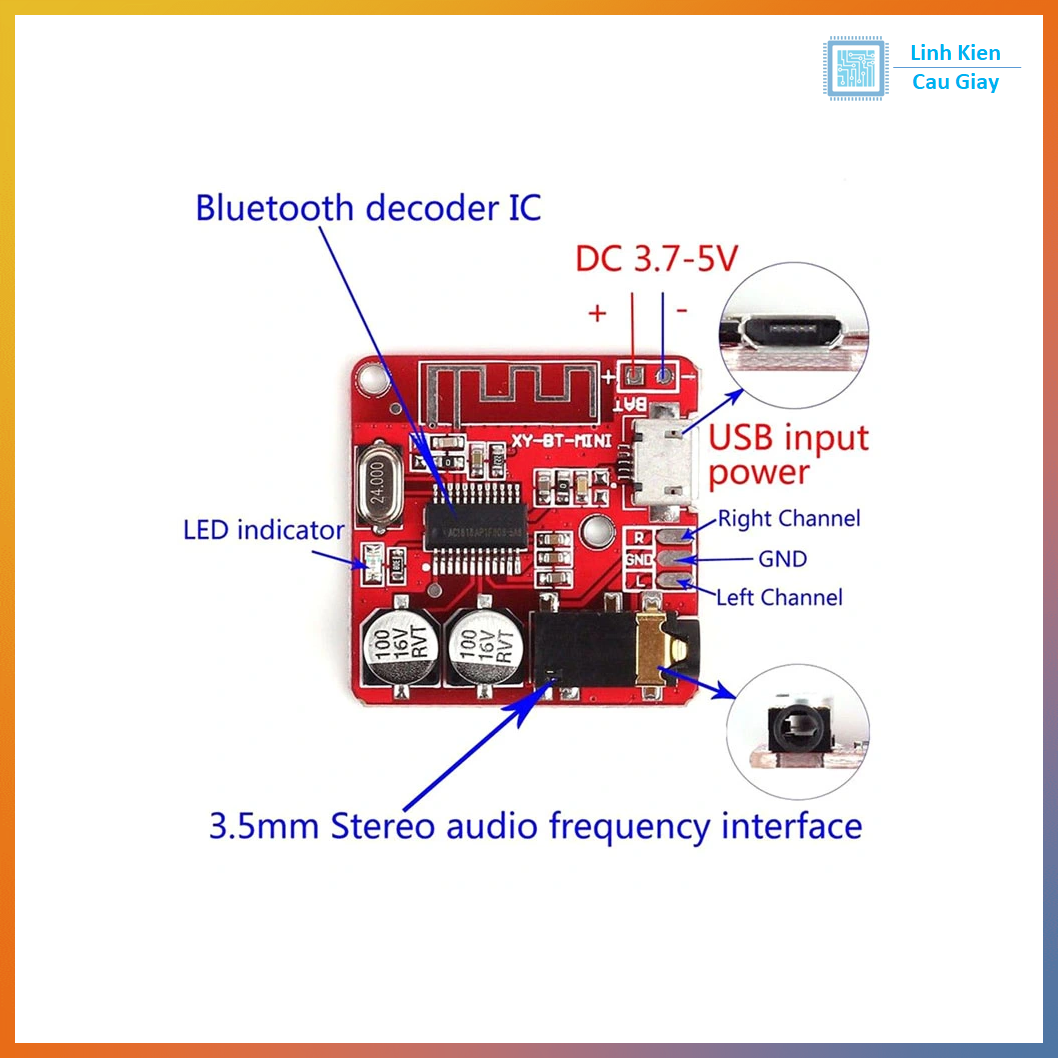

Sơ đồ chân

Trên thị trường có vài bản mạch khác nhau (đỏ/đen/board có vỏ). Chân thường gặp như sau:

Nhóm nguồn

• VCC / 5V / VIN: cấp nguồn 3.7–5V

• GND: mass

Nhóm âm thanh analog

• L / LO / L-OUT: kênh trái

• R / RO / R-OUT: kênh phải

• GND / AGND: mass audio
  (Song song với đường ra jack 3.5mm)

Thông số kĩ thuật

• Điện áp cấp: 3.7 – 5V

• Tỉ số tín hiệu/nhiễu (SNR): 90 dB

• THD+N (méo + nhiễu): -70 dB

• Xuyên nhiễu (Crosstalk): -86 dB

• Hồ sơ/Giao thức hỗ trợ: A2DP / AVCTP / AVDTP / AVRCP / HFP

• Khoảng cách truyền: ~15 m (không vật cản/không tường)

• Định dạng giải mã: WAV / APE / FLAC / MP3 (giải mã, xuất stereo)

• Ngõ ra âm thanh: Jack 3.5mm + L/R/GND (tùy phiên bản)

Hướng dẫn sử dụng

1. Cấp nguồn 3.7–5V vào VCC(5V) và GND (hoặc cắm nguồn qua cổng micro-USB nếu board có).

2. Kết nối âm thanh:

   • Cắm jack 3.5mm ra loa/ampli AUX, hoặc

   • Hàn chân L/R/GND đưa vào mạch ampli công suất (không đấu trực tiếp vào loa thụ động).

3. Bật Bluetooth trên điện thoại → tìm thiết bị Bluetooth của module → Pair/Kết nối.

4. Mở nhạc, chỉnh âm lượng trên điện thoại hoặc qua phím KEY (nếu board hỗ trợ).

Lưu ý lắp đặt:

• Nếu nghe rè/ù, dùng nguồn sạch (lọc bằng tụ 470–1000µF gần VCC-GND) và nối mass đúng điểm.

• Module là ngõ ra tín hiệu line-out, muốn kéo loa phải qua ampli công suất.

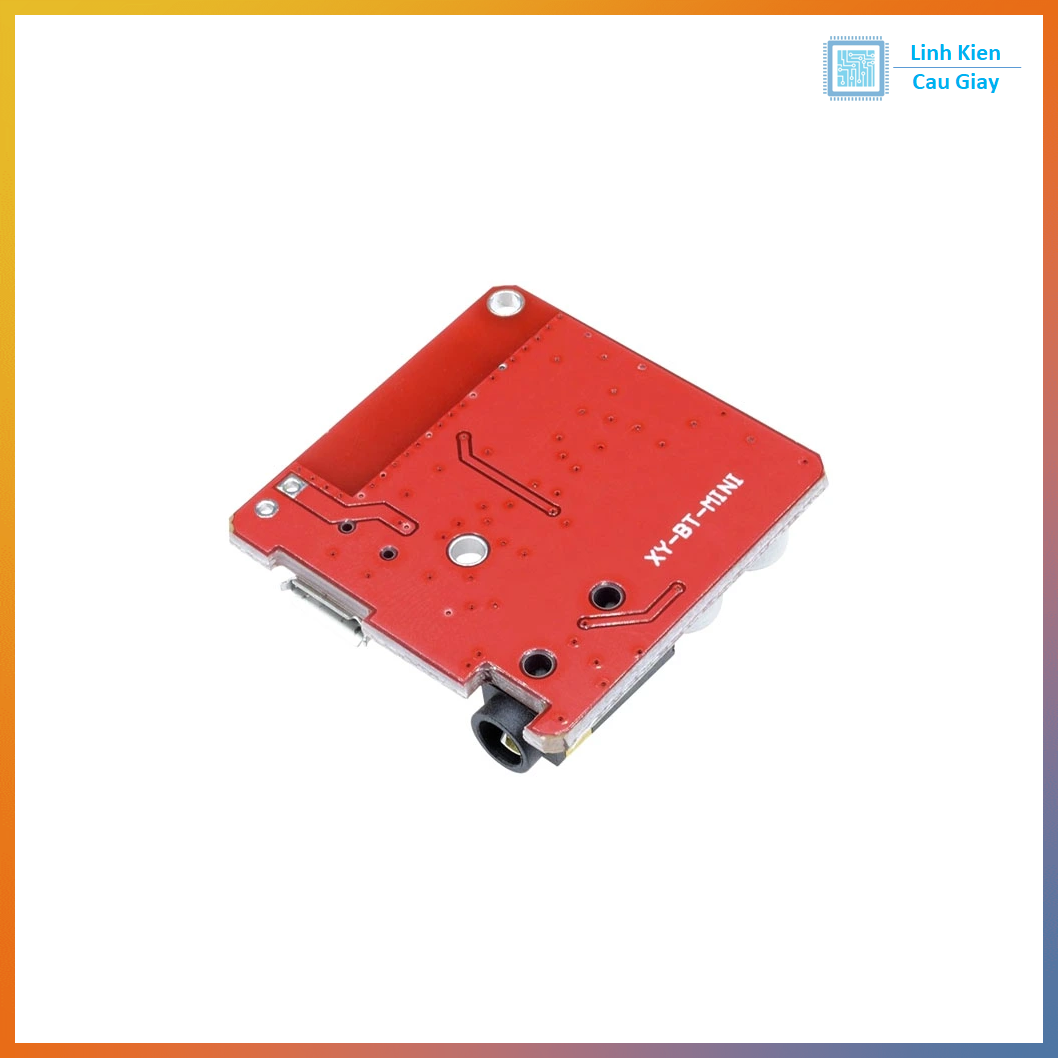

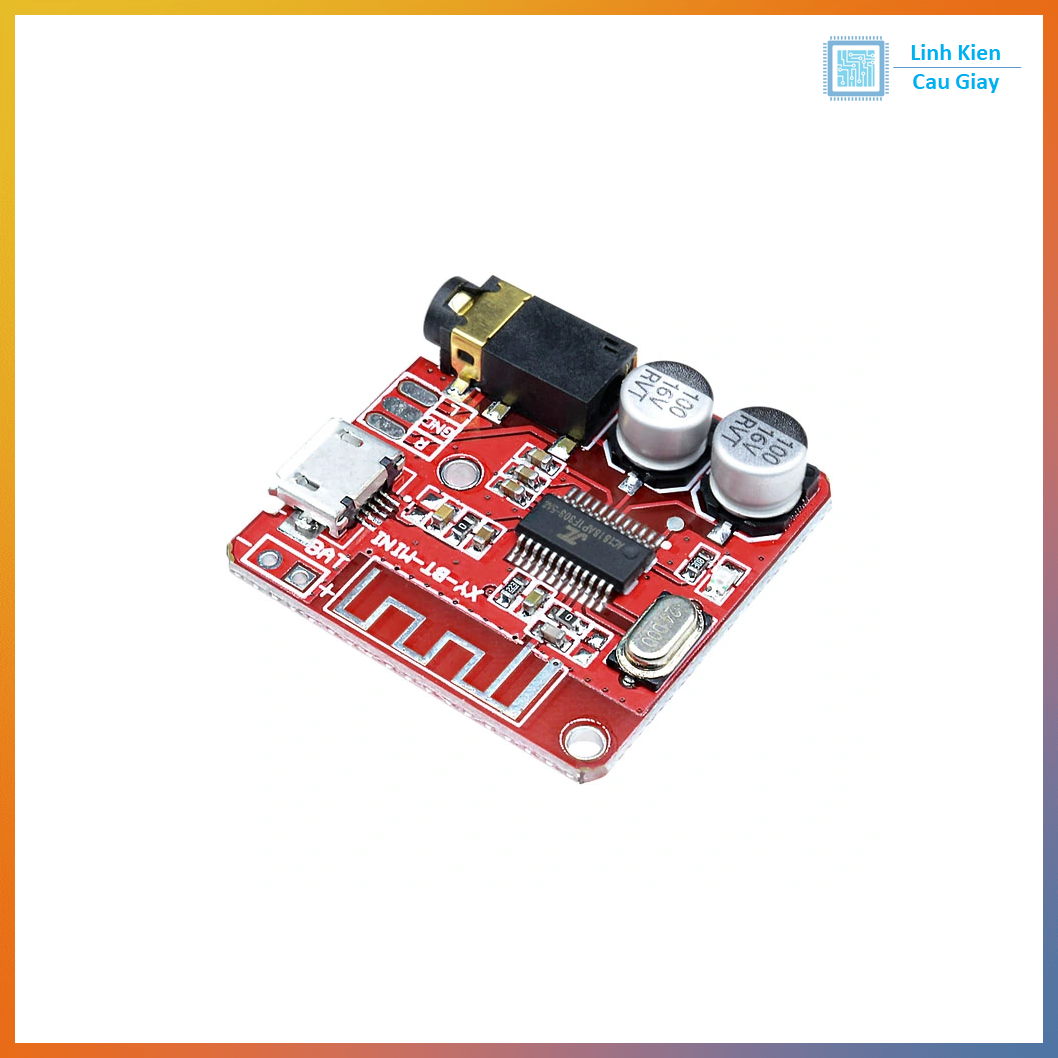

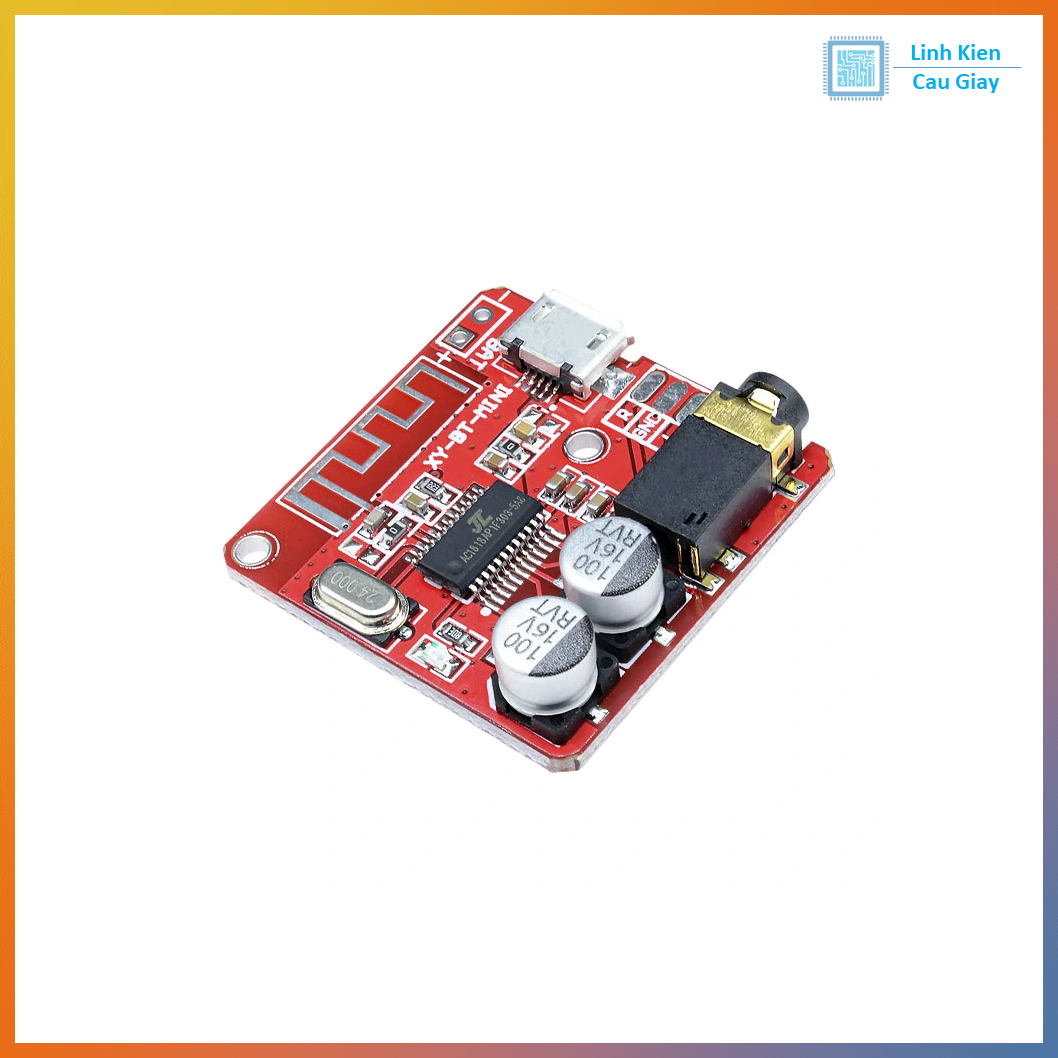

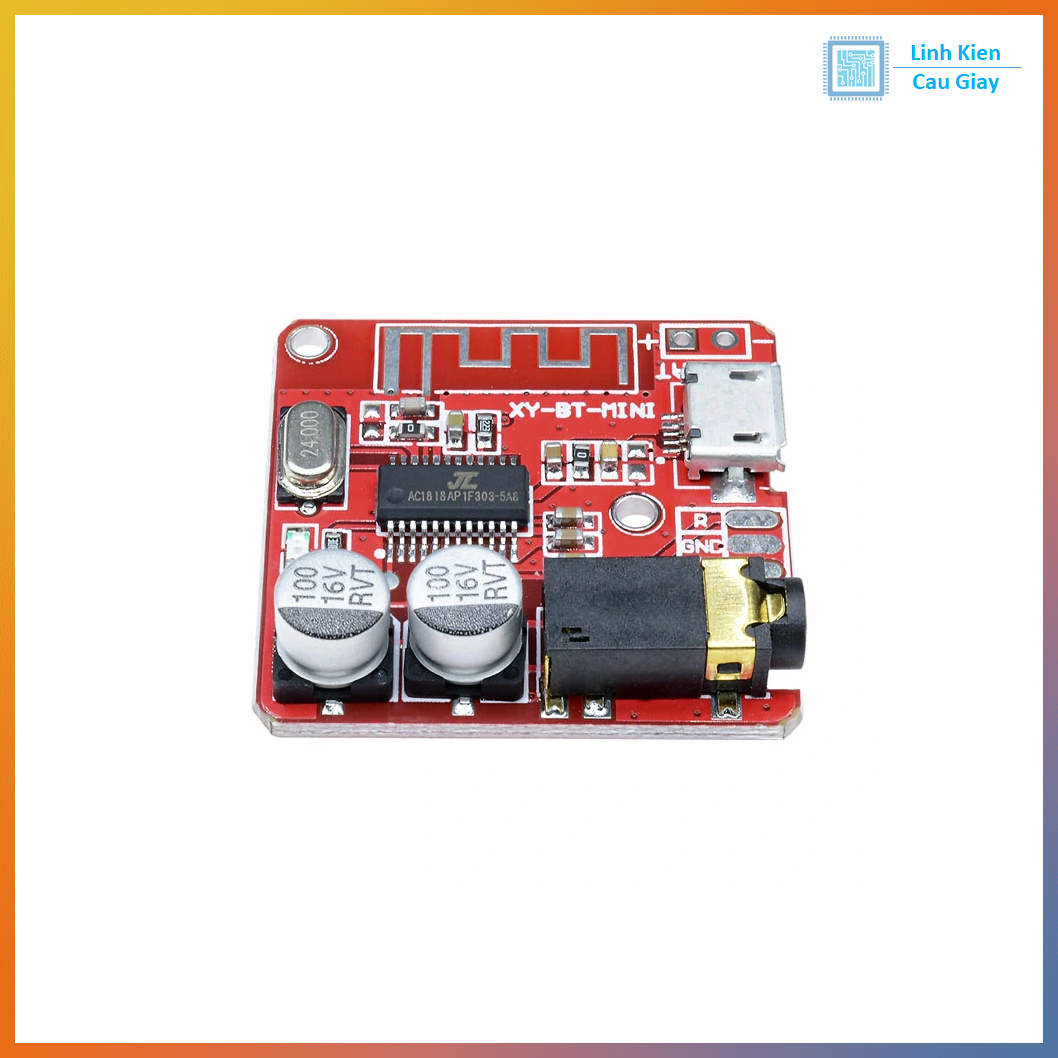

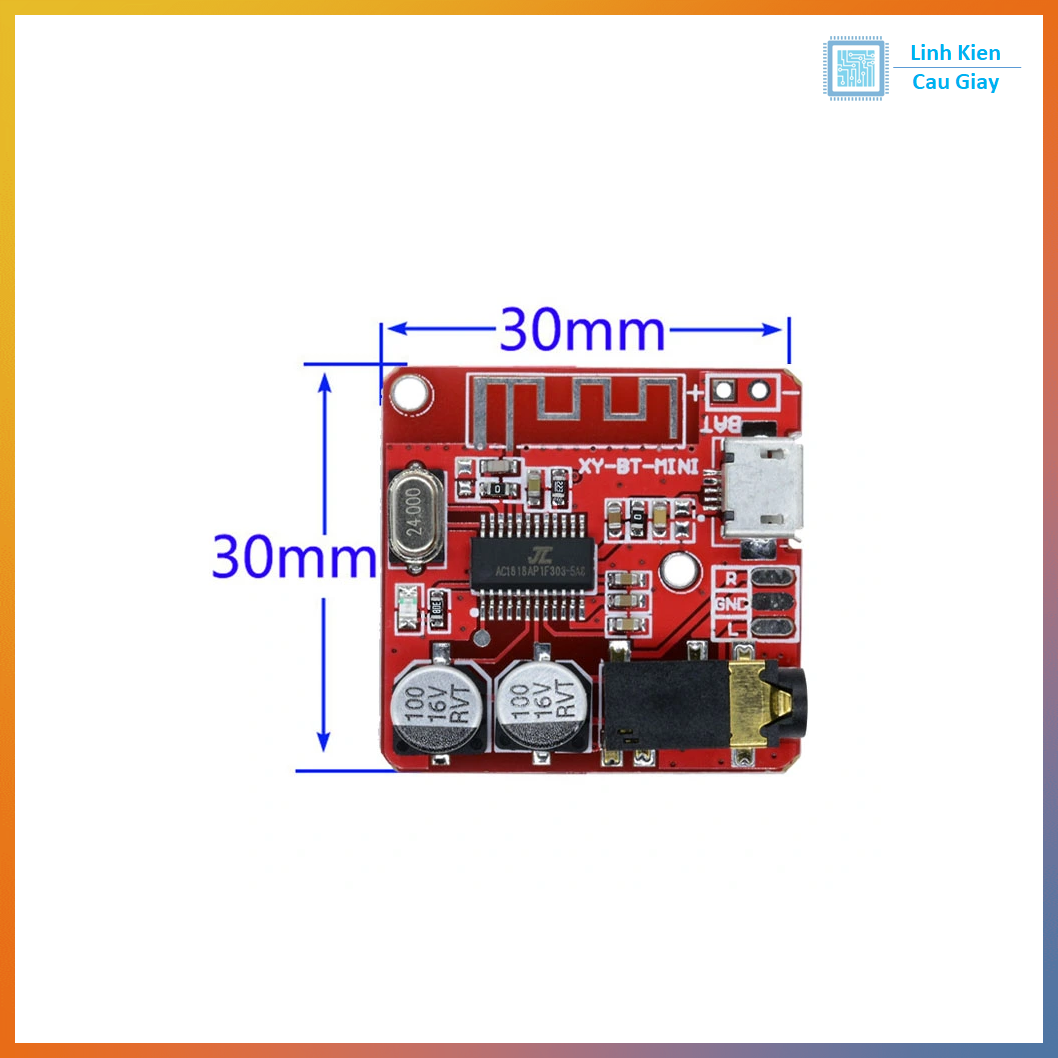

Hình ảnh
