MODULE LOA MINI 2X3W PAM8403 CÓ TRIẾT ÁP

(Mã SP:CG000213)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

21.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

Module Khuếch Đại Âm Thanh PAM8403 2x3W Mini là giải pháp hoàn hảo cho các dự án âm thanh nhỏ gọn. Sử dụng IC PAM8403 Class D, module cung cấp công suất 3W mỗi kênh, mang lại âm thanh rõ nét, ít nhiễu. Tích hợp chiết áp điều chỉnh âm lượng tiện lợi, thiết kế siêu nhỏ gọn, phù hợp cho loa di động, ampli tự chế hoặc các ứng dụng điện tử DIY. Module hoạt động với nguồn điện thấp (2.5-5.5V), lý tưởng cho pin lithium hoặc USB.

Đặc điểm nổi bật:

  • Công suất: 2x3W (stereo).

  • Tích hợp chiết áp điều chỉnh âm lượng.

  • Hiệu suất cao (>90%), ít tỏa nhiệt.

  • Kích thước nhỏ gọn: 29.5 x 20.2 x 15mm.

  • Giá thành hợp lý, dễ dàng sử dụng cho người mới bắt đầu.

Ứng dụng

  • Loa Bluetooth tự chế: Kết hợp với module Bluetooth để tạo loa không dây.

  • Ampli mini: Sử dụng trong các hệ thống âm thanh nhỏ gọn cho điện thoại, laptop, PC.

  • Dự án DIY: Lý tưởng cho các dự án điện tử, học tập hoặc thực hành về mạch khuếch đại.

  • Hệ thống âm thanh di động: Phù hợp cho loa di động, máy nghe nhạc MP3, hoặc loa karaoke mini.

  • Nâng cấp thiết bị: Cải thiện chất lượng âm thanh cho các thiết bị cũ.

Sơ đồ chân

Module PAM8403 2x3W có các chân kết nối như sau:

  • VCC: Nguồn dương (2.5-5.5V DC, khuyến nghị 5V).

  • GND: Nguồn âm (đất).

  • L-IN: Đầu vào tín hiệu âm thanh kênh trái (Left).

  • R-IN: Đầu vào tín hiệu âm thanh kênh phải (Right).

  • L-OUT: Đầu ra kênh trái (kết nối với loa trái).

  • R-OUT: Đầu ra kênh phải (kết nối với loa phải).

  • Chiết áp: Điều chỉnh âm lượng (tích hợp trên module).

Lưu ý: Một số module có jack 3.5mm hoặc cổng AV cho tín hiệu vào. Kiểm tra sơ đồ chân trong datasheet trước khi kết nối.

Thông số kĩ thuật

  • Chip: PAM8403 (Class D).

  • Công suất đầu ra: 3W + 3W (2 kênh stereo).

  • Nguồn điện: 2.5-5.5V DC (khuyến nghị 5V/1.2A).

  • Trở kháng loa: 4-8Ω (khuyến nghị 4Ω).

  • Tần số đáp ứng: 20Hz - 20kHz.

  • Hiệu suất: >90%.

  • Kích thước: 29.5 x 20.2 x 15mm.

  • Trọng lượng: ~10g.

  • Tích hợp: Bộ lọc nhiễu L-C, chiết áp điều chỉnh âm lượng.

Hướng dẫn sử dụng

  1. Chuẩn bị:

    • Nguồn điện 2.5-5.5V DC (khuyến nghị USB 5V hoặc pin lithium 3.7V).

    • Loa có trở kháng 4-8Ω, công suất 3-5W.

    • Dây tín hiệu âm thanh (jack 3.5mm hoặc cáp AV).

  2. Kết nối:

    • Kết nối nguồn điện vào chân VCC và GND (chú ý không đảo cực).

    • Nối tín hiệu âm thanh từ nguồn (điện thoại, máy tính, hoặc module Bluetooth) vào chân L-IN và R-IN hoặc qua jack 3.5mm.

    • Kết nối loa trái và loa phải với chân L-OUT và R-OUT.

  3. Kiểm tra và sử dụng:

    • Bật nguồn và điều chỉnh âm lượng bằng chiết áp trên module.

    • Kiểm tra chất lượng âm thanh, đảm bảo không có méo tiếng hoặc nhiễu.

    • Đặt module ở nơi thoáng khí để tránh quá nhiệt khi hoạt động lâu.

Lưu ý:

  • Không cấp nguồn vượt quá 5.5V để tránh hỏng module.

  • Đảm bảo loa có trở kháng và công suất phù hợp (4-8Ω, 3-5W).

  • Nếu kết hợp với module Bluetooth, sử dụng cáp 3.5mm hoặc kết nối trực tiếp L-GND-R.

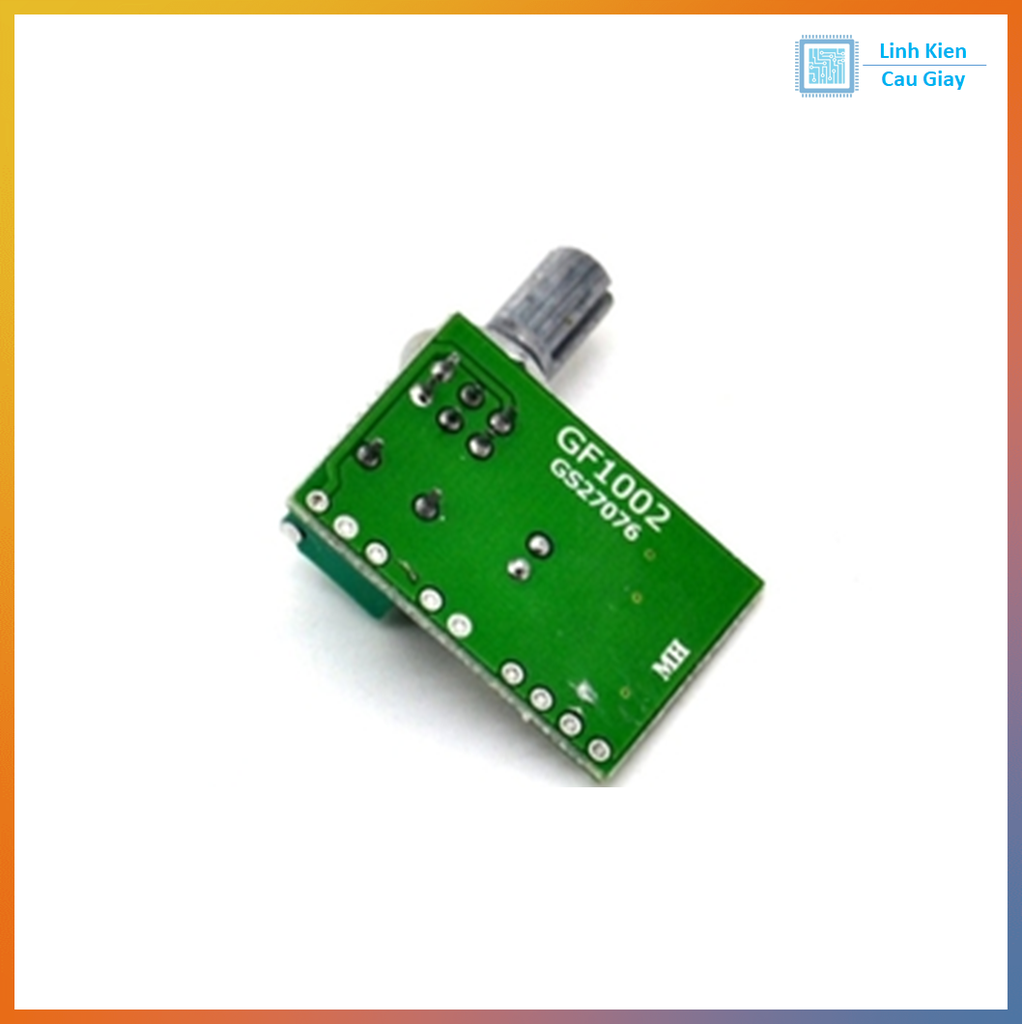

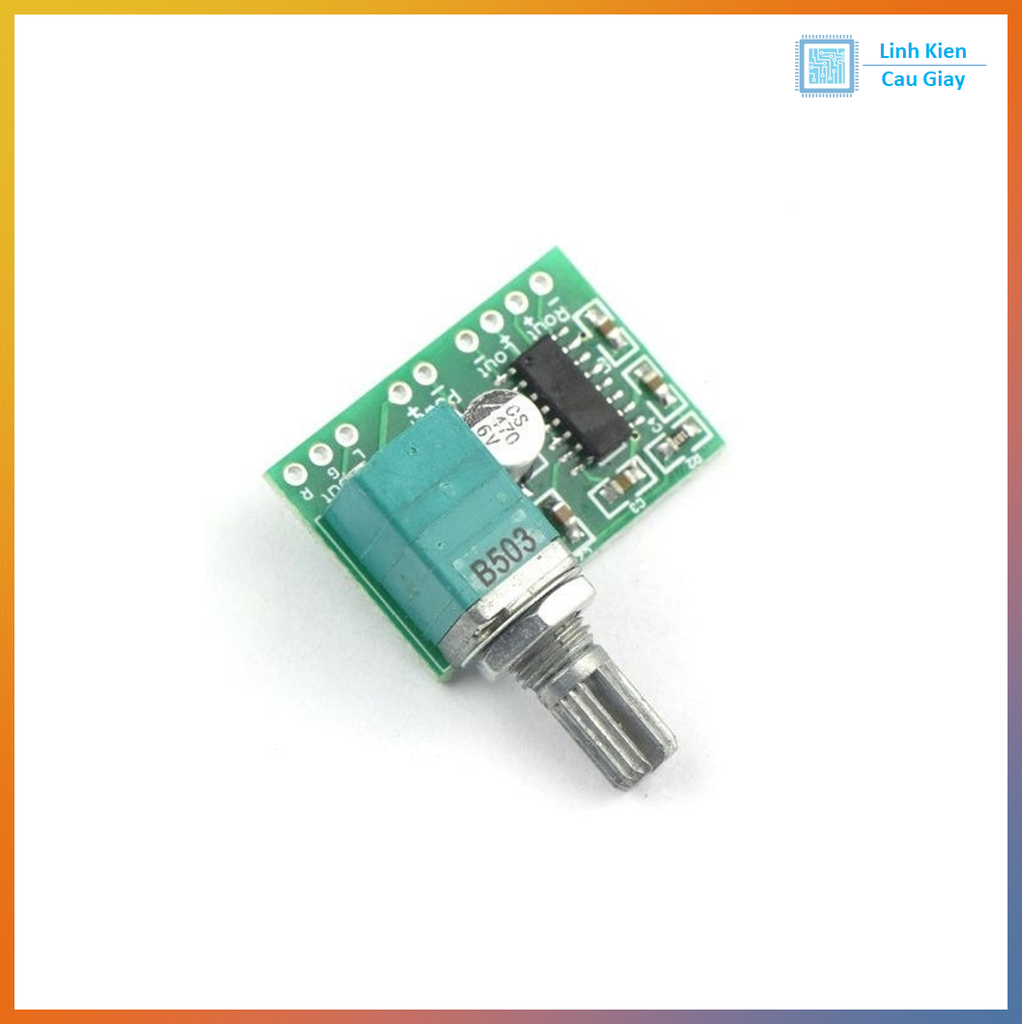

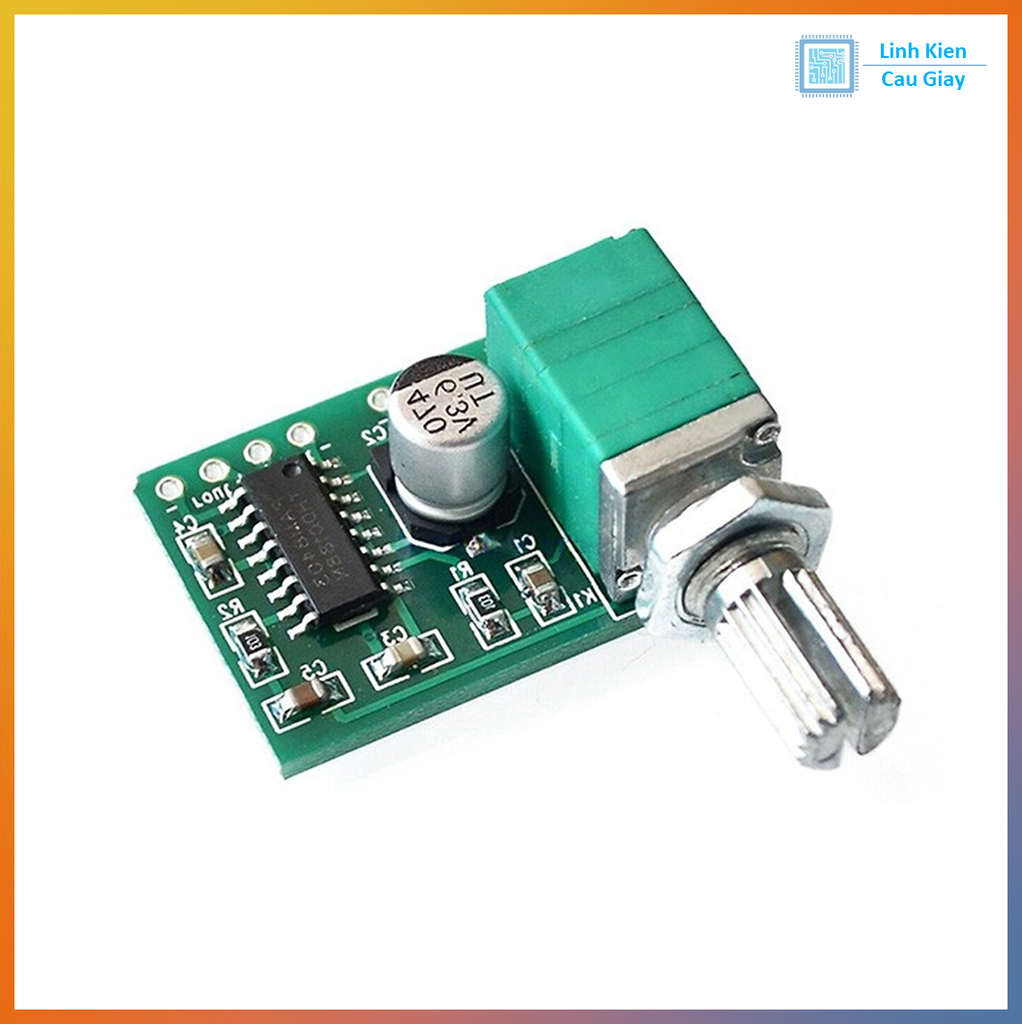

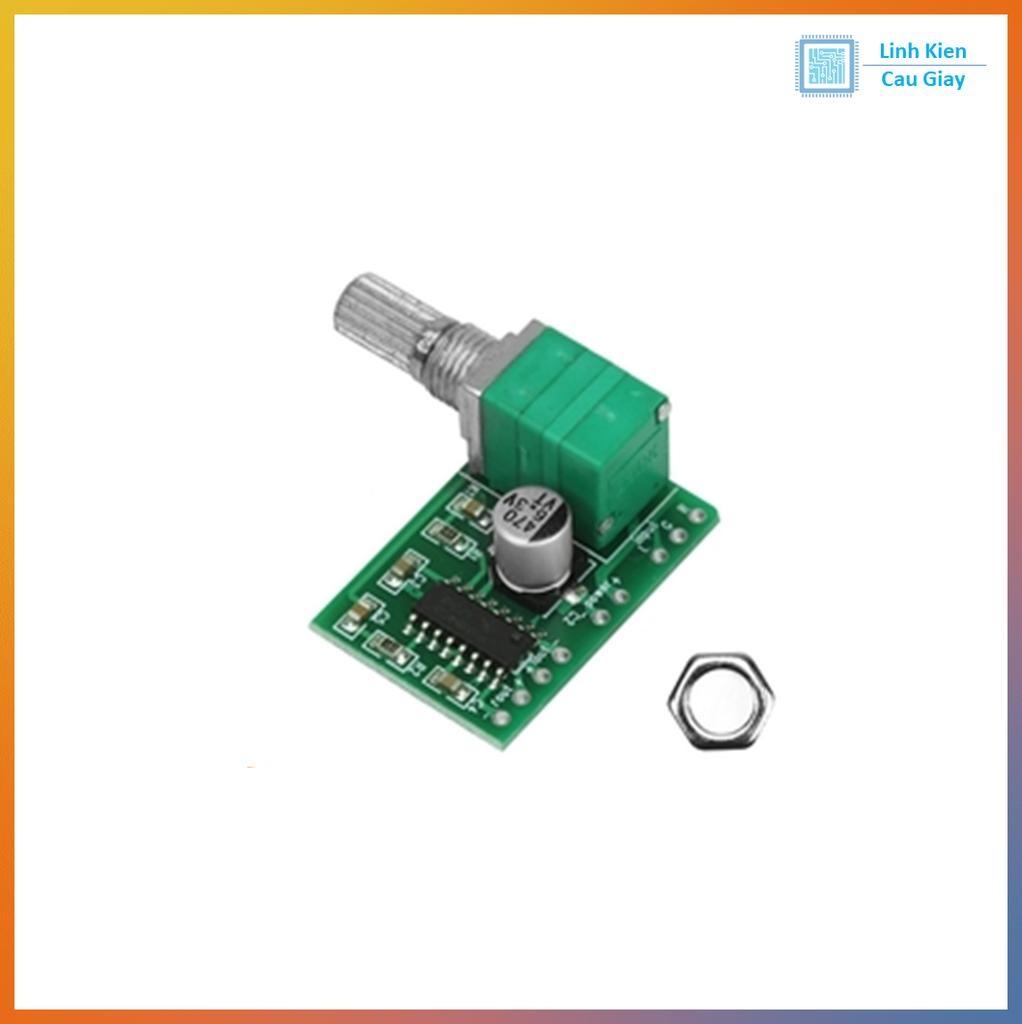

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
