Module khuếch đại âm thanh TDA8932 – 35W Class D Mono Audio Amplifier

Mô tả sản phẩm

Module TDA8932 sử dụng IC TDA8932 của NXP, thuộc dòng Class D hiệu suất cao, cho công suất đầu ra 35W@8Ω, 24V DC.
Nhờ công nghệ Class D, mạch tiêu thụ điện năng ít, sinh nhiệt thấp, hoạt động bền bỉ và ổn định.
Ngõ ra mono (1 kênh) thích hợp dùng cho loa siêu trầm (subwoofer) hoặc ampli một kênh.

Ứng dụng

• Ampli mini DIY.

• Loa siêu trầm (subwoofer).

• Loa nghe nhạc di động.

• Robot phát nhạc, hệ thống cảnh báo.

• Hệ thống âm thanh nhúng.

Sơ đồ chân

• VCC: nguồn cấp 10–30V DC.

• GND: mass.

• IN+ / IN-: ngõ vào tín hiệu âm thanh (differential input).

• OUT+ / OUT-: ngõ ra loa (mono).

Thông số kĩ thuật

• IC chính: TDA8932 (NXP).

• Công suất: 35W mono @ 8Ω, 24V DC.

• Điện áp hoạt động: 10V – 30V DC (khuyến nghị 12V–24V).

• Hiệu suất: > 90%.

• Trở kháng loa hỗ trợ: 4Ω – 8Ω.

• Tần số đáp ứng: 20Hz – 20kHz.

• Ngõ vào: tín hiệu analog (AUX, DAC, MP3, PC).

• Kích thước module: ~ 32mm x 24mm x 12mm.

Hướng dẫn sử dụng

• Cấp nguồn DC 12–24V vào VCC và GND (nguồn ≥ 2A để đạt công suất lớn).

• Kết nối tín hiệu âm thanh (AUX, DAC, MP3) vào IN+ và IN-.

• Nối loa 4–8Ω vào OUT+ và OUT-.

• Tránh chập mạch hoặc cắm loa sai cực để bảo vệ IC.

• Có thể dùng thêm biến trở/volume control ở ngõ vào để chỉnh âm lượng.

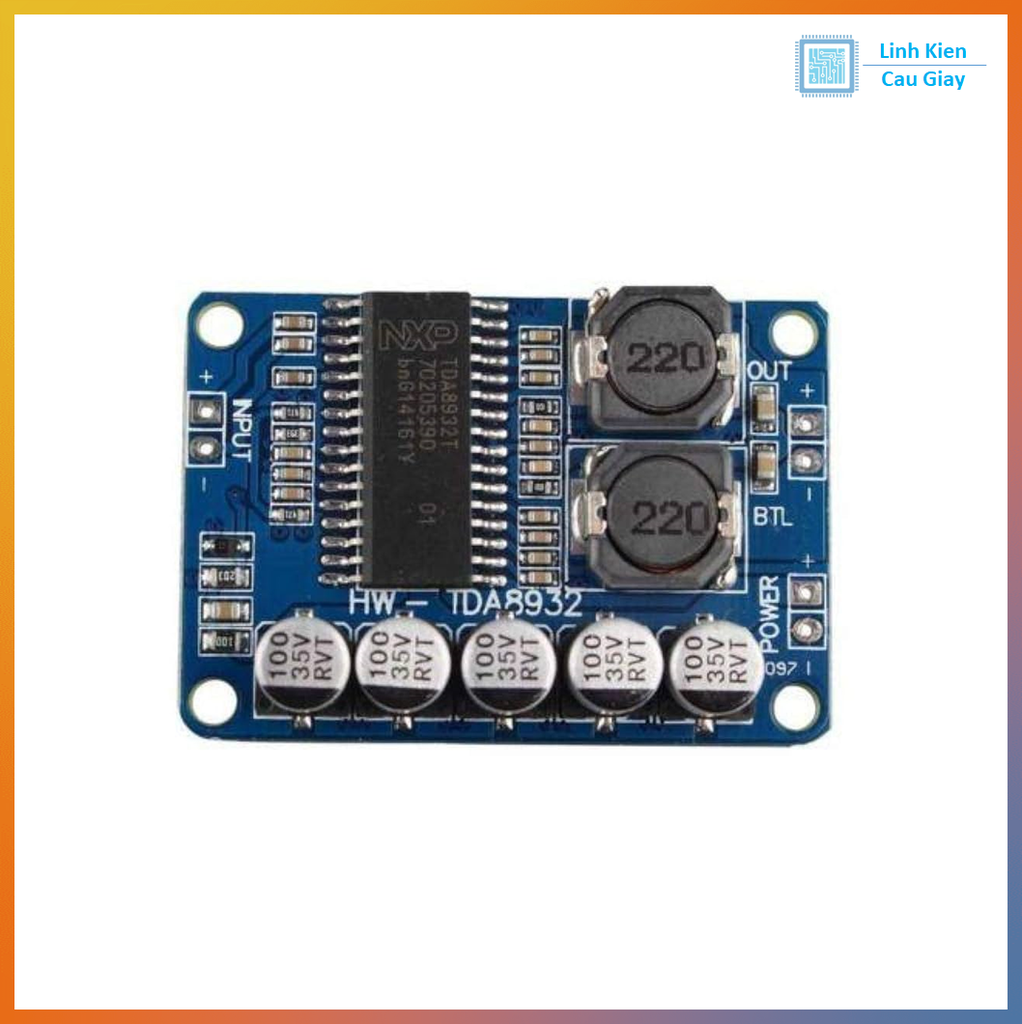

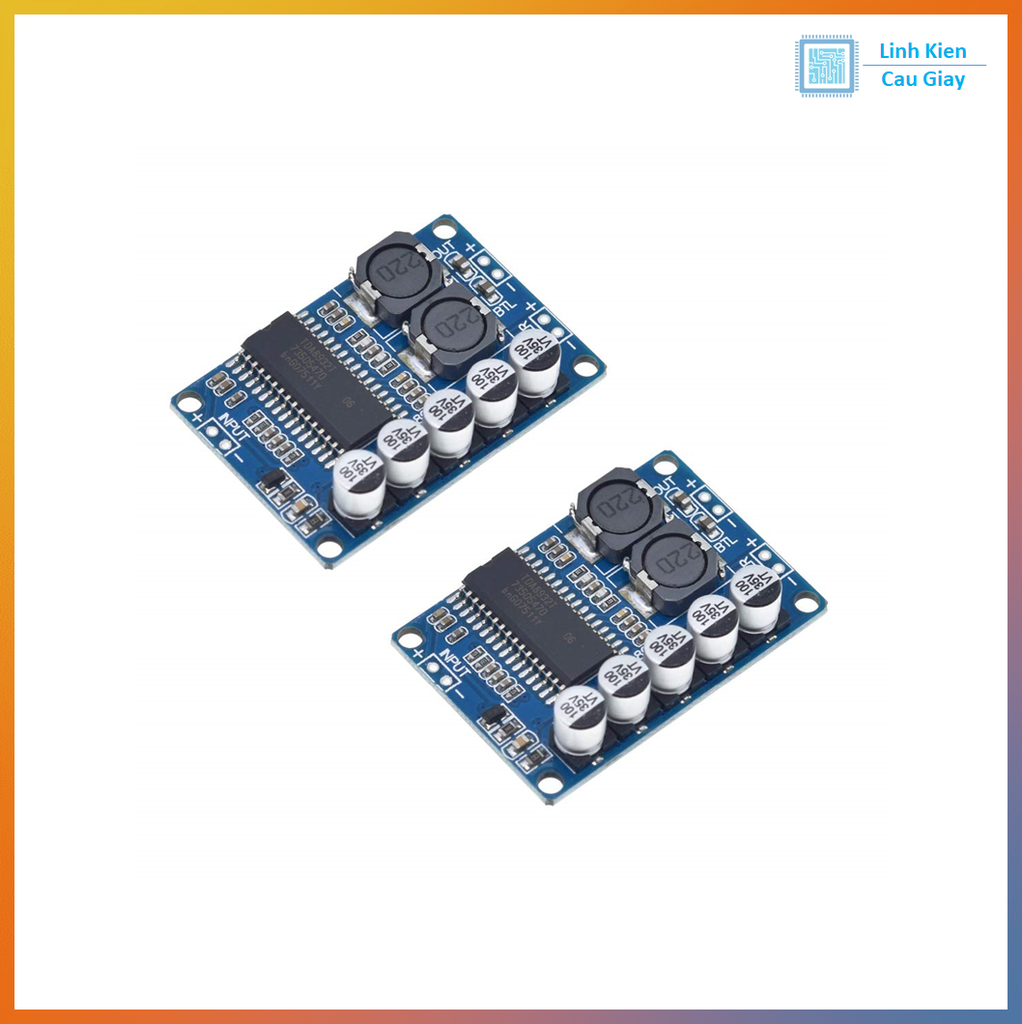

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
