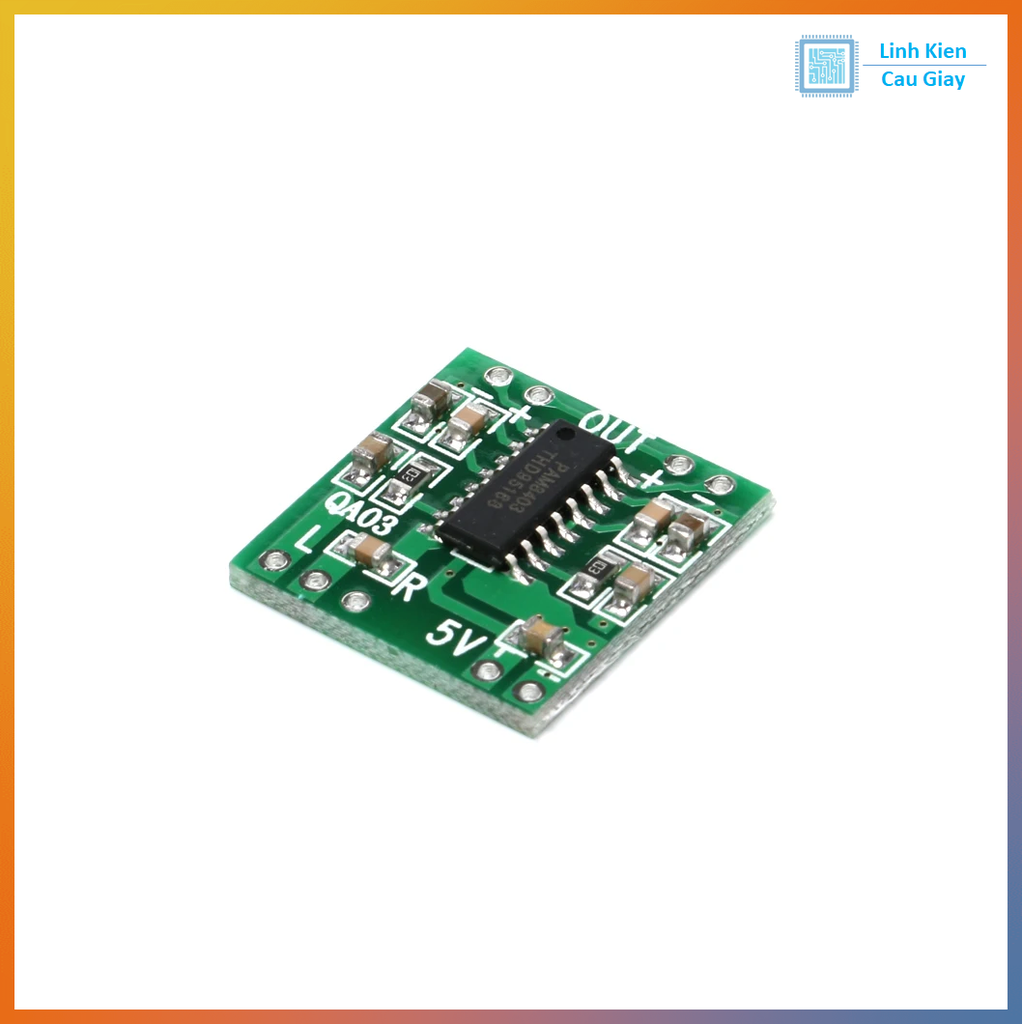

Module Khuếch đại kỹ thuật số 2 * 3W MiNi PAM8430

Module Khuếch đại kỹ thuật số 2 * 3W MiNi PAM8430

(Mã SP:CG000108)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

10.500₫

Mô tả :

Module PAM8430 là mạch khuếch đại âm thanh kỹ thuật số Class-D, công suất 2 kênh x 3W, hiệu suất cao, ít tỏa nhiệt, hoạt động ổn định với nguồn 5V. Ứng dụng trong loa mini, máy nghe nhạc, robot phát nhạc, hệ thống âm thanh nhúng và các dự án DIY.

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

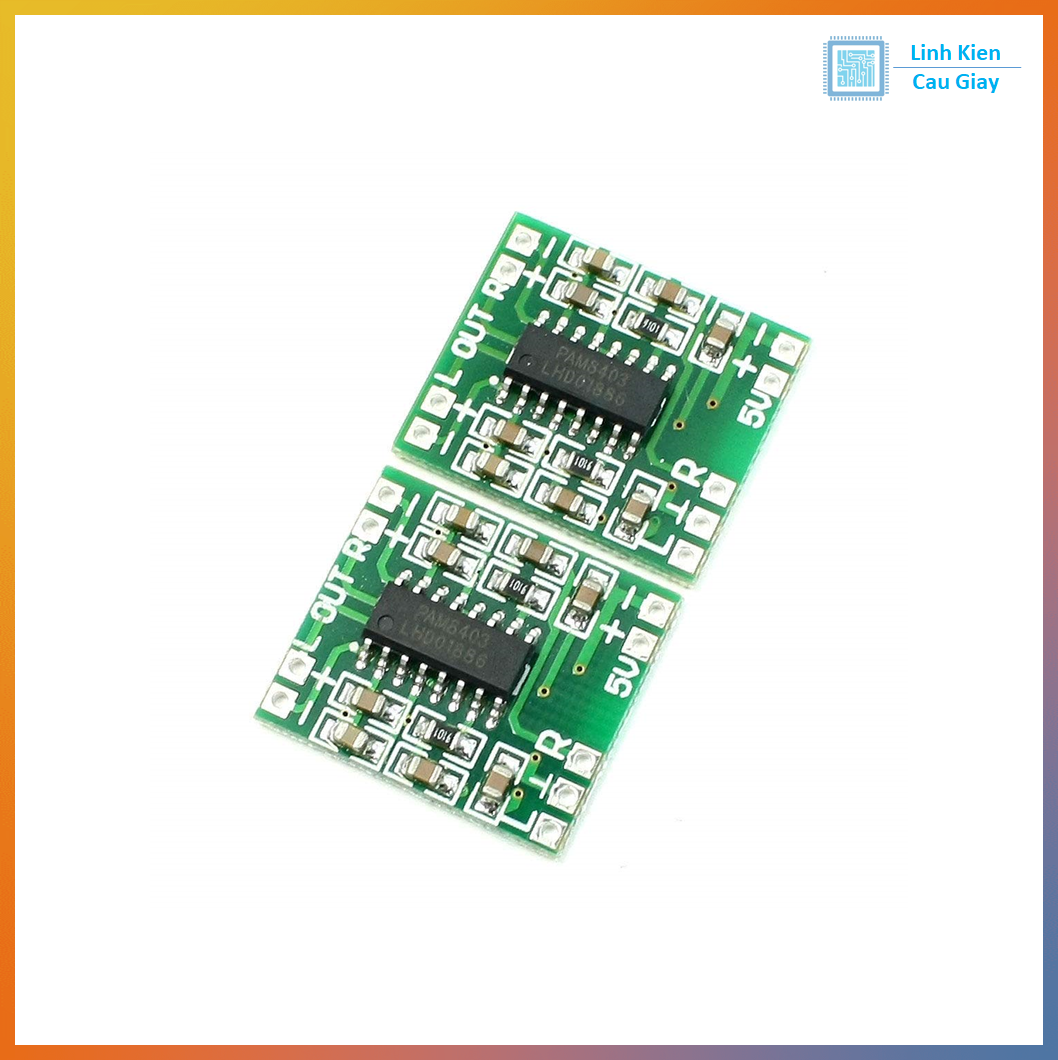

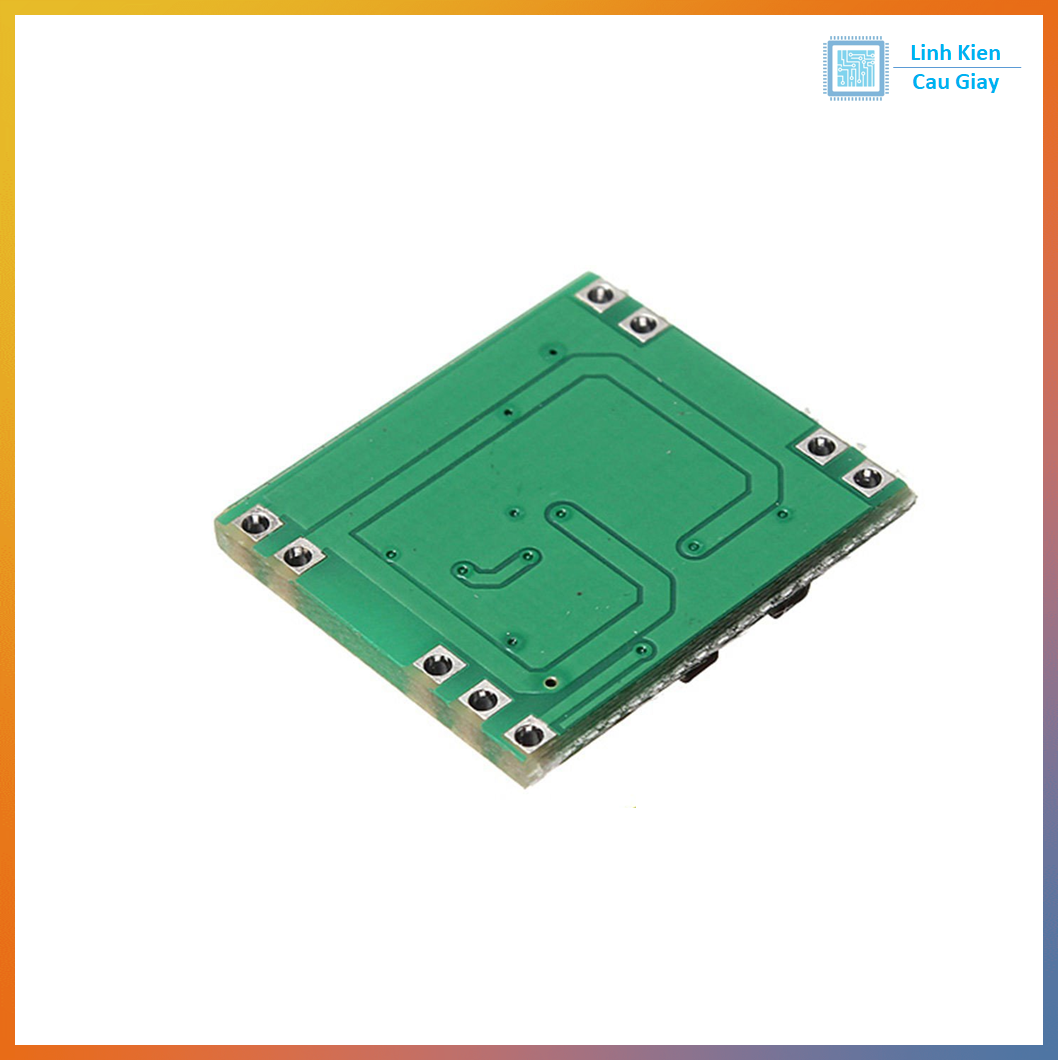

Module khuếch đại kỹ thuật số 2x3W Mini PAM8430 – PAM8430 Class-D Stereo Audio Amplifier

Mô tả sản phẩm

Module PAM8430 sử dụng IC khuếch đại Class-D hiệu suất cao, hỗ trợ 2 kênh âm thanh stereo, công suất tối đa 3W mỗi kênh (2x3W) khi cấp nguồn 5V.
Ưu điểm: kích thước nhỏ gọn, tiết kiệm năng lượng, ít sinh nhiệt, chất lượng âm thanh tốt.
Có thể kết nối trực tiếp với loa 4Ω–8Ω công suất nhỏ, phù hợp cho các sản phẩm loa di động, robot, hệ thống phát nhạc nhúng.

Ứng dụng

Khuếch đại âm thanh cho loa mini DIY.
Máy phát nhạc MP3 từ thẻ nhớ/USB.
Robot phát nhạc, hệ thống cảnh báo bằng giọng nói.
Thiết bị âm thanh cầm tay, đồ chơi phát nhạc.

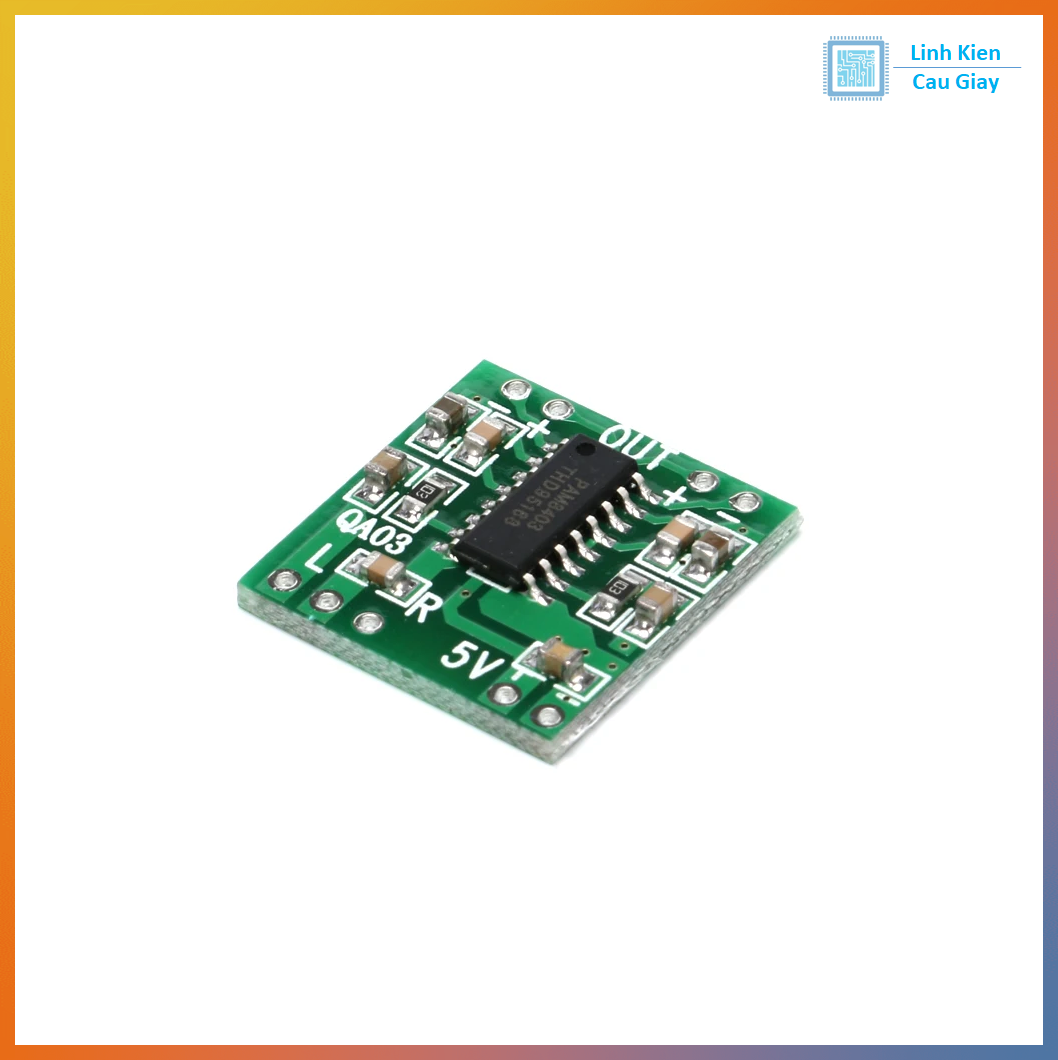

Sơ đồ chân

Thông số kĩ thuật

IC: PAM8430 (Class-D, stereo amplifier).
Điện áp hoạt động: 2.5V – 6V DC (khuyến nghị 5V).
Công suất đầu ra: 2x3W @ 4Ω, 5V.
Hiệu suất: > 85%.
Ngõ ra: Stereo (2 kênh).
Ngõ vào tín hiệu: Analog (có thể lấy từ module MP3, DAC, điện thoại).
Trở kháng loa hỗ trợ: 4Ω – 8Ω.
Kích thước module: ~ 20mm x 15mm.

Hướng dẫn sử dụng

Cấp nguồn 5V DC vào VCC và GND.
Kết nối loa 4–8Ω vào L+/L– và R+/R–.
Ngõ vào tín hiệu âm thanh: nối trực tiếp từ module phát nhạc, điện thoại, máy tính hoặc mạch giải mã MP3.
Đảm bảo nguồn cấp đủ dòng để đạt công suất tối đa.
Tránh nối ngược cực loa để bảo vệ IC.
