Driver điều khiển động cơ bước DMA860H

Mô tả sản phẩm

Driver DMA860H là dòng driver động cơ bước 2 pha công suất lớn, chuyên dùng cho máy CNC, router, máy laser, máy tự động hóa và các hệ thống tải nặng.
DMA860H hỗ trợ dòng lên tới 7.8A, điện áp cấp 24–80VDC, công nghệ điều chế dòng tiên tiến giúp động cơ chạy êm – mạnh – mượt, giảm rung và giảm tiếng ồn ở tốc độ thấp.

Driver hỗ trợ microstep lên đến 1/256, cho độ phân giải cao, phù hợp các hệ thống CNC đòi hỏi độ chính xác tuyệt đối.

Tương thích hoàn toàn với các động cơ bước cỡ lớn NEMA23, NEMA24, NEMA34.

Ứng dụng

• Máy CNC gỗ, CNC kim loại mini

• Máy khắc đá – máy khắc laser

• Máy cơ khí tự động hóa – robot công nghiệp

• Máy đóng gói, máy cắt plasma

• Bàn trượt tuyến tính tải nặng

• Nâng cấp hệ thống driver cho máy CNC cũ

Sơ đồ chân

Tín hiệu điều khiển (5–24V TTL/PLC)

• PUL+ / PUL- → Xung điều khiển bước

• DIR+ / DIR- → Chọn chiều quay

• ENA+ / ENA- → Kích hoạt driver (Enable)

Kết nối động cơ

• A+ / A- → Cuộn A

• B+ / B- → Cuộn B

Nguồn cấp

• VDC+ → 24–80VDC

• VDC− → Mass nguồn

Công tắc DIP (Switch Settings)

• Chọn dòng ra

• Chọn microstep (400 – 51.200 steps/rev)

Thông số kĩ thuật

• Model: DMA860H

• Loại: Driver động cơ bước 2 pha (Step/Dir)

• Dòng điều khiển: 2.4A – 7.8A (Adjustable)

• Điện áp cấp: 24V – 80VDC (khuyến nghị 36–60V để chạy êm nhất)

• Microstep: 1/2 → 1/256

• Tần số xung đầu vào: 200kHz

• Tương thích động cơ:

  • NEMA23 dòng cao

  • NEMA24

  • NEMA34

• Bảo vệ: quá dòng, quá áp, quá nhiệt, ngắn mạch

• Nhiệt độ hoạt động: -10°C → 50°C

Hướng dẫn sử dụng

• Kết nối nguồn 18–80 VAC / 24-100 VDC vào driver.

• Đấu dây động cơ đúng cặp A+/A- và B+/B-.

• Nối dây PUL/DIR/ENA từ controller (Mach3, Mach4, PLC, Arduino…).

• Gạt DIP switch chọn dòng theo đúng thông số động cơ.

• Chọn mức microstep phù hợp với độ phân giải yêu cầu.

• Test chuyển động trước khi chạy tải thật.

• Gắn driver vào vị trí thoáng mát, có quạt hoặc heatsink để tránh quá nhiệt.

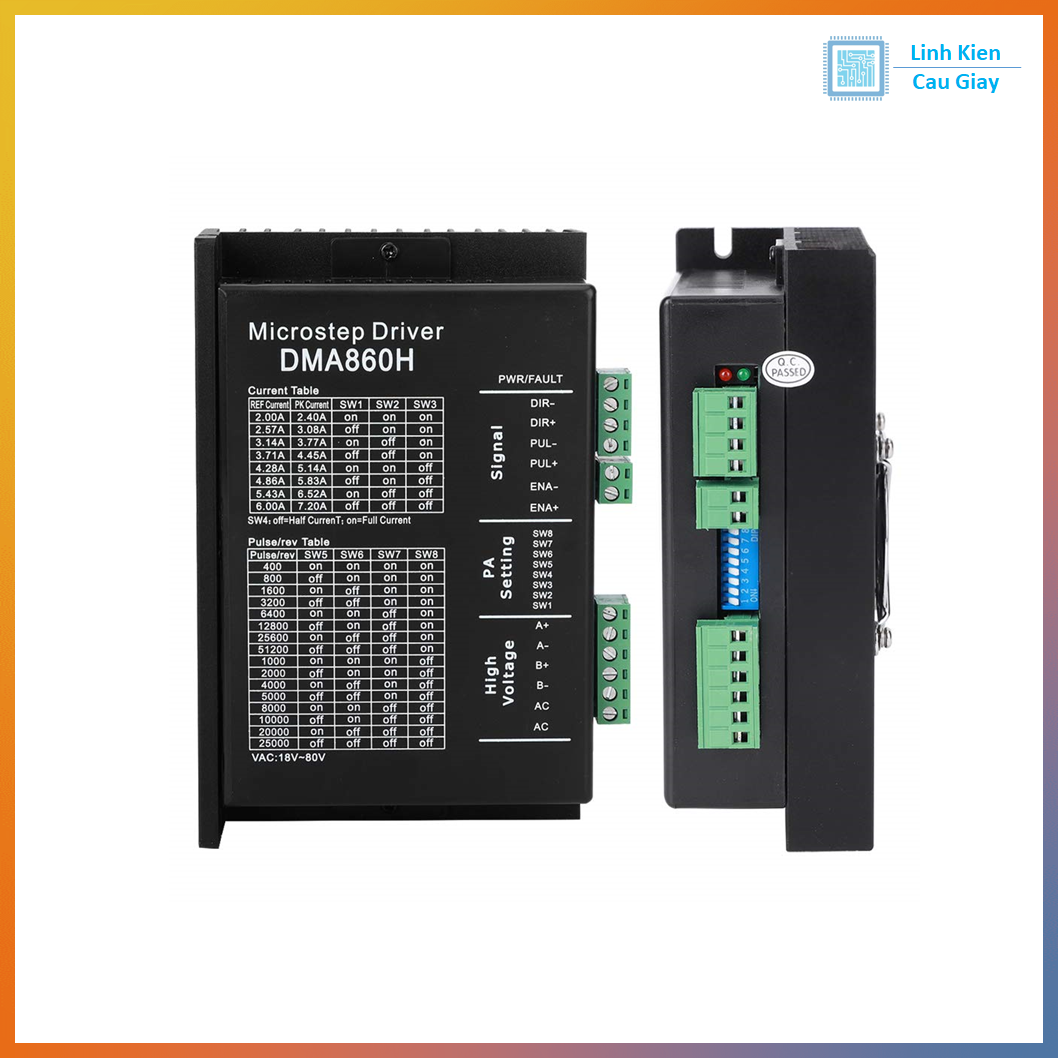

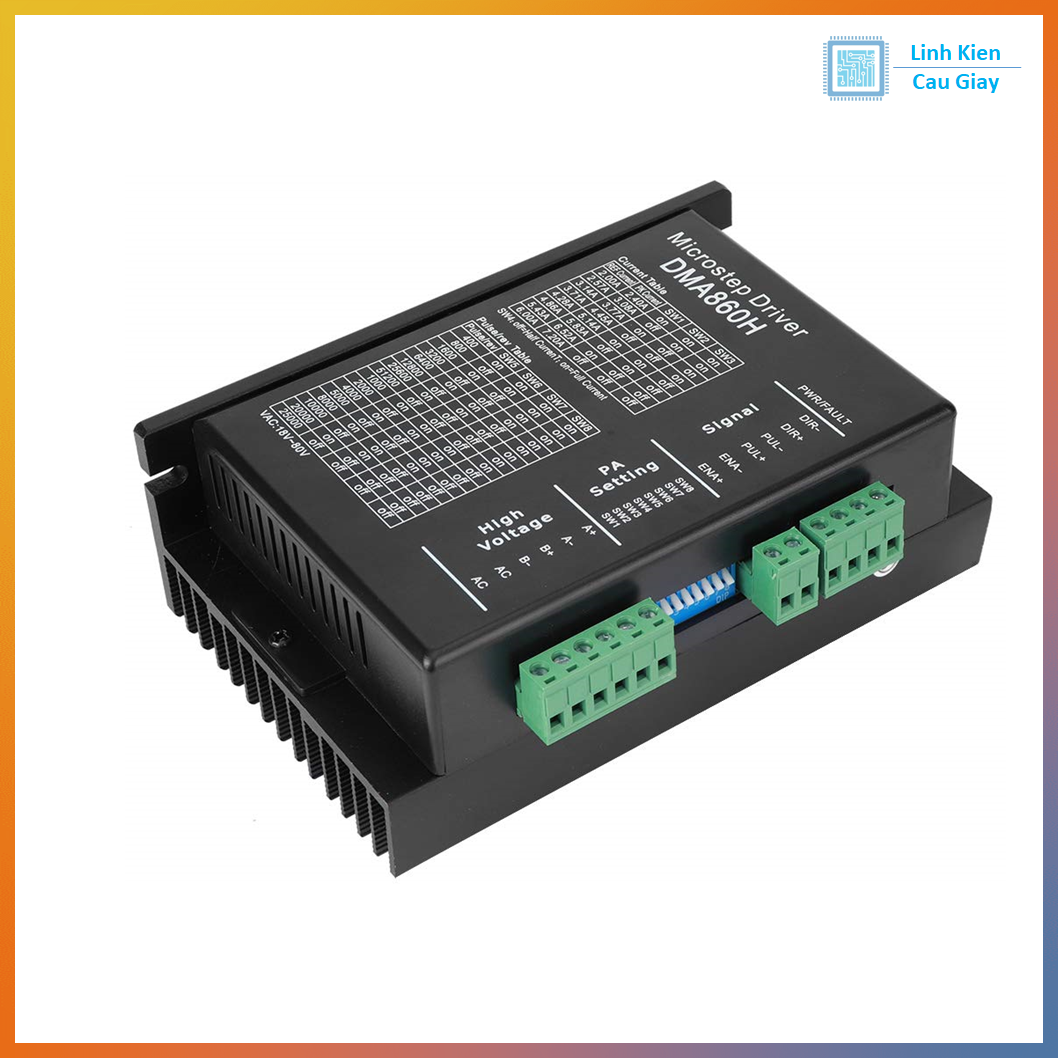

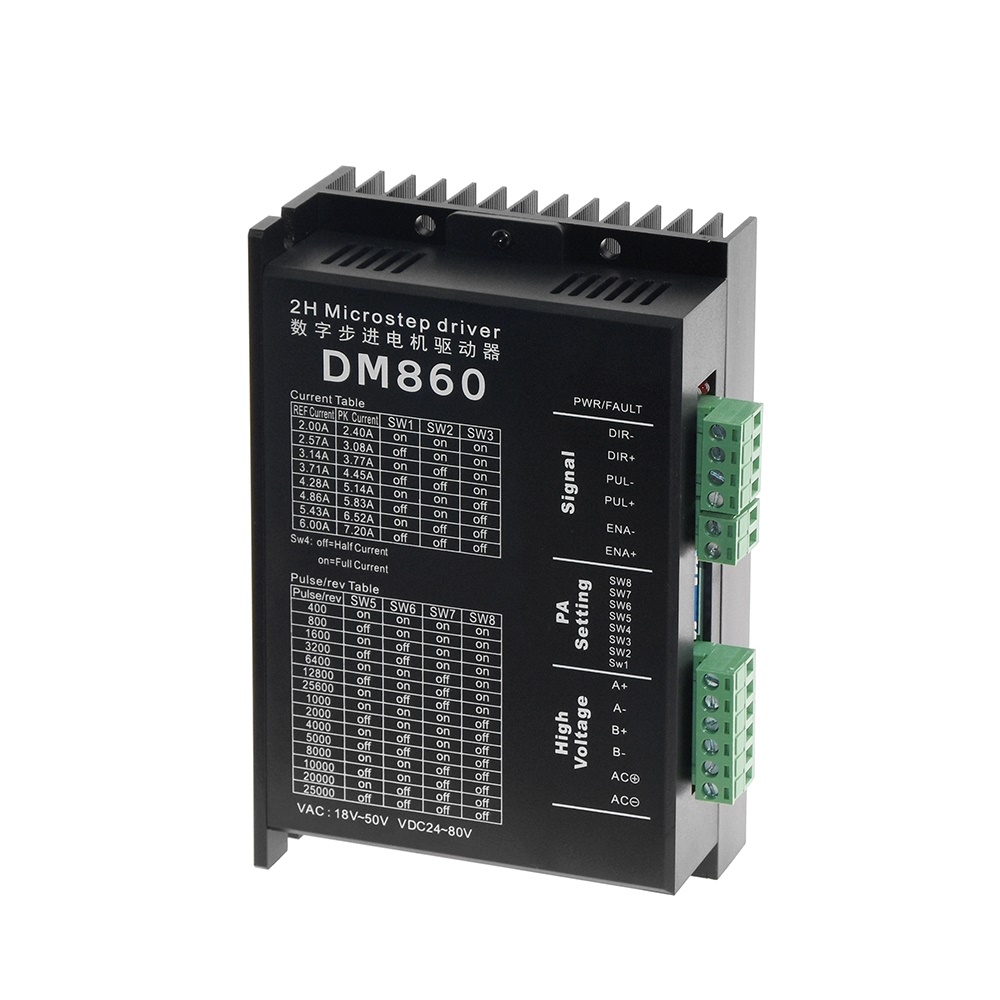

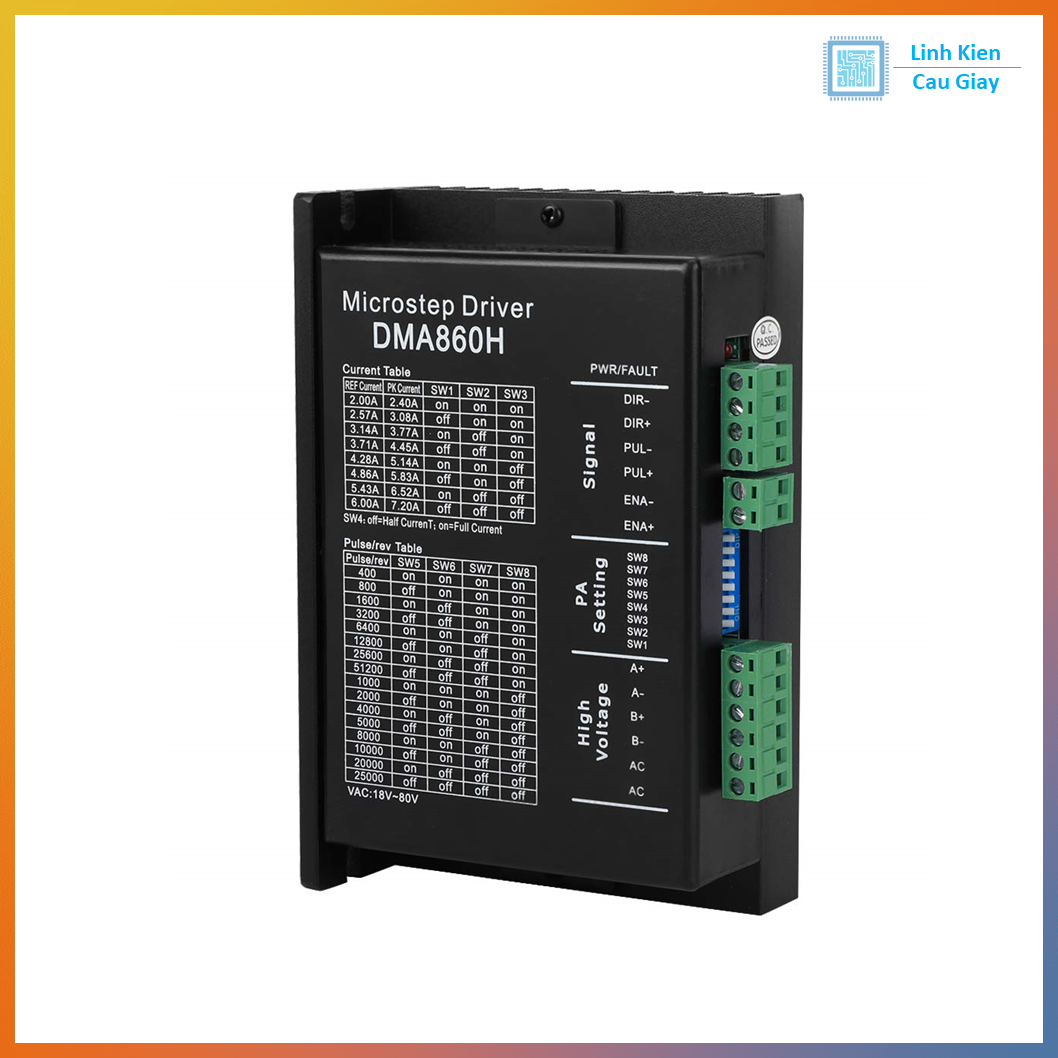

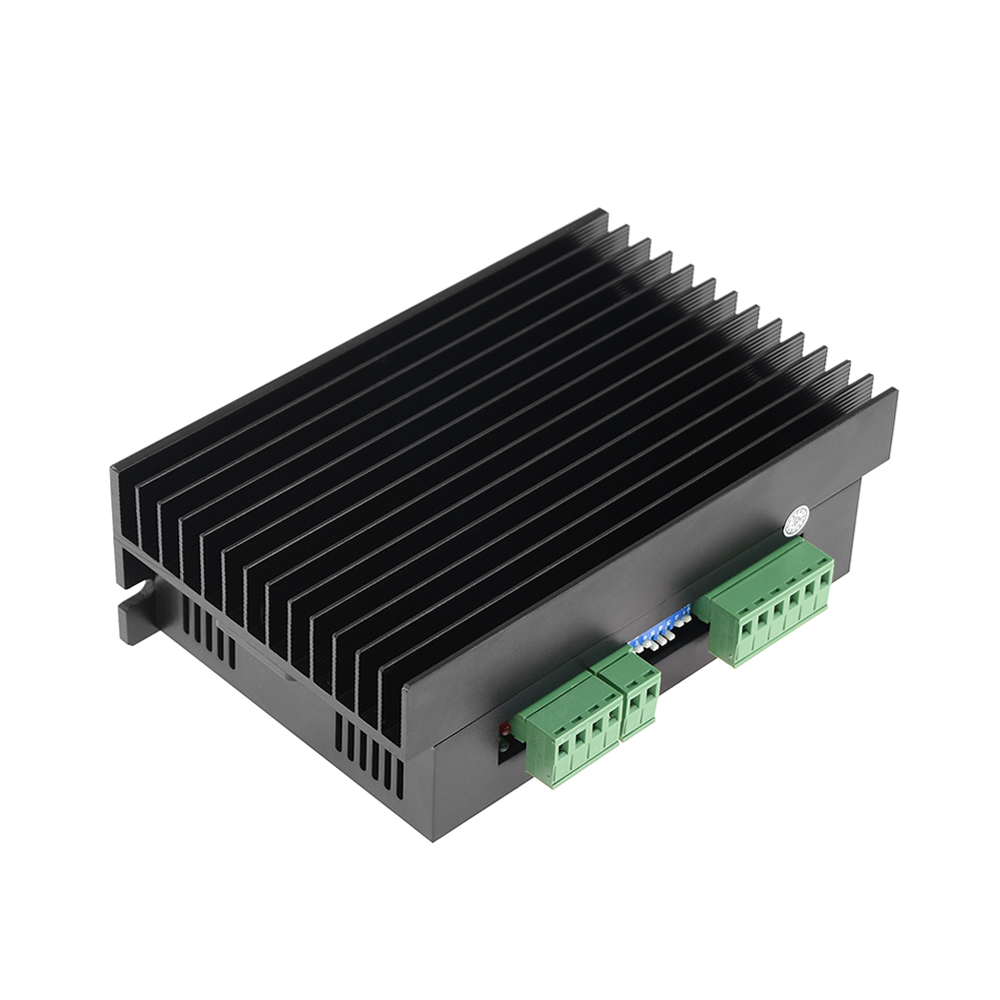

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
