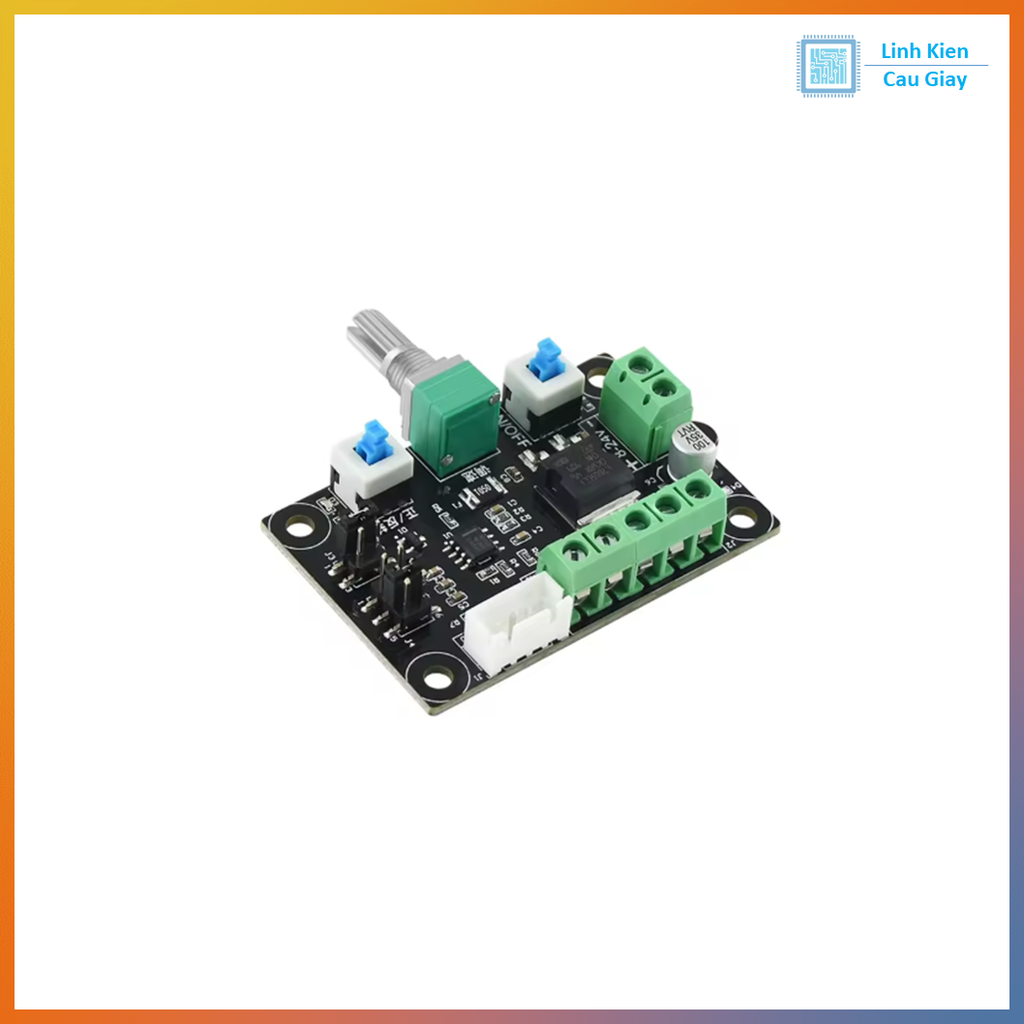

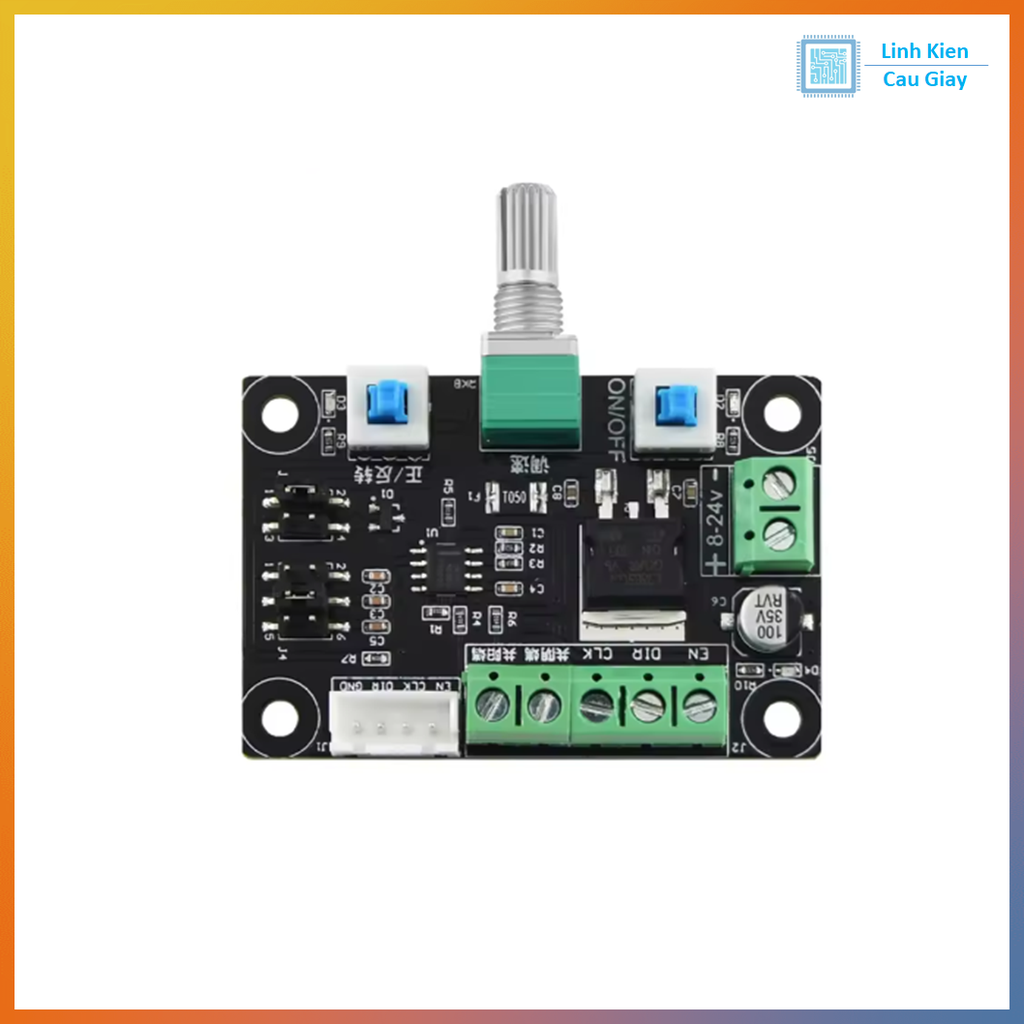

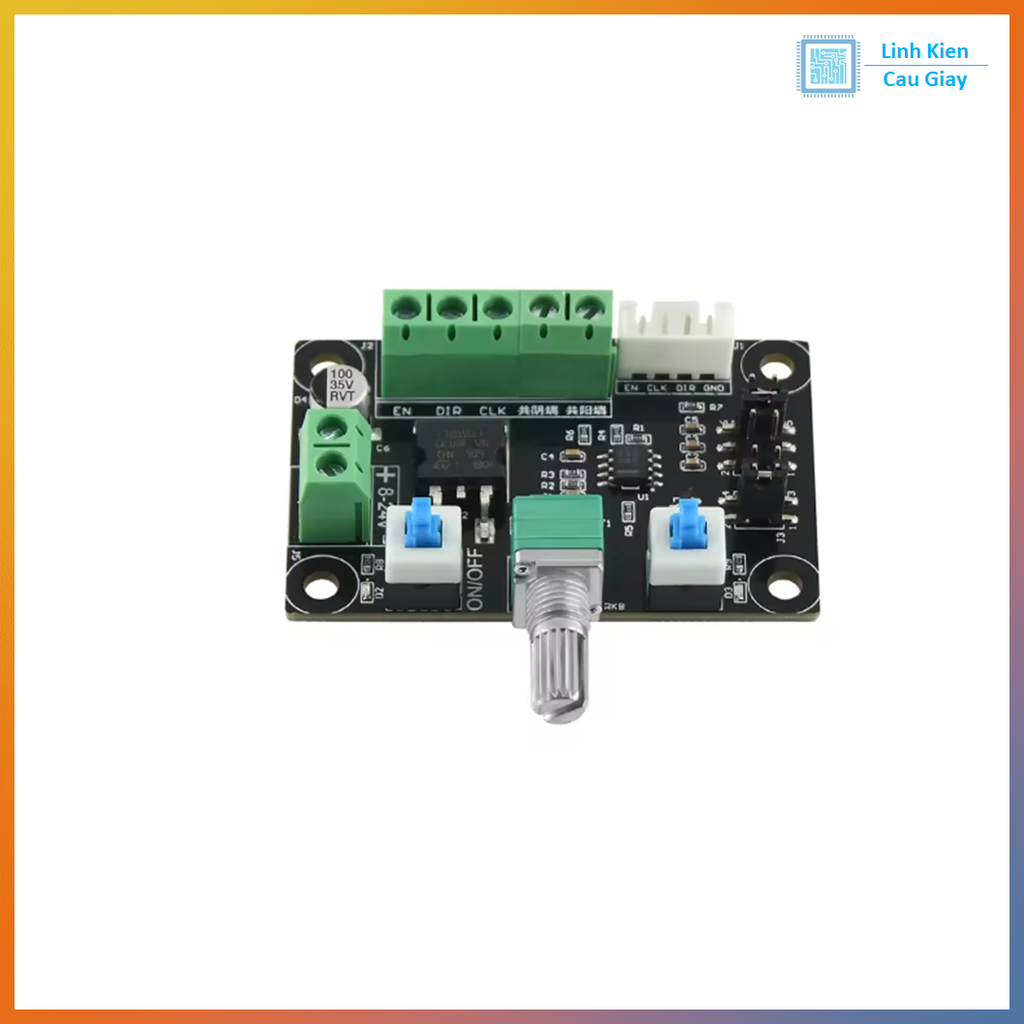

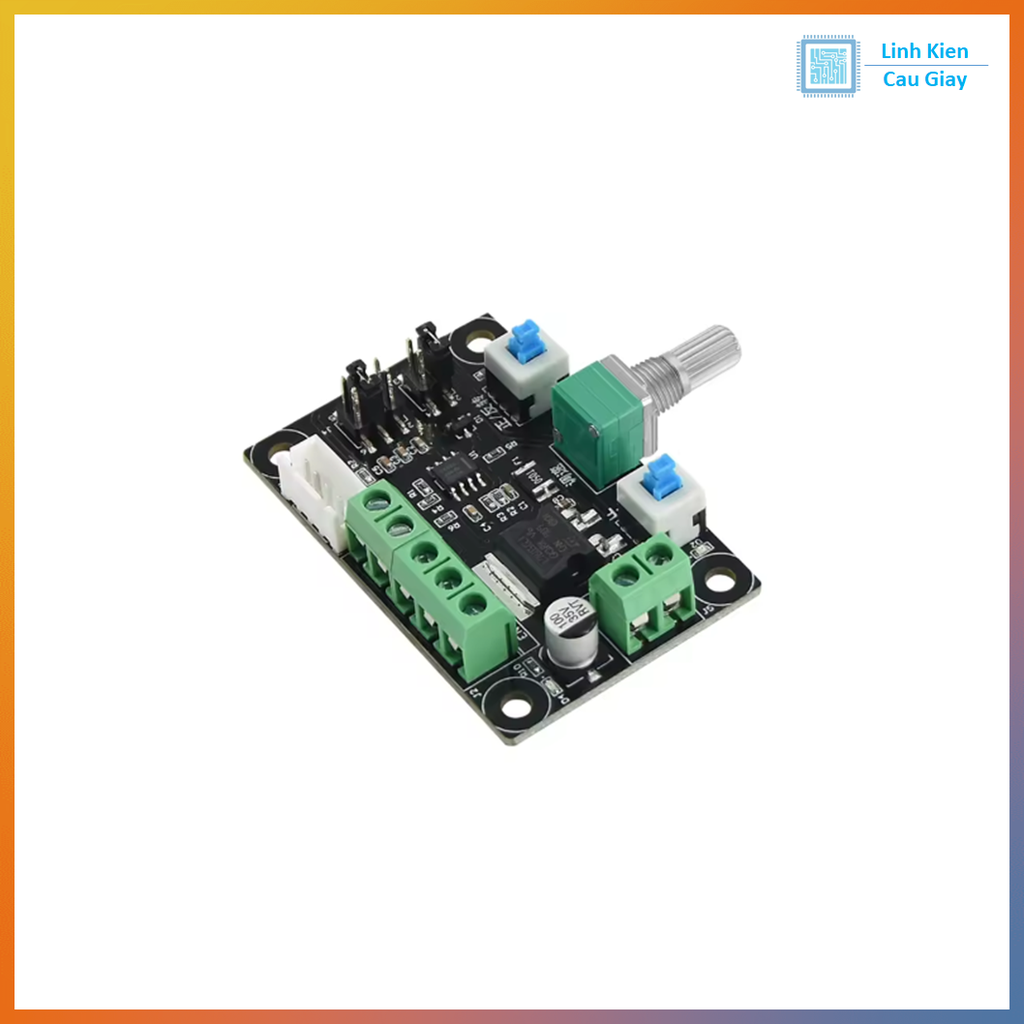

Module điều khiển tín hiệu PWM động cơ bước V1

Mô tả sản phẩm

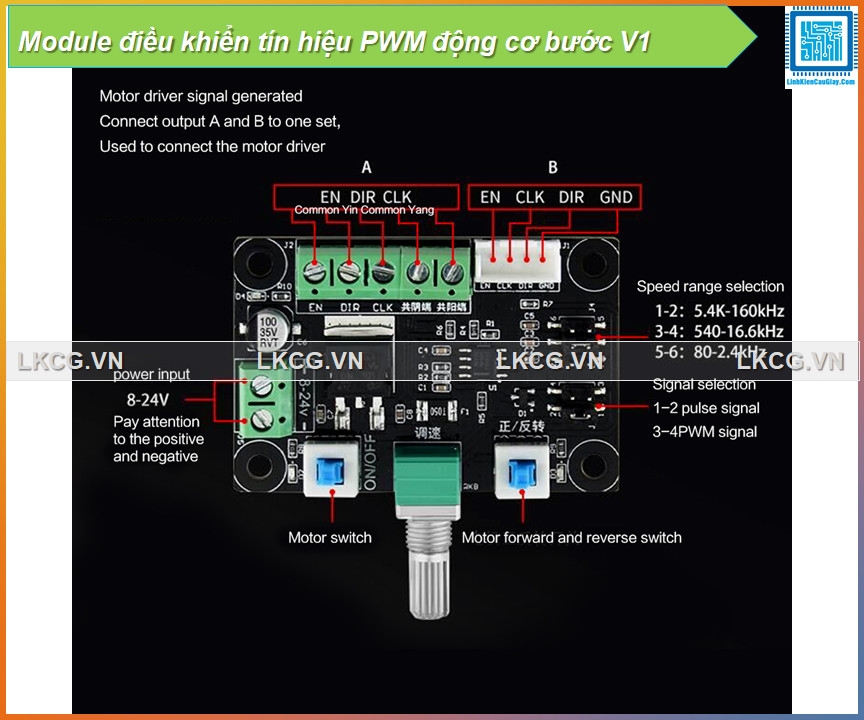

1. mô-đun này là một mô-đun tạo xung, cung cấp tín hiệu điều khiển cho trình điều khiển bước. Để điều khiển động cơ bước, nó phải được trang bị một bộ truyền động.

2. bộ điều khiển đơn giản này + động cơ bước + động cơ bước + nguồn điện DC có thể bao gồm một bộ nền tảng điều khiển đơn giản.

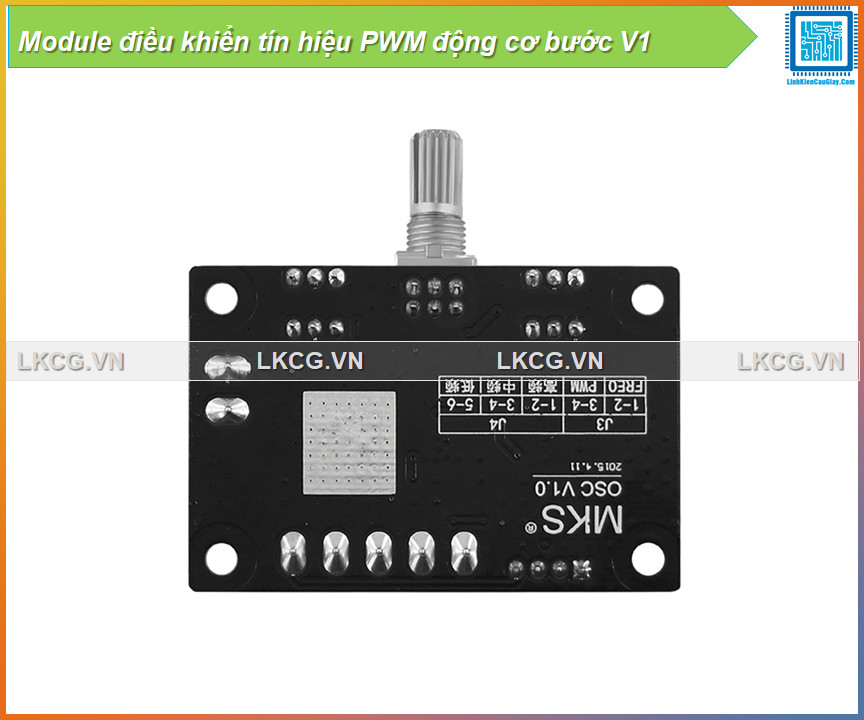

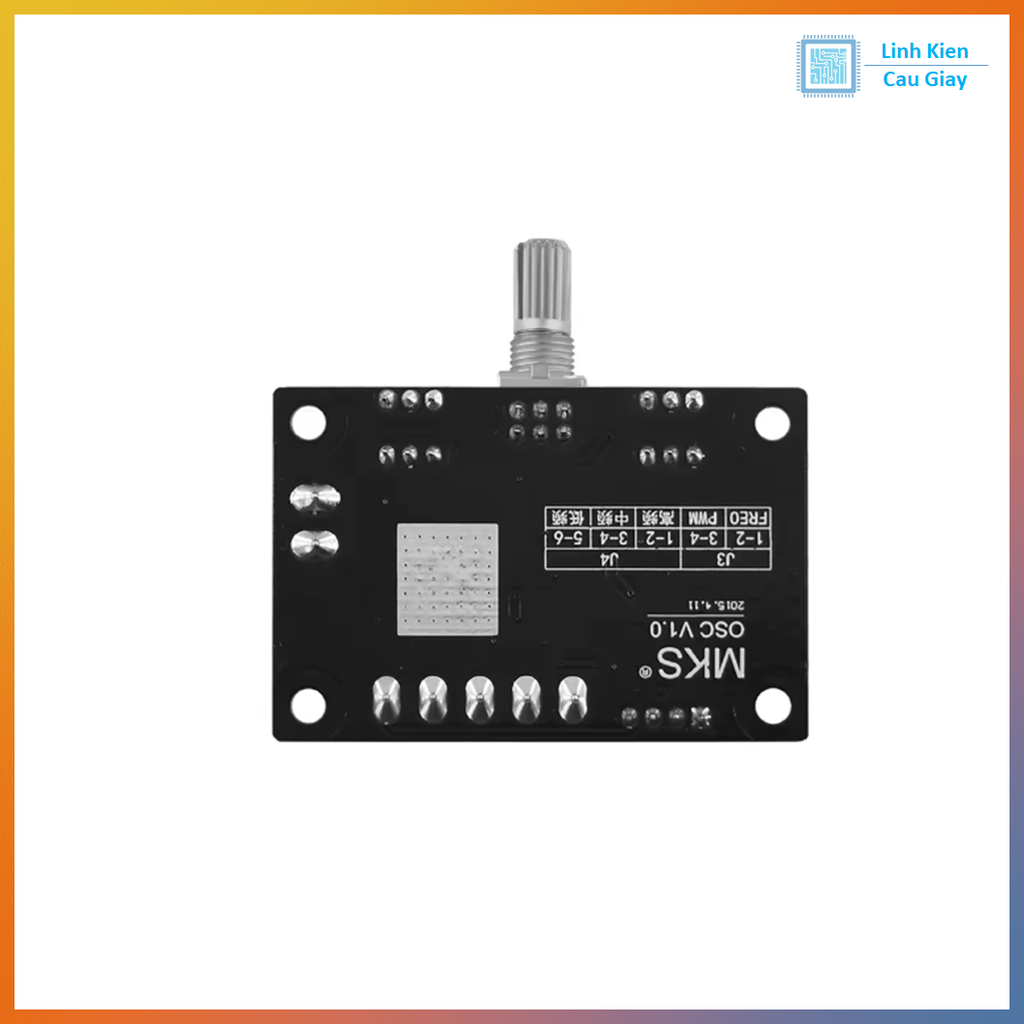

3. bộ điều khiển có cao 5,4k-160khz, trung 540-16,6khz, thấp 80-2,4khz tổng cộng 3 loại tín hiệu tần số thấp có thể được sử dụng để chọn jumper.

4. có thể tạo ra tín hiệu xung, cũng có thể tạo ra tín hiệu PWM, có thể chọn jumper.

5. tần số đo: PUL và kết thúc catốt chung.

DATASHEET:

Thông số kĩ thuật

EN=ENA=FREE       Enable

PUL=PULS=CLK     Pulse

DIR=CW=CWW      Direction

Common anode Connection method (B)

EN+  PUL+   DIR+ connect together to com+.

EN- connect  EN

PUL- connect  CLK

DIR- connect  DIR

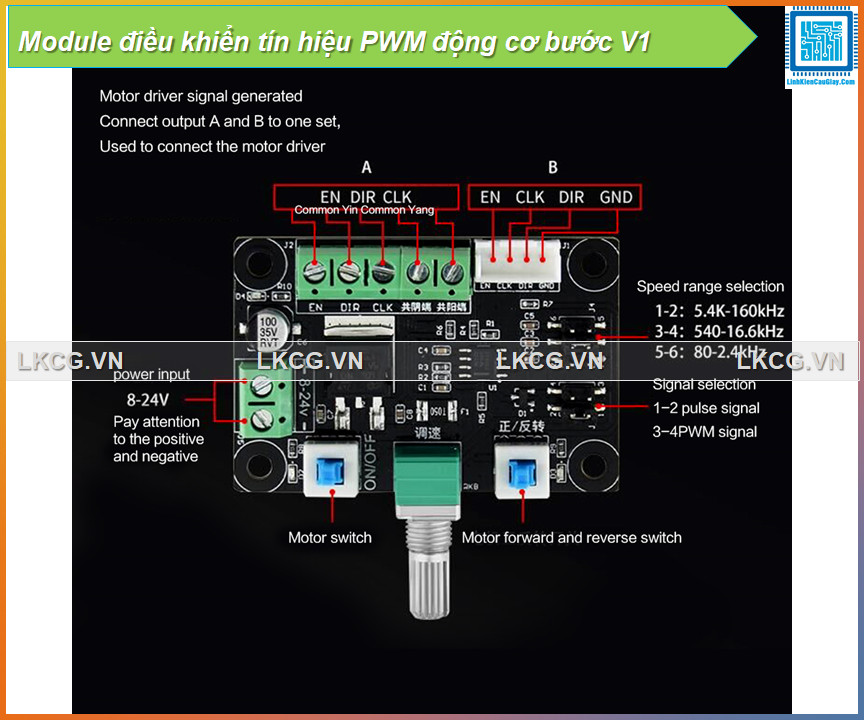

Hình ảnh - Hướng dẫn sử dụng

Thông tin của cửa hàng chịu trách nhiệm

- Hộ kinh doanh Linh Kiện Cầu Giấy

- Địa chỉ: Số 20 ngách 1 ngõ 46 Trần Quốc Hoàn, Cầu Giấy, Hà Nội

- Thông tin Giấy phép kinh doanh: 01G8031629

- Mã số thuế: 8336758297

Thông tin xuất xứ hàng hóa

- Hàng hóa tự gia công và lắp ráp tại Việt Nam .

- Hộ kinh doanh sản xuất Đông Xuyên nhỏ lẻ địa chỉ KCN Yên Phong 2, Đường tỉnh 295 đối diện KCN Yên Phong 2C, Bắc Ninh

Bảo hành

- Tất cả sản phẩm được đã được LKCG.VN kiểm tra và dãn tem trước khi gửi hàng

- Chính sách bảo hành sản phẩm của LKCG.VN được áp dụng: Tại đây

- Sản phẩm được kiểm tra khi quý khách yêu cầu.

1. Linh kiện IC, Chip bán dẫn, Linh kiện bán dẫn và Linh kiện điện tử nhỏ. Shop không bảo hành và đổi trả với bất cứ trường hợp nào.

2. Yêu cầu người mua cần phải có kiến thức về Kĩ thuật điện tử.

3. Nếu cần yêu cầu Kĩ thuật khách hàng liên hệ với shop trước khi mua

4. Quý khách lưu ý và cân nhắc trước khi mua.
